Hágalo usted mismo cableado eléctrico en una casa de madera. Método paso a paso para realizar el trabajo.

La instalación del cableado eléctrico en una casa de madera debe realizarse teniendo en cuenta todos los requisitos y reglas.

Cableado eléctrico de bricolaje en una casa de madera: instrucciones paso a paso

El principal requisito para el suministro de energía de las casas privadas, especialmente las construidas con madera, es la seguridad. La instalación del sistema de suministro eléctrico externo e interno debe realizarse de acuerdo con todas las normas y reglas. Los documentos que regulan la conducción del cableado eléctrico son las Reglas de instalación eléctrica (PUE), Normas y reglas de construcción - sección "Dispositivos eléctricos", GOST y otras regulaciones.

Cumpliendo con los requisitos de las normas y reglas, es posible realizar la instalación. cableado eléctrico en la casa con tus propias manos. El método paso a paso para realizar el trabajo incluye las siguientes etapas:

• determinación de la capacidad total de equipos eléctricos y la implementación del proyecto de suministro de energía;

Es mejor confiar el desarrollo de un proyecto de suministro de energía para una casa de madera a especialistas.

• selección de cables, dispositivos eléctricos (enchufes, interruptores), aparatos eléctricos;
• implementación de entrada de energía en la casa, conexión de un disyuntor, conexión de un dispositivo de medición (mostrador), tabla eléctrica;
• enrutamiento de cable interno;
• instalación de interruptores, enchufes y dispositivos de iluminación;
• disposición del sistema de puesta a tierra, instalación RCD (dispositivo de corriente residual);
• organización de pruebas preventivas.

Preparación de un proyecto de suministro eléctrico doméstico

Para comenzar a desarrollar un proyecto individual, es necesario obtener las condiciones técnicas de la organización de suministro de energía (RES). Se convertirán en la base del trabajo.

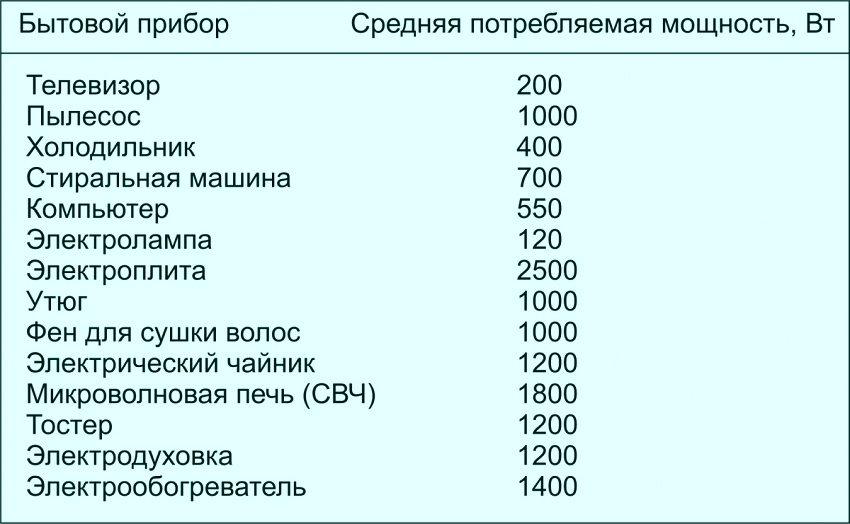

Tabla de consumo medio de energía de los electrodomésticos.

En primer lugar, se calcula la potencia total (resumen) de todos los dispositivos eléctricos. A continuación, se está desarrollando un circuito eléctrico de bricolaje en la casa en etapas:

• Se está ejecutando el plan técnico de toda la construcción de la vivienda. En el diagrama de cableado en una casa privada, se registran los lugares (puntos) de ubicación de enchufes eléctricos, interruptores, lámparas y aparatos eléctricos con una conexión separada;
• para cada punto eléctrico, se selecciona el tipo de cable que conduce a ellos. Si se utilizan interruptores con dos botones y enchufes con conexión a tierra, se les conecta un cable de tres núcleos;
• el diagrama de cableado en una casa de madera indica las ubicaciones de instalación de las cajas de conexiones. Se recomienda utilizar una caja para dos habitaciones adyacentes;

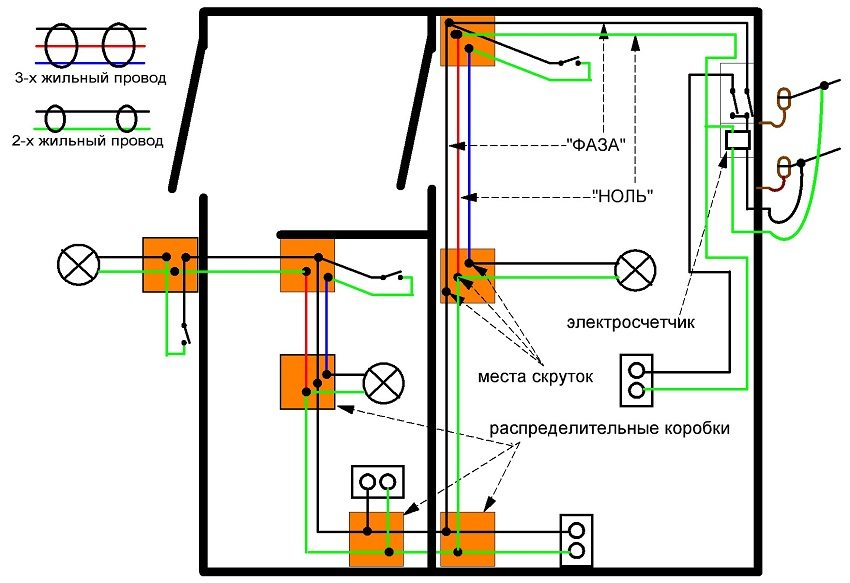

Un ejemplo de diagrama de cableado eléctrico en una casa de madera

• en el diagrama de cableado en una casa privada, se refleja la potencia de cada dispositivo. Si el dispositivo tiene un motor eléctrico, el valor se indica teniendo en cuenta la potencia de arranque del motor eléctrico;
• todos los dispositivos de iluminación (candelabros, apliques, etc.) están conectados en un grupo, y dispositivos más potentes (calderas, calderas, hornos eléctricos, etc.) se combinan en otro grupo. Para ellos, se supone que debe traer un cable y conectarse a través de una máquina separada;

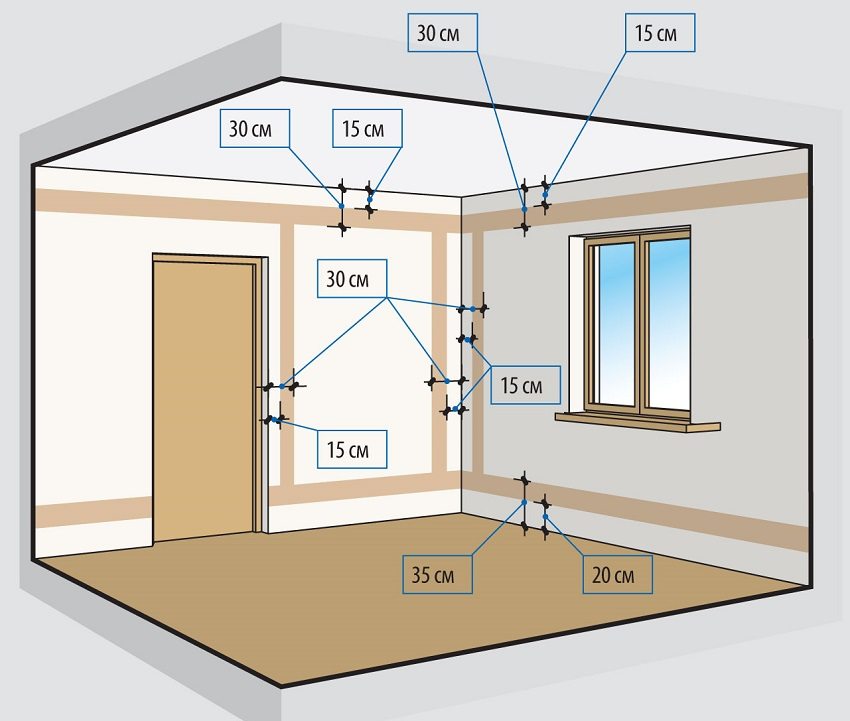

• el diagrama indica la distancia desde la línea de paso del cable hasta la apertura de puertas, ventanas, así como la distancia desde los puntos eléctricos hasta el piso y el techo. En el futuro, esto ayudará a evitar daños en el cableado eléctrico durante los trabajos de reparación.

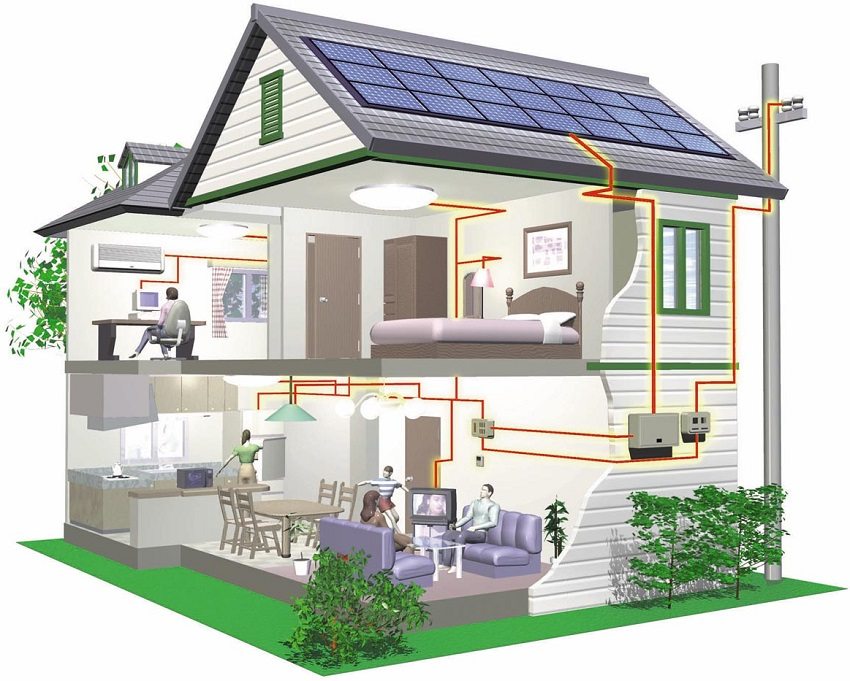

El esquema de suministro de energía debe tener en cuenta todo el consumo de energía de los aparatos eléctricos.

¡Consejo útil! Todas las vueltas del cable de cableado interno deben realizarse exclusivamente en un ángulo de 90 grados.

Después de eso, el cálculo de la potencia máxima consumida por todos los dispositivos eléctricos cuando se encienden simultáneamente. Determine la carga nominal en la entrada (primero en el curso de la fuente de alimentación) máquina automática.

Selección del cable y los dispositivos eléctricos adecuados.

Para realizar correctamente el cableado en una casa privada con sus propias manos, evitando cálculos especiales complejos, puede utilizar la "Tabla de la relación entre la sección transversal del cable y la carga correspondiente" del libro de referencia eléctrica.

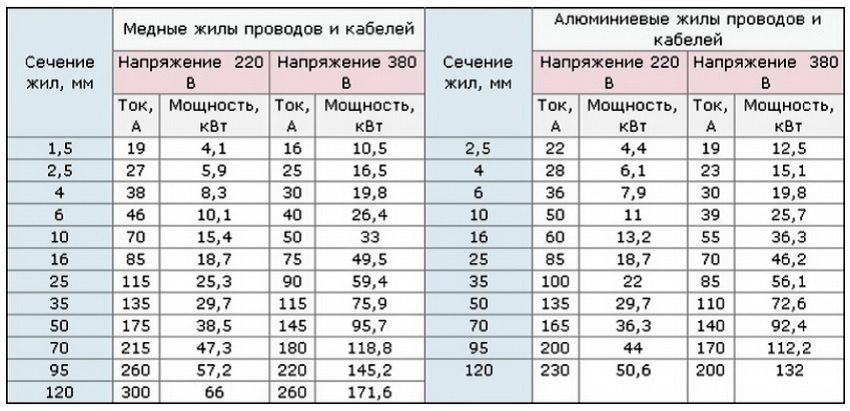

Tabla de la relación entre la sección transversal del cable y la carga correspondiente

En la tabla, seleccione una sección transversal de cable que corresponda a la potencia de los aparatos eléctricos para cada grupo por separado. Cada dispositivo va acompañado de una descripción o ficha técnica, que indica la carga que consume. En base a estos datos, se selecciona un cable aceptable. Para determinar la sección transversal del cable de entrada, se debe sumar la potencia de todos los dispositivos disponibles.

El cable más popular para el cableado es el cable de cobre NYM. Tiene aislamiento adicional, es lo suficientemente fuerte y fácil de manejar. En el caso de utilizar un cable de aluminio, hay que tener en cuenta que es vulnerable a doblarse y a menudo se rompe al cortarlo.

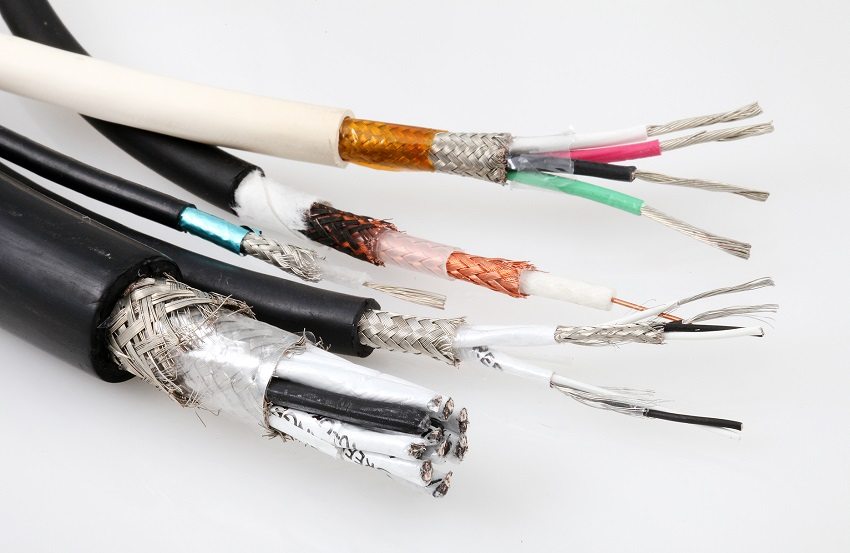

Elija un cable adecuado en función del consumo de energía de los aparatos eléctricos

Los enchufes se suministran con un cable de tres núcleos con toma de tierrapara garantizar la seguridad de los equipos eléctricos domésticos. Los dispositivos de iluminación, de acuerdo con las Reglas de instalación eléctrica, también deben estar equipados, aunque muchos descuidan esta norma. Si en una casa privada se utilizan potentes reflectores para iluminar el territorio del patio y el sitio, entonces la organización de la conexión a tierra es un requisito previo. Esta regla también se aplica a aquellos que decidieron hacer el diagrama de cableado en el país con sus propias manos.

Los enchufes e interruptores se seleccionan en función del valor estimado de la corriente, el tipo de cableado (oculto o abierto), la posibilidad de conectar la unidad con enchufe e interruptor debajo de un marco.

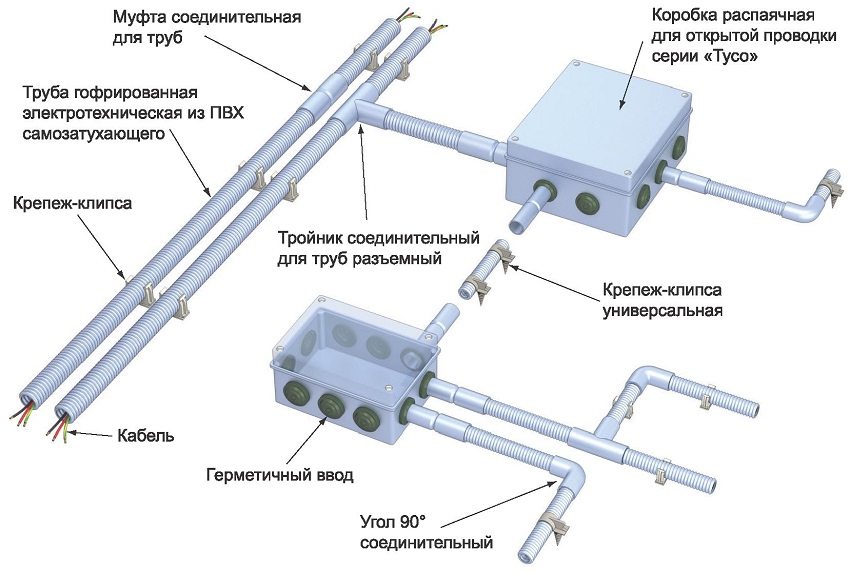

Accesorios para organizar el cableado de un cable eléctrico mediante tubos de PVC corrugado

Selección del cable de entrada y el disyuntor en la entrada

Habiendo calculado la carga nominal de todos los aparatos eléctricos destinados a la instalación, se determina la sección transversal del cable de entrada. Para aquellos casos en los que el cableado eléctrico se actualiza con la sustitución de cables internos y máquinas por otros más potentes, no se debe olvidar el cable en la entrada. Puede suceder que su sección transversal no sea suficiente para demasiada potencia; esto puede provocar un incendio. Por lo tanto, es necesario contactar a la organización apropiada para reemplazar el cable de entrada. Esto se puede hacer en la etapa de instalación del medidor y sellarlo.

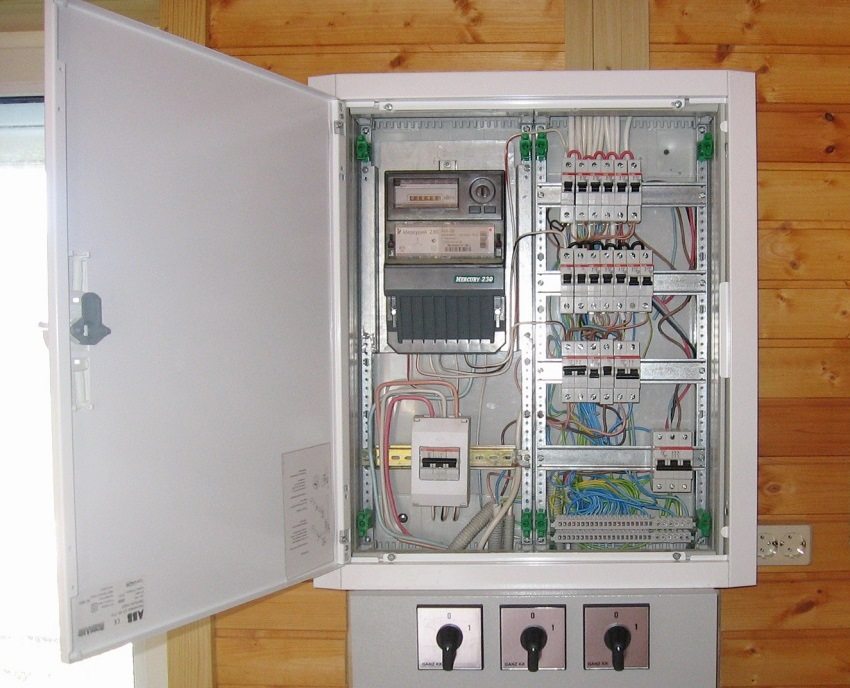

Disposición de un panel eléctrico en una casa de madera.

En cuanto a la máquina de introducción, se utiliza un disyuntor tripolar con una fuente de alimentación trifásica. Si la fuente de alimentación es monofásica, lo que ocurre en el 90% de los casos, se utiliza un disyuntor monopolar o bipolar que rompe la fase y el neutro.

¡Consejo útil! El disyuntor de entrada se selecciona con tal clasificación para que no apague la energía en el hogar a la carga máxima, sino que interrumpa el circuito para evitar un cortocircuito.

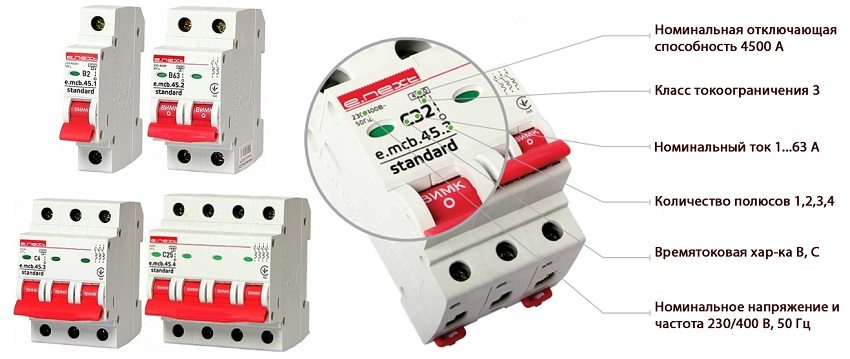

Disyuntores modulares

Clasificación y tipo de máquina para alimentación monofásica

El disyuntor se selecciona en función de lo siguiente:

• determine la suma de la potencia de todos los equipos eléctricos y calcule el valor de la corriente máxima utilizando la fórmula: Ihom = P / U x cosϕ. El valor de cosϕ se toma como 0,8. Se aplica un factor de corrección de 1,1 a la corriente nominal obtenida Ihom. Como resultado, se obtiene la corriente máxima a la que se activa la máquina. Un disyuntor de 25 A suele ser suficiente para la entrada de la casa;
• para determinar el tipo de máquina, debe conocer el valor mínimo de la corriente de cortocircuito. La fórmula para determinar la corriente en una red monofásica (220 V) es la siguiente: Ikz = 3260 x S / L, donde S es la sección del cable, (mm²); L - longitud del cable, (m). Esta fórmula determina la corriente para la sección más larga con la sección de cable más pequeña;

Un disyuntor aguas arriba debe mantener la energía de la casa a la carga máxima

• la relación entre la corriente de cortocircuito y la corriente nominal determina las características del interruptor automático. La máquina recomendada para la instalación en casa es un interruptor automático con característica C. Esta máquina funciona perfectamente en redes con cargas mixtas.

De acuerdo con el diagrama de cableado en una casa privada, instalan una máquina introductoria después del dispositivo de medición con sus propias manos. Los interruptores automáticos para dispositivos combinados en un grupo, un dispositivo de medición, un disyuntor de introducción y un RCD se montan en el cuadro de distribución en un perfil metálico especial (carril din). A continuación, el cableado se realiza de acuerdo con el esquema de instalación del cableado en una casa privada.

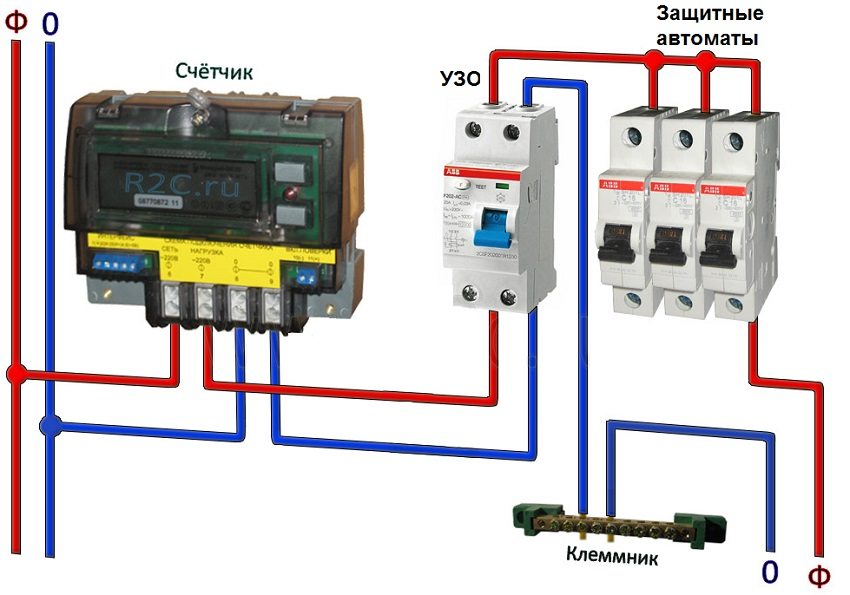

Diagrama de conexión RCD

Cableado eléctrico de bricolaje en una casa de madera: instalación

La instalación del cableado eléctrico comienza tan pronto como se compran todos los dispositivos necesarios: cable, enchufes, interruptores, máquinas, dispositivos de iluminación.

De acuerdo con el esquema existente, se montan cajas de conexiones, se fijan los puntos de fijación de enchufes, interruptores y dispositivos de iluminación. Si en la habitación todas las paredes se coserán con material de acabado, el cable se coloca en una funda de metal.

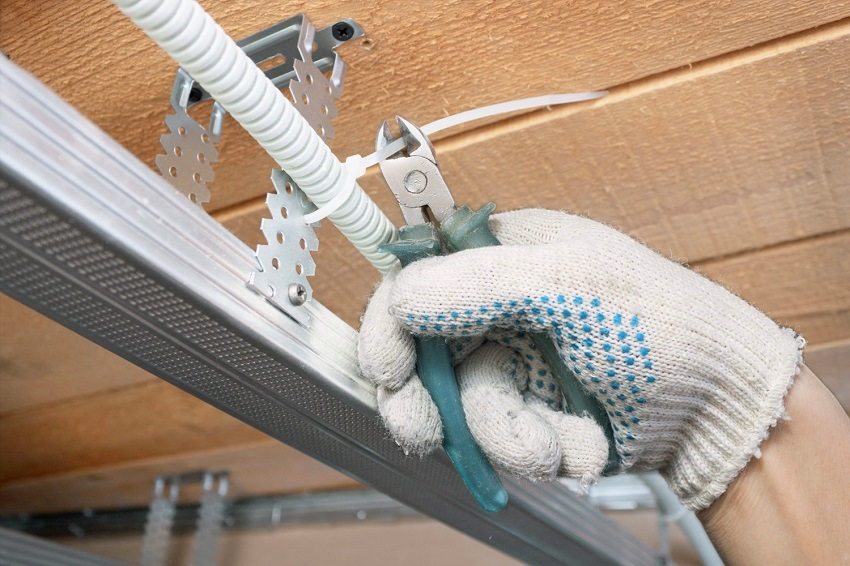

El cableado eléctrico se puede ocultar en el marco del falso techo

Instalación de una centralita por su cuenta

La carcasa del cuadro eléctrico se fija en el lugar especificado por el circuito. Después de eso, haz lo siguiente:

• un dispositivo de medición está montado en la carcasa del tablero;
• se instala una máquina de introducción sobre un perfil metálico especial (carril din). La fase y el neutro se suministran al interruptor automático bipolar;
• las pinzas de salida (terminales) del medidor están conectadas a la entrada del disyuntor de entrada;

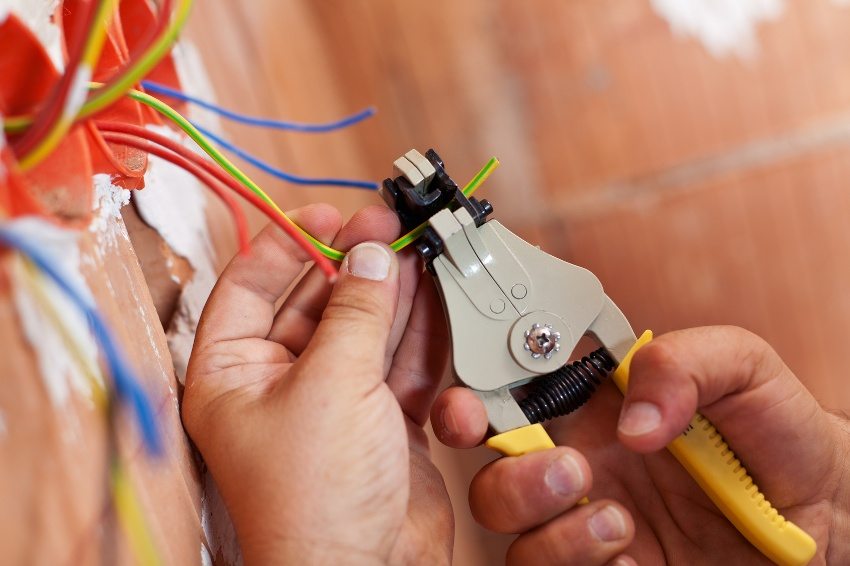

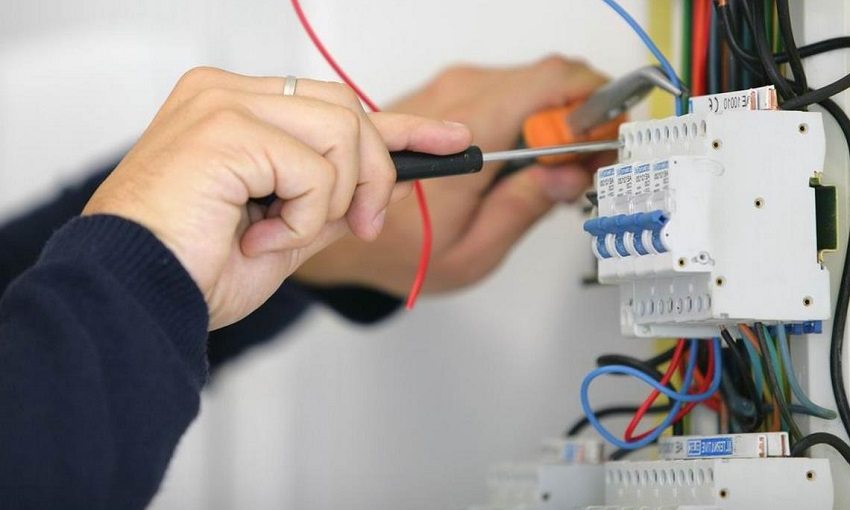

El pelado de cables solo debe realizarse cuando la energía está apagada.

• el cable se lleva a la casa y se conecta a los terminales de entrada del medidor (medidor);
• relés de voltaje, dispositivos automáticos para diferentes grupos de potencia (enchufes, dispositivos de iluminación), los RCD están montados en un riel DIN;
• Las abrazaderas de los aparatos eléctricos están conectadas con un cable de un solo núcleo.

Entrada de cable a la habitación

Entrada del cable de alimentación en casa de madera debe llevarse a cabo de acuerdo con PES y SNiP.

Los conductos de cables para organizar el cableado abierto se pueden combinar con el color del acabado de la habitación

El cable de entrada se puede llevar a la habitación por aire o bajo tierra. Cabe señalar que el método de aire es menos costoso, pero no del todo confiable. En tales casos, se utilizan cables aislados autoportantes (SIP). Con el método de entrada de aire, un requisito previo es la instalación de una funda ignífuga en la pared a través de la cual pasará la entrada.

Un cable subterráneo se coloca bajo tierra en una tubería de metal que lo protege de todo tipo de influencias. Dicho tendido de cables debe coordinarse con la empresa distribuidora de energía.

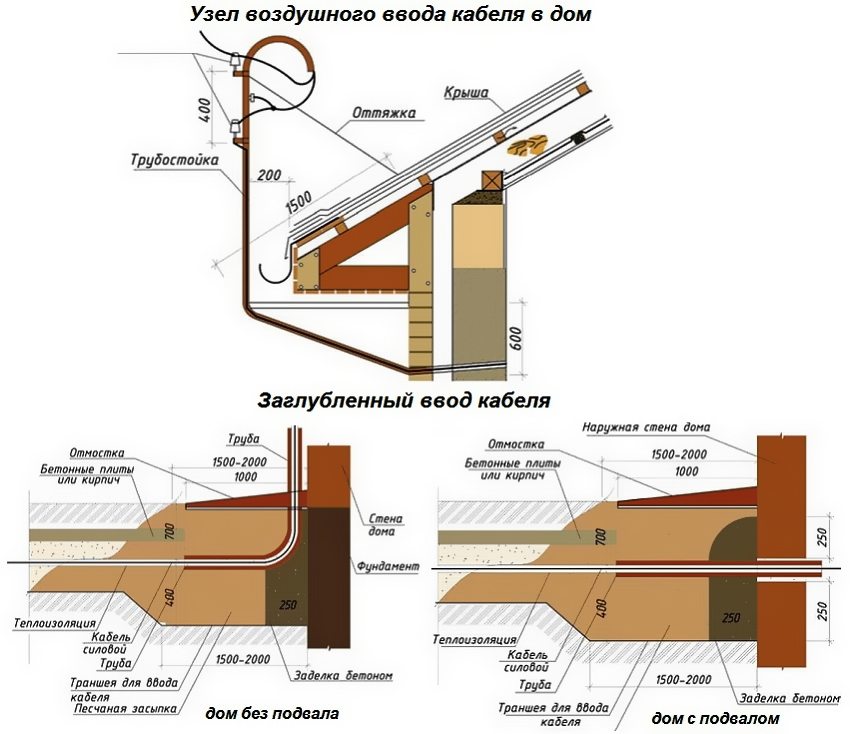

Opciones para ingresar un cable eléctrico a la casa.

Dispositivo de cableado en una casa de madera: reglas para el tendido interno de cables

Si el proyecto prevé cableado abierto, se deben tener en cuenta varias formas de su instalación:

• Rodillos de cerámica para cableado abierto: este método es conveniente para colocar el cable a lo largo de una pared de troncos. Será apropiado en un interior retro;
• Tuberías de metal: este método protege de manera confiable la construcción de viviendas contra incendios. Las tuberías deben llenarse con alambre no más del 40%. Se recomienda utilizar alambre de cobre que se doble fácilmente;

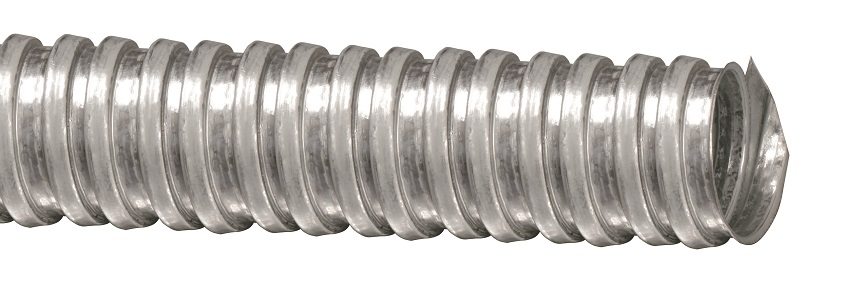

Se utiliza tubería de metal corrugado para enrutar de manera segura el cable eléctrico

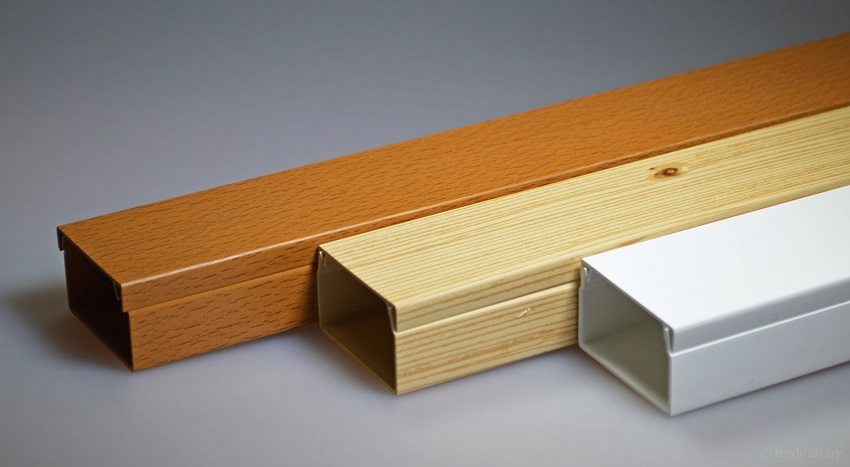

• Canales de cable de plástico: los canales están unidos a la pared, puede elegir canales de plástico de varios colores para combinar con la decoración de la pared;
• pedestal con un canal especial (canalón) - con este método en canales rodapiés se instalan abrazaderas para sujetar el cable;
• fijación con grapas: las grapas de plástico se seleccionan de acuerdo con el tamaño de la sección del cable. Este método se usa con mayor frecuencia para el cableado en cuartos de servicio debido a su apariencia poco atractiva.

¡Consejo útil! Todos los pasajes del cable eléctrico de una habitación a otra a través de la pared deben estar equipados con manguitos metálicos ignífugos a través de los cuales se tira del cable.

En algunos casos, el cable se coloca debajo de un piso de tablones con tubos de metal.

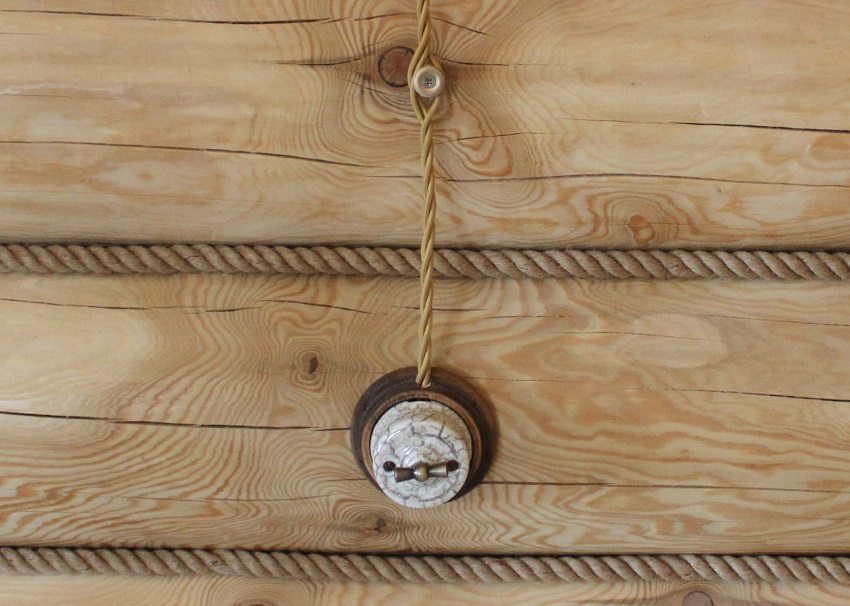

El cableado abierto de estilo retro se usa a menudo en casas de madera

Montaje mural de un cable en un conducto de cables

Es posible instalar cableado eléctrico en una casa de madera con sus propias manos utilizando canales de cable. Instrucciones paso a paso para colocar cables en un conducto de cables:

• marcar la línea de paso del cable, según el esquema existente;
• la sección transversal del canal de cables depende de la cantidad de cables colocados en él;
• Retire la tapa de la caja y fíjela con tornillos a la pared o al techo. Los tornillos autorroscantes se colocan a intervalos de medio metro. Los lugares de giro también se refuerzan con tornillos autorroscantes;
• las cajas de conexiones se montan en lugares establecidos;
• los cables necesarios se colocan en canales de cable y se cierran con una cubierta. En los lugares donde se conectan enchufes e interruptores, se deja un suministro de cables para su conexión;
• conecte todos los cables en las cajas de conexiones, conéctelos a las abrazaderas de las máquinas, interruptores y enchufes.

Esquema de disposición de cableado eléctrico abierto a través de canales de cable.

Los pasos de instalación se pueden ver en varias fotos de cableado eléctrico en una casa de madera.

Procedimiento de conexión de cables

Las reglas estipulan conexión por medio de cables dentro de las cajas traseras. Las cajas se instalan en lugares donde habrá ramificaciones del cable principal. Los cables se conectan mediante los siguientes métodos:

• la conexión se puede realizar mediante terminales de autoapriete (Wago).Con este método, es suficiente quitar 10 mm de aislamiento del cable. Los terminales se seleccionan de acuerdo con el tamaño de la sección transversal del cable junto con la cubierta aislante;

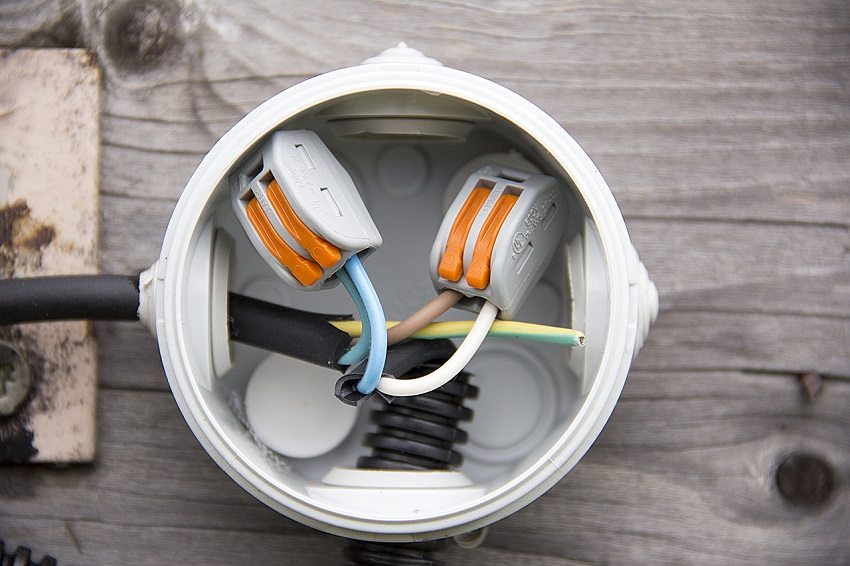

Conexión de cables en la caja de conexiones con terminales de sujeción

• es posible conectar los cables con tapas giratorias aislantes. Con este método, el aislamiento se quita del cable para que la longitud de la sección desnuda no exceda la longitud de la tapa. Tiene un resorte cónico en el interior. Cuando la tapa se enrosca en la torsión, el resorte sujeta firmemente el cable y la funda de plástico proporciona aislamiento;
• La conexión retorcida implica limpiar los cables del revestimiento aislante en 4 cm y retorcerlos firmemente. Se recomienda soldar todos los giros y envolverlos con cinta aislante.

¡Consejo útil! El número de conexiones de cables en la red afecta la capacidad del sistema para transportar cargas: cuantas más conexiones, menor es la capacidad de carga.

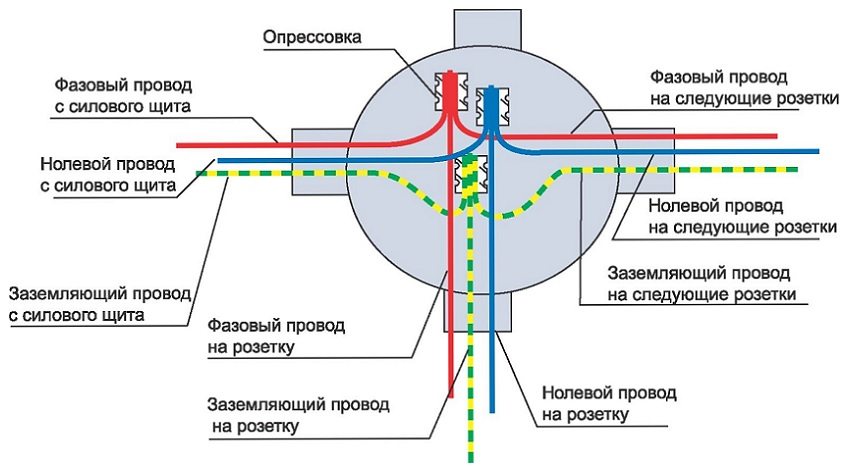

Diagrama de cableado en la caja de conexiones para la salida

Al conectar cables, tenga en cuenta el color del aislamiento. Aislamiento rojo, marrón: cables con fase, azul, blanco - neutro (cero), amarillo, verdoso - cable de conexión a tierra.

Dispositivo de puesta a tierra e instalación de RCD

La decoración moderna del hogar con electrodomésticos no está completa sin los electrodomésticos como caldera, lavadora, heladera y muchos otros. La presencia de equipos eléctricos con una caja metálica requiere un dispositivo de conexión a tierra obligatorio.

Punto de conexión de bucle de tierra

El orden del dispositivo de puesta a tierra es el siguiente:

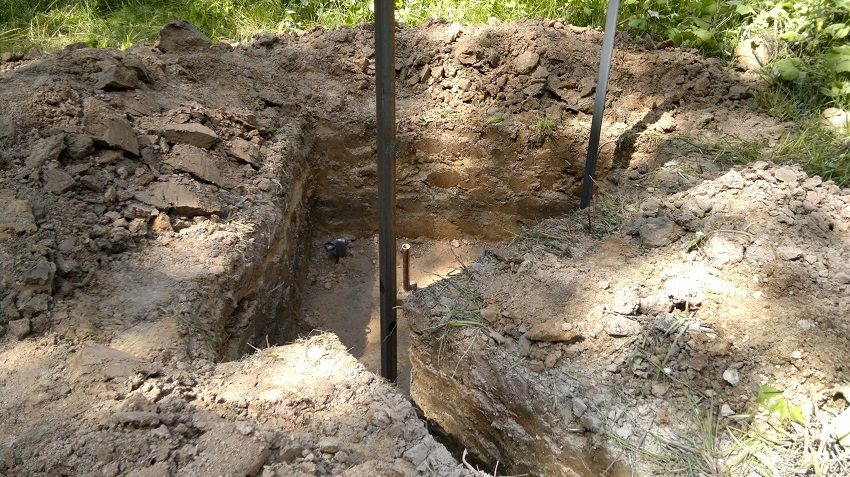

• se están preparando tres varillas de refuerzo de 3 m de largo y 3 cm de diámetro. Se cava una zanja en forma de triángulo equilátero con un lado de 1 m de longitud. La profundidad de la zanja es de 30 cm. El refuerzo se coloca en el suelo en las esquinas del triángulo resultante;
• las varillas de refuerzo están conectadas entre sí con una esquina metálica mediante soldadura;
• se suelda un bucle (ojal) a una de las esquinas y se fija una varilla de acero de 1 cm de espesor mediante una conexión roscada o mediante soldadura.
• la varilla se coloca en la zanja de tal manera que se conecte al conductor de tierra en el panel eléctrico. Los conductores de puesta a tierra de los cables tienen aislamiento amarillo verdoso.

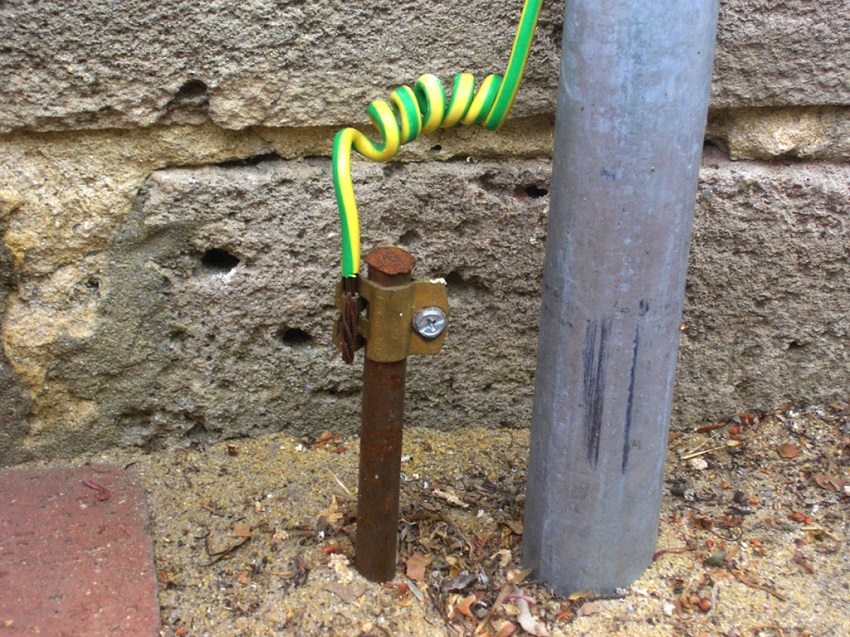

Disposición del bucle de tierra

Para proteger a una persona de la corriente eléctrica cuando se filtra al cuerpo del equipo eléctrico, se utiliza un dispositivo de corriente residual (RCD). Este dispositivo está montado en un panel después del medidor. En función del valor de la corriente nominal en la red, se seleccionan los parámetros del RCD, que reacciona a la menor fuga de corriente. La presencia de un dispositivo de este tipo es especialmente importante para habitaciones con alta humedad.

Artículo relacionado:

Hágalo usted mismo en tierra en el campo. Diagrama de instalación de electrodos. Disposición de elementos de puesta a tierra y flejado. Esquemas de puesta a tierra en casas particulares, materiales para el circuito, instalación.

El valor nominal de la corriente para el RCD se toma más alto que la corriente de la máquina en este circuito. La corriente de fuga se basa en el tipo de habitación. Para un baño, la mejor opción sería un RCD con una corriente de fuga de 10 mA, para otras habitaciones, 30 mA.

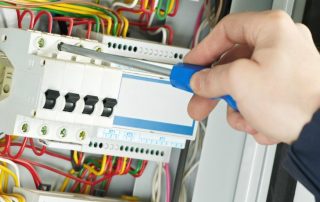

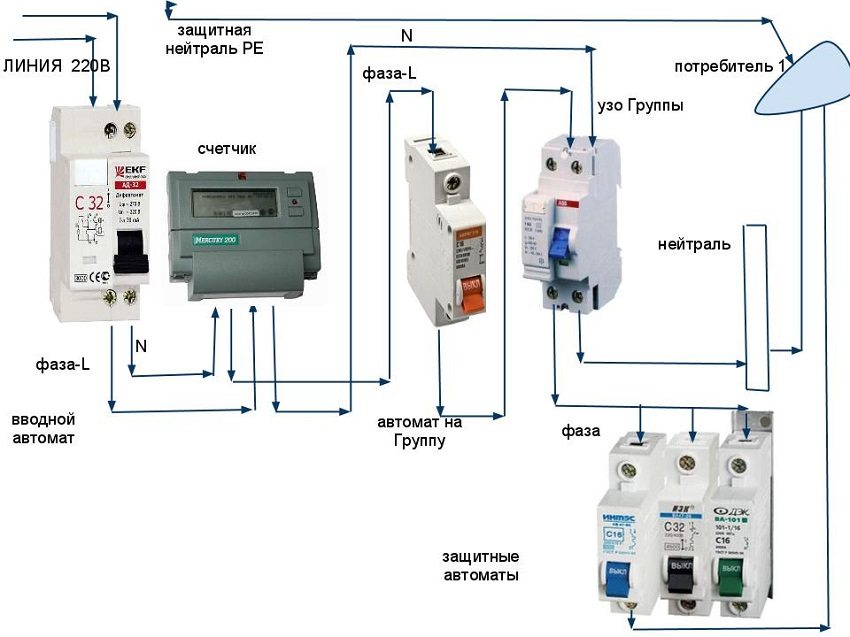

Elementos del cuadro eléctrico y su esquema de conexión.

Prueba de cableado eléctrico

Las pruebas de cableado eléctrico se llevan a cabo utilizando instrumentos de medición eléctricos de precisión por especialistas de laboratorios eléctricos certificados. El conjunto de pruebas incluye:

• inspección visual;
• medición de la resistencia del aislamiento del cable;
• medición preventiva de la resistencia de puesta a tierra;
• comprobación de disyuntores;

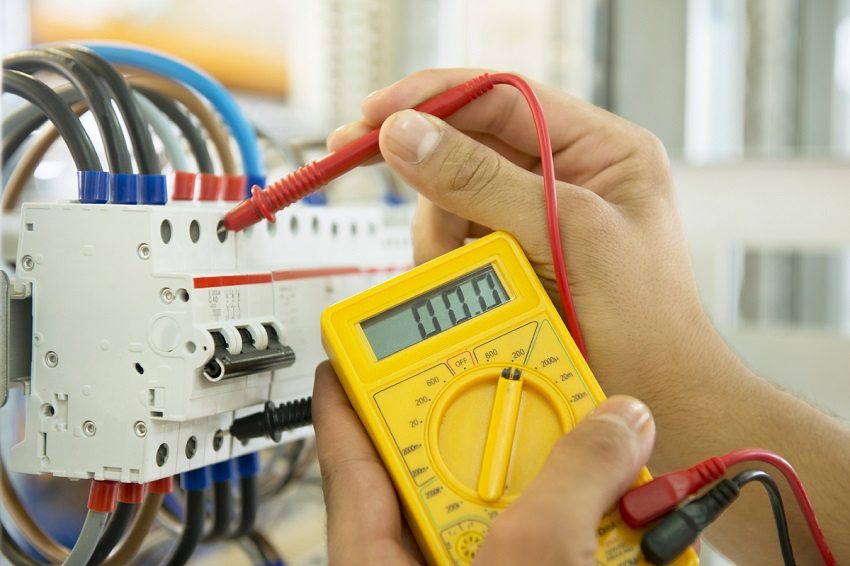

Las pruebas de cableado son realizadas por expertos utilizando instrumentos de medición de precisión.

• verificación del circuito de fase cero;
• prueba de dispositivos de protección;
• Comprobación del circuito entre los dispositivos y el seccionador de tierra.

Una vez finalizado el trabajo, se emite un informe de prueba.Las pruebas oportunas de dispositivos y cableado eléctrico garantizan la prevención de averías y accidentes que pueden dañar el equipo, inutilizar todo el cableado y dañar la salud humana.
