Bomba sumergible para pozo con automatización: tipos y principios de funcionamiento.

Una bomba sumergible en el pozo proporcionará un suministro de agua ininterrumpido.

Propósito y tipos de bombas para el suministro de agua de pozos y pozos.

Todas las bombas sumergibles hacen que el agua suba a la superficie desde una cierta profundidad, que depende de la potencia de la unidad y de su entrega al consumidor. Una característica distintiva de tales bombas es que se hunden parcial o completamente en la columna de agua. Según el principio de funcionamiento, se pueden distinguir dos tipos diferentes de bombas sumergibles para pozos... Con o sin automatización, son:

• vibrando. El principal elemento de trabajo de tales bombas es un pistón móvil, que crea presión de agua durante su movimiento alternativo. Es proporcionado por la fuerza electromotriz del inductor, al núcleo del cual el pistón está rígidamente unido a través de la varilla. Se aplica una corriente de 220 V a la bobina, lo que crea un campo magnético que hace que el núcleo se mueva con el pistón. Cuando el pistón se retrae, el agua fluye hacia la cámara de trabajo. Una vez alcanzado el punto límite, el pistón abre los contactos y desconecta el campo magnético. El resorte empuja el pistón contra el agua, creando presión. Este proceso se repite constantemente, elevando el agua al nivel requerido. Estas bombas tienen poca potencia, pero se adaptan bien al agua fangosa y las piedras pequeñas sin dañar significativamente su rendimiento. No son caras, alrededor de 20 - 25 USD. El pistón puede ser reemplazado por usted mismo sin mucha dificultad;

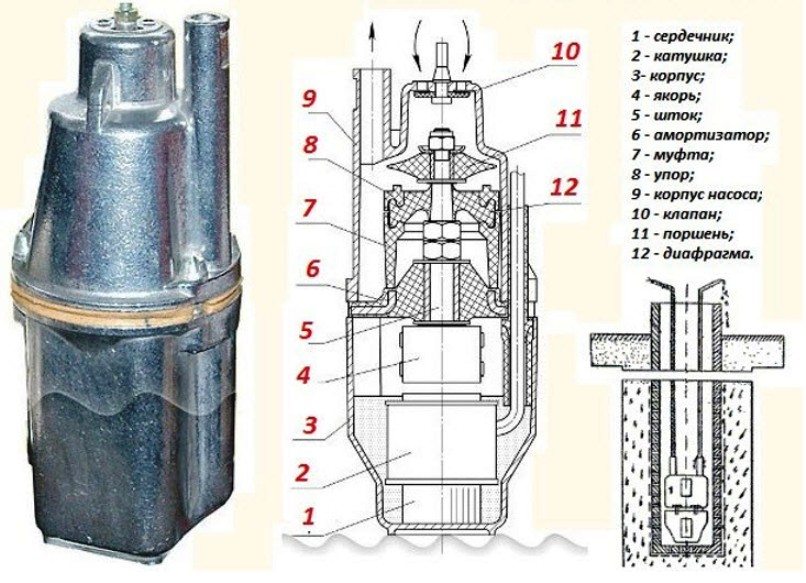

Diagrama de una bomba sumergible vibrante

• centrífugo. En este tipo de bomba, el flujo de agua lo proporciona un impulsor conectado al eje del motor. Gira bajo la acción de la fuerza electromotriz generada por el campo magnético en el rotor del motor eléctrico. Estas bombas son potentes y se pueden utilizar para suministrar agua a hogares e incluso a empresas. La desventaja es su alta sensibilidad a la contaminación del agua.Incluso las piedras pequeñas, de 1 a 2 mm, pueden reducir la vida útil de la unidad de 5 a 10 veces, y una más grande puede dañar la bomba por completo. Además, su reparación es bastante cara. El costo de tales bombas comienza en $ 100.

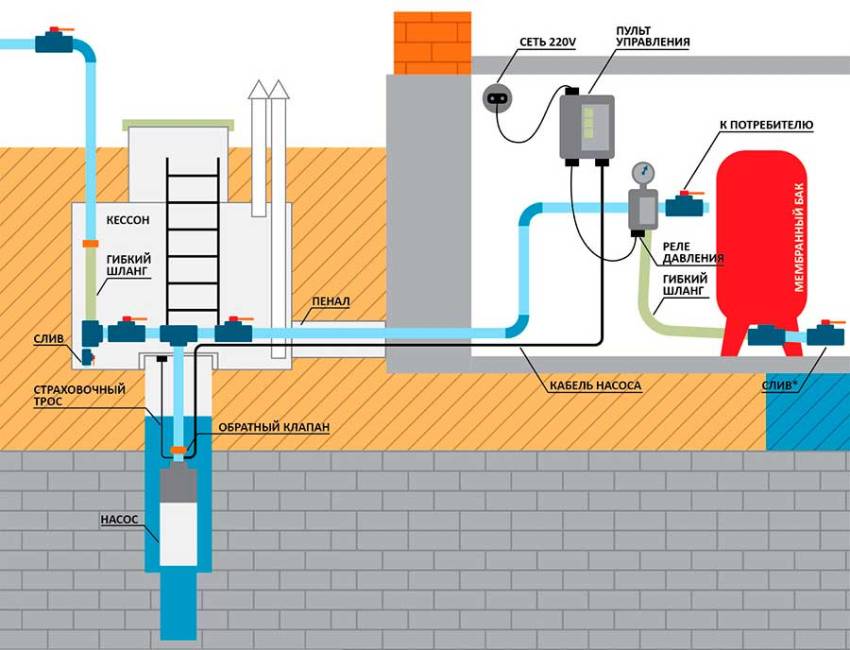

Diagrama de cableado para bomba sumergible centrífuga

Cualquiera de estos tipos de unidades puede equiparse con un sistema de control automático que permite que la unidad se encienda incluso cuando se abre el grifo de agua.

¡Consejo útil! Si el agua de un pozo o pozo está turbia o hay pequeñas piedras de hasta 2 mm, entonces es mejor elegir bombas vibratorias... Son menos susceptibles a tales contaminantes. En este caso, debe saber que su potencia es de 2 a 3 veces menor que la de las centrífugas.

Bomba sumergible para pozo con automatización

Recientemente, las bombas sumergibles para pozos con automatización se han vuelto cada vez más populares. No es casualidad. Después de todo, una persona siempre ha tratado de hacer su vida más fácil inventando ciertos mecanismos. Estrictamente hablando, una bomba y mangueras no son suficientes para crear un sistema automático de suministro de agua. Requiere equipo adicional. Dicho equipo incluye: una unidad de control electrónico, un acumulador hidráulico, varios sensores, dispositivos de protección contra sobrecalentamiento y bajos niveles de agua, filtros.

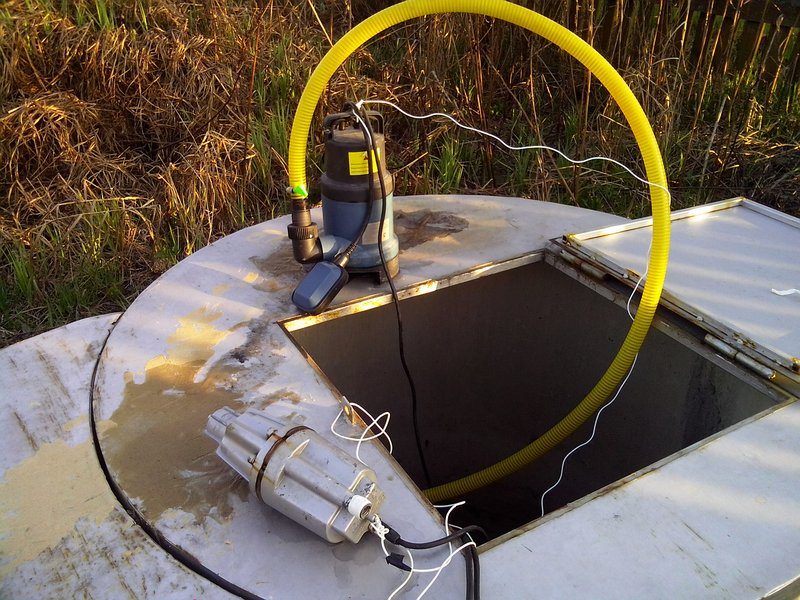

Bomba bien sumergible

Echemos un vistazo más de cerca a todos estos elementos. La unidad de control se utiliza para recibir y procesar señales de varios sensores. Su tarea es encender y apagar la bomba en determinadas situaciones. El acumulador es un cilindro cerrado capaz de soportar una alta presión interna. Contiene una membrana que está conectada al sensor. Se activa cuando la presión cae por debajo de la crítica. En este caso, la automatización enciende la bomba, que llena el cilindro con agua. Cuando la presión sube al nivel requerido, la bomba se apaga. Este mecanismo está hecho para que la bomba no funcione constantemente, encendiéndose cada vez que se abre el grifo. Esto aumenta significativamente el recurso de todo el sistema y crea una presión estable en el suministro de agua.

Artículo relacionado:

Cómo instalar una bomba para aumentar la presión del agua en un apartamento. Clasificación de bombas para aumentar la presión en el suministro de agua del apartamento. Criterios de selección, características de la autoinstalación.

Los sensores se utilizan para tomar lecturas de ciertos parámetros. El sensor de presión de agua detecta este indicador en el suministro de agua. Un sensor de funcionamiento en seco protege la bomba del sobrecalentamiento. Se apaga cuando ingresa aire al sistema, lo que indica una disminución en el nivel del agua. El sensor de nivel de agua asegura que la bomba se apague en caso de una caída crítica en el nivel del agua. Se instala en los flotadores de bombas centrífugas.

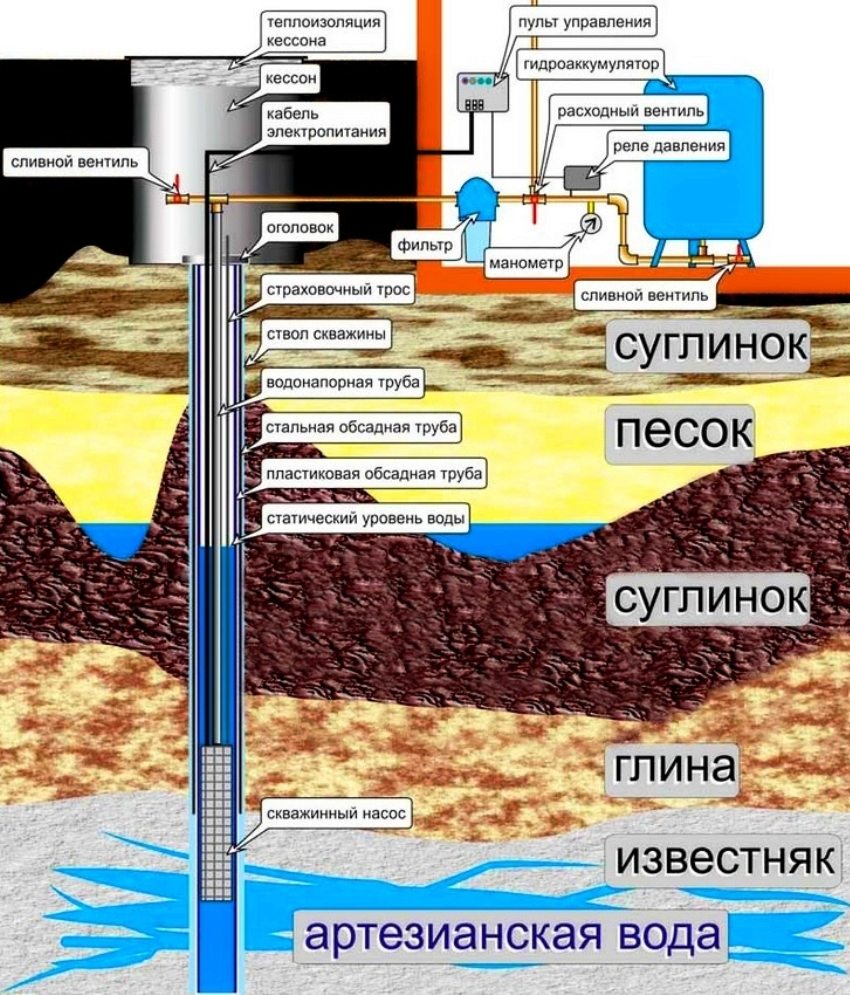

Suministro de agua de una casa privada de un pozo. con bomba sumergible

El dispositivo y el funcionamiento del sistema automático de suministro de agua.

Para que las bombas sumergibles para un pozo con automatización funcionen sin problemas, es necesario instalar todo el sistema correctamente. Y su estructura es la siguiente: En un pozo o bien una bomba está ubicada en la columna de agua o en el flotador. De ella sale una tubería en la que hay un pezón y la válvula de retenciónevitando que el agua fluya hacia abajo. La tubería está conectada en la superficie al travesaño también a través de una boquilla y una válvula de retención. Contiene un sensor de presión conectado mediante una manguera flexible a la unidad de control.

Desde el travesaño, un tubo va al acumulador y el otro a todos los elementos de consumo: grifería, inodoro, ducha, lavadora y otros electrodomésticos. El cable de la bomba se conecta a través del enchufe a la unidad de control. La unidad en sí está conectada a una red de 220 V a través de disyuntores diseñados para un amperaje de 10 a 16 amperios. Este parámetro depende de la potencia del equipo. Los interruptores protegen la automatización y la bomba contra sobrecargas en la red.

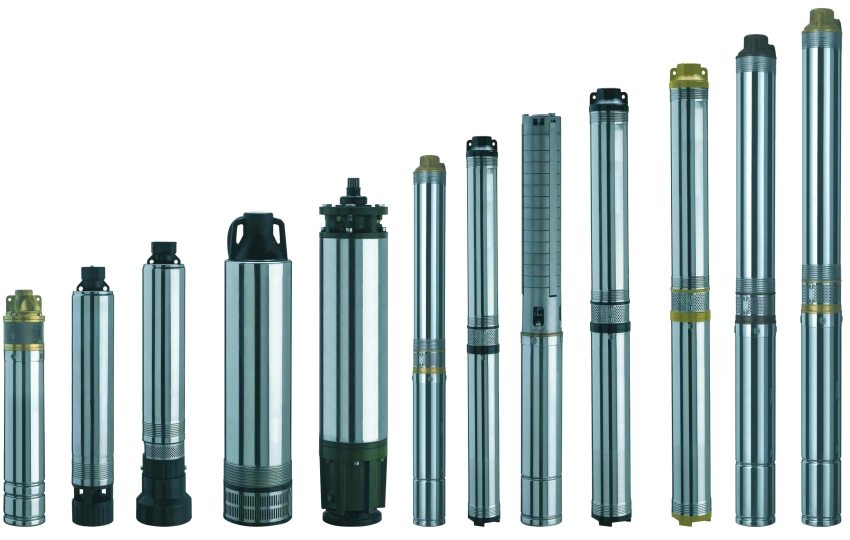

Bombas de pozo sumergibles

Las bombas sumergibles para un pozo con automatización funcionan de la siguiente manera: cuando se encienden por primera vez, la bomba bombea agua al acumulador a través de una válvula de retención y filtra hasta que la presión en él alcanza el máximo. El sensor de presión se activa y envía una señal a la automatización para que apague la bomba. El sistema ahora está listo para usarse. Incluyendo un grifo o un electrodoméstico con consumo de agua, permitimos que el agua a presión salga del acumulador. El agua puede ser de 30 a 100 litros.

¡Consejo útil! Al comprar un acumulador hidráulico, debe tenerse en cuenta que el volumen de agua colocado en él es aproximadamente 2 veces menor que el volumen total del dispositivo. Esto se debe a que todo el espacio libre sobre la membrana está lleno de aire.

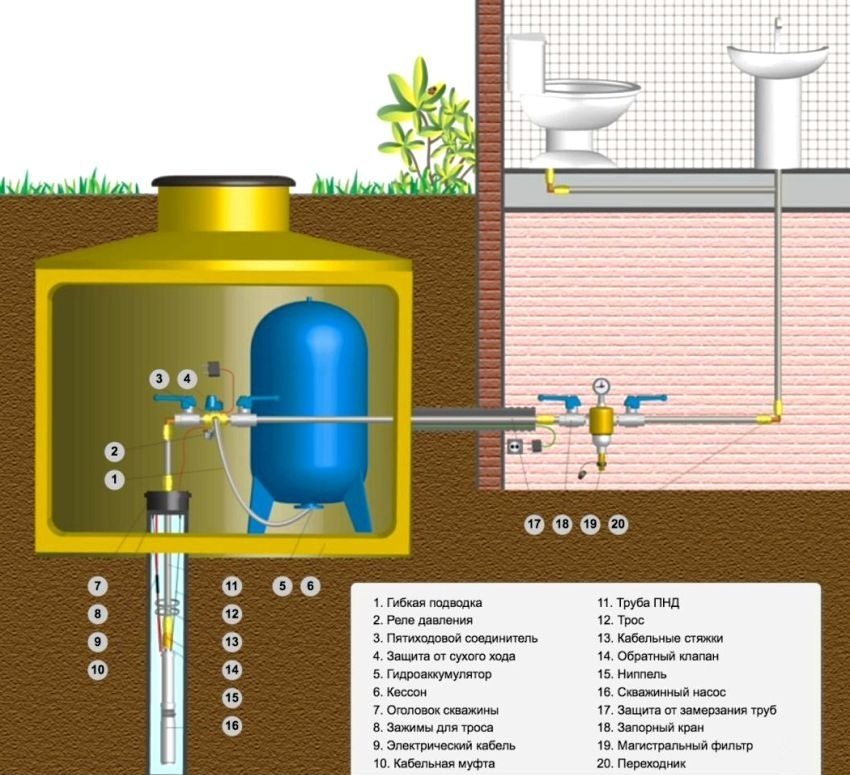

Diagrama de tubería de la bomba para pozos con automatización hidroneumática y cajón

Cuando se haya escapado la mayor parte del agua, la membrana, bajo la acción del resorte, aumentará el volumen de la cámara con aire, lo que reduce la presión. A un nivel críticamente bajo, el sensor enviará una señal a la unidad de control para encender la bomba. El llenado de agua del acumulador aumentará la presión nuevamente y el ciclo se puede repetir una y otra vez.

Cómo elegir las bombas sumergibles adecuadas para un pozo con automatización

Al elegir bombas sumergibles para un pozo con automatización, el factor decisivo debe ser qué tan alto debe elevar el agua y qué tan lejos debe hacerlo. Estos parámetros se reflejan en el embalaje y en las instrucciones. Para pozos poco profundos de hasta 20 m, se puede utilizar cualquier bomba si el suministro de agua no es excesivo. En el caso de que la distancia a los consumidores no sea superior a 50 m, es necesario comprar una bomba con una altura de elevación de al menos 20 m. La distancia de 50 a 100 m obliga al uso de un dispositivo con una altura de elevación de 40 m.

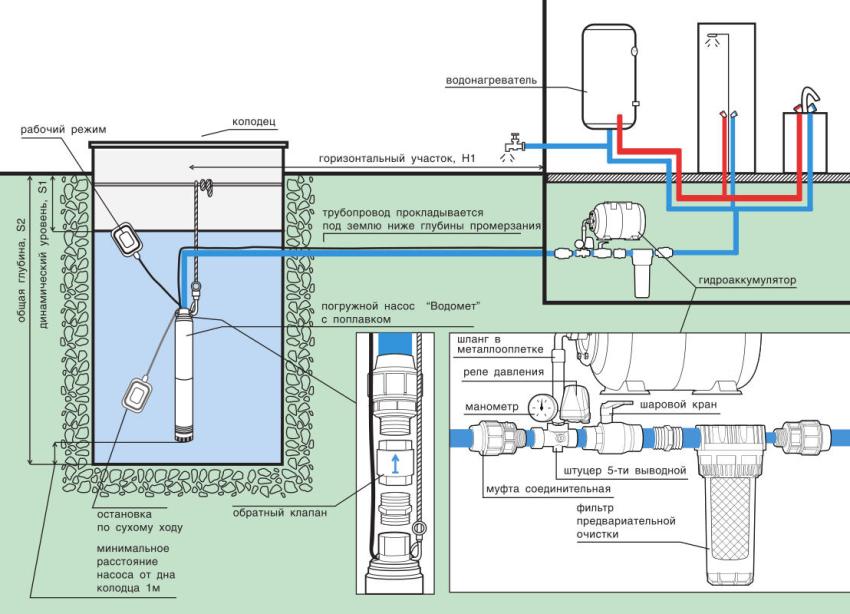

Esquema de operación sumergible bomba con automático

La elección de la bomba también depende de la pureza del agua. En un pozo limpio de arena y pequeñas impurezas, se puede utilizar cualquier bomba, y en un contaminado solo bombas de vibración.

¡Consejo útil!Si planea establecer un suministro de agua permanente, entonces es mejor comprar una bomba con una toma de agua superior. Esto permite que la bomba no se sobrecaliente cuando el nivel del agua desciende bruscamente y no acumula arena ni sedimentos. La bomba comenzará a "tragar aire" y la automática la apagará.

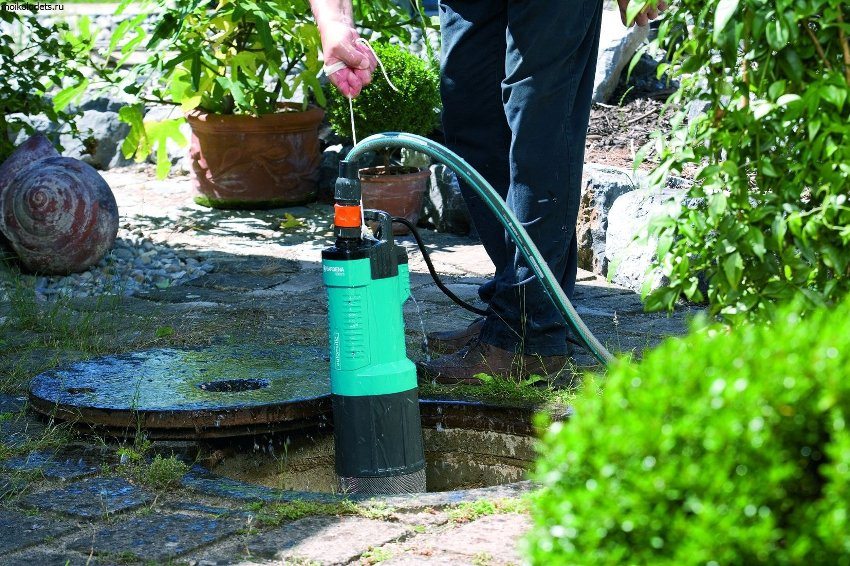

Instalación de una bomba sumergible.

El volumen del acumulador debe seleccionarse en función de las necesidades de la familia. Con bajo consumo de agua, 50-60 litros son suficientes, y con un consumo de agua significativo, es necesario comprar un cilindro con una capacidad de al menos 100 litros.

Equipar su casa de campo con una bomba sumergible para pozos con la automatización resolverá todos los problemas con la organización del suministro de agua. El agua se suministrará de forma automática y sin interrupciones a cualquier consumidor dentro de la casa y en la zona del jardín para el riego de las plantas.
