Tubos sándwich para chimeneas: cómo montar correctamente la estructura.

Los tubos sándwich de chimenea son una solución estructural lista para usar, adecuada tanto para uso en interiores como en exteriores. Dichas estructuras se ensamblan a partir de piezas con formas confeccionadas, independientemente de la etapa de construcción de la casa. Son ligeras, tienen una superficie interior lisa y no requieren aislamiento, ya que tienen una capa aislante térmica resistente al fuego. Su instalación debe cumplir con todos los requisitos para chimeneas.

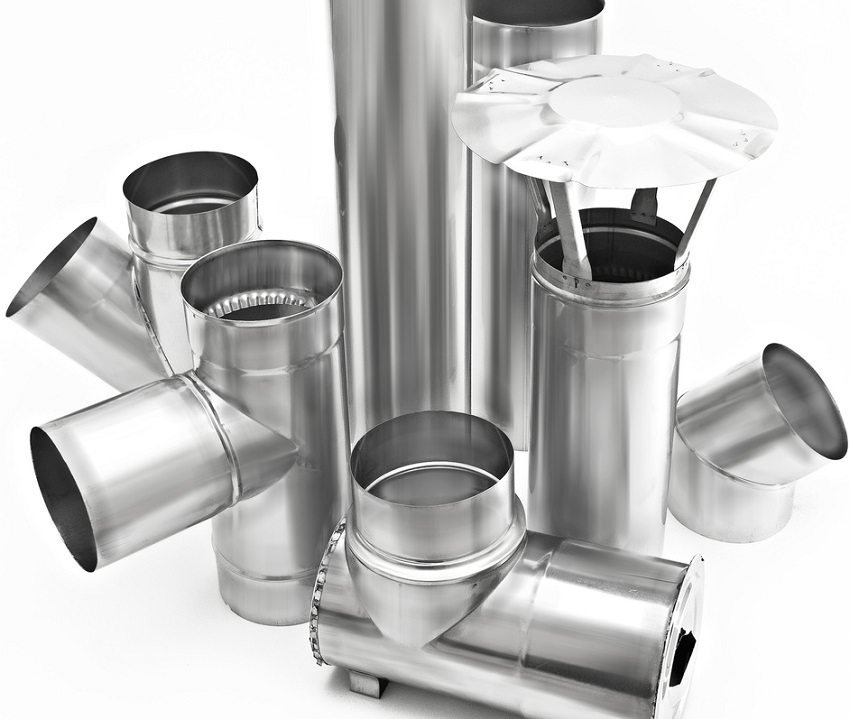

Tubos de chimenea de acero inoxidable

El acero inoxidable es un material relevante que ha encontrado aplicación en diversas estructuras, incluida la producción de conductos de chimenea. El uso de tubos de acero inoxidable para chimeneas en casi todos los tipos de equipos de calefacción se debe a la resistencia del material a la corrosión y ambientes agresivos que resultan de la condensación del vapor de agua de los productos vertidos.

Sin embargo, no todos los tipos de acero se pueden utilizar para estructuras de chimeneas. La elección de un grado de acero adecuado para chimeneas depende de la temperatura de salida de los productos: hasta 400 ° C utilizar acero al cromo-níquel AISI 304, 321, hasta 800 ° C - acero al cromo-níquel-molibdeno resistente al calor AISI 316. En cuanto al acero galvanizado o negro, no tienen propiedades anticorrosivas y rápidamente se queman como chimeneas.

Las ventajas indiscutibles de los tubos de acero inoxidable para la chimenea son:

• peso ligero: facilita el montaje y no requiere la construcción de una base;

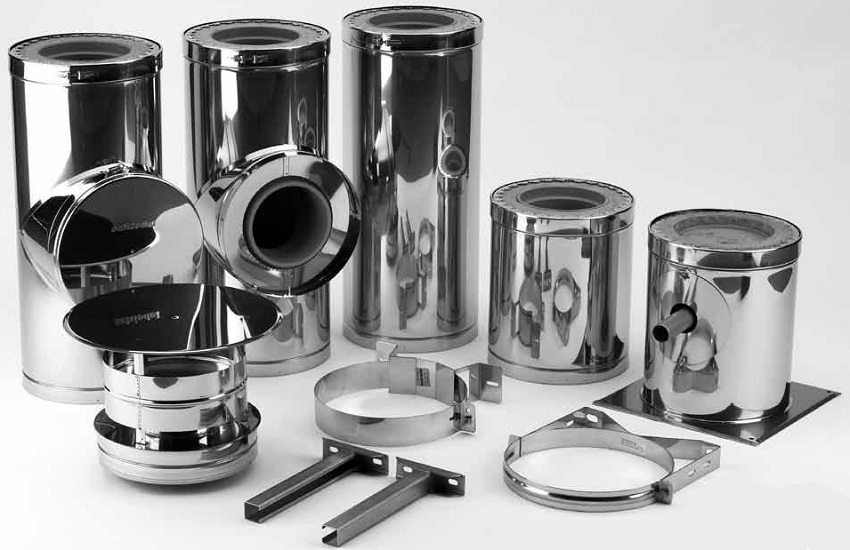

• modularidad de los sistemas: una gran cantidad de tuberías y accesorios de varios diámetros le permite ensamblar una estructura no solo en un edificio nuevo, sino también en una habitación habitada;
• Facilidad de instalación: la calidad de los elementos de conexión garantiza un montaje hermético a los gases con un diseño sin errores. Además, dichas chimeneas se pueden desviar del estado vertical para sortear todo tipo de obstáculos;
• suavidad de la superficie interior;
• resistencia a la quema: contribuye al funcionamiento a largo plazo de la chimenea;
• delgadez del tubo: permite que el sistema se caliente rápidamente en el arranque, lo que reduce la condensación y proporciona una buena corriente de aire.

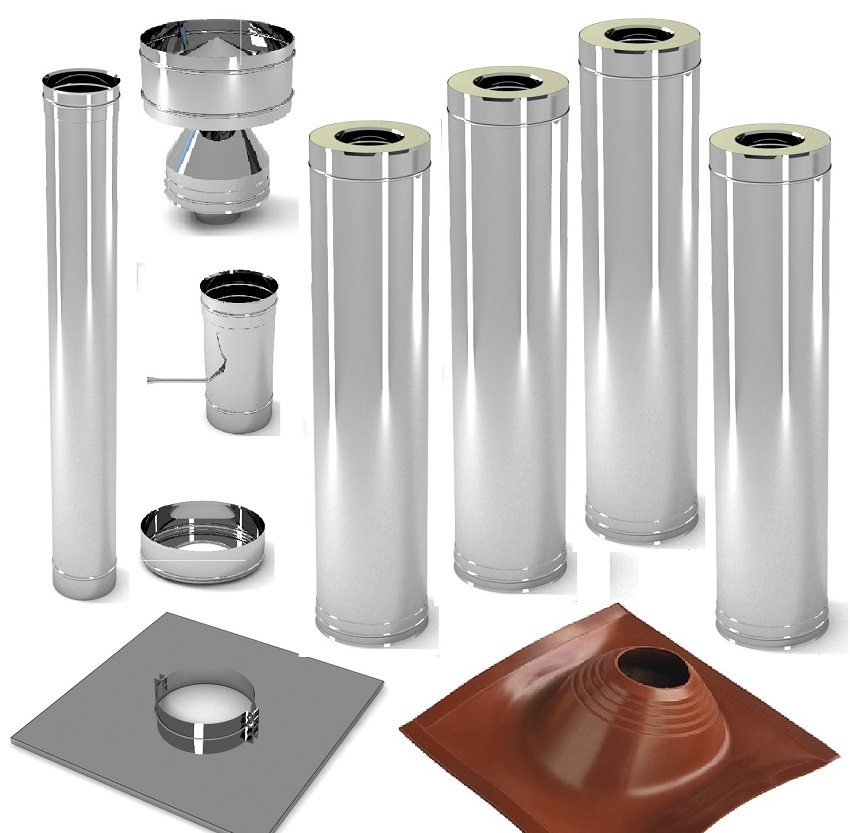

Las chimeneas de acero se producen en dos versiones:

• pared simple (capa única, circuito único): estos sistemas de chimeneas están destinados a su uso en edificios con calefacción, conectando la caldera a un sistema de chimenea existente o para reparar y restaurar una chimenea vieja mediante saneamiento;

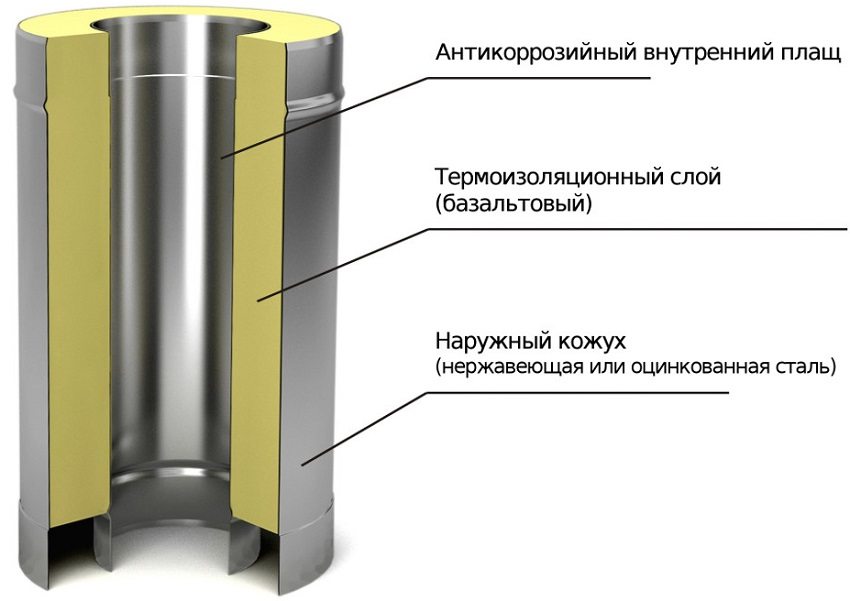

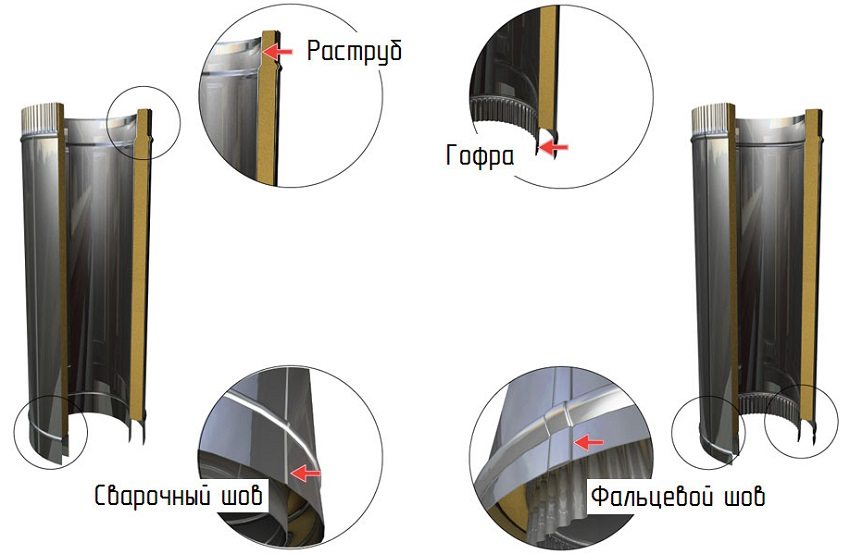

• De doble pared (tubos sándwich de tres capas, circuito doble): en la construcción de tubos sándwich para la chimenea hay una capa aislante ubicada entre dos tubos de diferentes secciones transversales. Una disposición de tubería de este tipo permite montarlos tanto dentro como fuera del edificio sin un dispositivo de aislamiento térmico. El aislamiento se lleva a cabo solo en los lugares donde la chimenea atraviesa el techo, la pared o el techo.

Dispositivo de chimenea de bricolaje de una tubería de acero: reglas básicas

La modularidad del diseño y una amplia selección de todos los componentes hace que la instalación independiente de una chimenea de acero inoxidable sea lo más sencilla posible. Pero, a pesar de la simplicidad de instalación, tales chimeneas son parte del ciclo general de operación de los equipos de gas y deben cumplir con los requisitos regulados por SNiP y las reglas de seguridad de la industria del gas.

¿Cómo instalar la chimenea correctamente? Será útil familiarizarse con las instrucciones temáticas del video antes de montar una chimenea de acero inoxidable. En Internet, puede encontrar fácilmente una serie completa de videos sobre cómo instalar una chimenea de acero inoxidable con sus propias manos. Los videos contienen mucha información útil sobre los matices de la instalación y los errores más comunes al instalar una chimenea con sus propias manos.

A pesar de la facilidad de montaje, es mejor confiar el dispositivo de chimenea a un especialista que realizar la instalación usted mismo. Una chimenea de acero inoxidable debe cumplir los siguientes requisitos:

• si se utilizan tuberías de acero de circuito único para eliminar los gases de escape, será más aceptable utilizar un esquema de instalación de chimenea interna, en cuyo caso el sistema se coloca a lo largo de las paredes internas principales;
• el diámetro de la tubería debe ser adecuado para la caldera de entrada de gases de combustión, lo que garantizará una estanqueidad confiable de la estructura;
• la ubicación del tubo de la chimenea en la unión con la caldera debe ser vertical y tener una longitud de 50 cm o más;

• si el acabado de la pared al lado de la cual se instala la chimenea de acero es de materiales combustibles, la distancia de la tubería a la pared debe ser de al menos 25 cm, si la instalación implica una colocación más cercana, es necesario tapizar la pared con pantallas protectoras para que la tapicería de la pared sobresalga de las dimensiones tubos de 15 cm de cada lado;
• está prohibido utilizar más de tres codos giratorios en la estructura;
• la longitud de la chimenea debe ser de al menos 5 m;
• el valor de la altura de la chimenea sobre el techo debe superar los 0,5 m;
• la presencia de revisiones, tes y trampas de condensado en el diseño es obligatoria.

¡Consejo útil! Cuando instale el sistema de chimenea usted mismo, recuerde que una estructura instalada incorrectamente puede provocar una explosión de gas, un incendio y una intoxicación por monóxido de carbono.

Usar sellador de chimenea de acero inoxidable

Respondiendo a la pregunta de cómo hacer una chimenea correctamente, podemos decir con confianza que para garantizar su funcionamiento seguro, la estructura debe estar absolutamente sellada. Para lograr una estanqueidad completa y una protección de la estructura contra la humedad, puede tratar las juntas de los elementos del sistema con un sellador especial para chimeneas de acero inoxidable.

Cabe señalar que para las chimeneas se utilizan selladores de silicato especiales resistentes al calor. Antes de instalar la tubería de la chimenea en el enlace anterior, sus juntas se procesan con esta composición. Selladores se adhieren bien a la mayoría de los materiales: piedra, metal, hormigón, cerámica.Dado que la superficie de los elementos de la chimenea de acero inoxidable es lisa, se recomienda lijar antes de usar el sellador.

Los trabajos de sellado se llevan a cabo a una temperatura positiva de 20 a 40 ° C: esto asegurará un secado rápido de la composición. Si cubre toda la superficie de contacto con sellador, obtendrá una estructura monolítica, que será difícil de desmontar sin dañar. Esto debe tenerse en cuenta si en el futuro necesita desmontar algunos de los enlaces de la chimenea para su mantenimiento.

El tratamiento del sellador se realiza con una pistola, aplicando una capa de pasta de no más de 1 cm de espesor No aplique la composición en una capa grande: es posible que no se sequen lo suficiente y, si se secan, se agrietarán en el futuro. Algunos selladores de chimeneas se secan durante varias horas a diferentes temperaturas, que se indicarán en el paquete. Los selladores de chimenea están disponibles solo en gris y negro.

¡Consejo útil! Es necesario trabajar con el sellador con guantes protectores, ya que si entran en contacto con la piel, pueden provocar quemaduras químicas.

Cómo aislar un tubo de chimenea con tus propias manos.

El aislamiento térmico de las tuberías de las chimeneas resuelve varios problemas a la vez, los principales de los cuales son evitar la destrucción de la estructura del techo adyacente al canal y proteger la propia chimenea de los efectos de factores naturales negativos. Además, con el aislamiento térmico, las pérdidas de calor se reducen significativamente, lo que también tiene un efecto positivo en los procesos que tienen lugar dentro del sistema.

Al aislar la tubería, puede prolongar significativamente la vida útil de la chimenea debido a los siguientes factores:

• se minimiza la entrada de condensado químicamente activo en la superficie interior de la tubería;
• se reduce el efecto de las diferencias de temperatura entre las sustancias calientes que salen y el aire frío de la atmósfera;
• las pérdidas de calor contribuyen al ahorro de energía, lo que en general permite un consumo económico de combustible;
• la resistencia mecánica de toda la estructura aumenta, ya que la carcasa aislante actúa como marco,

Como aislar tubo de metal ¿Chimenea? Los requisitos principales para el material aislante son la incombustibilidad, y el peso del material aislante debe compararse con la capacidad del techo para soportarlo, de lo contrario, simplemente lo empujará. Los aislantes de chimenea más adecuados son la lana de vidrio o la lana de roca. Puede comprar diseños cilíndricos confeccionados con una capa de lámina protectora. Vienen en diferentes diámetros, por lo que puedes elegir la opción que se adapte a tu diseño.

Antes de hacer el trabajo usted mismo, puede ver el video sobre cómo aislar las tuberías de la chimenea con sus propias manos. Una descripción visual de la instalación ayudará a fijar correctamente las juntas del aislamiento utilizando los materiales más adecuados.

¡Consejo útil! Es aconsejable proporcionar aislamiento térmico de chimeneas en la etapa de diseño de la construcción de la casa.

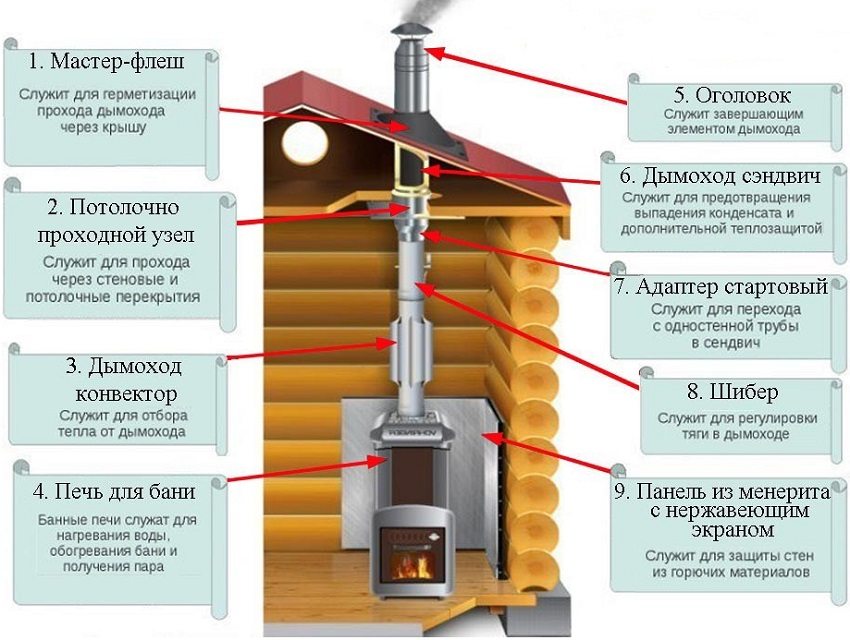

Recomendaciones para la instalación de tubos sándwich para chimeneas.

Al instalar una chimenea sándwich de acero inoxidable, se deben seguir las siguientes recomendaciones:

• al instalar una chimenea sándwich, debe recordarse que la estructura no debe tener secciones de tubería horizontales de más de 1 m;
• es necesario excluir el contacto del conducto de humos con el cableado eléctrico, la tubería, los aparatos de gas;
• la instalación de la chimenea a través de la pared se acompaña de la instalación de tuberías aisladas en estos lugares;
• al ensamblar tubos sándwich para una chimenea con sus propias manos, es necesario proporcionar una ventana de inspección para el mantenimiento y la limpieza del hollín.

¿Cómo instalar correctamente una chimenea desde una tubería sándwich? Antes de instalar la estructura, debe saber cómo calcular el diámetro de la chimenea y su longitud total. La sección transversal de la tubería se selecciona según el equipo de gas con el que se utilizará: cuanto más potente es el dispositivo, mayor es el diámetro que debe elegir. El valor del diámetro se indica en la documentación técnica del dispositivo.

Otro tamaño importante de un tubo sándwich de chimenea es su longitud total. La longitud de la estructura no debe ser inferior a 5 m.Si la chimenea implica una pendiente, se utilizan codos de 20 a 90 grados para su dispositivo. La longitud de la parte exterior de la tubería debe ser tal que exceda el nivel de la cumbrera del techo en al menos 0,5 m, si está a 1,5 m de la cumbrera. En el caso de que la chimenea esté a 3 m de la cumbrera, la longitud de la tubería puede ser uniforme. con él.

Artículo relacionado:

Chimeneas sándwich de acero inoxidable: precios de tuberías y accesorios.

Precios en tiendas. Producción de chimeneas. Tamaños de chimenea. Recomendaciones de selección e instalación. Dónde comprar tubos de chimenea.

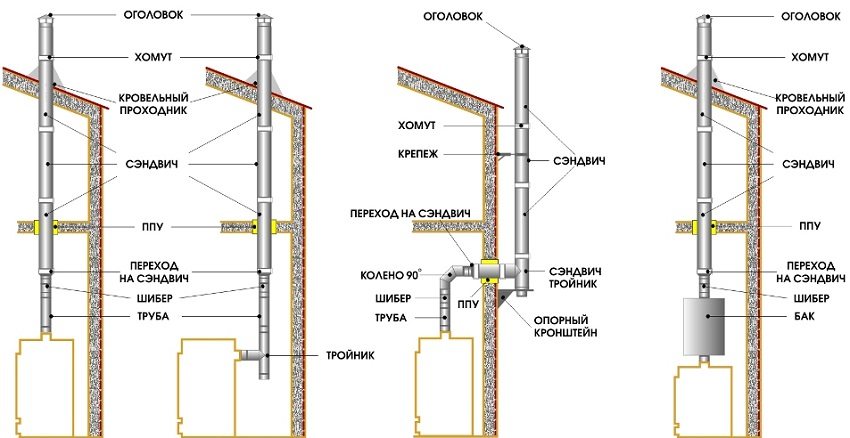

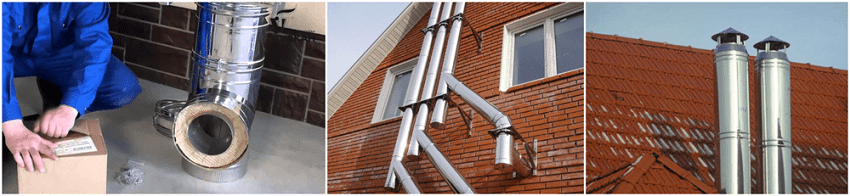

Antes de montar una chimenea a partir de un tubo sándwich, debe familiarizarse con los pasos clave del montaje. Puede hacerse una idea visual de la instalación viendo un vídeo del montaje de un sándwich de chimenea en Internet. Reglas básicas de instalación:

• los tubos interiores de la estructura sándwich están unidos por el contorno superior del tubo al inferior, y los exteriores son viceversa. Por un lado, esto asegura la eliminación del humo sin obstrucciones, por otro lado, protege el sistema de la humedad;

• los lugares de atraque, las áreas donde la tubería se une al equipo, así como los lugares por donde pasa la chimenea a través del techo se fijan con abrazaderas;
• para mejorar la resistencia de la conexión, las costuras de las juntas se tratan con un sellador resistente al calor;
• para dar servicio a la chimenea, se incorpora una T en la estructura para su revisión, para eliminar la humedad: un colector de condensado;

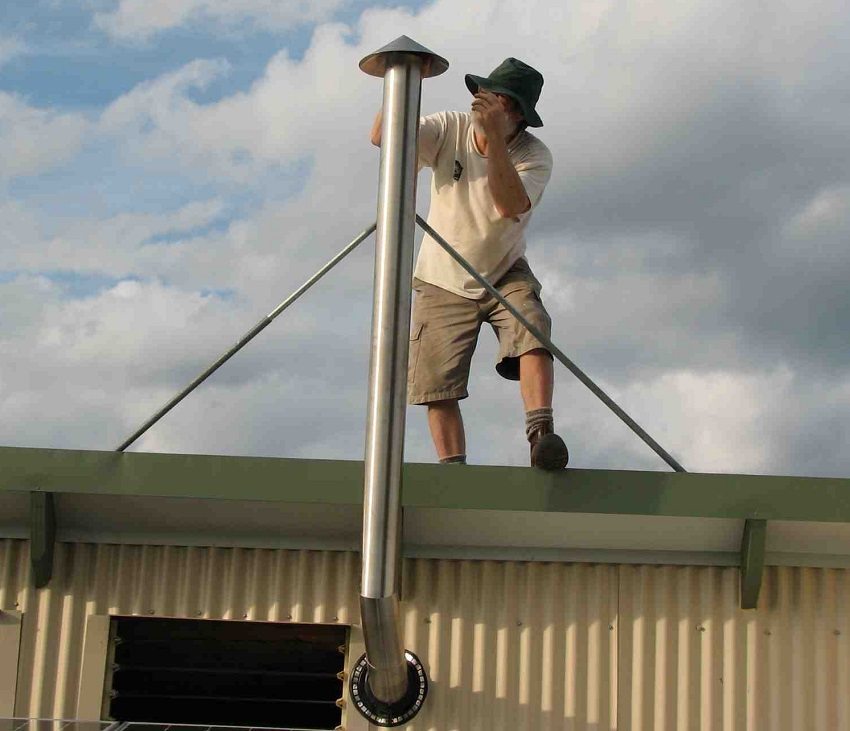

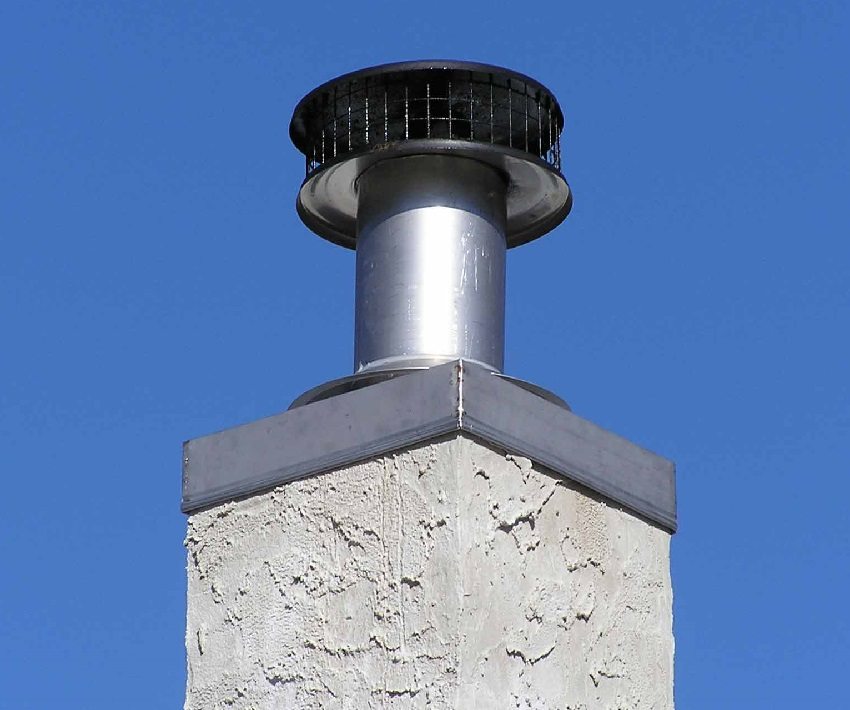

• la sección exterior de la tubería está equipada con una tapa para evitar que objetos extraños entren en el canal.

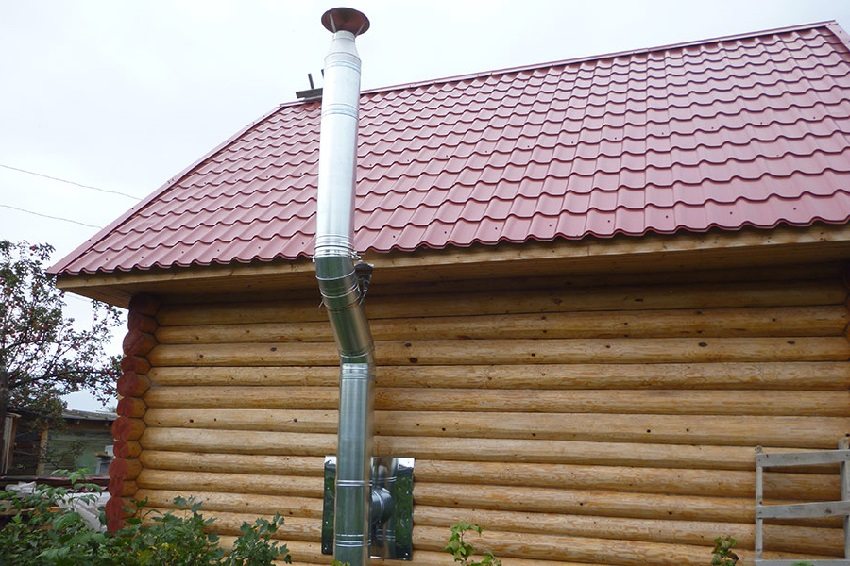

Características de instalar una chimenea de tubos sándwich a través de la pared.

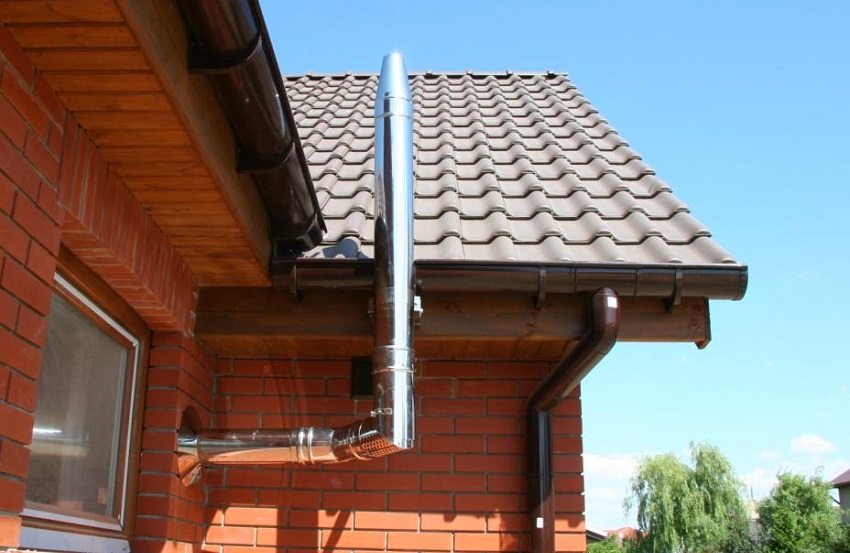

Al instalar una chimenea a través de una pared, debe seguir las reglas y requisitos básicos para la instalación de conductos de chimenea. Sin embargo, hay algunos matices que hay que tener en cuenta a la hora de retirar la chimenea a través de la pared. Si se planea que el primer enlace de la chimenea se muestre horizontalmente en la pared, es necesario hacer una ligera pendiente desde el dispositivo. Esto evitará que el condensado ingrese a la caldera.

¿Cómo instalar una chimenea a través de una pared? Hay dos formas: puede elevar el conducto hasta el techo y llevarlo al exterior en este nivel, o hacer un lugar para que la chimenea salga por la pared al nivel de la tubería de entrada del aparato de gas. Desde el punto de vista de la facilidad de instalación y uso de los accesorios, el segundo método es más preferible, ya que tiene un codo giratorio.

El procedimiento para realizar trabajos en la instalación de una chimenea a través de la pared:

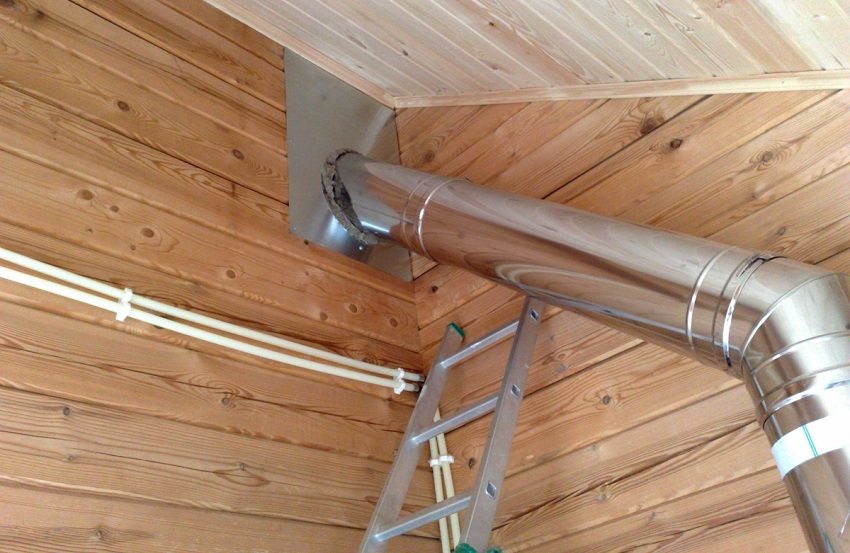

• Hacemos un agujero en la pared por donde pasará la tubería. Sus dimensiones deben ser tales que se cumpla el requisito de SNiP: la distancia desde la superficie exterior de la tubería a la pared es de 0.5 m. Para reducir la distancia a 0.38 m, el orificio se enfunda con una chapa de metal o se inserta una caja de metal terminada;
• Se inserta un tubo de chimenea sándwich de acero inoxidable en el orificio terminado para que las juntas no caigan en la unidad de paso. La tubería está fija y el espacio entre la caja y el canal se llena con aislamiento resistente al calor;
• la longitud de la sección horizontal no debe exceder 1 m;
• el agujero en la pared está cubierto con revestimientos decorativos, que se venden completos con tuberías;

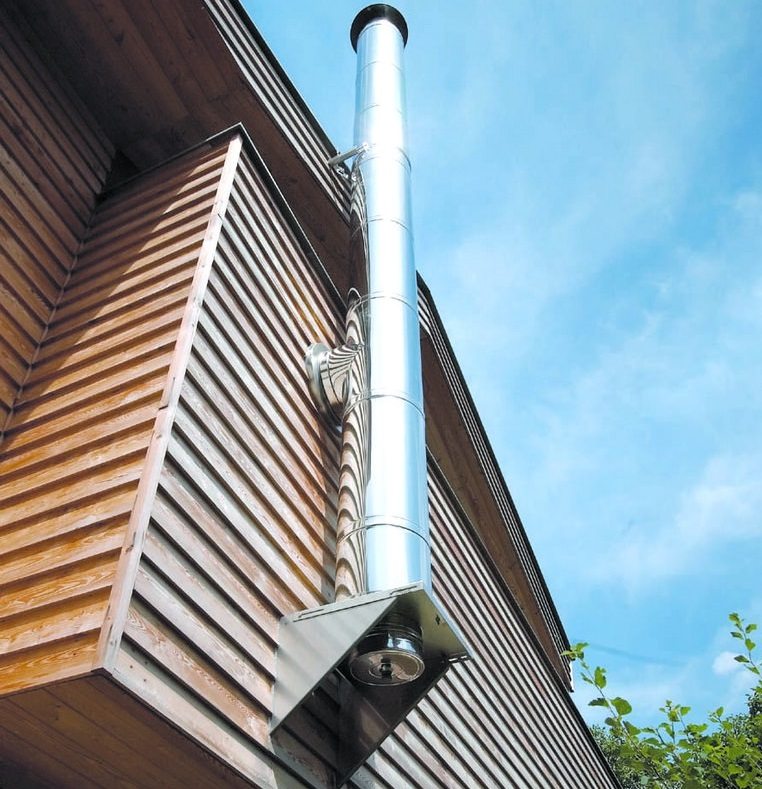

• desde el exterior de la pared, fijamos el soporte de sujeción y la unidad giratoria para el canal retirado;

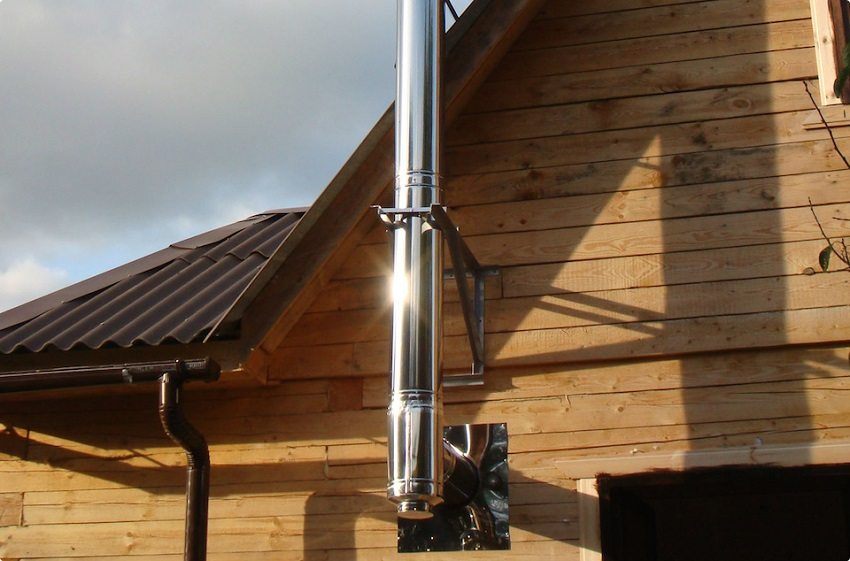

• sujetamos la sección vertical de la tubería a la pared de tal manera que el paso entre los sujetadores sea de al menos 2 m.

¡Consejo útil! Está estrictamente prohibido insertar tuberías ordinarias de circuito único entre las tuberías sándwich. Todo el sistema debe estar formado por tuberías idénticas.

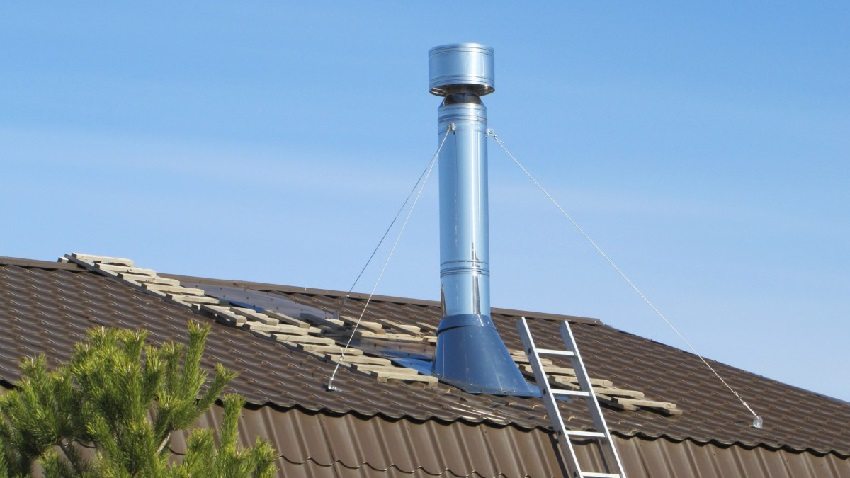

Instalación de una chimenea desde un tubo sándwich a través del techo.

Antes de instalar la chimenea desde los tubos sándwich a través del techo, es necesario planificar correctamente la salida. El hecho es que dada la configuración de la estructura del techo, no es posible pasar la chimenea a través del techo en todos los lugares. Éstas incluyen:

1. Dotado, donde se acumula mucha precipitación y es difícil proporcionar impermeabilización.
2. Lugares en las inmediaciones de las ventanas del techo.
3. Frente a las ventanas de los edificios vecinos.

Antes de instalar la chimenea a través del techo, también debe considerar la ubicación de las vigas y vigas del piso. El canal debe estar ubicado entre estos elementos. Para mover la línea de la chimenea, puede usar dos codos giratorios a 45 grados. La secuencia de trabajo en el paso a través del techo del sándwich de chimenea:

• se hace un agujero en el techo, de acuerdo con las normas existentes;
• los extremos del agujero están protegidos con un material incombustible;

• se inserta un tubo verticalmente en la caja formada. Vale la pena señalar que la chimenea no se puede fijar rígidamente, debe moverse libremente hacia arriba y hacia abajo, ya que su longitud cambiará cuando se caliente;
• el espacio entre la tubería y la caja se rellena con algodón a base de basalto, después de haber cosido el punto de entrada con una lámina de metal. Se coloca cartón de lana mineral en el espacio entre la mampara y el techo. Puede simplificar la organización del paso de la chimenea a través del techo y el techo si compra una unidad de paso de techo prefabricada que consta de una caja de fábrica y una pantalla decorativa de acero inoxidable;
• para el paso de la chimenea a través del techo, coloque un agujero en la torta del techo. Las capas de la torta se cortan transversalmente para que se puedan doblar y asegurar con grapas. Se hace un agujero en la caja de modo que la distancia desde el borde del pasaje hasta la superficie de la tubería en todos los lados sea de al menos 13 cm;
• todos los extremos resultantes del agujero están cerrados losas de fibrocemento - minerita.

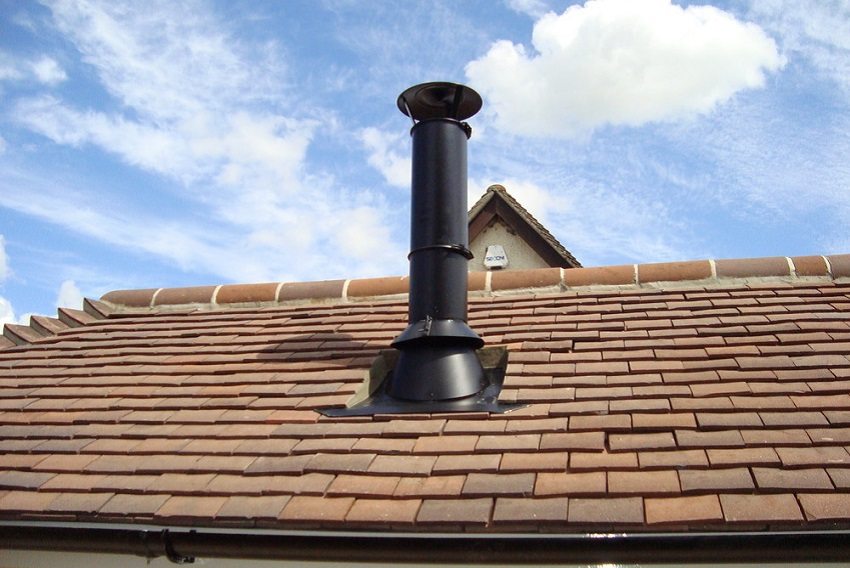

Al organizar el paso de una chimenea a través de un techo de metal u otro techo, se utiliza un sello maestro universal especial. Su propósito es el sellado de alta calidad del sitio cuando la chimenea pasa a través de la loseta metálica. El faldón del sello del techo se forma en un material de techo, después de lo cual se fija a la superficie. Las líneas de unión del sellador con la tubería y la superficie del techo se tratan con un sellador resistente al calor.

Opciones de intercambiadores de calor para el tubo de la chimenea.

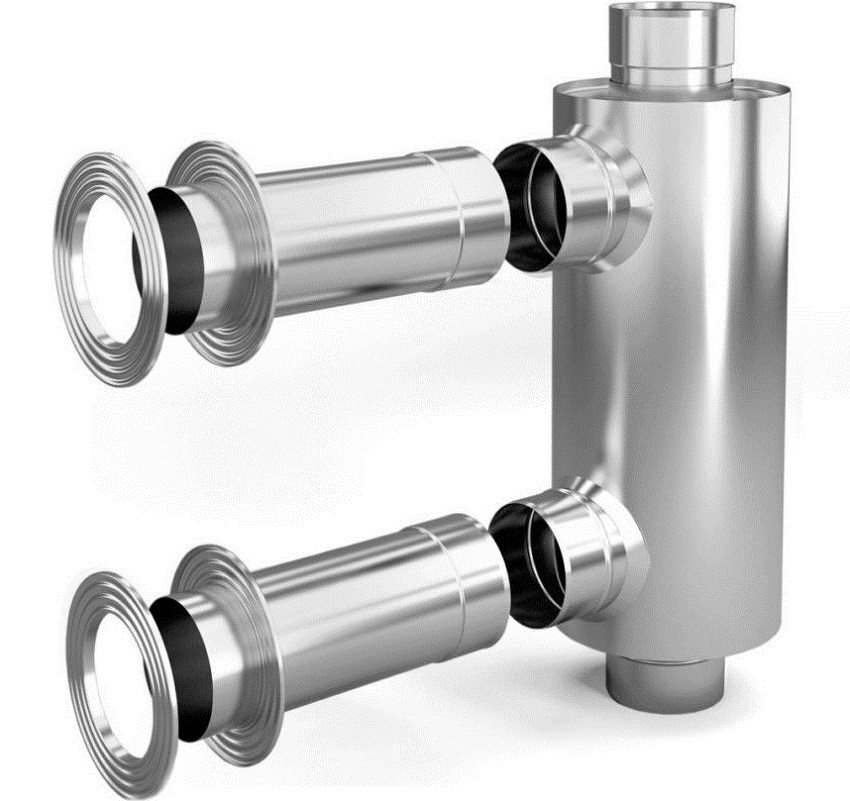

Para utilizar el calor generado como resultado de la eliminación de los productos de combustión, se utiliza un dispositivo especial: un intercambiador de calor para la tubería de la chimenea. Existen varias opciones para dichos dispositivos, entre las cuales se encuentran las más relevantes:

1. Intercambiador de calor de aire: el principio de funcionamiento de dicho dispositivo es idéntico al de un convector. El aire frío ingresa al intercambiador de calor a través del tubo de entrada, después de lo cual el flujo calentado sale a través de los orificios en la parte superior del dispositivo. Como resultado, se produce un calentamiento adicional de la habitación. Con un cierto conjunto de herramientas y habilidades, usted mismo puede hacer un intercambiador de calor de aire.
2. Diseño tipo bobina: para dicho dispositivo se utilizan tubos de cobre o aluminio flexibles y resistentes a la corrosión. Se doblan para obtener la forma requerida, en los tramos extremos de la tubería, se hacen roscas para conectarse al tanque de expansión. Para mayor seguridad y una mejor transferencia de calor, se recomienda proteger las tuberías con una carcasa especial. El principio de funcionamiento de dicho intercambiador de calor es la circulación natural del agua.Es fácil montarlo usted mismo, sin embargo, es necesario hacer cálculos de peso que tengan en cuenta las propiedades del líquido cuando se calienta para expandirse. Las desventajas de tal sistema incluyen una disminución en la temperatura de salida de monóxido de carbono, que puede afectar negativamente el tiro y la combustión del combustible.
3. Un recipiente con agua: para el dispositivo de dicho dispositivo, necesitará tubos de cobre y un recipiente de metal con una capacidad de aproximadamente 20 litros. El contenedor se puede fabricar independientemente de chapa de acero. Se hacen agujeros en los puntos superior e inferior del tanque. Se corta un grifo en la salida inferior del tanque para drenar el agua.
4. Dispositivo corrugado: para la fabricación de dicho intercambiador de calor, se utilizan tres tubos corrugados, con los cuales el conducto de la chimenea se envuelve en el lugar de su paso a través del piso del ático. La superficie de la chimenea emite calor a la corrugación, y el flujo calentado se dirige a la habitación que debe calentarse. El funcionamiento de este intercambiador de calor reduce la temperatura de la chimenea, proporcionando así protección contra incendios.
