Piso cálido de película infrarroja: una descripción general de los modelos y las sutilezas de la instalación

Anteriormente, la instalación de un piso de infrarrojos se consideraba un lujo, sin embargo, hoy en día este método de calefacción de habitaciones ha ganado una gran popularidad. La película de infrarrojos para calefacción por suelo radiante es una opción moderna y práctica para organizar la calefacción principal o adicional en la habitación. En este artículo veremos las ventajas de instalar película infrarroja, sus variedades y compatibilidad con revestimientos para pisos.

Calefacción por suelo radiante: pros y contras

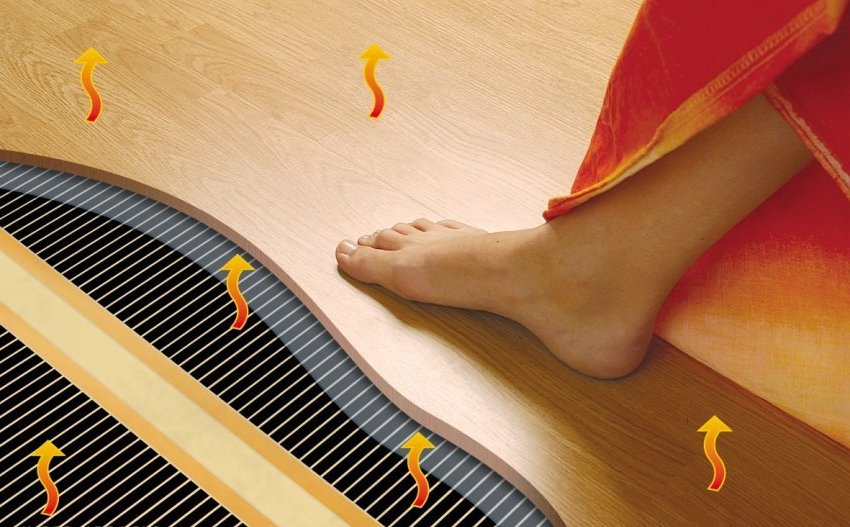

El calentamiento con láminas de infrarrojos tiene muchas ventajas sobre otros tipos de calentamiento similar. Consideremos las principales ventajas de tal estructura de calefacción:

• tal sistema no puede fallar al mismo tiempo, ya que está conectado en paralelo;
• la capacidad de instalar en cualquier tipo de superficie, tanto horizontal como vertical, así como en elementos que están ubicados en ángulo;

• las características de diseño del piso de infrarrojos le permiten lograr un calentamiento uniforme de la habitación. Esto es especialmente importante si se utiliza laminado como revestimiento de suelo;
• otra ventaja de dicho sistema es la facilidad de instalación;
• la capacidad de desmontar si es necesario;
• dicha película es adecuada para su instalación en habitaciones donde el nivel de humedad excede los parámetros permitidos;
• compatibilidad con diferentes opciones de pisos;
• la instalación de dicho sistema está permitida no solo en habitaciones cerradas, sino también en condiciones abiertas (por ejemplo, en una terraza);
• alto coeficiente de transferencia de calor, que alcanza el 97%;
• la eficiencia del suelo de película infrarroja es aproximadamente un 30% más alta que la de otros sistemas de calefacción por suelo radiante. Los precios de los suelos de película cálida son totalmente coherentes con su eficacia.

¡Nota! Al elegir una película IR para organizar la calefacción por suelo radiante, se debe tener en cuenta un parámetro muy importante: la altura de los techos.Cuanto menor sea la altura del techo, más eficiente será la calefacción de la habitación.

Sin embargo, este diseño también tiene algunas desventajas, entre las que se distinguen especialmente:

• la necesidad de cumplir con reglas claras al conectarse;

• alta inercia, debido a que el calentamiento y el enfriamiento se producen muy rápidamente;
• Resistencia débil a la tensión mecánica en comparación con una estructura tubular que utiliza agua como portador de calor.

El sistema de láminas generalmente no es adecuado para su instalación como calefacción primaria. Se recomienda utilizar un diseño de infrarrojos para un calentamiento adicional.

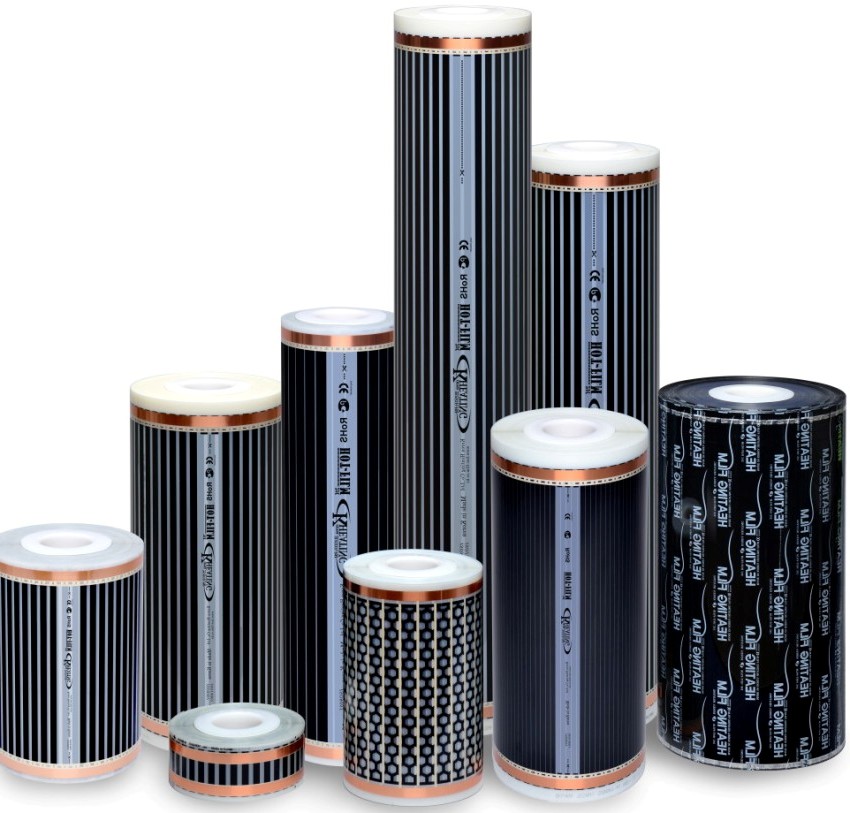

Variedades de películas infrarrojas.

Desde un punto de vista constructivo, todas las películas IR son similares y tienen un principio de funcionamiento común. Sin embargo, para varios tipos de locales y condiciones de operación, es habitual utilizar ciertas opciones para pisos cálidos con película. Las diferencias entre los circuitos integrados entre sí se deben principalmente al hecho de que diferentes empresas participan en su producción.

Considere los tipos de películas IR de acuerdo con la temperatura máxima de calentamiento y su compatibilidad con varios revestimientos para pisos:

• Pisos cálidos infrarrojos de alta temperatura para gres. La temperatura máxima de calentamiento de tales sistemas alcanza los 50 ° C. Son incompatibles con revestimientos para suelos más susceptibles al calor (linóleo, laminado);

• Pisos cálidos infrarrojos de baja temperatura para linóleo y laminado. Tales sistemas pueden calentar hasta 27 ° C;
• Sistemas de infrarrojos universales compatibles con todo tipo de pavimentos.

El segundo parámetro por el que se clasifican las películas IR es el tipo de elemento calefactor. En la actualidad, existen dos tipos principales de suelos IR, según el elemento calefactor:

• carbón;
• bimetálico.

La potencia específica del suelo de infrarrojos es el último indicador, que es muy importante a la hora de elegir una calefacción. Considere tres tipos principales de películas IR, según este parámetro:

• con baja potencia (130–160 W / m²): se utiliza en los casos en que es necesario organizar la calefacción de una habitación con un área pequeña. Compatible con revestimientos de suelo "ligeros";

• con una potencia media (de 170 a 220 W / m²), se montan en habitaciones más espaciosas. Perfecto para las siguientes opciones de pavimentos: gres porcelánico, baldosas;
• con alta potencia (superior a 220 W / m²) - instalado en naves industriales. También se utilizan para calefacción por suelo radiante en saunas y diversos talleres.

Si es necesario, siempre puedes contactar a los especialistas que te ayudarán a elegir el sistema necesario para un caso particular. Y también se recomienda leer las reseñas relevantes en los foros especializados antes de comprar. Los suelos Film Warm son una solución innovadora para cualquier estancia que le permite conseguir el máximo confort.

Características de las películas IR de carbono y bimetálicas

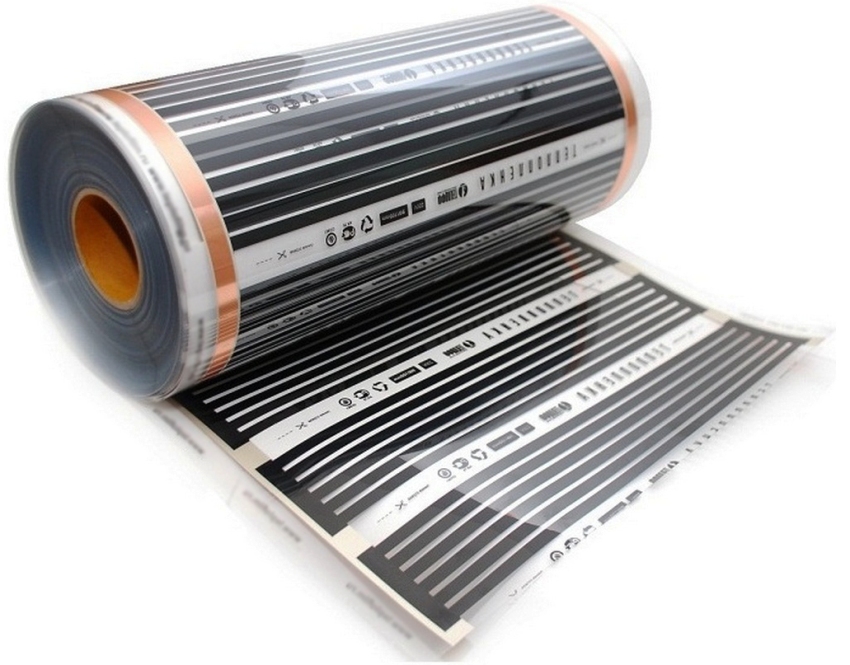

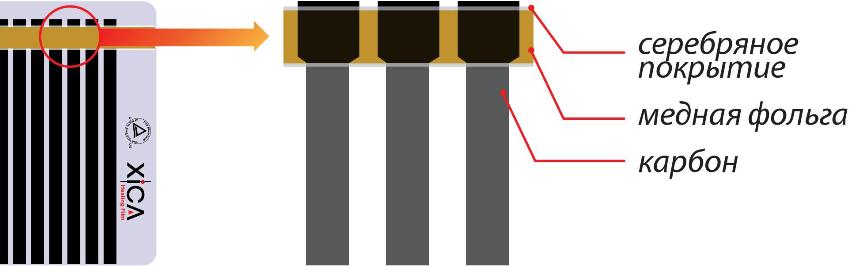

Las películas de carbono utilizadas para la calefacción por suelo radiante son más caras. Los elementos calefactores en dicho sistema están hechos de un material de carbono especial que tiene una estructura fibrosa. En algunos casos, se les proporciona una capa protectora de grafito. La pulverización de este material ayuda a aumentar las características de resistencia del sistema y también afecta la duración de su vida útil.

La base del material está representada por una película de lavsan.El suelo de infrarrojos de película de carbono se instala en superficies horizontales y verticales.

¡Informacion util! Al instalar una película de carbono de un piso cálido, la elección de un esquema de conexión es muy importante. En tal situación, los expertos recomiendan utilizar una opción de conexión en paralelo.

La película de infrarrojos bimetálica se diferencia de la de carbono en que tiene elementos calefactores que constan de dos capas metálicas (aluminio y cobre). Como base para el material, se utiliza una película de poliuretano doble, que tiene buena elasticidad.

La instalación de un sistema bimetálico se complica por el hecho de que no se puede conectar un seccionador de tierra al sistema. Además, la estructura bimetálica es incompatible con los pisos cerámicos. Es una versión de baja temperatura, por lo que su nivel de calentamiento recomendado no supera los 27 ° C.

Características técnicas y alcance operativo del suelo de la película.

Antes de comprar una película IR, es imperativo estudiar todas sus características técnicas principales. Este conocimiento lo ayudará a seleccionar el tipo de sistema requerido y realizar su cálculo para una habitación específica. Considere las características de tales estructuras de calefacción:

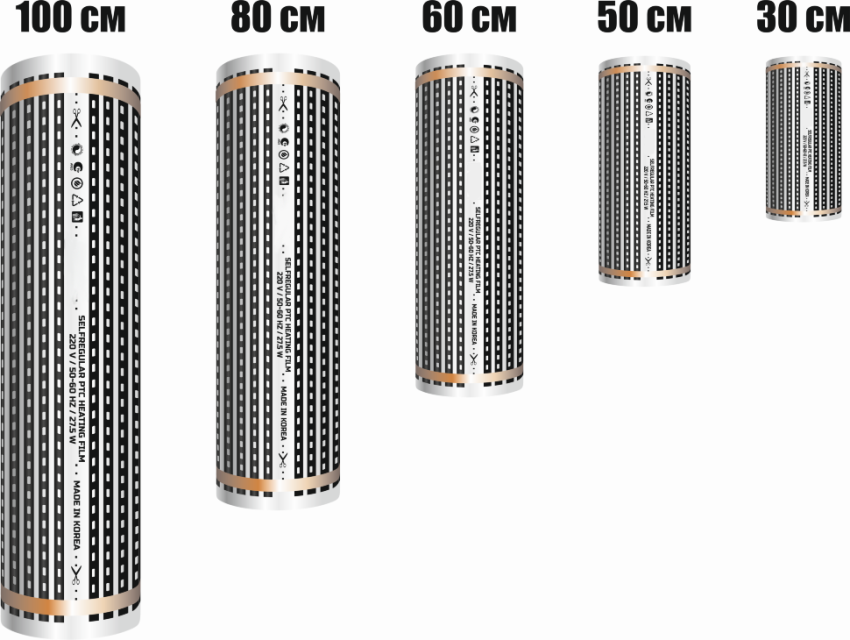

• La película IR se produce y vende en rollos, cuyo valle alcanza los 100 m, el ancho del rollo puede ser diferente (de 50 a 100 cm) y su peso es de aproximadamente 55 kg;

• la estructura terminada se alimenta de la red, cuyo voltaje es la norma estándar de 220 V;
• el suelo de infrarrojos consume aproximadamente de 20 a 70 W / m² al día;
• la velocidad de calentamiento de la película al indicador de temperatura máxima es bastante alta (aproximadamente 2 minutos);
• Las temperaturas superficiales pueden alcanzar los 50 ° C.

Si decide usar una película como la principal fuente de calor, debe recordar que debe cubrir al menos el 70% del área del piso. En regiones con climas fríos, la calefacción por suelo radiante eléctrica de láminas solo se puede utilizar como calefacción adicional.

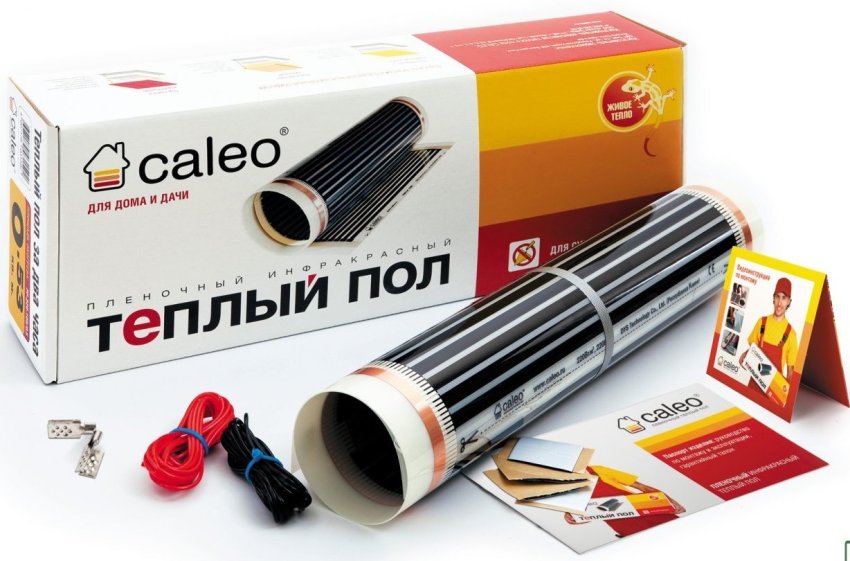

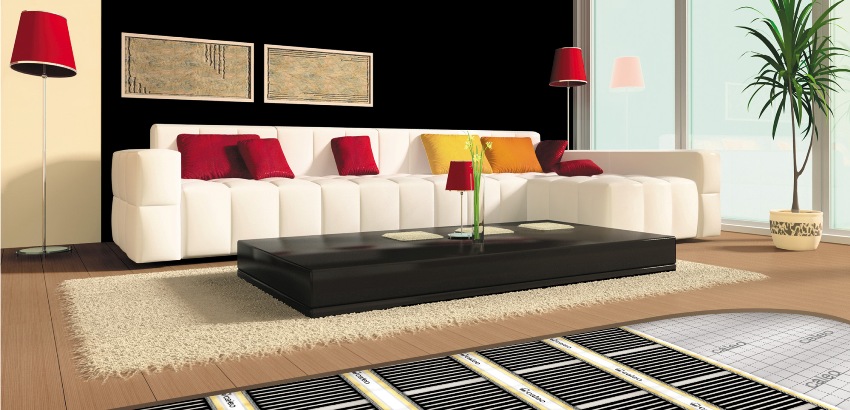

Película suelos cálidos Caleo

Caleo tiene una amplia gama de películas infrarrojas para calefacción por suelo radiante para ayudarlo a elegir el sistema adecuado para su situación. Los productos de esta marca están representados tanto por opciones simples como por recubrimientos de película ultramodernos, cuyo trabajo es lo más automatizado posible.

En la actualidad, esta empresa se dedica a la producción de 4 modificaciones principales de sistemas de películas infrarrojas.

LÍNEA. Un sistema económico que es perfecto para instalar en una habitación pequeña.

CUADRÍCULA. El producto pertenece al segmento de precio medio. Una característica del suelo infrarrojo GRID es la presencia de una rejilla antichispas, que está hecha de plata.

¡Nota! Los suelos cálidos Caleo tienen sus propias características. Por ejemplo, su instalación debe realizarse solo por el método "seco". Tampoco son adecuados para su instalación debajo de revestimientos de suelo de cerámica.

ORO. Como en el caso anterior, aquí se utiliza la tecnología de rejilla anti-chispas. Y también tales películas pueden autorregularse, lo que permite reducir el consumo de energía consumida hasta en un 20%.

PLATINO. La opción más cara para un suelo de infrarrojos. Se diferencia en las cualidades de ahorro de energía que pueden reducir el consumo de energía eléctrica de 5 a 6 veces. El suelo PLATINUM IR se puede instalar debajo de zonas cubiertas por muebles, sin peligro de sobrecalentamiento.

Todos los modelos anteriores tienen función de control remoto. La instalación de calefacción por suelo radiante Caleo se realiza sin la organización necesaria de la regla o revestimiento adhesivo especial.

Suelos de película infrarroja de la marca Rexva

Las películas IR de Rexva ocupan el segundo lugar en la clasificación de suelos cálidos. Esta empresa produce comunicaciones de película ultradelgada que se pueden instalar en varios tipos de superficies (verticales, horizontales e incluso en el techo). La gama de calefacción por suelo radiante Rexva está representada no solo por sistemas con un rango de potencia estándar.

Para la calefacción de locales residenciales e industriales, esta empresa ofrece películas de infrarrojos, cuya potencia alcanza los 400 W / m². Como regla general, estos modelos se utilizan para organizar la calefacción en saunas. Se distinguen por un alto indicador de resistencia al agua, ya que tienen un recubrimiento especial de doble cara ubicado en la parte superior de la laminación principal.

Los productos de la marca Rexva se distinguen por su alta resistencia y resistencia a la alta presión. Su alcance operativo es bastante amplio, desde salas pequeñas hasta pabellones deportivos. El precio del suelo infrarrojo Rexva es totalmente coherente con la buena calidad y fiabilidad.

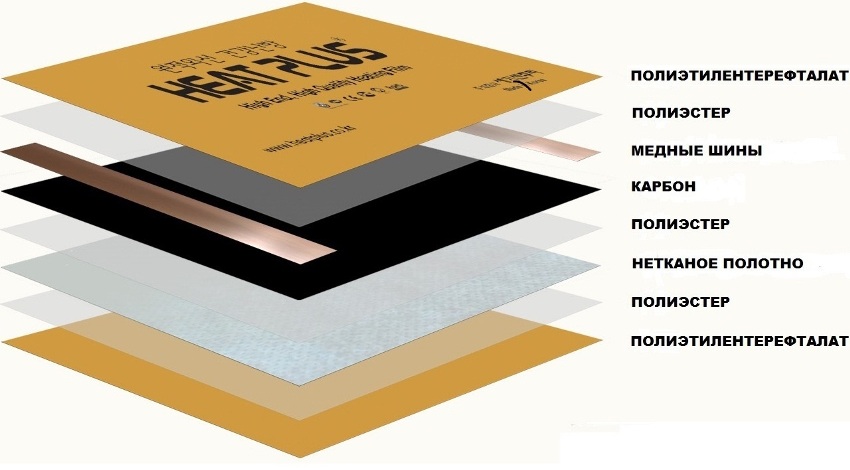

Características de las películas IR de Heat Plus

La marca Heat Plus se dedica a la producción de suelos cálidos (incluidos los infrarrojos). Las características de los modelos que fabrica esta empresa son que pueden tener varias formas de película, a saber:

• a rayas;
• sólido.

Artículo relacionado:

Calefacción por suelo radiante de bricolaje, vídeo y descripción del proceso

Descripción del proceso de instalación de un piso calentado por agua. Sus ventajas y desventajas frente a otros tipos.

Las características de la tecnología para la producción de pisos IR de esta empresa le permiten evitar la presencia de zonas sin calefacción. La fabricación de tales sistemas de película incluye la aplicación uniforme de material de carbono sobre una base de poliéster, lo que permite lograr un alto nivel de eficiencia de las comunicaciones de calefacción.

Consideremos otras ventajas de los pisos Heat Plus IR:

• facilidad de instalación;
• resistencia al desgaste;

• fiabilidad.

La vida útil de productos similares puede ser de hasta 15 años con un uso normal. Si lo desea, la organización de dicho sistema no lleva más de un día, lo cual es muy conveniente.

¡Nota! El precio del suelo Heat Plus IR es varias veces superior al estándar. Sin embargo, los productos de esta marca se amortizan en el proceso de uso en 1-2 años.

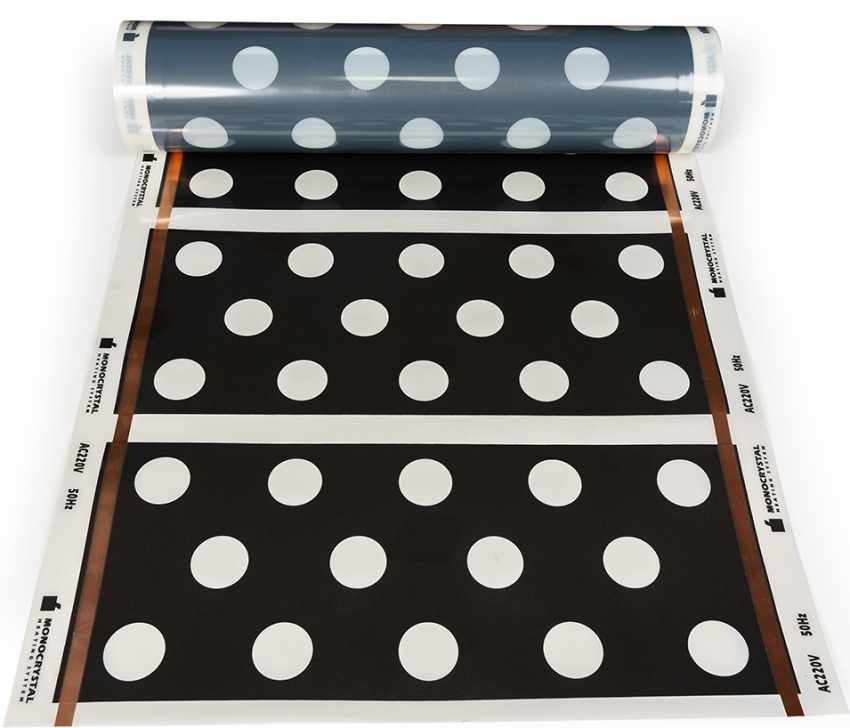

Película infrarroja de suelo cálido Monocristal

Monocristal se encuentra en Ucrania y es el único fabricante de suelos de infrarrojos en la CEI. Gracias a las tecnologías de Corea del Sur que se utilizan en la producción de películas IR, los productos de esta marca han tomado una posición de confianza en el mercado de la construcción.

La principal diferencia entre los modelos de monocristal es que no hay pasta de plata. Para lograr el contacto eléctrico necesario, los productos de la marca ucraniana están equipados con una capa más gruesa de pasta de carbón. De esta forma, se consigue la estabilización entre la barra de cobre y el dispositivo de calentamiento.

Consideremos las principales características técnicas de los suelos Monocrystal IR:

• ancho de la película: de 30 a 60 cm;

• paso - 20-25 cm;
• alimentado por una red eléctrica con un voltaje estándar (220V);
• indicador de potencia máxima: hasta 200 W / m²;
• la temperatura máxima de calentamiento del material alcanza los 50 ° C.

La vida útil de la película IR del fabricante Monocrystal es de 10 años. La alineación incluye las siguientes variedades: lineal, perforada, sólida. Las perforaciones están dispuestas para ser compatibles con el suelo de baldosas. La calefacción por suelo radiante de película para baldosas es muy popular entre los clientes.

Calefacción por suelo radiante por infrarrojos: opiniones consumidores

Hoy en día, muchos artesanos caseros se niegan a instalar pisos calentados por agua y prefieren los infrarrojos. Esto se debe principalmente al hecho de que el sistema de agua requiere una instalación más prolongada. Y también su uso es posible solo después de que la regla se haya solidificado por completo. En muchos foros de construcción, los consumidores recomiendan pisos cálidos con película infrarroja con precisión. Las revisiones de estos modelos son generalmente positivas.

Los consumidores también prestan atención a la economía, que se manifiesta en el proceso de uso de dichos sistemas de calefacción. Al estudiar varios comentarios, se puede ver que muchas personas apuntan al ahorro en el consumo de energía con una película de piso cálido. Las revisiones hablan sobre el ahorro de energía eléctrica cuando se utilizan dichos sistemas hasta en un 20%.

¡Informacion util! Algunos sistemas de infrarrojos no tardan más de 3 horas en instalarse y se pueden utilizar inmediatamente después de la instalación.

Estas comunicaciones de calefacción se consideran completamente seguras y fáciles de mantener. Si los segmentos individuales del sistema de infrarrojos están dañados, no fallará por completo. Además, se pueden reemplazar fácilmente y continuar operando el sistema, lo que a menudo se indica en las revisiones. La calefacción por suelo radiante debajo del laminado tiene una gran demanda y suele ser la más cara.

Los comentarios negativos son mucho menos habituales y suelen indicar que al sustituir el sistema es necesario desmontar el pavimento. Muy a menudo, los pisos cálidos infrarrojos se instalan debajo del laminado. En este caso, las críticas negativas nos dicen que este piso se enfría muy rápidamente y que el sistema de calefacción no se puede usar como el principal.

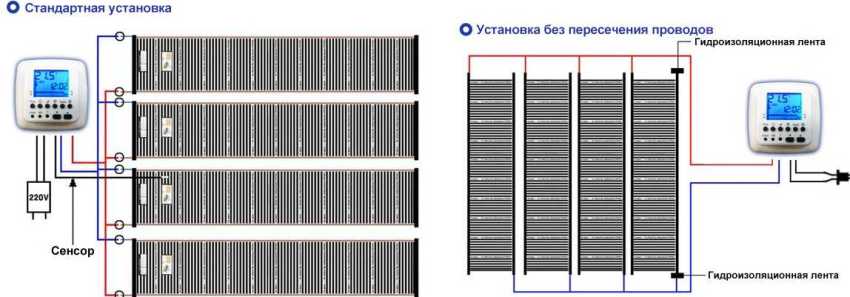

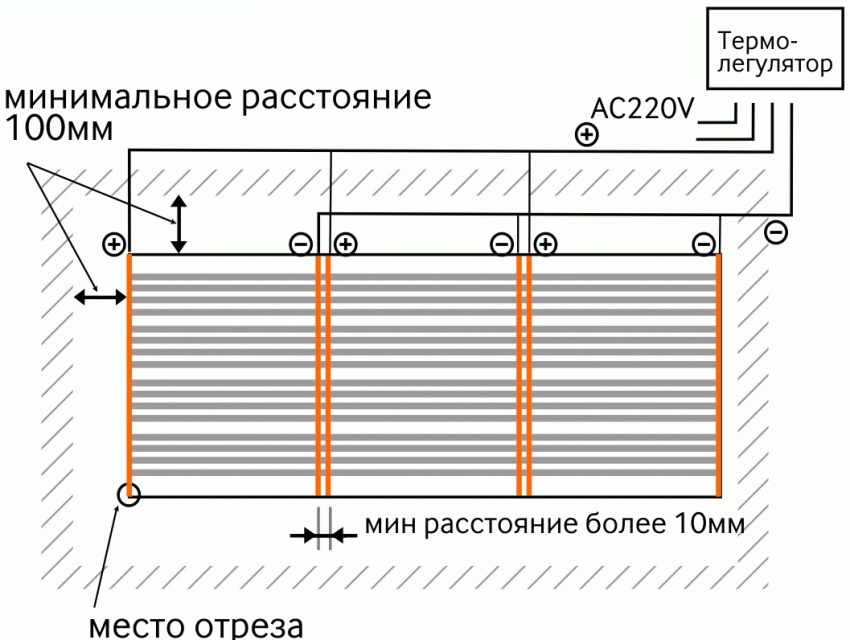

Redacción diagramas de cableado para calefacción por suelo radiante

Para evitar errores de instalación y otras sorpresas, los expertos aconsejan, antes de instalar la película IR, elegir un esquema de conexión y elaborar un plan de proyecto. Un diagrama elemental ayudará no solo a calcular correctamente la cantidad de material, que es necesaria en un caso particular, sino también a seleccionar la película necesaria en términos de potencia.

Considere los puntos que deben tenerse en cuenta al diseñar un diagrama de conexión:

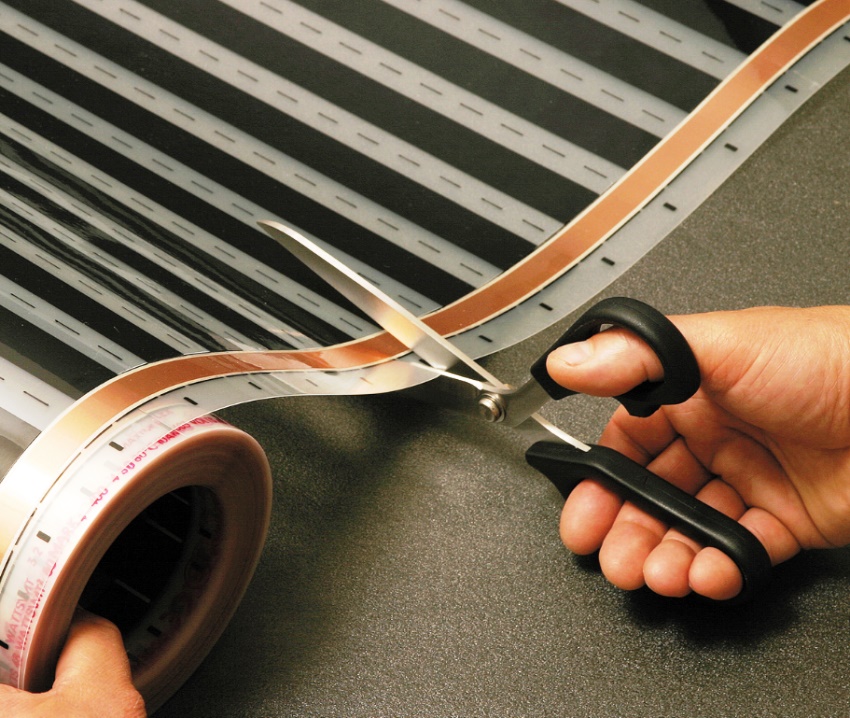

• el corte de la tela infrarroja se realiza estrictamente en aquellos lugares que fueron marcados por el fabricante;
• está estrictamente prohibido cortar en cualquier ángulo e intentar formar elementos rizados del lienzo;
• la película se instala en tiras paralelas;
• las rayas deben colocarse de tal manera que no se superpongan entre sí;
• Es importante recordar que el espacio entre la lámina de la película y el mueble no debe ser inferior a 3 cm. Se debe observar la misma distancia entre el borde de la lámina de infrarrojos y la pared;
• las barras de cobre de las hojas adyacentes no deben tocarse. La distancia mínima entre ellos es de 1 cm;
• el número de puntos de conexión debe mantenerse al mínimo;

• la mejor opción para la ubicación de los puntos de conexión es desde el lado de la pared en el que se instalará el termostato;
• el esquema debe elaborarse de tal manera que la parte principal del cableado esté oculta detrás de los zócalos;
• Cuando se utilizan longitudes de película corta (hasta 100 cm), es necesario cuidar el aislamiento adicional y comprar abrazaderas de terminales.

¡Informacion util! El acoplamiento de lienzos individuales entre sí se realiza con cinta adhesiva.

El termostato debe seleccionarse de antemano, antes de iniciar la instalación de un suelo radiante eléctrico. Las revisiones de estos dispositivos se pueden estudiar fácilmente en foros especializados en Internet. Si el área que debe calentarse es bastante grande, entonces debe comprar sensores de temperatura adicionales.

Preparación del sustrato para la instalación de película infrarroja.

Después de elegir un esquema de colocación y comprar material, puede comenzar el trabajo preparatorio previo a la instalación. Un punto muy importante es la preparación de la base para la colocación del suelo IR. Si la vieja regla de hormigón no difiere en uniformidad, debe desmontarse. Sin embargo, si todo está en orden con la regla, basta con limpiarla de escombros y quitar el polvo.

En la mayoría de los casos, la base tiene muchas pequeñas grietas y astillas antes de comenzar a colocar la película. Los expertos aconsejan eliminar estos defectos utilizando mortero de cemento o cualquier otra composición adecuada. En algunas situaciones, los propietarios descubren que la regla ha comenzado a desprenderse del contrapiso. Esta situación requiere la eliminación de la regla anterior y la organización de una nueva.

Las juntas que se forman a partir de la conexión de las paredes al piso deben nivelarse cuidadosamente y cubrirse si tienen grietas. Si no se hace esto, el piso de la película perderá calor a través de ellos.

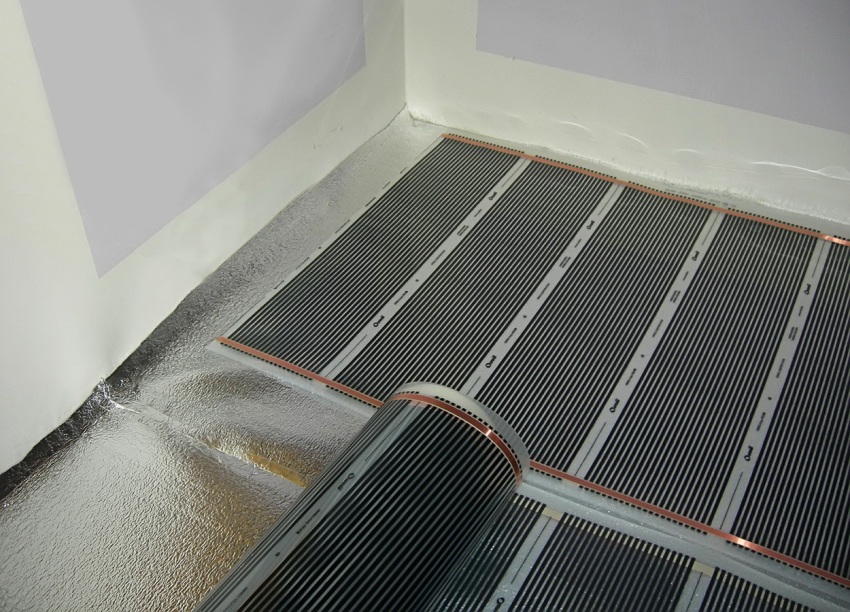

Después de preparar la base, es necesario colocar el material aislante del calor sobre la regla. Como regla general, para estos fines se utiliza un reflector de polietileno expandido. Las juntas de las láminas individuales del aislante se pegan con cinta de montaje, y aquí es donde termina el proceso de preparación para la instalación de un piso cálido infrarrojo.

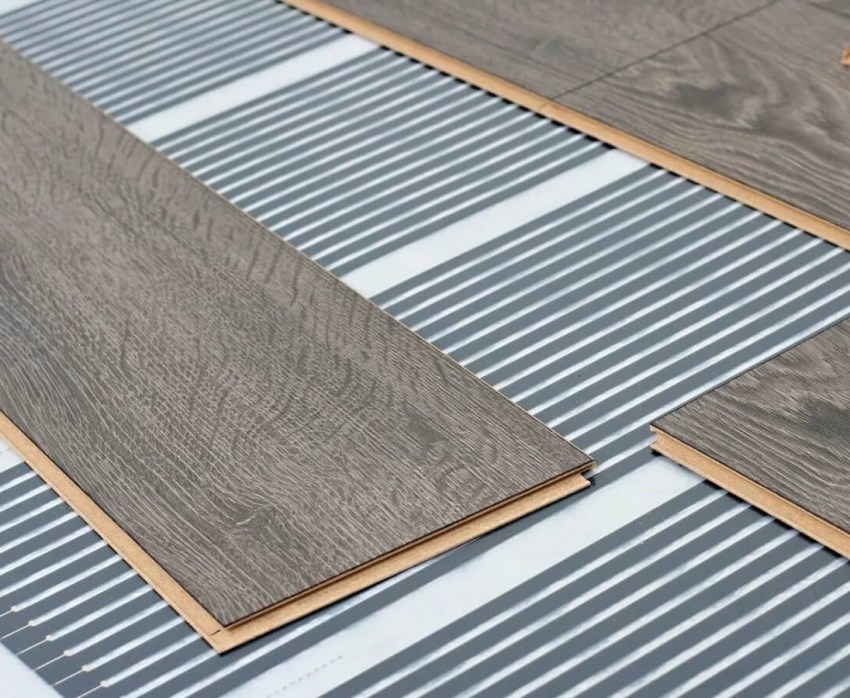

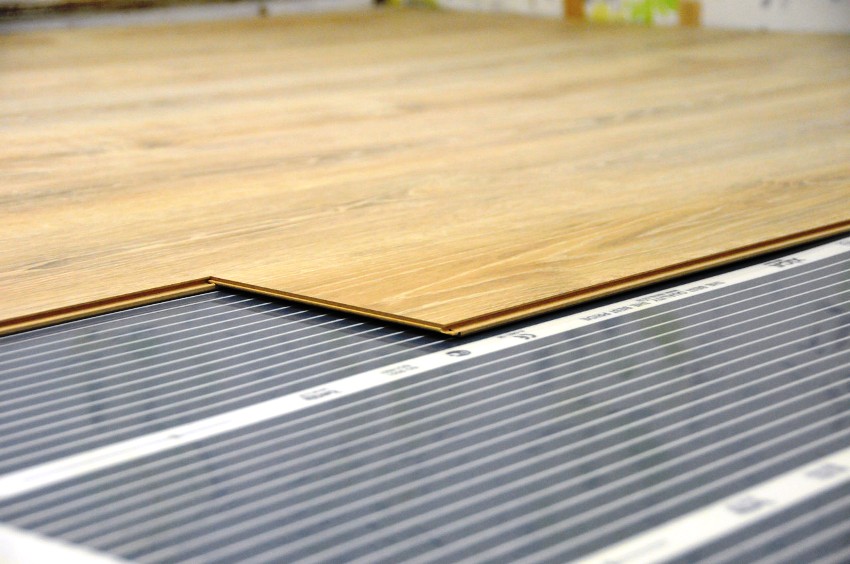

caracteristicas: Colocación de pisos calientes de película debajo del laminado.

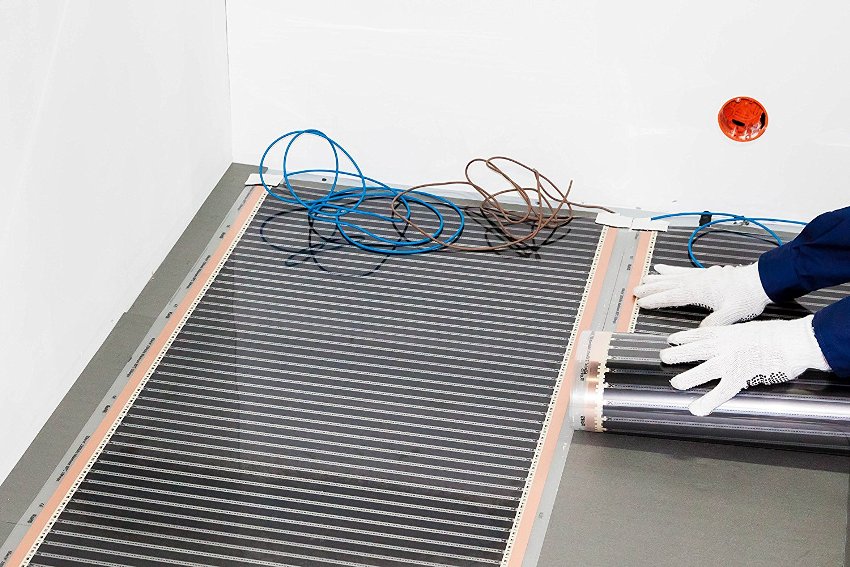

Después de completar el proceso de preparación, puede proceder directamente a la instalación de la película IR. El algoritmo para instalar una película de calefacción por suelo radiante debajo de un laminado es el siguiente:

• en primer lugar, es necesario cortar el material. La longitud de la tira no debe ser superior a 8 m;

• en la segunda etapa, se colocan las tiras. Para reducir el número de juntas, los expertos recomiendan colocar láminas de material infrarrojo a lo largo de una pared larga. La distancia desde el borde de la película a la pared debe ser de al menos 10 cm, y la distancia entre lienzos adyacentes debe ser de al menos 5 cm. La instalación de un piso con calefacción de película se realiza mejor en un método paralelo;
• luego debe acoplar los cables y aislar los contactos no utilizados. Los cables están conectados mediante abrazaderas especiales - terminales. Y para el aislamiento, se utiliza una cinta especial de betún, que tiene un alto coeficiente de sellado;
• luego, los cables del piso de infrarrojos se conectan debajo del laminado. Para hacer esto, debe conectar el cable al terminal y aislarlo;
• en esta etapa se montan los sensores de temperatura. Los expertos aconsejan comenzar estos elementos debajo del segundo lienzo (más cerca del punto medio). El sensor se instala de esta manera: debe pegarse a la parte inferior de la banda en una tira negra;
• luego, los pisos cálidos infrarrojos se conectan al dispositivo termostático. Para hacer esto, es necesario traer cables desde la película y el sensor de temperatura. La conexión en sí se realiza a través de un RCD;

• entonces es necesario comprobar cómo funciona la comunicación instalada. Para ello, se realiza una prueba de funcionamiento;
• El último paso en la instalación de un suelo de infrarrojos tiene en cuenta la instalación de un revestimiento de suelo adecuado sobre él, que en este caso está representado por un laminado.

¡Informacion util! El cable que pertenece al sensor se puede colocar en una protección corrugada. Esto simplificará el procedimiento de reparación si es necesario.

Se recomienda mantenerlo en la habitación durante 2-3 días antes de colocar el laminado. Esto es necesario para que adquiera la temperatura adecuada, lo que evitará aún más su expansión. Para familiarizarse con las peculiaridades del uso de películas IR en este caso, se recomienda leer reseñas en sitios de perfiles. Los pisos calientes de película debajo del laminado son los más comunes en la actualidad.

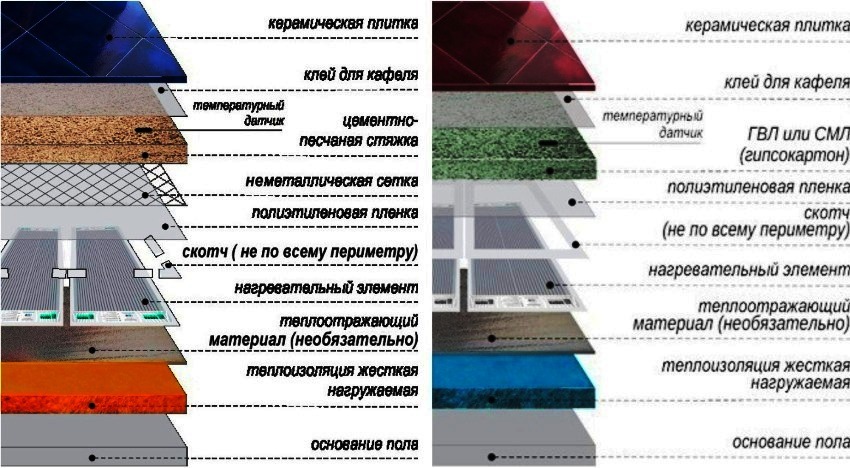

Instalación de suelos cálidos infrarrojos debajo de los azulejos

La instalación de un suelo IR debajo de baldosas de cerámica se puede realizar de dos formas: "seco" y "húmedo". En el primer caso, los elementos calefactores de la película no entran en contacto con la regla de cemento. A su vez, el método "húmedo" de instalar la película IR se realiza vertiendo un mortero de cemento sobre el sistema.

Consideremos el algoritmo de acciones para el método "seco":

1. Instalación de un lienzo de película, que se realiza de acuerdo con las mismas reglas que en el caso de organizar el calentamiento por infrarrojos debajo de un laminado.
2. Además, se realiza la instalación de una capa protectora, que a menudo se usa como película de polietileno.
3. En esta etapa, es necesario instalar una base debajo de la regla sobre la película. Para tales fines, las placas de yeso laminado (GKL) son excelentes. Al fijar las hojas, se debe tener especial cuidado, ya que existe el riesgo de dañar los elementos calefactores del piso de infrarrojos.
4. Luego se vierte una capa delgada de regla sobre el sustrato.
5. Las baldosas se colocan al final. Para ello, se utiliza adhesivo para baldosas estándar.

A su vez, la instalación de calefacción por suelo radiante por infrarrojos mediante el método "húmedo" es más rentable desde el punto de vista económico. Incluye los siguientes pasos:

• en primer lugar, es necesario instalar los elementos calefactores del piso de infrarrojos;

• luego se coloca la película protectora de plástico. Esta etapa es la más importante en todo el procedimiento del método "húmedo" de instalación del IC. Los expertos recomiendan colocar una película protectora de plástico en 2-3 capas;
• en la tercera etapa, se instala el refuerzo. Como regla general, se utiliza una marca de mampostería de metal para estos fines;
• luego se vierte la regla;

• al final es necesario colocar baldosas cerámicas.

¡Nota! El grosor de la regla no debe ser superior a 10 mm, de lo contrario, la eficiencia de dicho calentamiento disminuirá significativamente.

Por lo tanto, la instalación de calefacción por suelo radiante debajo de las baldosas se puede hacer con sus propias manos. Lo único que se necesita para esto es un estricto cumplimiento de la secuencia de trabajo.

caracteristicas: instalación de una película de piso cálido debajo de linóleo

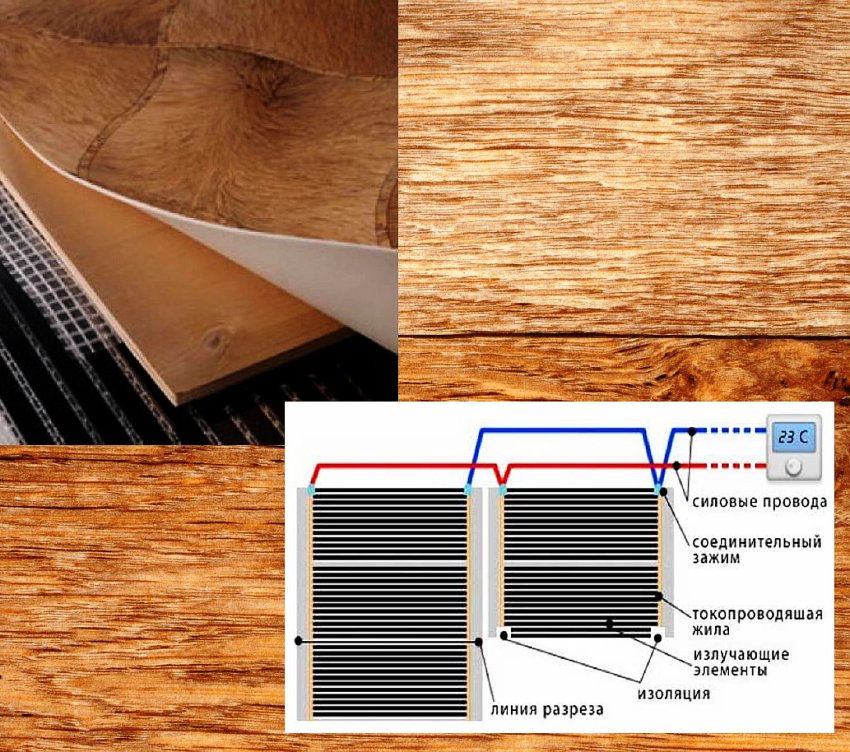

La instalación de un piso de infrarrojos debajo de linóleo tiene sus propias características. Consideremos este proceso paso a paso:

1. Al principio, se coloca el material aislante.
2. A continuación, debe cortar la tela IR en trozos de la longitud requerida.
3. En la tercera etapa, se realiza la instalación de pisos cálidos de película. Es importante recordar que deben colocarse con elementos de cobre.

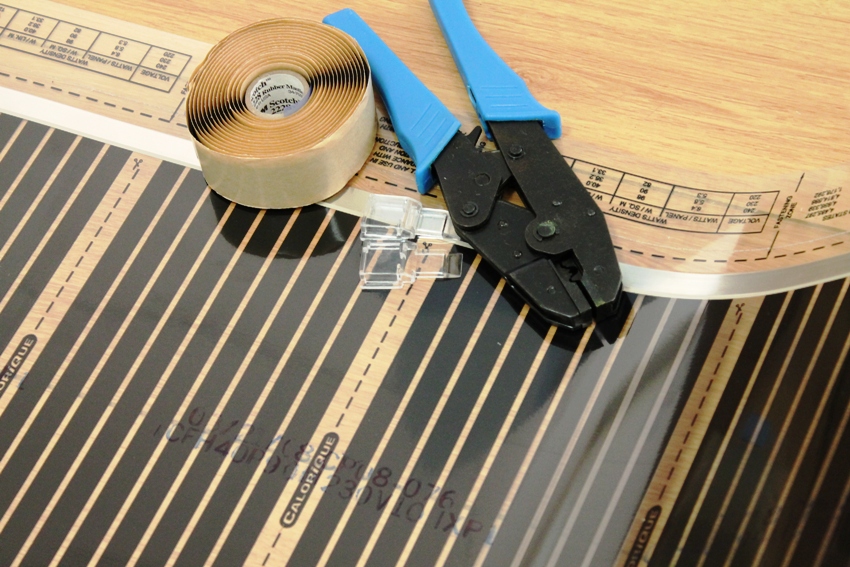

4. Luego, con unos alicates, los terminales de sujeción se montan en los elementos de alambre de cobre de la película.
5. En esta etapa, las tiras se fijan con cinta de doble cara. Esto es necesario para evitar su libre circulación.
6. A continuación, debe seguir el procedimiento para conectar la calefacción por suelo radiante a la red eléctrica.
7. Después de conectar el piso de infrarrojos, debe verificar su rendimiento.
8. Luego, se coloca una película protectora de polietileno sobre los elementos calefactores, que se fija con cinta adhesiva.
9. La penúltima etapa tiene en cuenta la instalación de la base para linóleo. Se pueden utilizar láminas de fibra de madera como base.
10. En la última etapa, se coloca linóleo.

Por lo tanto, se lleva a cabo la instalación de un piso cálido de película debajo del linóleo. Si no está seguro de sus propias habilidades, se recomienda ponerse en contacto con los maestros que harán todo el trabajo de manera eficiente y en cuestión de horas.

Calefacción por suelo radiante por infrarrojos: precios

En la actualidad se pueden encontrar diversas opciones para suelos IR de tipo carbono o bimetálico. Su costo varía de 300 a 1700 rublos. por 1 m², según fabricante y especificaciones. Algunos modelos de carbono pueden tener un revestimiento de grafito protector especial y costar hasta 2000 rublos.

La dependencia del precio de la empresa que fabrica los suelos IR se puede rastrear a simple vista. Por ejemplo, el precio de una calefacción por suelo radiante de película infrarroja Caleo puede superar los 2.000 rublos. por 1 m², mientras que Rexva vende algunos modelos de alta calidad por solo 300-400 rublos. El precio de una película de calefacción por suelo radiante para laminado es el más alto, lo que se debe a la gran demanda.

¡Nota! Si el costo del IR se indica inmediatamente para todo el rollo, se recomienda volver a calcular el costo de 1 m usted mismo. Algunas empresas utilizan este método para aumentar el precio de los productos.

El precio de una base reflectante de calor varía de 80 a 200 rublos. El modelo más simple de un termostato costará alrededor de 1200 rublos, y los dispositivos más caros equipados con programación táctil, 2500 rublos. El costo de los servicios de instalación también es diferente y puede variar de 200 a 400 rublos. por 1 m².

¿Dónde se pueden comprar suelos de película cálida? Estos sistemas de calefacción se pueden adquirir en cualquier tienda especializada o hipermercado de edificios. También puede comprar pisos cálidos de película infrarroja a través de Internet. Para hacer esto, debe ir al sitio que vende este producto y realizar un pedido.
