A pesar de que construir su propia casa en Rusia no ha sido algo exótico durante un cuarto de siglo, los clientes, y a veces incluso los contratistas, son muy superficiales sobre la planificación del diseño y "nimiedades" como la distribución de energía o la planificación de alcantarillado. Los expertos muchas veces no saben cómo hacer ventilación en una casa particular, enfocándose no en los conocimientos obsoletos de los años 80 obtenidos en las universidades, sino adquiriendo experiencia en el campo. Pero luego surge una conclusión lógica: si los diseñadores mismos crecieron como especialistas, simultáneamente con las nuevas tecnologías, entonces un "hombre con cabeza, manos y paciencia" es bastante capaz de un solo proyecto, especialmente con la motivación del propietario.
La ventilación eficaz en el hogar es un requisito previo para un microclima saludable
Contenido
Ventilación en la casa: requisitos y principios del dispositivo.
El componente más "invisible", pero muy importante, de una atmósfera confortable es la ventilación de la casa. Cuando ventanas de plastico inició un auge masivo en la instalación de bolsas de PVC con aislamiento acústico y aéreo casi absoluto. Sin embargo, el sistema de ventilación de las casas de la era soviética se diseñó de acuerdo con los estándares sanitarios de entonces, teniendo en cuenta los materiales y estructuras relevantes. La ventilación en una casa de madera de esa época era generalmente lo más natural y absoluta posible. Literalmente, en 2-3 meses, los propietarios de ventanas "silenciosas" comenzaron a resolver de manera independiente y al azar el problema de cómo hacer la ventilación en la casa, perforando agujeros en las paredes exteriores con sus propias manos, lo que solo empeoró la situación.
Debe pensar en la disposición de la ventilación incluso en la etapa de planificación de la construcción de una casa.
Sin embargo, los nuevos edificios modernos de varios apartamentos se están construyendo de acuerdo con los nuevos requisitos y estándares, por lo que este problema ha desaparecido para los inquilinos comunes. Pero aquellos afortunados que construyen su propia casa se ven obligados a tener en cuenta este factor, y después de todo, instalar la ventilación correcta en la casa no es nada barato, y en la mayoría de los casos el error costará una alteración costosa no solo del sistema de ventilación en sí, sino que también afectará al menos las estructuras del marco.
La instalación por su cuenta de un sistema de ventilación general de la casa es bastante realista, aunque con restricciones. Solo es necesario calcular el intercambio de aire, elegir el tipo de sistema (natural o forzado), tener en cuenta las condiciones climáticas a la hora de seleccionar los módulos del futuro sistema y, de hecho, montarlo.

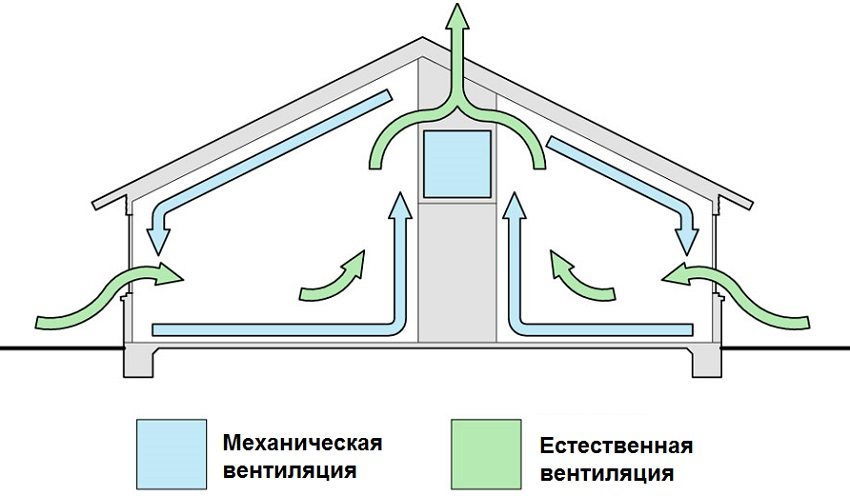

Esquema de intercambio de aire para ventilación mecánica y natural de la habitación.
Estimación preliminar
Dado que una casa privada no es un rascacielos de varios pisos, calcular el esquema de ventilación en la casa con sus propias manos no requiere mucho esfuerzo, aunque en realidad está regulado por cinco SNiP cruzados. En su forma más aproximada, el cálculo se ve así:
- en una zona residencial de menos de 20 m2 El intercambio de aire debe tener lugar a una velocidad de 3 m.3/hora;
- si el área de la habitación es superior a 20 m2, entonces no es apropiado utilizar el cálculo por área; el resultado puede ser muy diferente del real debido a las características específicas del diseño. Basta con utilizar otro método: tenga en cuenta que los valores de intercambio de aire deben ser de al menos 30 m3/ hora por persona;
- Los locales "sucios" (cocina, aseo, lavaderos, todo tipo de almacenes y talleres) requieren al menos 110 m3/hora. Una excepción es una cocina con estufa de gas, que en sí misma usa demasiado oxígeno. Requiere una entrada con una velocidad del aire de al menos 140 m3/hora.

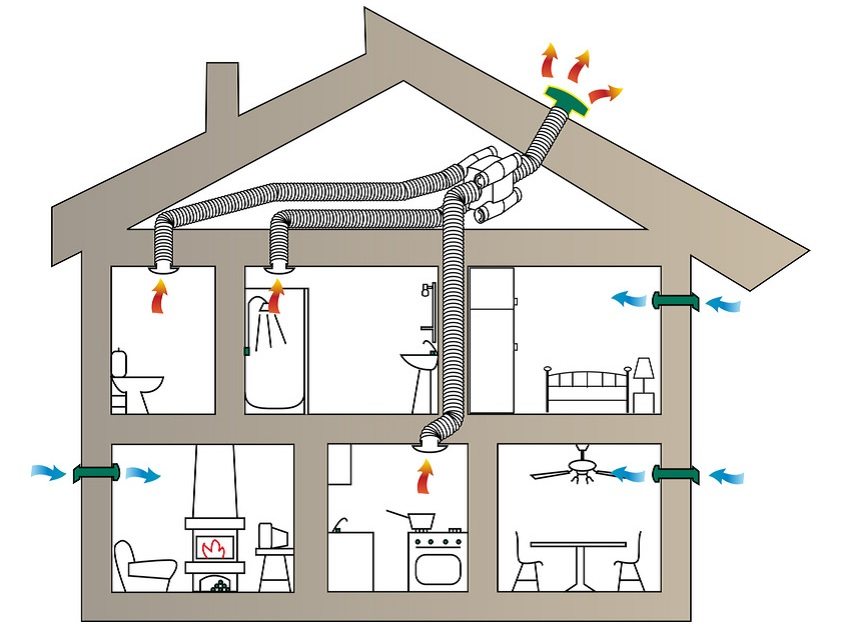

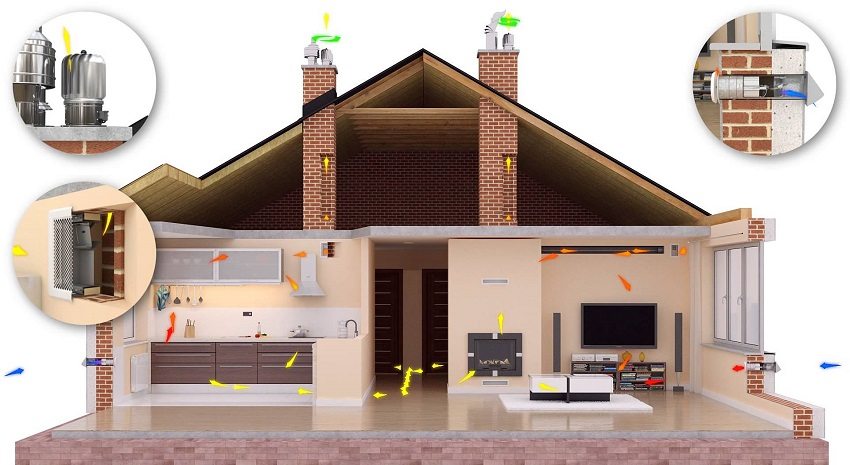

Elementos de la disposición del sistema de ventilación de extracción y suministro natural de una casa privada.
Estos parámetros son suficientes para calcular el sistema de ventilación de una casa privada en condiciones climáticas ideales (temperatura de verano +250C, en invierno alrededor de -50C) al usar ventilación natural... Sin embargo, a una temperatura de -200Reemplazar el volumen de aire en una hora por un factor de uno y medio del volumen de toda la casa, es equivalente a "calentar" a 0-50C. Debe tenerse en cuenta que la cantidad de energía gastada en la calefacción de espacios no es en modo alguno una función lineal de la diferencia de temperatura. El esfuerzo extra para calentar el aire entrante sería demasiado caro, incluso sin tener en cuenta la logística. E incluso cuando se alcanzan los parámetros óptimos, debe estar preparado para las corrientes de aire más severas debido a cambios repentinos en la temperatura del aire en diferentes habitaciones.
Solo queda elegir de antemano qué tipo de ventilación en un edificio residencial se utilizará: natural o forzada.
Para calcular cómo hacer correctamente la ventilación en la casa, es necesario distribuir correctamente los flujos de aire.
Ventilación natural en la casa
Obviamente, una casa de campo es mucho más grande que un apartamento de la ciudad, por lo que no tiene que pensar en SNiP al calcular. Es suficiente tomar valores de intercambio de aire iguales a 30 m3/ hora por persona, y el error de cálculo total no superará el 10-20%. Para calcular cómo ventilar adecuadamente la casa, en primer lugar, es necesario distribuir correctamente los flujos de aire.
La ventilación natural en una casa privada se puede organizar de manera muy simple: de todas las habitaciones "sucias" (cocina, baño, garaje, bodega, horno, salas técnicas), el aire se elimina mediante una campana extractora.

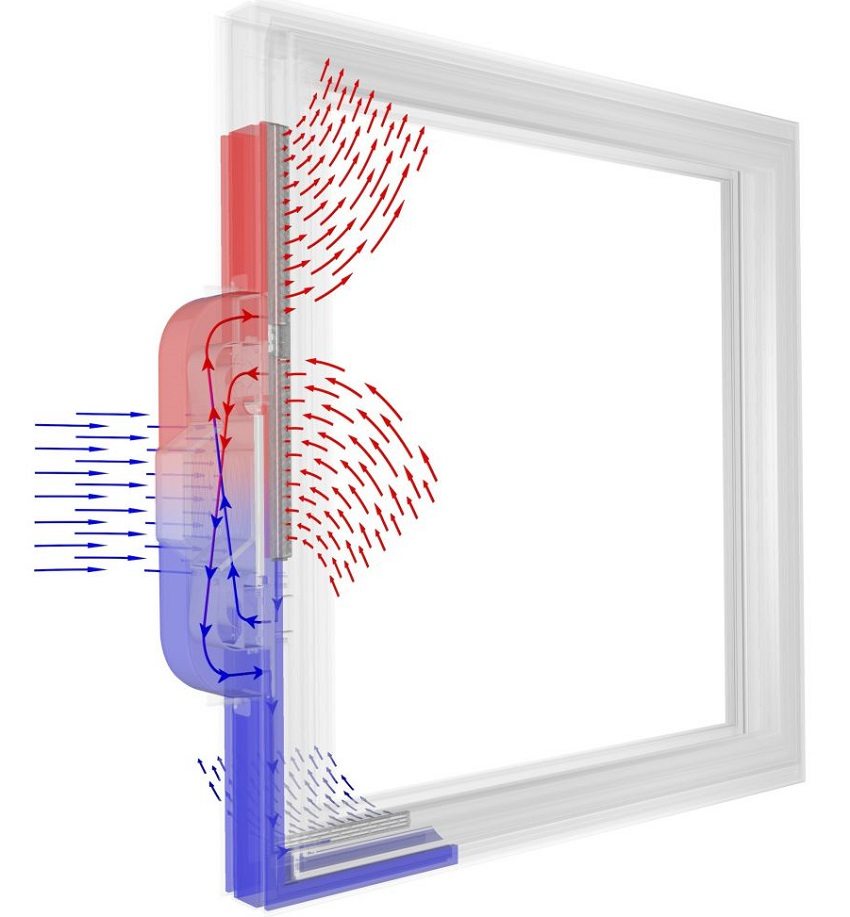

Una válvula de ventilación con un recuperador integrado en la ventana de metal y plástico proporcionará una entrada natural de aire fresco caliente en climas fríos.
Además, en el garaje, vale la pena equipar el "baúl" de gases de escape, que se coloca en el tubo de escape del automóvil.
En todas las salas de estar (habitaciones "limpias") es necesario equipar exclusivamente la entrada. La instalación de campanas extractoras en todas las habitaciones provoca una pérdida de calor y la creación de corrientes de aire, que tienen una temperatura en el suelo de 2-40C es más bajo que la altura de una persona.

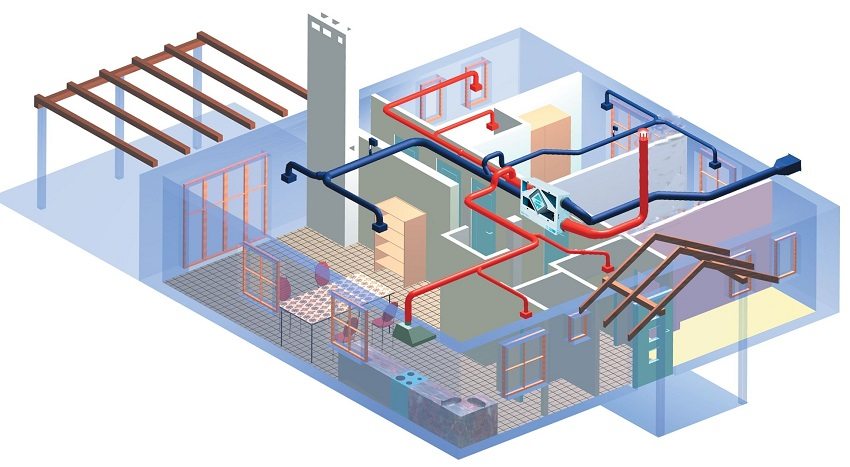

Esquema de suministro forzado y ventilación por extracción con recuperador.
Tracción y altura disponible
Para ventilación por extracción en una casa particular en el baño, en la cocina, en el inodoro, etc. se utilizó a pleno rendimiento, y constantemente, es necesario equipar estas salas con canales verticales. Y cuanto más alto sea el conducto de ventilación, mejor será el tiro, por lo que no es muy recomendable organizar la ventilación casera de acuerdo con el esquema con acceso a las paredes. Normalmente un proyecto típico ventilación de escape en casa determina la ubicación de dichos canales muy cerca unos de otros, para que puedan ubicarse en un eje común y para que salgan al techo lo más cerca posible de la cresta.Esto asegura la altura máxima de cada canal (es decir, y tracción) y le permite reducir significativamente la protuberancia de las tuberías sobre la superficie del techo.

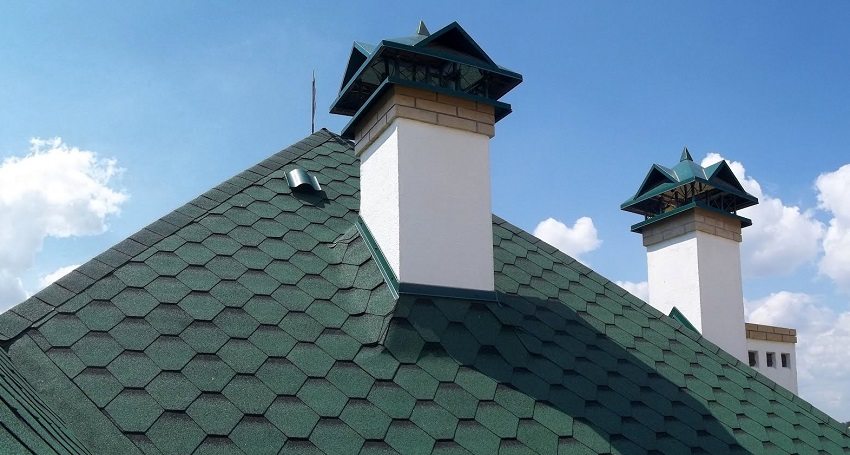

Para que la ventilación por extracción en una casa privada esté completamente activada, es necesario equipar conductos verticales
En las casas de ladrillos, los conductos de ventilación se colocan con el mismo ladrillo directamente en la mampostería de los muros de carga internos; esta es la solución más económica pero confiable. Sin embargo, en madera y casas de madera el uso de ladrillos únicamente para ventilación es simplemente poco práctico. Basta con utilizar tuberías de plástico baratas y tuberías de PVC para distribuir la ventilación en las paredes de una casa particular, o incluso puede limitarse a las tuberías para aguas residuales: son mucho más baratas y, además, notablemente más resistentes. Además, las instrucciones para organizar la ventilación de tuberías de plástico en una casa privada (fotos, videos, ilustraciones y diagramas que las explican) se pueden encontrar en abundancia en recursos especiales de Internet debido a la simplicidad del diseño.
¡Importante! Los arquitectos no solo intentan evitar las tuberías altas para la ventilación de salida: después de todo, siempre es útil enfundar y aislar la salida del canal para una ventilación adecuada en una casa privada. Esto eliminará la condensación dentro del conducto y será mucho más fácil proteger el "escape" de la tubería con una tapa contra la nieve y la lluvia.

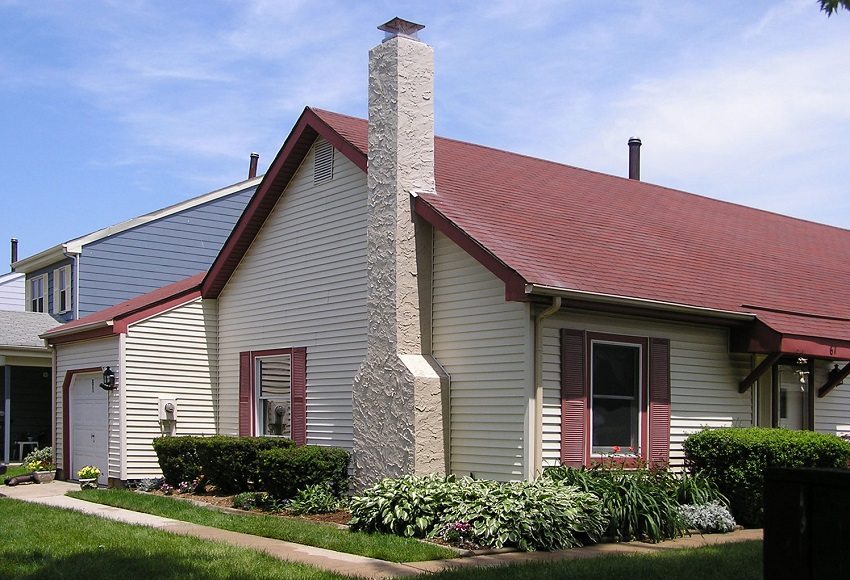

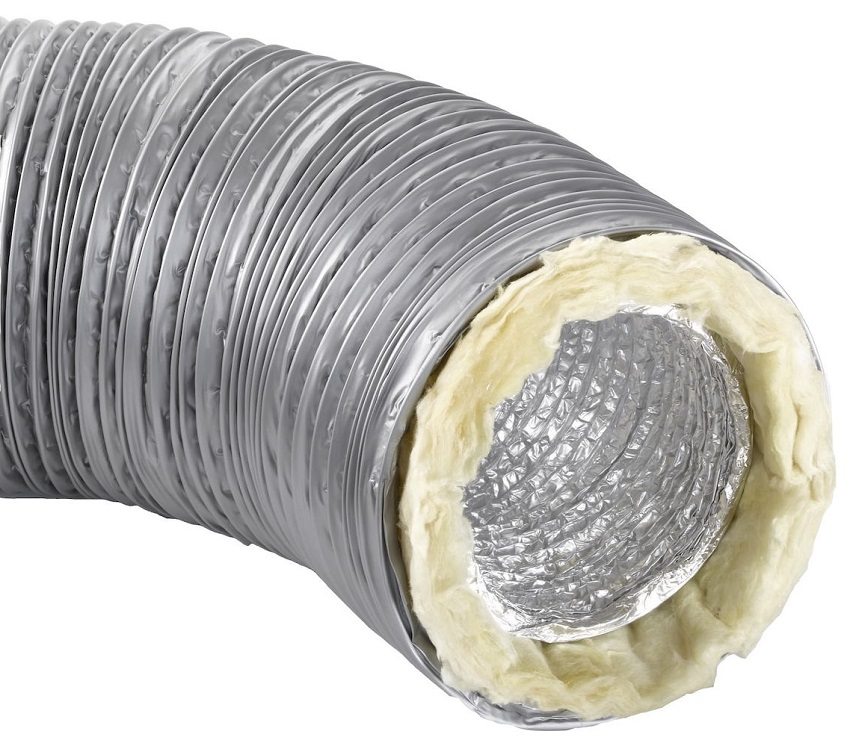

Tuberías de ventilación debe estar aislado para evitar la condensación
Hay un matiz más. En edificios de apartamentos en el 90% de los casos, los conductos de escape y tuberías de alcantarillado ubicado en una mina comun. Pero para la construcción individual, tal solución a la cuestión de cómo hacer que la ventilación en la casa sea muy indeseable. Debido a su altura, un edificio de gran altura siempre cuenta con una tracción excelente, pero una cabaña baja, bajo ciertas condiciones climáticas, puede encontrar el efecto del empuje inverso. Se proporcionará "aroma" de alcantarillado en toda la casa.
Artículo relacionado:
|
Para resolver este problema, los artesanos a menudo sugieren instalar una válvula de retención de aire al final del tubo de escape. Sin embargo, debe recordarse que en caso de acumulación de hielo, la válvula a menudo se bloquea.

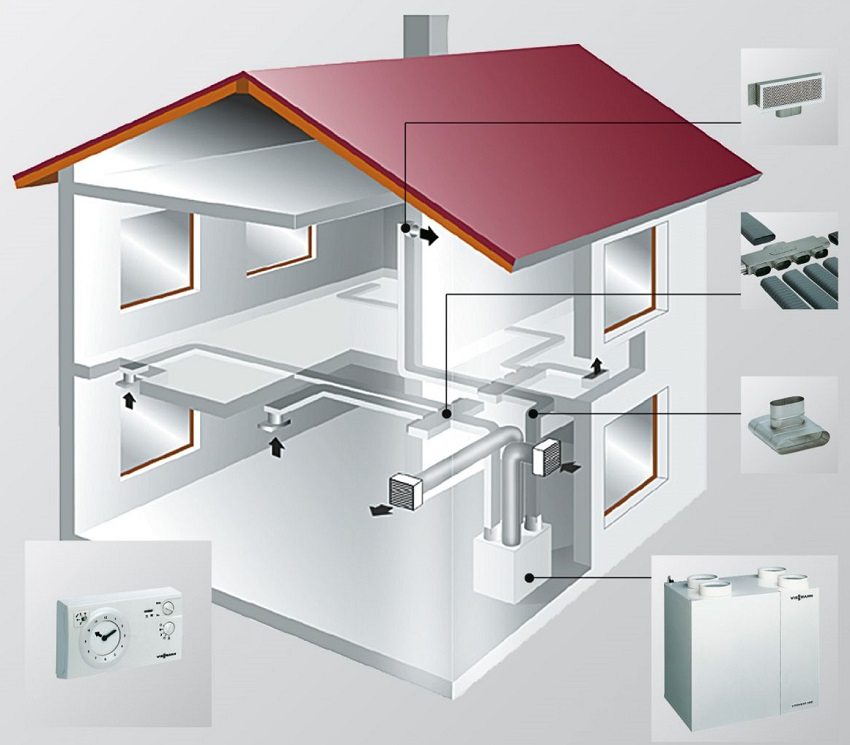

Elementos de suministro mecánico y ventilación por extracción con control automático
Fortalecimiento de la tracción a la salida
Una casa de campo rara vez supera los 5 metros de altura, por lo que la tracción puede ser inadecuada. Por lo tanto, no debes olvidarte de llevar cableado eléctrico al canal. Si el empuje no es suficiente, la instalación del ventilador con una rejilla en el "escape" de la tubería tomará solo 15 minutos.
¡Importante! Casi todos los ventiladores domésticos se pueden instalar en tuberías con un diámetro de 100 mm. Y no todos los ventiladores (axiales o canal) será efectiva, a pesar de las características indicadas en el pasaporte. Están adaptados a las corrientes horizontales y no pueden empujar el aire hacia arriba.

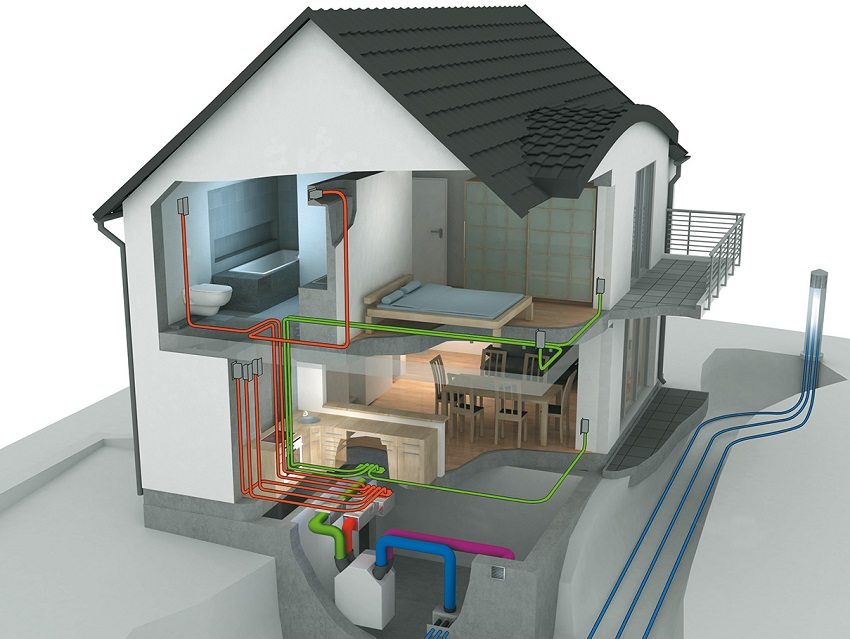

Sistema combinado de suministro y ventilación de escape de una casa privada.
Para flujos verticales, los dispositivos centrífugos son óptimos. A pesar de la menor potencia en términos de características, la asimetría de la conexión al eje del cuerpo del dispositivo y tres veces el precio, "trabajan por sí mismos" hasta el último electrón.
Acceso de entrada fresca
En realidad, la entrada en sí la proporcionan principalmente los marcos de las ventanas, o mejor dicho, las rejillas de ventilación ordinarias o plegables con o sin rejillas de entrada y microventilación. Sin embargo, en invierno el aire vendrá frío, por lo que se pueden incorporar ventiladores en la unidad de vidrio o en el marco de la ventana. Antes de ingresar a la habitación, el aire fresco de la calle ingresa al sistema de conductos de ventilación, de donde toma una pequeña cantidad de calor de la habitación. La eficiencia del ventilador permite, por ejemplo, elevar la temperatura del aire fresco de -200De a 00C, que eliminará casi por completo el efecto "suelo frío".

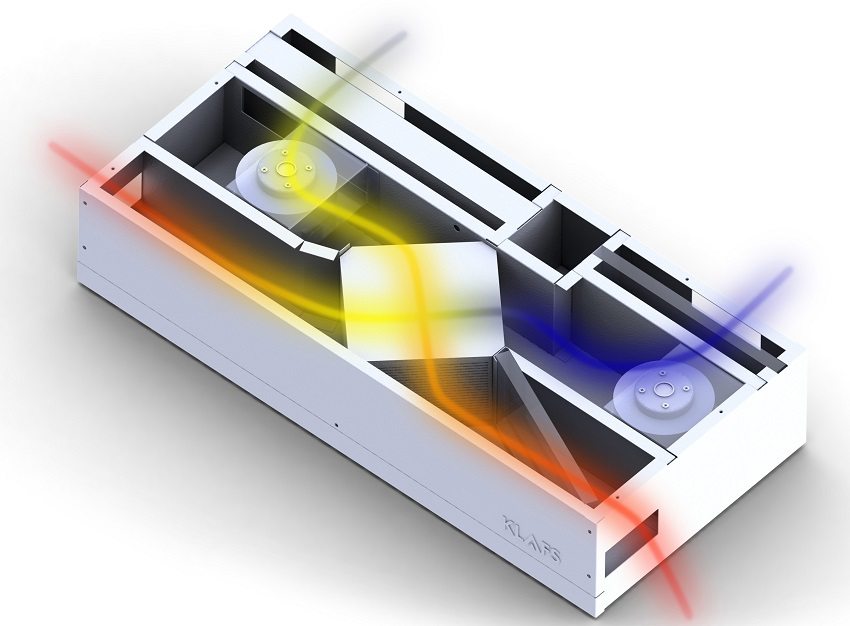

En la estación fría, el recuperador proporciona calentamiento del aire suministrado debido al intercambio de calor entre la corriente fría entrante y la cálida extraída de la habitación.
Dado que la casa se está construyendo desde cero, es más fácil y más práctico usar válvulas de pared, que son aberturas en la pared que se cierran mediante válvulas o pestillos ajustables accionados por resorte. Evidentemente, no cambian la temperatura del aire, pero nadie se molesta en colocarlos encima o detrás de la batería. En este caso, el diseño de los marcos de las ventanas generalmente carece de importancia.
¡Importante! Un momento aparte son las calderas, hornos y chimeneas, ya que consumen mucho oxígeno. Si la caldera ya está conectada al sistema de gases de combustión coaxial, entonces no hay que preocuparse por su ventilación especial. De lo contrario, solo necesita agregar válvulas de suministro.

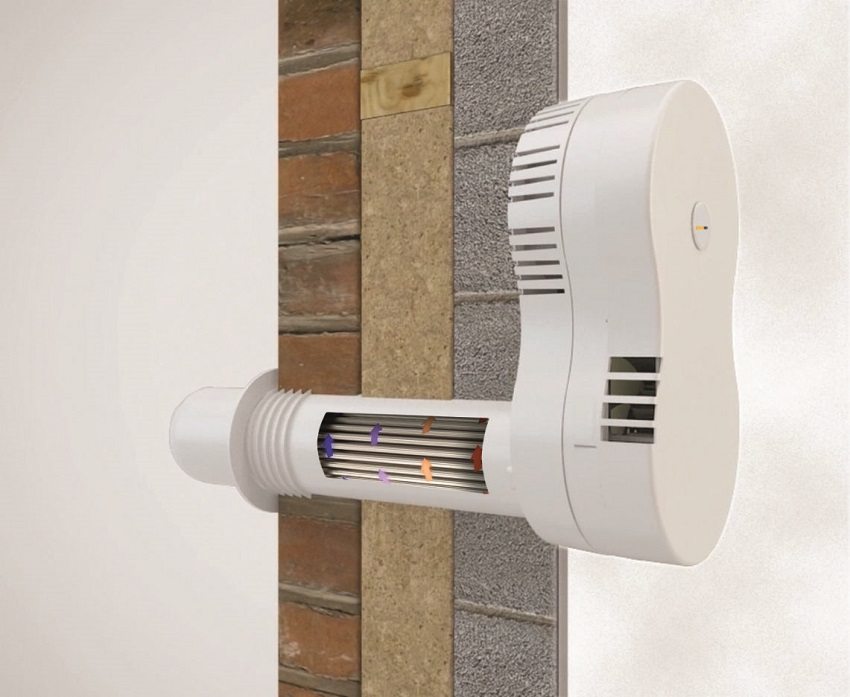

Compuerta de suministro de ventilación de pared con recuperador
Para una chimenea, la solución ideal sería su propio canal desde la calle, que conduzca directamente debajo de la zona de combustión. Esto asegurará la selección mínima de oxígeno del volumen total de la habitación, el aire entrante se calentará inmediatamente y la chimenea se quemará mucho mejor debido a la afluencia de oxígeno del exterior.
Ventilación forzada
El clima ruso, en cualquier caso, requiere una calefacción competente, por lo tanto, la ventilación natural en una casa de campo no es suficiente en todas las regiones del país. En la gran mayoría de los casos, el problema del aire frío solo se puede resolver mediante la ventilación forzada, que, a su vez, puede ser centralizada o local.

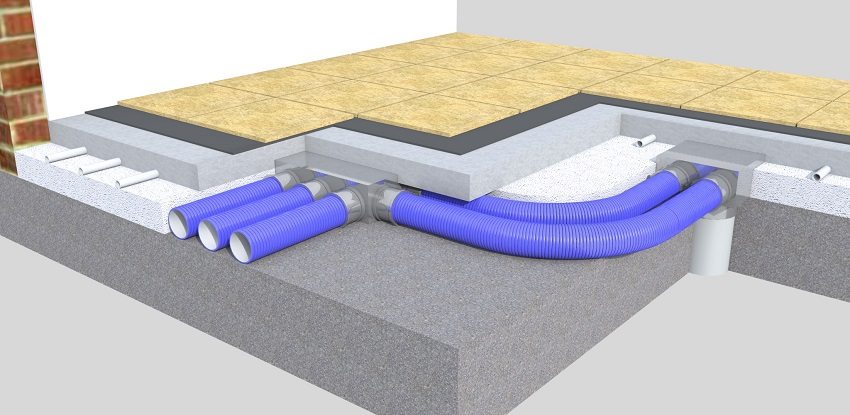

El enrutamiento del conducto de ventilación se puede instalar en la regla del piso
Sistema centralizado
En el caso más simple, se usa la opción más presupuestaria: tenga cuidado, ya que los diseñadores, en un intento de reducir la estimación, a menudo la ofrecen cuando toda la red de tuberías de las habitaciones "sucias" se une a un punto, donde un potente ventilador expulsa el aire. Al mismo tiempo, la entrada sigue siendo natural, a través de ventanas y válvulas. Sin embargo, este sistema no es fundamentalmente diferente de uno natural, porque el aire de suministro todavía se enfría. Se puede lograr exactamente el mismo efecto, pero mucho más económico, instalando un "escape" separado con ventiladores para la cocina y el baño. Obviamente, esto es dinero por el desagüe, y literalmente.
El sistema de ventilación centralizada con control automático proporciona filtración, calefacción o refrigeración, el nivel deseado de humedad del aire suministrado, así como la eliminación del aire de escape del local
En un sistema real de suministro y escape, los conductos de aire de entrada y salida convergen en una unidad de ventilación, que puede consistir en ventiladores de suministro y escape, recuperador, calefactor y automatizacion. Es decir, el aire se suministra y se expulsa. Al mismo tiempo, si compra un recuperador para el sistema de ventilación de una casa privada, su instalación proporcionará no solo calefacción del aire entrante, sino también ahorros significativos en electricidad o combustible. Esto se debe al intercambio de calor de los flujos en el recuperador, que es un bloque en el que dos flujos de aire se acercan entre sí a través de tubos delgados: el cálido de la habitación y el frío de la calle. Durante decenas a cientos de metros de recorrido, el aire caliente emite energía térmica a la corriente fría entrante, lo que proporciona un ahorro de calor del 25-50%. El recuperador se apaga en verano.
Después del dispositivo con recuperación, se instala un calentador, cuyo funcionamiento está controlado por la automatización. La temperatura del aire después de la recuperación se eleva a un cómodo + 10-150C. La automatización agrega la capacidad de regular suavemente los flujos de entrada y salida independientes.
El sistema de ventilación centralizada requiere la instalación de equipos muy costosos
Ventilación local forzada
El sistema centralizado también puede realizar funciones adicionales, la principal de las cuales es la filtración mecánica del flujo de aire entrante.
Pero debe tener en cuenta ciertas desventajas:
- equipo caro;
- la presencia de una red de tuberías de gran sección transversal en toda la casa requiere una instalación calificada;
- el bloque central en sí es bastante ruidoso y solo por esta razón requiere una sala técnica separada de 6 o más metros cuadrados.
Sin embargo, para las casas pequeñas, también existe un compromiso razonable: disposición de ventilación forzada local.

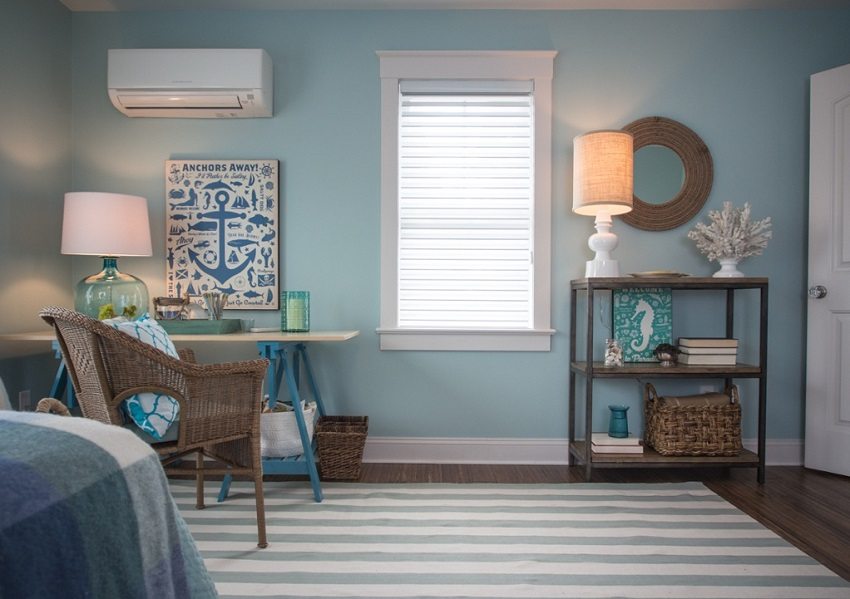

La ventilación local de las instalaciones evitará el costo de colocar conductos de aire.
El mercado ofrece una amplia gama de unidades de ventilación de pequeño tamaño diseñadas para una habitación. También están equipados con ventiladores, filtro, recuperador, calentador e ionizador. Exteriormente, se diferencian poco de los aires acondicionados ordinarios, no necesitan ningún conducto de aire, excepto quizás una pequeña salida al exterior.
Es decir, de hecho, varios de estos dispositivos "bloquearán" completamente las viviendas. Eso es solo para resolver el problema de cómo ventilar el baño, el inodoro, la cocina y, posiblemente, el sótano en una casa privada, aún necesitará instalar canales de ventilación natural.
Pero tal solución de compromiso es bastante posible de obtener sin contactar a especialistas: será suficiente usar instrucciones detalladas con diagramas y fotos. La ventilación en una casa privada en este caso se puede hacer a mano.
