Campana en el sótano: cómo hacer la ventilación correctamente con sus propias manos.

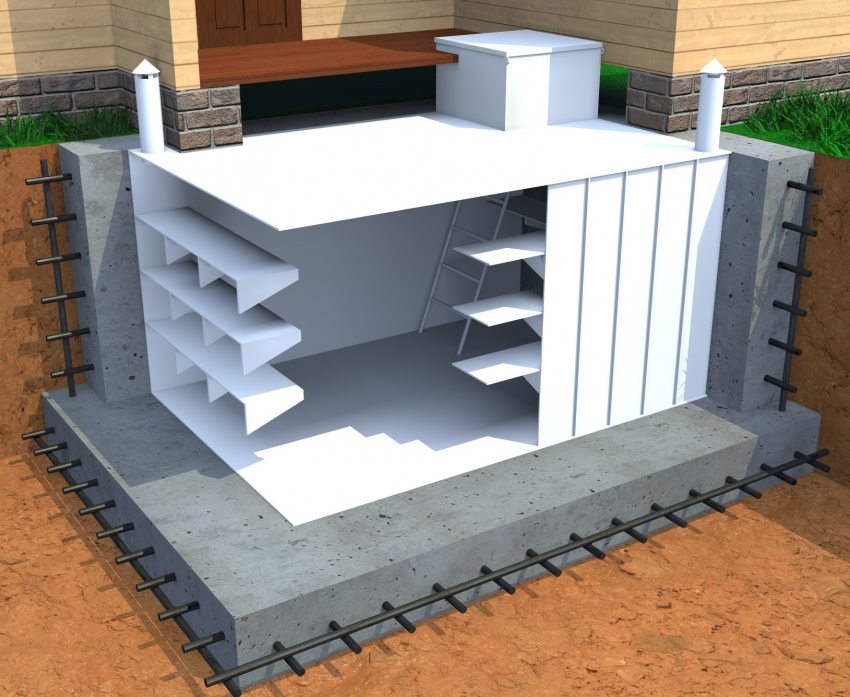

Una construcción como un sótano a menudo se instala en el campo, debajo de una casa o edificio anexo. La bodega se utiliza para el almacenamiento y conservación de alimentos frescos, y para su funcionamiento eficiente debe contar con el microclima adecuado. Un elemento importante de su disposición es la campana extractora en el sótano: puede aprender cómo hacer la ventilación correctamente a partir de numerosas instrucciones y videos temáticos. La ventilación puede ser natural o forzada.

Dispositivo de extracción en la bodega

Hay varias opciones para proporcionar el microclima en el almacenamiento mediante ventilación. La circulación de aire puede ocurrir de forma natural o tal vez con la ayuda de ventiladores especiales. Además, el sistema de ventilación puede equiparse con dispositivos adicionales que aumentarán la eficiencia de su funcionamiento.

El elemento principal de cualquier sistema de ventilación son las tuberías. Suelen haber dos de ellos:

1. Tubo de escape: a través de él, el aire sale de la habitación. Se monta en la esquina superior del sótano y debe sobresalir 0,5 m por encima de la cumbrera La condensación puede acumularse en la chimenea, por lo que se debe aislar adicionalmente con lana mineral u otros materiales.
2. Tubo de entrada: sirve para suministrar aire fresco al almacenamiento, montado en la esquina opuesta al tubo de escape. La abertura de la tubería de suministro debe ubicarse aproximadamente a 40-60 cm del piso del sótano, y su extremo exterior debe estar significativamente elevado sobre el nivel del suelo.

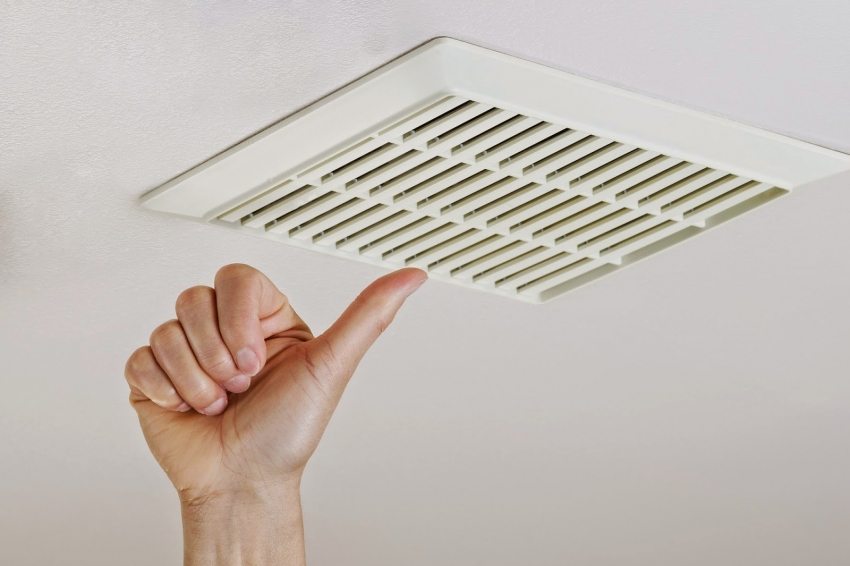

Además de las tuberías, al organizar un sistema de ventilación de aire, se utilizan amortiguadores, ventiladores, deflectores y, si es necesario, equipos climáticos especiales.

Ventilación natural

La forma más sencilla de garantizar una temperatura óptima y aire fresco en el sótano es instalar ventilación natural.

Al disponer la ventilación adecuada de la bodega de forma natural, recibirá los siguientes beneficios:

1. Bajo costo de construcción. Al instalar ventilación natural, solo gasta dinero en materiales de construcción, que no son tan necesarios para ello.
2. La posibilidad de instalar el sistema no solo durante la construcción del sótano, sino también después de su finalización.
3. Facilidad de instalación. No se necesita mucho tiempo y esfuerzo para crear un sistema de circulación de aire natural en una instalación de almacenamiento subterránea.

Las desventajas de un sistema de ventilación de este tipo en la bodega incluyen el hecho de que con su ayuda no será posible regular claramente el régimen de temperatura. Además, si la temperatura exterior es la misma que en el sótano, entonces la circulación de aire simplemente no ocurrirá.

¡Aviso util! Si los productos almacenados necesitan un cierto régimen de temperatura, es mejor utilizar un sistema de ventilación forzada. Le permitirá regular con precisión el microclima en el sótano.

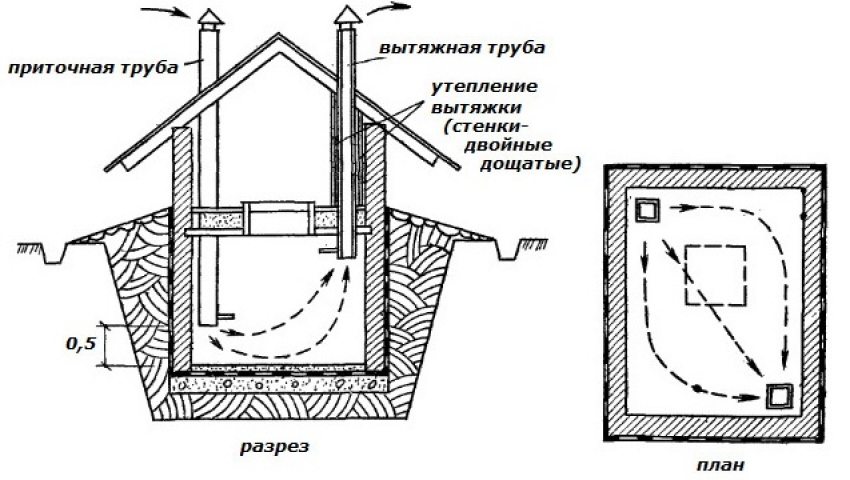

Instalación de un sistema de ventilación natural.

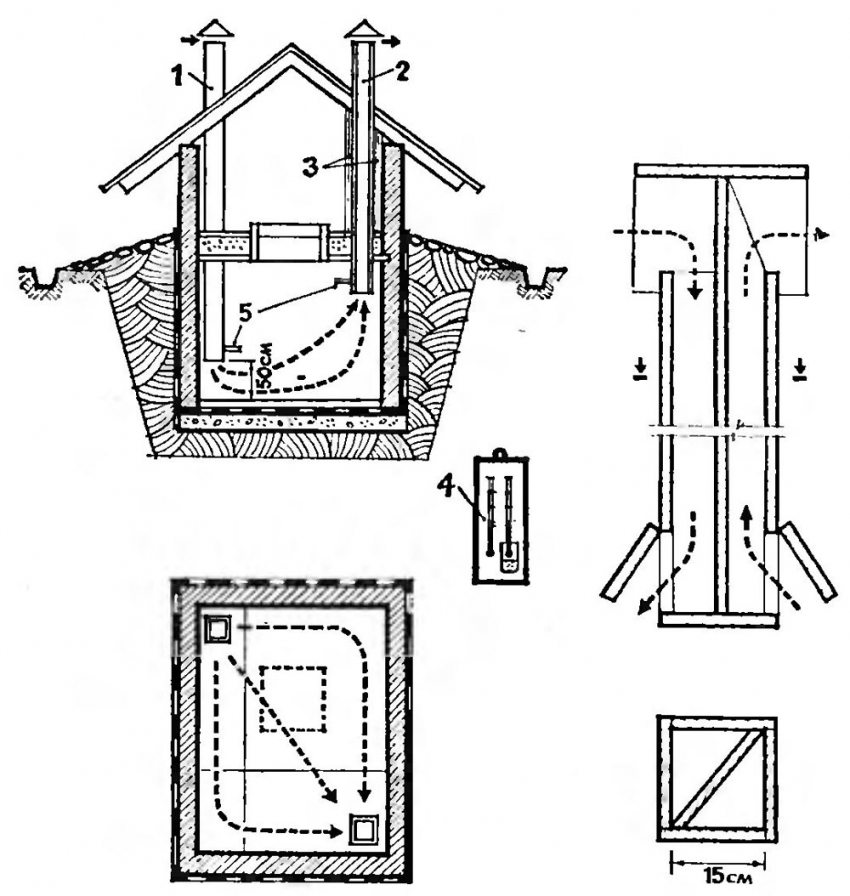

Para que el aire en el sótano circule naturalmente, se necesitan dos tuberías. El material de las tuberías puede ser diferente, recientemente se utilizan a menudo tuberías de PVC: son económicas, livianas y duraderas. Además, las tuberías de ventilación pueden ser metálicas, plásticas e incluso de hormigón armado. La sección transversal de las tuberías se selecciona según el volumen de almacenamiento. Por ejemplo, la sección óptima de una tubería de ventilación en un sótano con un área de 6-8 m² es de 120x120 mm.

Si va a hacer una campana en un sótano con una tubería, entonces su sección transversal debe ser mayor. Por ejemplo, para el mismo sótano de 6-8 m², comienza desde 150 mm. El uso de una sola tubería es posible en casos con pequeñas instalaciones de almacenamiento. Con esta opción de diseño, se ubican dos canales en una tubería a la vez: suministro y escape. Cada uno de ellos está equipado con su propio amortiguador, con la ayuda del cual se regula la intensidad de la entrada y salida de aire.

Al instalar una campana natural en una bodega con sus propias manos, debe tener en cuenta una serie de matices:

• cuanto mayor sea la abertura de la chimenea, mayor será la eficiencia de la circulación de aire en el sistema;

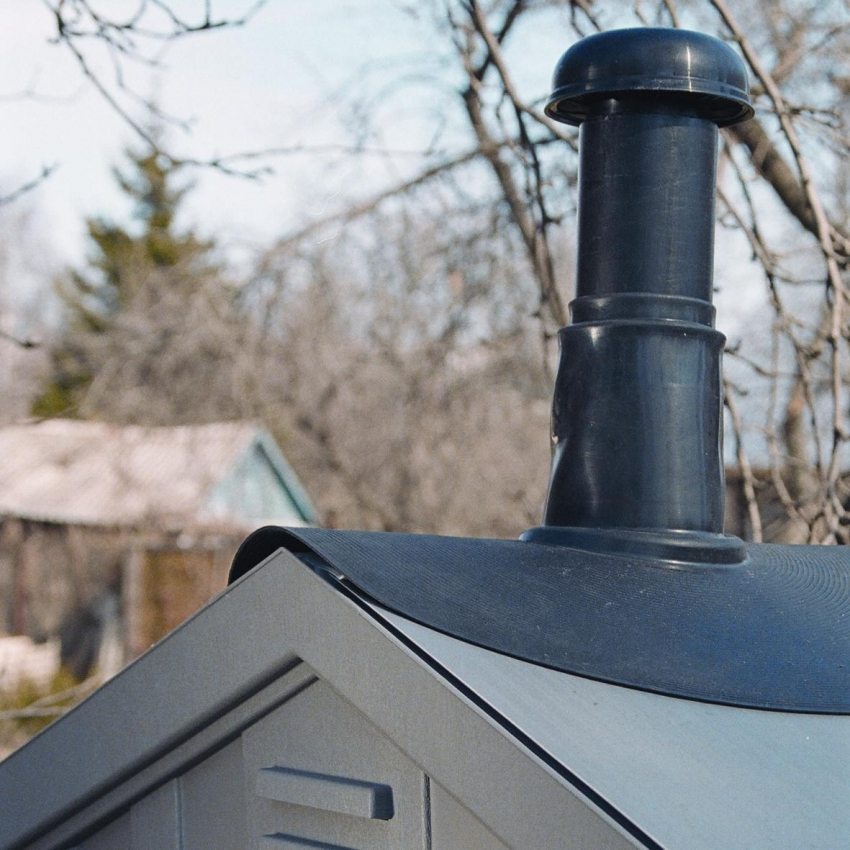

• las salidas externas de las tuberías deben cubrirse con viseras especiales, de lo contrario, caerá agua de lluvia o nieve en ellas;

• cuantos menos giros y dobleces tengan las tuberías, mejor será la ventilación;
• Ambos tubos deben tener el mismo diámetro.

La ventilación natural para almacenamiento pequeño es una opción simple y efectiva para una campana de sótano. ¿Cómo se hace el mismo sistema eficiente para un gran almacenamiento? En este caso, no puede prescindir de la inyección de aire forzado.

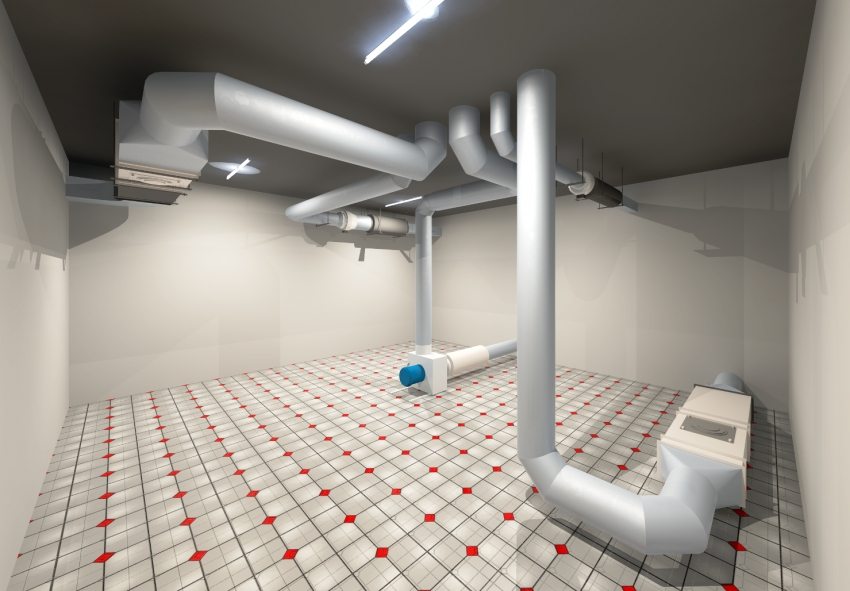

Instalación de ventilación forzada de la bodega con dos conductos y uno

Como regla general, se instala un sistema de circulación de aire forzado en dos casos. El primero de ellos es la presencia de una gran zona de almacenamiento de más de 40 m². La segunda opción es un sótano, que no se utiliza para almacenar alimentos, sino como gimnasio, sala de juegos u otra habitación similar.

En ambos casos, la instalación de un sistema de ventilación de tipo forzado no solo asegurará el flujo de aire y mantendrá la temperatura establecida, sino que también le permitirá deshacerse del exceso de humedad y humedad. El último punto es muy importante si se instalan deportes u otros equipos costosos en el sótano.

A diferencia del natural, el sistema de ventilación forzada en el sótano se caracteriza por las siguientes ventajas:

1. La circulación del aire no depende de la diferencia de temperatura en el sótano y el exterior.
2. No solo es posible enfriar, sino también calentar el aire en la habitación, así como su filtración.
3. Con la ayuda de dispositivos especiales, puede ajustar fácilmente la intensidad de la circulación del aire.

Las desventajas de esta opción incluyen la necesidad de un mantenimiento regular, una instalación más complicada en comparación con el sistema natural y el alto costo de los componentes. Además, el funcionamiento del sistema forzado depende de la disponibilidad de la fuente de alimentación, lo que significa que tendrá que instalar cableado adicional. Y en el caso de un corte de energía, el sistema dejará de funcionar por completo.

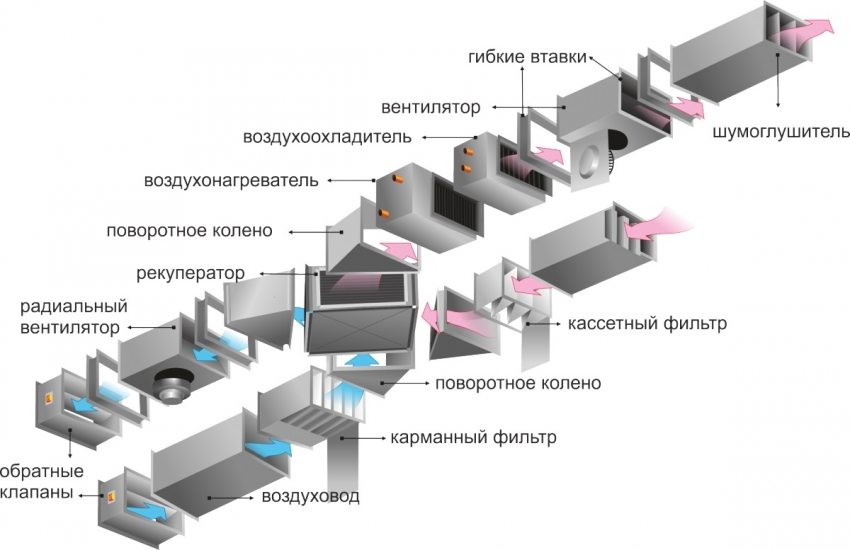

Opciones para organizar un sistema de ventilación forzada.

Hay varios tipos de sistemas de circulación de aire forzado en el almacenamiento subterráneo. El primero de ellos implica el uso de ventiladores eléctricos.

¡Aviso util! Si decide utilizar ventiladores, asegúrese de cuidar su protección de la humedad y otras influencias adversas que afecten al equipo subterráneo.

Puede haber dos o uno ventiladores en la disposición de ventilación forzada en el sótano. Un ventilador está montado en la chimenea en el lado del almacenamiento, y el aire debe expulsarse con su ayuda. Dos ventiladores son una opción para habitaciones más grandes. En este caso, el segundo se coloca en la tubería de suministro y sirve para bombear aire al almacenamiento.

Los ventiladores pueden funcionar en varios modos, por lo que puede controlar la entrada y salida de aire y mantener la temperatura requerida en el sótano. La energía se puede suministrar desde la red eléctrica principal si el sótano está ubicado debajo de un edificio residencial o garaje, así como desde un generador de energía separado.

Si está instalando ventilación forzada en el sótano debajo de la casa, será más fácil proporcionar suministro de energía a los ventiladores que en un almacenamiento subterráneo separado. En este último caso, el cableado y el equipo deben aislarse adicionalmente de la humedad.

La segunda versión del sistema forzado implica el uso de energía eólica en lugar de electricidad. Para hacer esto, se monta un dispositivo especial en el tubo de escape: un deflector, que atrapa los flujos de aire y transfiere energía a los ventiladores. Vale la pena detenerse en el deflector con más detalle.

Deflector para ventilación en el sótano: cómo hacer un dispositivo con tus propias manos.

El principio de funcionamiento del deflector es que los flujos de aire, que se diseccionan contra el difusor, crean un mayor tiro en la tubería de ventilación, por lo que se lleva a cabo la circulación de aire. El uso de deflectores le permite ahorrar electricidad, así como aumentar la eficiencia del sistema de ventilación forzada. Además, este diseño se puede utilizar con éxito en un sistema de tipo natural.

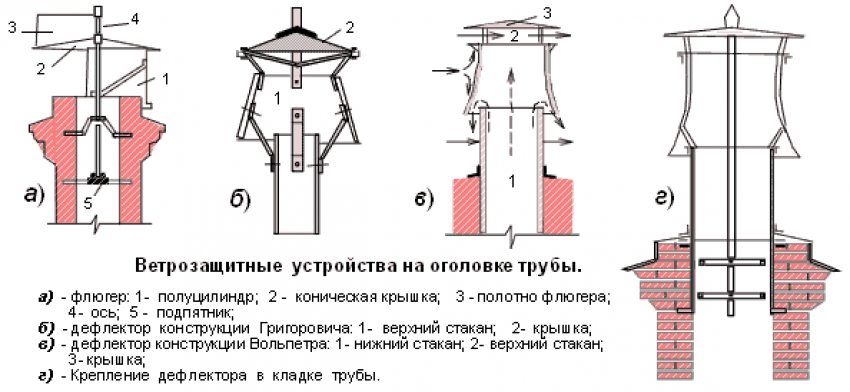

Hay varios tipos de deflectores. Consideremos los más populares.

ASTATO - un deflector que puede ser accionado por un motor eléctrico o por el viento. El diseño del dispositivo implica la presencia de un sensor especial que apaga automáticamente la tracción mecánica cuando hay suficiente fuerza del viento. Esta versión del dispositivo es beneficiosa para usar en casos donde la fuerza del viento no siempre es suficiente para asegurar la circulación normal del aire. El motor eléctrico en estos modelos es bastante económico, por lo que no tiene que preocuparse por el consumo excesivo de energía.

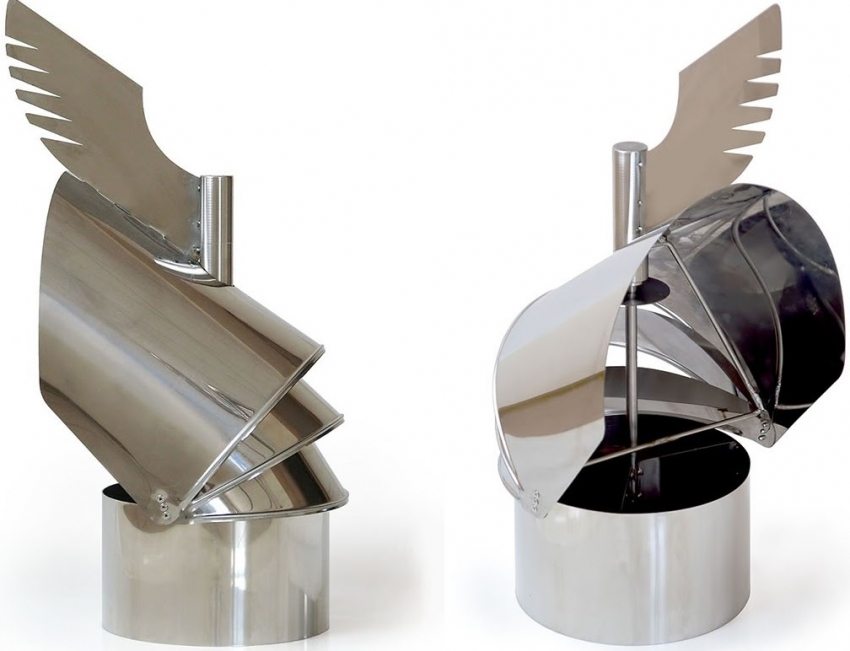

Veleta deflectora - gira exclusivamente por la fuerza del viento, bueno porque puede adaptarse a cualquier dirección de los flujos de aire.Las desventajas incluyen el hecho de que los rodamientos que forman parte de la estructura necesitan una lubricación regular y un reemplazo periódico. Además, si usa un deflector de este tipo en el circuito de ventilación de la bodega, tenga en cuenta que a bajas temperaturas su mecanismo puede congelarse.

Deflector estático - un modelo relativamente nuevo, que se caracteriza por la presencia de un ventilador de expulsión. A un costo relativamente alto, tiene ventajas tales como un nivel de ruido reducido durante el funcionamiento, alta eficiencia y eliminación de humedad del sistema.

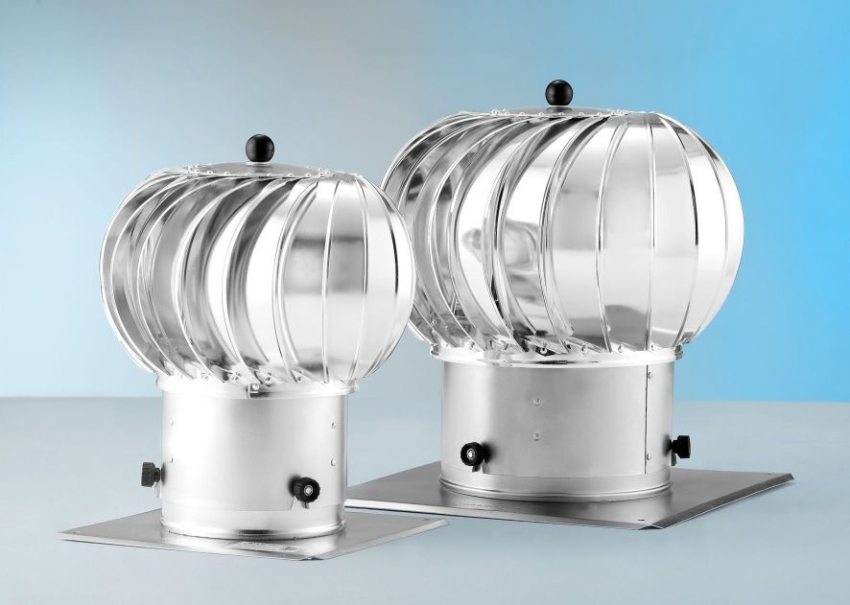

Turbina rotativa - Se instala en áreas con fuertes vientos estables, por lo que este diseño no es muy popular.

Además, hay deflectores esféricos y en forma de H, deflectores Grigorovich y otras opciones. La elección del modelo depende de las características del sistema de ventilación y del área en la que se encuentra el sótano.

¡Aviso util! El deflector Grigorovich se considera el más fácil de fabricar, por lo tanto, si está instalando un sistema de ventilación de suministro y extracción convencional, es mejor usarlo.

Hacer un deflector con tus propias manos.

Este dispositivo suele estar hecho de láminas de acero galvanizado o inoxidable, así como de plástico. Los modelos de plástico son más baratos que sus contrapartes de acero y se ven más atractivos, pero no presumen de durabilidad. Además, los deflectores de plástico son muy sensibles a las altas temperaturas, por lo que no conviene instalarlos si el sistema de ventilación combina las funciones de una chimenea.

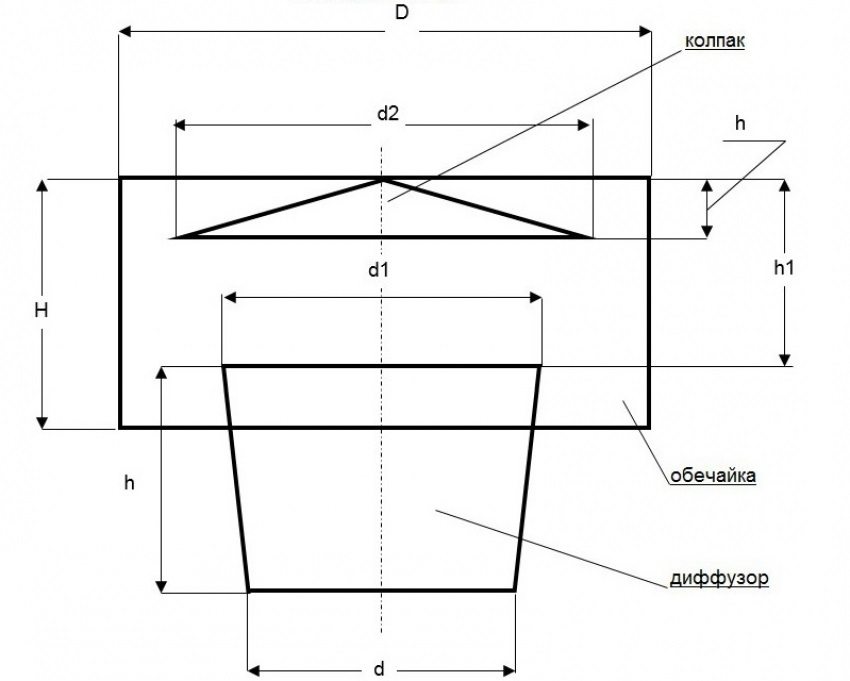

Antes de proceder directamente a la fabricación del deflector, es necesario calcular sus parámetros. La altura del deflector se calcula mediante la fórmula: H = 1,7xD, en la que D es el diámetro de la tubería de ventilación. El ancho de la campana es 1,8 veces el diámetro y el ancho del difusor es 1,3 veces el diámetro.

Los dibujos de bricolaje del deflector de ventilación se hacen en cartón o papel grueso, después de lo cual se cortan partes de metal o plástico. Para trabajar necesita las siguientes herramientas y materiales:

• papel o cartón para dibujos;
• tijeras de metal para cortar piezas;
• chapa de metal o plástico;
• marcador o lápiz de construcción;
• taladro con taladros de varios diámetros.

También se recomienda utilizar equipo de protección personal cuando se trabaja, es decir, gafas y guantes especiales. La propia fabricación del deflector se realiza en el siguiente orden:

1. Los contornos del producto se transfieren del dibujo a la hoja de metal. Esto incluye barridos del capó, cilindro exterior, puntales y difusor.
2. Con unas tijeras de metal, se recortan estas partes.
3. Las piezas se conectan entre sí mediante una pistola de remaches.
4. El deflector terminado se instala en la cabeza de la tubería y se asegura con abrazaderas.

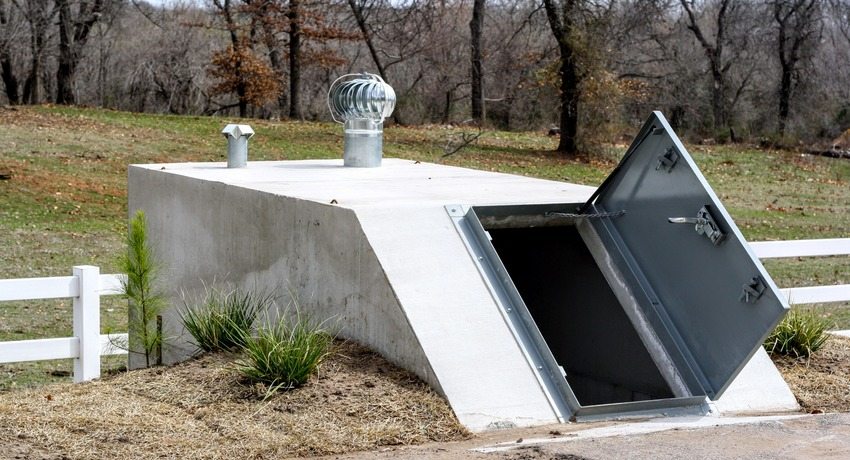

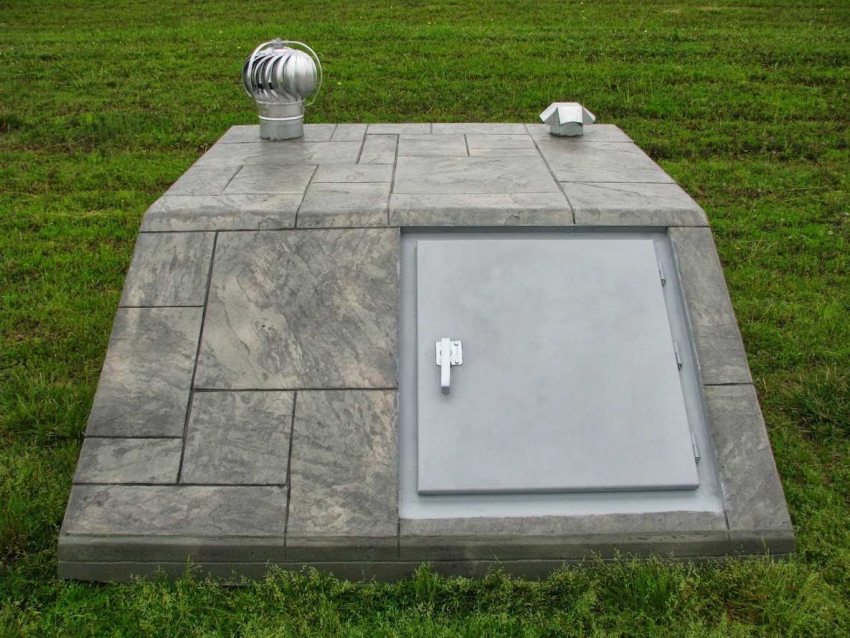

Al instalar la ventilación en el sótano, la instalación del deflector es un momento muy crucial. Lo mejor es instalar el dispositivo con dos personas, ya que el trabajo se suele realizar en altura. Primero, el cilindro inferior de la estructura se fija en la salida de la tubería de ventilación. Esto se hace mediante abrazaderas o pernos especiales con tacos. Después de eso, se adjunta un difusor al cilindro, encima del cual se instala una tapa protectora. Se recomienda tratar adicionalmente las juntas de las piezas con pernos con un compuesto anticorrosión especial.

El deflector ocupa un lugar muy importante en el diagrama de la campana en el sótano, por lo que se debe prestar especial atención a su montaje e instalación.

Cómo ventilar adecuadamente una bodega con alta humedad, drenando la bodega.

Hay situaciones en las que se está construyendo una instalación de almacenamiento en un área caracterizada por un alto nivel de agua subterránea o un clima con alta humedad. El alto contenido de humedad en el aire puede afectar negativamente al estado de los alimentos almacenados en la bodega.

Además, con un sistema de ventilación de sótano de un solo tubo, la humedad a menudo se condensa en sus paredes y en la estación fría se congela. Por lo tanto, puede congelarse en varias capas y bloquear completamente el orificio de ventilación. Para evitar que esto suceda, es necesario equipar un sistema de ventilación forzada con una campana reforzada.

Con la ayuda de la extracción forzada, la humedad se puede reducir significativamente en cualquier tipo. bodegas... ¿Cómo secar incluso una habitación lo suficientemente grande? Para hacer esto, debe usar no solo el sistema de ventilación, sino también secar previamente la bodega. Para hacer esto, debe sacar todos los productos con sus propias manos antes de organizar la ventilación en la bodega y luego realizar el trabajo de secado.

Hay varias formas de drenar la bodega:

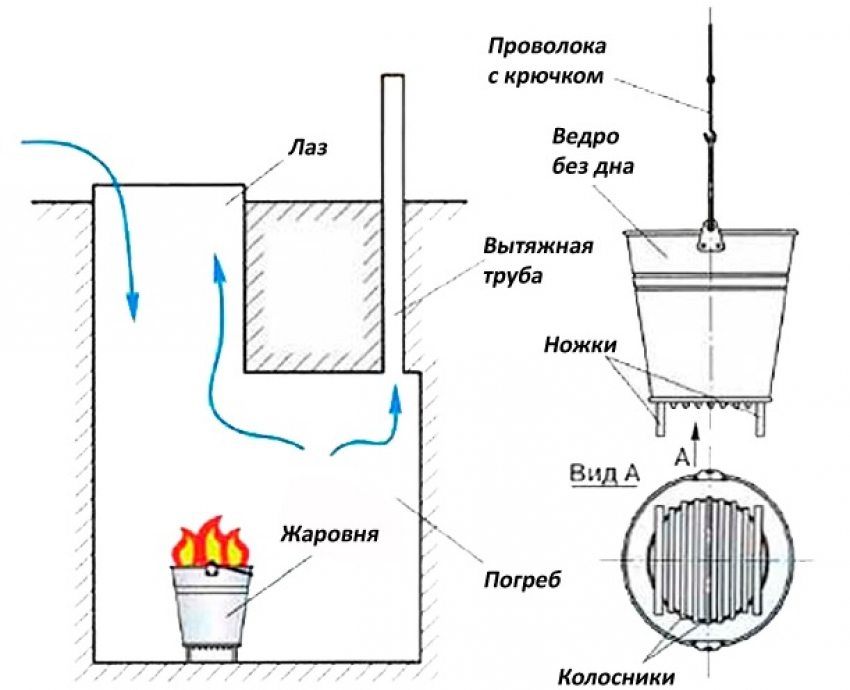

1. Con la ayuda de una estufa de hierro o un brasero, se baja un brasero o un cubo de carbón al sótano, el fuego se mantiene hasta que la habitación esté lo suficientemente seca. Antes de iniciar este secado en la bodega, debe abrir la puerta y otras aberturas. Lo mejor es encender el fuego con aserrín o astillas de madera, y si es necesario, la operación se puede repetir varias veces.

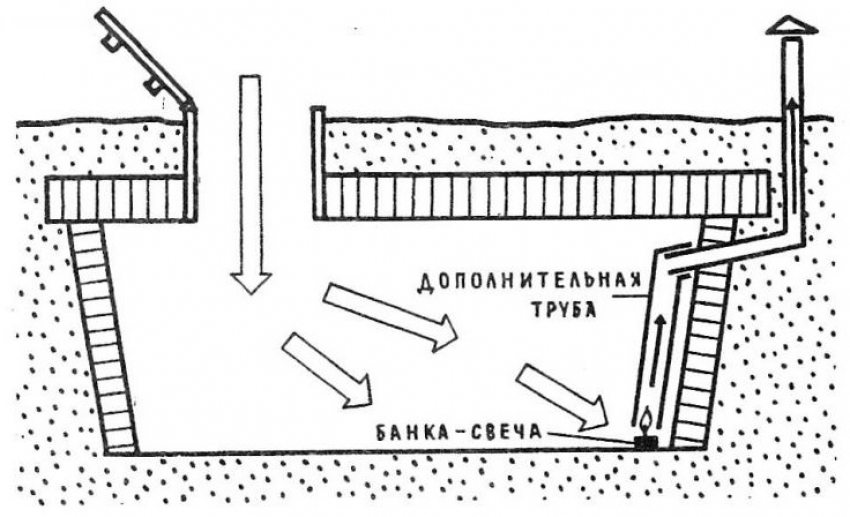

2. Usando una vela: la vela se instala debajo del capó en el sótano. El uso correcto de este método implica un tamaño pequeño de la bodega, de lo contrario no será lo suficientemente efectivo. Secar un sótano con una vela es más fácil que usar un brasero, pero también lleva más tiempo. Esto suele llevar varios días, durante los cuales habrá que cambiar las velas con regularidad.
3. Usando un especial deshumidificador - una buena opción para grandes instalaciones de almacenamiento, le permite deshacerse rápidamente de la humedad en la habitación. Se puede utilizar un deshumidificador además del sistema habitual de suministro y ventilación de escape si la humedad se acumula a menudo en el sótano.

Debe elegir la opción adecuada para drenar el sótano en función de su tamaño, así como del tiempo y la oportunidad que tenga. La instalación de un sistema de ventilación efectivo le permitirá hacer esto con menos frecuencia, pero incluso la ventilación de la más alta calidad no podrá eliminar por completo la necesidad de secar un sótano húmedo, si su impermeabilización no se realizó durante la construcción de la habitación.

Control de microclima del sótano con sistema de ventilación

Hay varias opciones para enfriar diferentes tipos de bodegas. Inicialmente puede cavar un agujero a mayor profundidad, puede prestar más atención al aislamiento térmico o puede utilizar sistemas especiales de control de microclima. Según el tipo de control de temperatura, existen dos variantes de sistemas de ventilación:

1. Automático: funciona sin conexión. En dicho sistema, hay sensores especiales que controlan la temperatura en el sótano y apagan y encienden los ventiladores cuando es necesario bajar o subir. El elemento principal de dicho sistema son las diferentes versiones de termostatos de bodega, que se pueden comprar en tiendas especializadas.
2. Mecánico: trabaja con la participación directa de una persona que monitorea los niveles de temperatura y humedad en el almacenamiento. En tal sistema, la intensidad de los ventiladores, así como la posición de los amortiguadores en los tubos de suministro y escape, se ajustan manualmente.

¡Aviso util! Al elegir el tipo de sistema de ventilación, concéntrese en la precisión con la que necesitará mantener la temperatura. Si las tolerancias son superiores a dos grados, un sistema mecánico servirá.De lo contrario, es mejor dar preferencia al control automático del microclima.

Materiales para la fabricación de sistemas de ventilación.

Los esquemas de ventilación de bricolaje en el sótano implican el uso de varios tipos de tuberías. Hoy en día, los más populares son el fibrocemento y el polietileno de baja presión.

Los tubos de ventilación de fibrocemento parecen pizarra, por lo que también se denominan pizarra. Se caracterizan por un alto nivel de resistencia y fiabilidad, así como por su durabilidad y resistencia a la corrosión. Se venden en longitudes largas, por lo que el sistema de ventilación se puede fabricar a partir de piezas enteras de tubería. Lo más probable es que las tuberías de polietileno deban soldarse juntas; esto requerirá herramientas y habilidades especiales.

Con menos frecuencia, los tubos de metal se utilizan para el sistema de circulación de aire. Son bastante baratos y fáciles de instalar, pero el metal es susceptible a la corrosión y se pudre lo suficientemente rápido en el suelo. Para evitar que esto suceda, las tuberías metálicas pueden recubrirse con una capa de esmalte anticorrosión antes de enterrarlas en el suelo o, además, protegerse de la humedad con materiales impermeabilizantes. Además, la humedad se condensa con más fuerza en una superficie de metal que en una de plástico, por lo que es mejor usarlos en combinación con un sistema de ventilación forzada en el sótano. ¿Cómo hacer la campana correcta con tubos de metal? Esto se hace mejor para el almacenamiento debajo de un edificio residencial o garaje.

Al usar cualquier material, las aberturas de los tubos de escape y suministro deben protegerse de la humedad y los escombros. Para hacer esto, se les instalan una tapa especial y una parrilla, que pueden estar hechas de cualquier material.

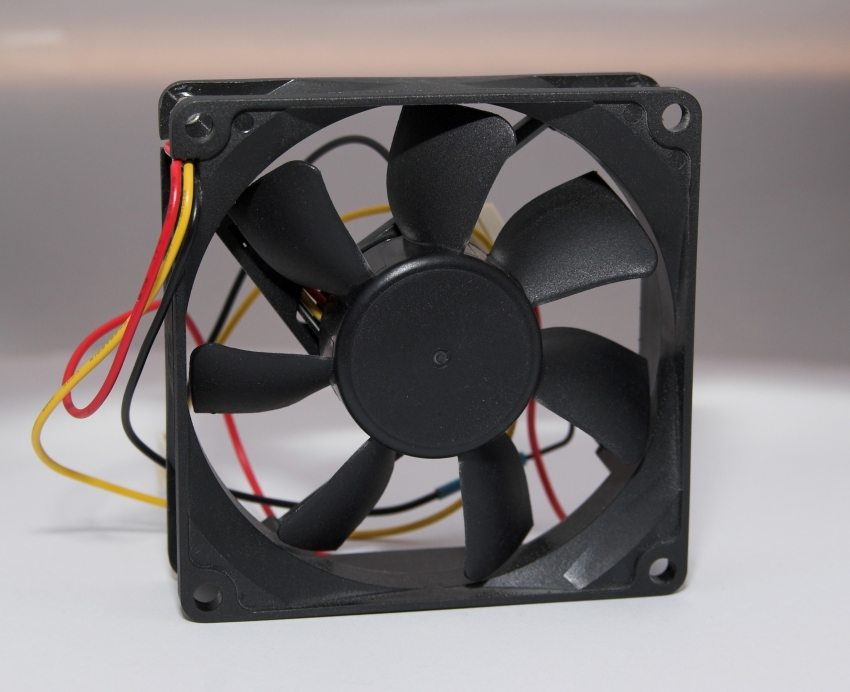

Tipos de ventiladores para sistema de ventilación forzada

Para que el aire circule correctamente en el sótano, se pueden utilizar varios tipos diferentes de ventiladores. Según el principio de funcionamiento y ubicación, se dividen en conducto y axial.

Ventilador de conducto se caracteriza por un nivel de rendimiento medio y se puede instalar en cualquier lugar de la tubería de ventilación. Además, consume poca electricidad, por lo que esta es una buena opción para ahorrar dinero. Se considera que los más eficientes son los ventiladores de conducto de tipo amplitud.

Ventiladores axiales instalado cerca de las aberturas de escape o suministro. Son más exigentes en términos de electricidad, pero también proporcionan un flujo de aire más potente. Completo con un ventilador, se instala una válvula especial en la tubería de salida del sistema, que evita que el aire frío ingrese a la habitación.

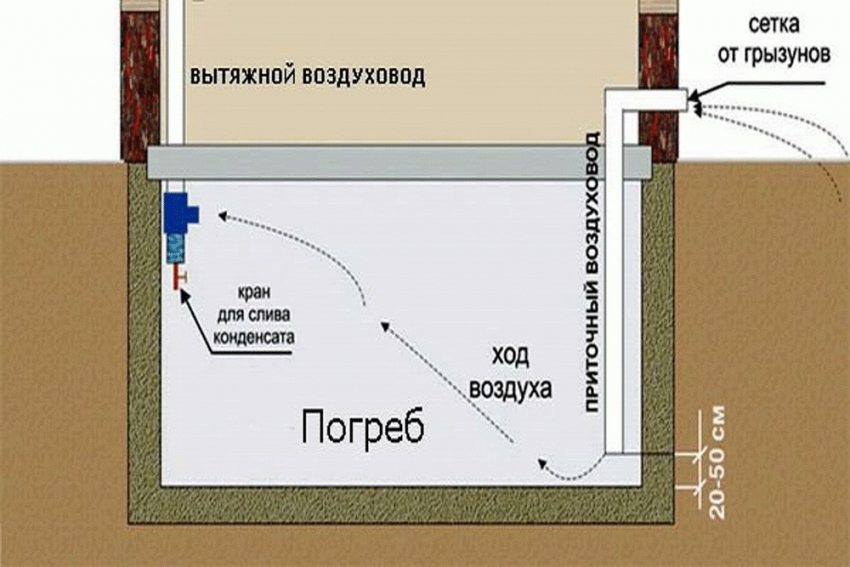

Campana en el sótano: como hacer la ventilación correctamente, montar el sistema y comprobar su funcionamiento

Una vez que haya decidido el tipo de sistema de circulación de aire, seleccionado el tipo de tuberías y ventiladores, hecho o comprado un deflector, amortiguadores y otros componentes, puede comenzar a instalar la campana. Esto se hace en el siguiente orden:

1. Si instala el sistema de ventilación después de que se construye el almacenamiento, entonces se perfora un agujero en el techo para la tubería de ventilación.
2. Se instala un tubo de escape en el orificio debajo del techo. En la calle, su extremo debe elevarse por encima de la superficie al menos 15 cm.
3. Se perfora un orificio en la pared opuesta al orificio de escape cerca del piso. Debe ubicarse a no menos de 2 cm, pero tampoco a más de 5 cm.

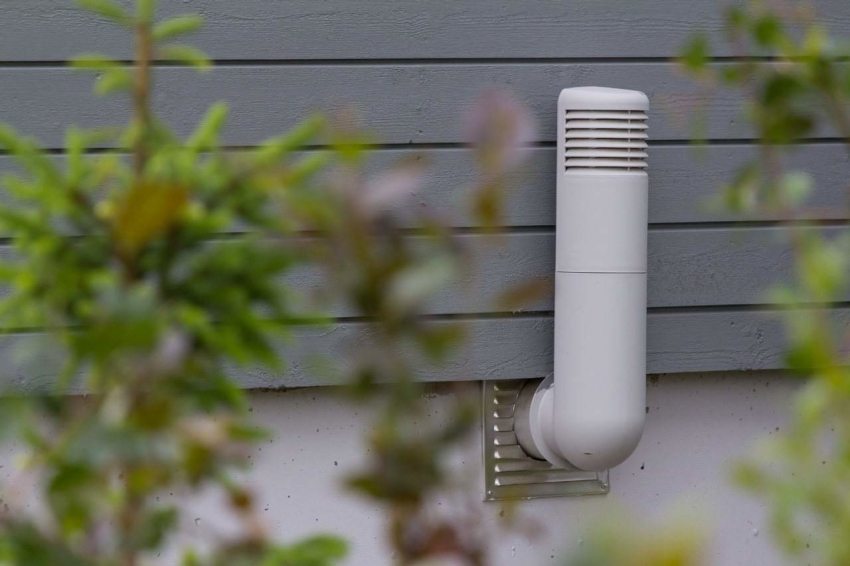

4. Una tubería de suministro está montada en el agujero. Desde el exterior de la bodega, su apertura debe ser demasiado alta, ya que debe haber una diferencia de presión entre las aberturas de entrada y salida para crear un tiro natural. Esto es más relevante para el sistema de circulación de aire natural, pero también tiene sentido para el forzado.
5. El extremo de la tubería de suministro en la calle se cierra con un deflector o una rejilla protectora especial.
6. Dentro de la bodega, se instalan amortiguadores especiales en la tubería, cuyo ajuste del espacio le permitirá ajustar la intensidad de la circulación de aire en el sistema.

Una vez instalado el sistema, es necesario verificar la eficiencia de la campana en el sótano. ¿Cómo hacer esto correctamente con la ayuda de medios improvisados? Para hacer esto, puede llevar una hoja de papel a la abertura de la tubería de suministro. Si se tambalea, el sistema está funcionando correctamente. Otra opción es verificar con papel encendido u otra fuente de humo. El humo debe disiparse rápidamente y salir del sótano.

Recomendaciones para organizar la campana.

Independientemente del tipo de sistema de circulación de aire que elija para el sótano, se deben tener en cuenta una serie de puntos generales durante la instalación:

• Es mejor colocar el sistema de ventilación en la etapa de construcción de la instalación de almacenamiento. En este caso, se deben dejar canales especiales en las paredes, en los que posteriormente se instalarán tuberías de ventilación. Esto le ahorrará no solo tiempo y esfuerzo, sino también recursos económicos. El esquema de ventilación debe incluirse inmediatamente en el proyecto del sótano;
• ¿Cómo hacer uniforme la ventilación del sótano en una casa particular? Para hacer esto, use los tubos de suministro y escape del mismo diámetro. Si el sótano se caracteriza por una alta humedad del aire, entonces el diámetro de la chimenea puede ser un poco más grande. Recuerde que la tubería de suministro no debe ser en ningún caso más grande que la tubería de escape, ya que esto atrapará aire dentro del almacenamiento, lo que puede provocar no solo el deterioro de los alimentos, sino también un mayor contenido de gas en la habitación. El último momento es peligroso para la salud humana;
• no coloque los tubos de suministro y escape uno al lado del otro. Esto conducirá a un rendimiento deficiente de todo el sistema. Es mejor si los agujeros están ubicados en paredes opuestas del sótano;
• si la bodega está ubicada debajo de una dependencia, entonces la escotilla o puerta de entrada puede desempeñar el papel de una chimenea;

• Las tuberías de plástico para alcantarillado se pueden utilizar como conductos de ventilación. Se caracterizan por un diámetro adecuado y son relativamente económicos;
• la parte del tubo de escape, que se encuentra fuera del sótano, debe estar debidamente aislada. De lo contrario, se puede formar condensación en su superficie interior durante la estación fría, que, cuando se congela, puede obstruir la salida de escape.

¡Aviso util! Es posible aislar las tuberías para que no se forme condensación en ellas, no solo en la parte por donde salen a la superficie, sino también en toda su longitud.

Hay muchas opciones sobre cómo hacer diferentes tipos de ventilación en el sótano con sus propias manos. Puede utilizar una o dos tuberías para ello, equipar la circulación del aire de forma natural o forzada, instalar ventiladores, deflectores, sistemas de control de temperatura y sensores climáticos.

La vida útil de los alimentos depende directamente de la eficiencia del sistema de ventilación, así como de la salud, si hablamos de un gimnasio u otro local visitado con frecuencia. Es mejor colocar el esquema de escape directamente en el plan de almacenamiento, por lo que pasará menos tiempo instalándolo y podrá usar el sótano inmediatamente después de su finalización.
