Estación de bombeo para una casa privada: suministro de agua de un área suburbana.

El suministro de agua de un pozo o pozo es la mejor opción para un área suburbana.

Viabilidad de comprar una estación de bombeo para una casa particular.

Una estación de bombeo es un conjunto de dispositivos que garantizan un suministro de agua ininterrumpido. Todos los componentes del equipo funcionan sincrónicamente. Como resultado, el agua se eleva desde la profundidad, después de lo cual se alimenta a la casa bajo cierta presión.

Este tipo de equipo suele instalarse:

• en casas de campo;
• en cabañas;
• en casas de campo.

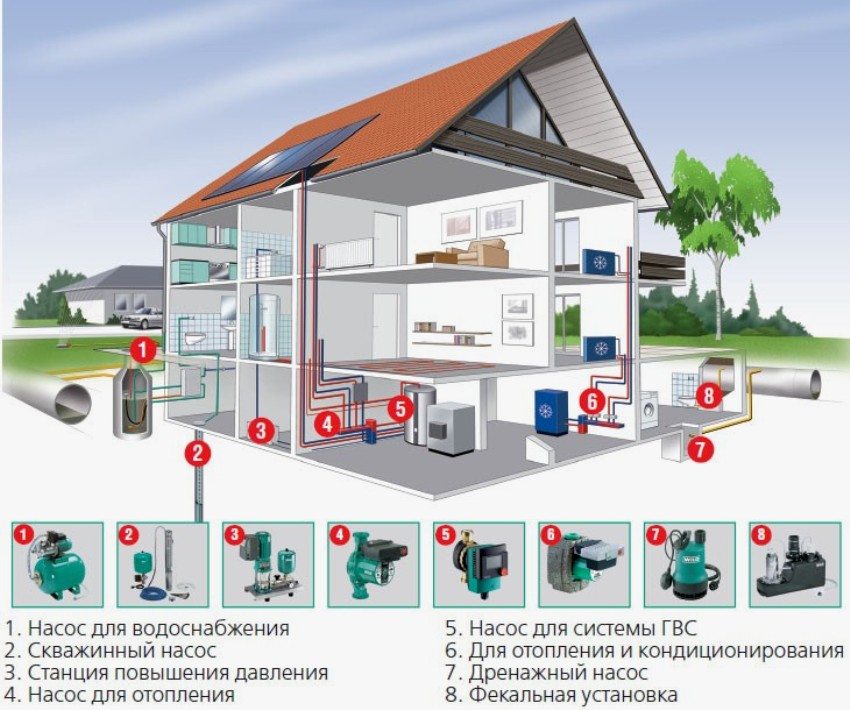

Sistema de equipos de bombeo para una casa de campo privada.

Las capacidades de las bombas para aumentar la presión del agua en una casa privada implican bombear fluido desde pozos o pozos.

Si hay una fuente de agua en el sitio como bien o bien, la opción de equipamiento más tradicional puede ser fondo de pozo bomba sumergible. Pero a la más mínima caída en el nivel del agua, se producen fallas en el dispositivo, lo que hace imposible el uso de tuberías en la casa. Por este motivo, se recomienda comprar una estación de bombeo para viviendas particulares. Están equipados con tanques de almacenamiento para el almacenamiento de respaldo de una cierta cantidad de agua.

¡Importante! La superficie del agua en un pozo o pozo no debe ser más profunda que la marca de 9 m Una estación ubicada en la superficie no podrá levantar líquido desde una profundidad mayor.En tales situaciones, es mejor usar bombas sumergibles.

Para utilizar la estación de bombeo, el nivel del agua en el pozo o pozo no debe ser inferior a 9 m desde el nivel del suelo.

Estación de bombeo para una casa privada: suministro de agua y clasificación de equipos.

La clasificación de los equipos de bombeo se realiza sobre la base de muchas características.
Los principales tipos de estaciones:

• axial;
• sistemas equipados con bombas de desplazamiento positivo;
• centrífugo;
• sistemas equipados con varios tipos de elevadores de agua.

También existen otros tipos de equipos basados ​​en las siguientes características:

• ubicación de la instalación zapatillas (equipo con contrapresión o succión positiva);
• ubicación de la estación en el pozo (sistemas parcialmente enterrados o en superficie);
• tipo de control (remoto, manual, automático).

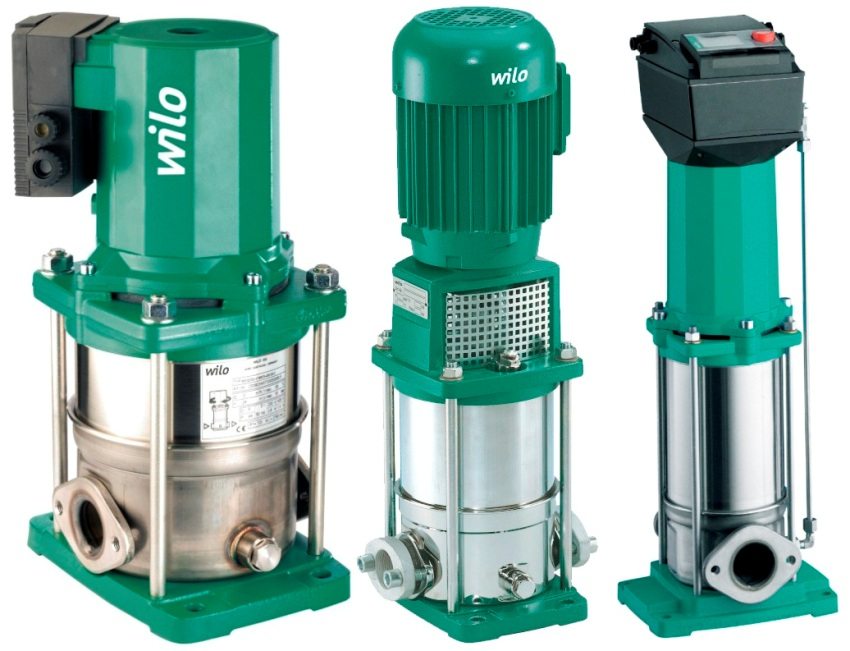

Bombas centrífugas de alta presión de la serie Multivert del fabricante Wilo

El tipo de control manual asume que el dispositivo se enciende / apaga manualmente. El control remoto del equipo se realiza a expensas de un centro de despacho ubicado a una distancia remota. Los sistemas automáticos están controlados por dispositivos especiales. Su ventaja es que no hay necesidad de monitorear constantemente el funcionamiento del equipo y estar cerca de él.

La clasificación general prevé la existencia de sistemas para fines domésticos e industriales. Los equipos industriales tienen mayor potencia, durabilidad y productividad.

Tipos de estaciones de bombeo de suministro de agua doméstica y sus precios.

Los sistemas de bombeo se utilizan en muchas áreas. La mayoría de los modelos funcionan con impurezas mínimas o nulas. El fluido contaminado es bombeado por el sistema de drenaje.

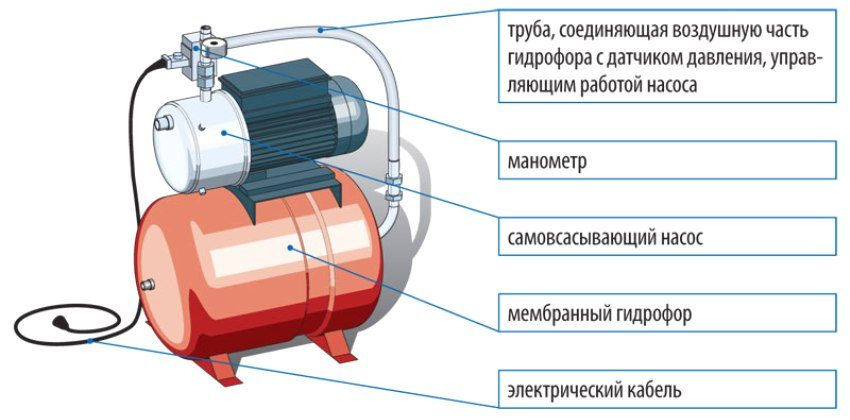

Dispositivo de una unidad de bombeo con hidróforo de membrana

A diferencia de los equipos industriales, que pueden ser de extinción de incendios, bombeo y filtrado, modulares o hidráulicos, los precios de las estaciones de bombeo de suministro de agua doméstica para una casa particular son mucho más bajos. Las características distintivas también son el rendimiento y la funcionalidad. El ámbito de aplicación se extiende a granjas y casas de campo, donde se riegan jardines y huertas.

¡Consejo útil! No debe comprar equipos de alta potencia para una casa de campo o un área suburbana. Esto solo supondrá costes innecesarios. La elección debe basarse en las necesidades del área y seleccionar los parámetros adecuados.

Tipos de estaciones de bombeo de suministro de agua doméstica para una casa privada:

• multietapa
• vórtice;
• autocebante.

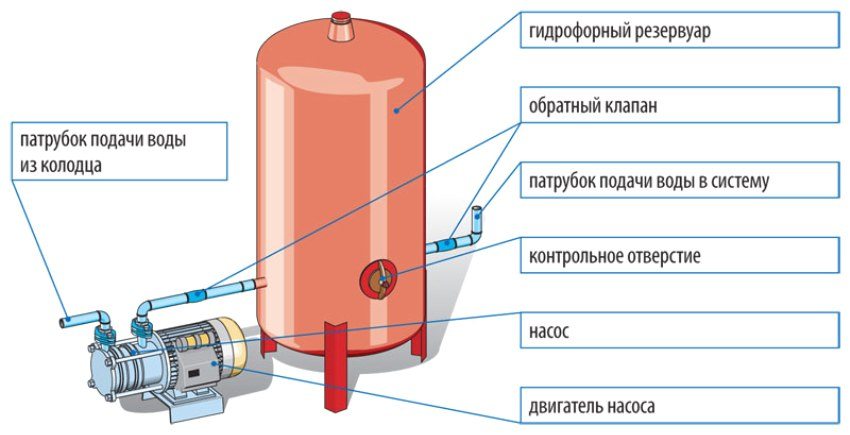

El dispositivo de una estación de bombeo con un hidróforo sin membrana.

Características de la bomba de agua de alta presión multietapa para el hogar

La estación de bombeo de varias etapas es impulsada por ruedas. A través de ellos hay un movimiento de fluido en el sistema de tuberías. La presión del agua depende completamente del número total de cabezas de los elementos presentes. La potencia de la rueda afecta cuánto aumentará la presión del fluido con cada etapa siguiente.

Este tipo de equipo puede tener un tipo de colocación superficial. También se ofrece la opción de inmersión en un pozo o en un pozo.

Ventajas del sistema:

• bajo nivel de ruido;
• alta tasa de eficiencia;
• entrega de un gran volumen de agua;
• esquema operativo claro;
• sistema de servicio simple.

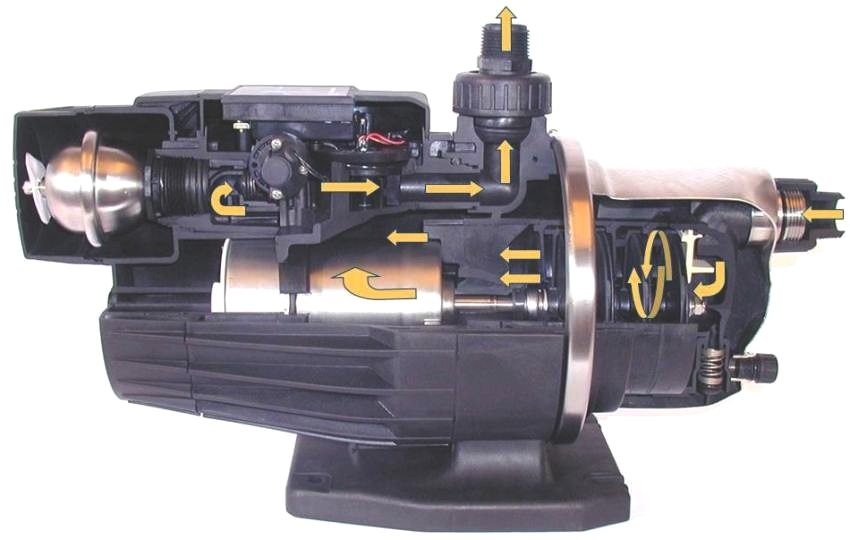

Diseño interior de la bomba de agua multietapa de la serie MQ de Grundfos

Los modelos equipados con un inyector de tipo remoto pueden tomar agua a una profundidad de 45 metros.

Si no está planeando una residencia permanente, sino estacional en el país (por ejemplo, solo en verano), lo más recomendable es comprar una versión de bomba de vórtice o autocebante. Al mismo tiempo, los costos monetarios son menores, aunque otros tipos de equipos pierden ante el sistema multietapa en funcionalidad e indicadores de ruido.

Esquema de suministro de agua para casas privadas con una estación de bombeo autocebante.

Los dispositivos de bombeo autocebantes son una de las variedades de sistemas de tipo centrífugo. Su instalación se realiza en superficie. No es necesario llenar la tubería de succión con agua. La profundidad máxima de toma de agua es de 9 metros.

El principio de funcionamiento de una estación de bombeo autocebante.

Esquema de acción:

• el cuerpo y la tubería de succión están llenos de líquido;
• el impulsor comienza a moverse;
• la acción de la fuerza centrífuga expulsa el agua de las zonas periféricas;
• debido a la presión, el líquido entra en la tubería;
• la presión en la parte central de la rueda comienza a disminuir y el líquido ingresa a la parte del cuerpo a través del sistema de suministro de agua.

El suministro de agua ininterrumpido en este caso se lleva a cabo debido a la constante repetición de estas acciones. Incluso si hay burbujas de oxígeno en el agua, la eficiencia no disminuye.

La principal desventaja del dispositivo es el alto nivel de ruido durante el funcionamiento. El ámbito de aplicación se extiende a la construcción y las instalaciones agrícolas, casas de verano.

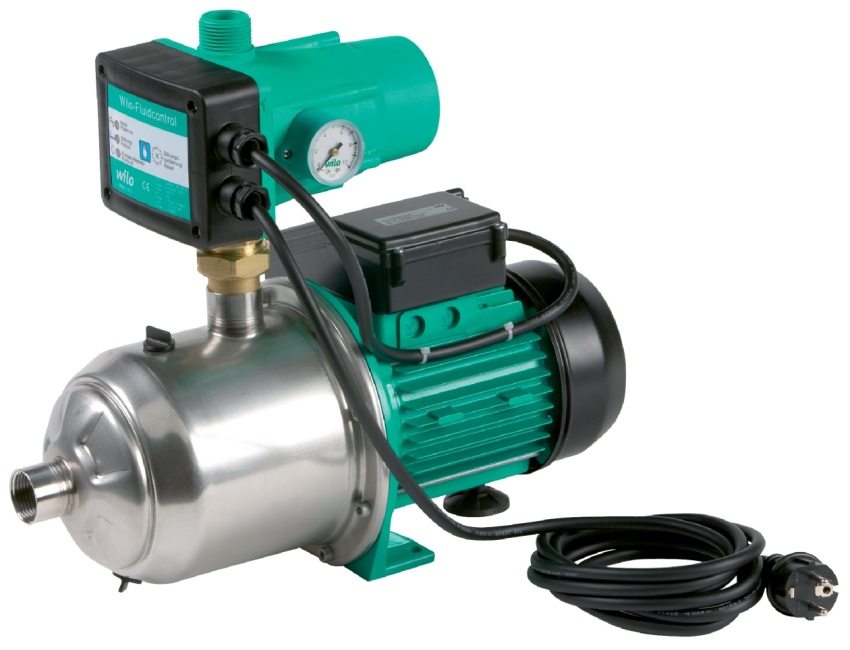

Instalación de suministro de agua autocebante Wilo MultiCargo FMC

Suministro de agua en vórtice mediante estaciones de bombeo para una casa privada.

El segundo nombre de las bombas de vórtice es bombas dinámicas. La funcionalidad de los dispositivos se basa en un método especial de bombeo de líquido mediante cuchillas. Estos elementos se caracterizan por una disposición radial o angular en el impulsor. La profundidad máxima es de 7 metros.

El diseño tiene muchas ventajas. Con las dimensiones de una bomba centrífuga que aumenta la presión en el sistema de suministro de agua, el tipo de vórtice de la estación es capaz de formar una cabeza líquida nueve veces más fuerte.

¡Nota! Muchos fabricantes dotan a las estructuras de este tipo de la capacidad de autocebado. Dichos sistemas pueden realizar un trabajo eficiente incluso con una mezcla de gas y líquido.

La estructura interna de una bomba de vórtice (dinámica)

Un inconveniente importante es el indicador de bajo rendimiento. La eficiencia está en el rango de 35-40%. Por lo tanto, no es práctico utilizar un dispositivo de alta potencia.

El mecanismo no puede bombear mezclas viscosas. Existe una mayor sensibilidad a las partículas abrasivas gruesas. Si hay impurezas presentes en el agua, causarán bloqueos permanentes, lo que conduce a un desgaste prematuro.

Las ventajas de comprar una estación de bombeo doméstica para una residencia de verano, precios.

La principal característica de las estaciones de bombeo es su configuración. Los dispositivos están equipados con una bomba de superficie que permite trabajar con pozos de pequeño diámetro.

Las estaciones de bombeo domésticas tienen una serie de ventajas.

Las estaciones de bombeo domésticas ofrecen una lista completa de ventajas:

• el uso de este equipo le permite lograr la presión requerida en las tuberías;
• una amplia gama permite seleccionar un sistema que proporcione los parámetros necesarios (presión, volumen de agua, etc.);
• incluso las opciones más presupuestarias pueden hacer frente a las tareas asignadas;
• debido a la presencia de un tanque de almacenamiento de agua en la estructura, no es necesario instalar un tanque adicional;
• los dispositivos dependen de la electricidad, pero cuando se apaga, el suministro de agua no se detiene de inmediato;
• trabajo apoyado calentadores de agua en modo ininterrumpido;
• el diseño se puede usar no solo para suministrar agua limpia a la casa, sino también para regar un huerto o un jardín en una parcela personal.

La unidad de bombeo se puede utilizar para suministrar agua potable y organizar el riego.

El costo de una bomba de agua que aumenta la presión depende de la funcionalidad, la potencia, la calidad y el fabricante específico.

Costo de los electrodomésticos:

Cómo elegir una estación de bombeo para una casa privada.

Para elegir el modelo óptimo de equipo, debe familiarizarse en detalle con el principio de funcionamiento de la estación, su estructura interna.

¡Nota! El fabricante indica los parámetros máximos posibles en las instrucciones de los productos. Estas cifras no se corresponderán con las reales. Son posibles solo bajo ciertas condiciones y reflejan solo el máximo de las capacidades de las que es capaz la estación.

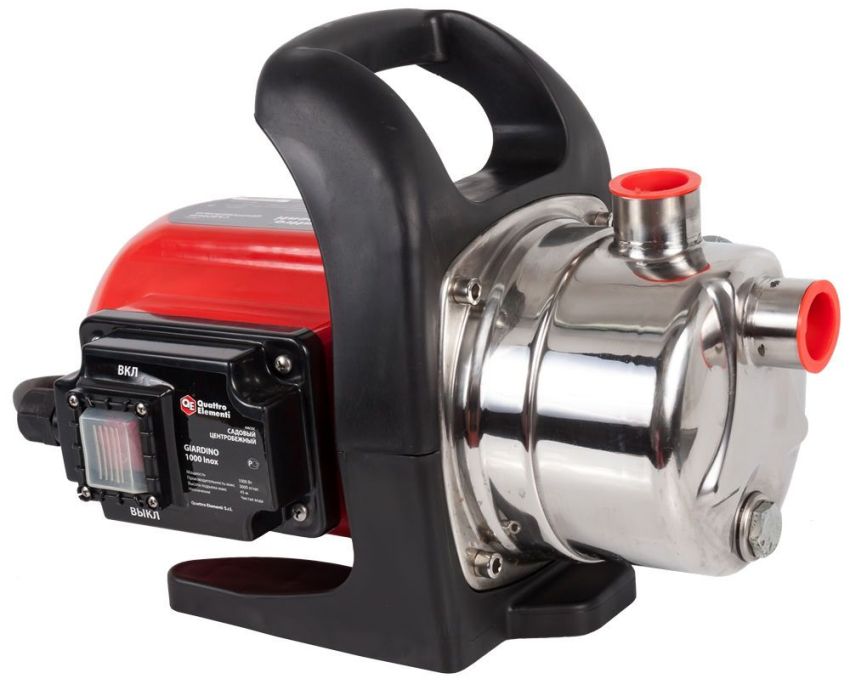

Bomba de superficie Quattro Elementi Giardino 1000 Inox con profundidad de inmersión de 6 m

El conjunto de dispositivos puede incluir dos tipos de bomba. Los restantes componentes de la estructura son:

• manguera;
• tanque de presión tipo membrana;
• relé de funcionamiento en seco para bombas;
• manómetro;
• terminales que proporcionan toma de tierra;
• hidroacumulador;
• adaptador de montaje;
• tanque de almacenamiento de líquido.

Este diseño es voluminoso y el agua del tanque está controlada por un flotador. Tan pronto como el nivel del líquido desciende, el bombeo comienza automáticamente.

Artículo relacionado:

Bomba sumergible para pozo con automatización: tipos y principios de funcionamiento. El principio de funcionamiento y diseño de bombas sumergibles para pozos y perforaciones con control automático de caudal.

El sistema también tiene desventajas. La estructura debe colocarse en una habitación con calefacción, controlar regularmente el nivel de presión y verificar el funcionamiento de la automatización. Válvula de retención de la bomba de agua también crea ciertos inconvenientes. Junto con el tanque de almacenamiento, necesita una limpieza periódica.

La estación de bombeo aumenta la presión del agua en el suministro de agua.

El lado técnico de la bomba de flujo para aumentar la presión.

Hay una serie de parámetros que caracterizan el funcionamiento ininterrumpido de los dispositivos y su calidad.

Estos parámetros incluyen:

• sensores para monitorear la presencia de agua;
• la profundidad desde la que se realiza la succión;
• rentabilidad;
• Indicador de presión;
• la capacidad del tanque de membrana (su volumen).

Las fuentes de agua naturales a veces se drenan. En tales casos, el funcionamiento de la bomba de circulación para aumentar la presión del agua está inactivo. Al final, el equipo finalmente falla. Para evitar daños graves, inicialmente debe seleccionar el equipo correcto para un área suburbana. Los sistemas equipados con un detector de agua en el tanque son los más adecuados. Si la fuente natural se agota, el dispositivo apaga la bomba.

La estructura de una bomba de superficie de una etapa: 1 - carcasa, 2 - cubierta, 3 - impulsor, 4 - eje de transmisión, 5 - sello mecánico, 6 - cojinetes, 7 - condensador, 8 - motor eléctrico

Un indicador como la potencia de la bomba controla el nivel de presión en todo el sistema. El rango de transmisión de fluido (la distancia máxima que el agua puede moverse) también depende de él.

¡Consejo! Los fabricantes ofrecen dos formas de mejorar la eficiencia del sistema. Debido a la automatización, se logra un funcionamiento óptimo de la bomba (encendido / apagado). Los dispositivos equipados con un tanque de membrana de gran capacidad pueden mantener el nivel de presión requerido durante un cierto período de tiempo.

La automatización incorporada puede garantizar un funcionamiento más estable del dispositivo

Criterios para seleccionar una bomba para un pozo por parámetros

La selección de equipos debe basarse en los siguientes parámetros:

1. Débito (la cantidad de líquido en el pozo donde se tomará el agua). Es inaceptable que el rendimiento de la bomba supere este indicador.
2. El volumen requerido de agua por hora. Teniendo en cuenta este parámetro, se selecciona el rendimiento del equipo.
3. Bien profundidad. Si este parámetro no supera la marca de 9 metros, es posible la instalación de cualquier dispositivo. De lo contrario, debería pensar en cómo elegir una bomba de pozo profundo para su hogar. También es adecuada una estación con un inyector remoto.
4. Correspondencia del volumen del acumulador al nivel de consumo.Con la elección correcta, puede prolongar la vida útil del dispositivo.
5. Distancia que separa los puntos de consumo de agua y toma de agua.

Al comprar equipos para la disposición de un área suburbana, muchos consumidores, en primer lugar, basan su elección en el costo de los productos, la confiabilidad de su fabricante.

Diagrama de instalación de la bomba de fondo de pozo

Existen otros criterios, por ejemplo, los materiales con los que están hechos el acumulador y la bomba. La protección contra el sobrecalentamiento y el funcionamiento en seco también será útil. El fabricante de estaciones de bombeo Alco también lo ha previsto.

Cómo elegir una bomba para un pozo: recomendaciones.

En las estructuras de bombeo, la potencia es fundamental. Para las unidades domésticas, este indicador está en el rango de 600-1500 W. Las empresas de perforación involucradas en la organización de la fuente de agua adjuntan la documentación adjunta. Contiene recomendaciones para el equipo.

Para proporcionar un suministro de agua estable a una casa de campo, es suficiente comprar una bomba con una capacidad de 3000-6000 l / h. Para vivir estacionalmente en el campo, es suficiente 0,6-1 m³ / hora.

El principio de la bomba sumergible. para pozosy o pozos

El tanque de almacenamiento puede tener diferentes volúmenes. Su tamaño se determina en base a la cantidad de líquido de reserva que necesita una casa de campo en caso de fallas al tomar agua de un pozo o un corte de energía.

Para la fabricación de acumuladores, los fabricantes utilizan:

• el plastico;
• hierro fundido;
• acero.

El rendimiento de una estación de bombeo doméstico o de aguas residuales para una casa privada, su confiabilidad, durabilidad y nivel de ruido durante la operación dependen de las propiedades y características del material. Los más económicos se consideran tanques de plástico. Tienen una vida útil corta. El costo de los elementos de hierro fundido es mucho mayor. Y la opción de equipamiento más óptima en términos de precio y calidad son los tanques de acero.

Bomba sumergible para pozo en zona suburbana.

Capacidades adicionales de las unidades de bombeo

El control de funcionamiento en seco y la protección contra sobrecalentamiento son beneficios adicionales de algunas unidades.

¡Nota! Estas características adicionales aumentan significativamente el costo de instalación. Pero si se planea instalar una bomba que aumente la presión en el sistema de una vivienda unifamiliar con un mayor nivel de consumo de agua, dichos costos estarán justificados.

La función de control de funcionamiento en seco apaga la bomba si no hay líquido en el sistema de suministro. El mecanismo está diseñado para proteger el motor de daños y desgaste prematuros. La protección contra sobrecalentamiento también bloquea el funcionamiento de la unidad si la bomba aumenta a una velocidad demasiado alta.

Esquema de uso en una casa privada de una estación de bombeo con toma de agua de un pozo.

Ambas funciones garantizarán el uso a largo plazo de los equipos que forman parte de un sistema autónomo de suministro de agua.

Para lograr comodidad y conveniencia adicionales para las condiciones de operación de una casa privada, se recomienda comprar estructuras de bombeo automático. La estación se encenderá automáticamente cuando el tanque de reserva esté vacío o se detendrá cuando el tanque esté lleno.

Los propietarios de casas de campo suelen vivir en ellas por temporadas. No es conveniente y costoso adquirir estaciones serias para tales áreas. Se puede prescindir de bombas manuales.

Bomba centrífuga de alta presión Wilo-Economy MHI

Al elegir las instalaciones, el fabricante juega un papel importante. Las calificaciones de la empresa y las reseñas de productos ayudarán a crear una imagen completa.

Calificación de bombas que aumentan la presión en el sistema de suministro de agua del país.

Las estaciones de bombeo nacionales son presentadas en el mercado por fabricantes nacionales y extranjeros. Las diferencias entre ellos radican en el contenido funcional, los períodos de garantía, los materiales con los que se fabrican las piezas y los precios.

Tabla de precios (promedio):

Muchos modelos de sistemas de producción nacional pueden crear una seria competencia para las plantas europeas con un coste más elevado. La elección correcta de los parámetros le permitirá adquirir equipos eficientes.

Características de la bomba para aumentar la presión en el suministro de agua de la marca NeoClima

La bomba modelo GP 600/20 N del fabricante de la marca NeoClima es cómoda y fácil de usar.

¡Importante! El sistema es adecuado para su instalación solo en aquellas áreas suburbanas donde no se requiere una alta presión de agua. La bomba solo tiene la capacidad suficiente para satisfacer las necesidades de dos consumidores.

Bomba de circulación de superficie NeoClima TCP 32 / 8-180

La unidad es adecuada para organizar el suministro de agua de un pozo. La instalación de la estructura es beneficiosa para los propietarios de territorios donde no es posible ejecutar un pozo. El material para la producción de la cámara de trabajo y el cabezal de presión es acero inoxidable, por lo que el riesgo de corrosión es mínimo. La estación puede proporcionar suministro de agua para diversas necesidades (cocinar, lavar). Necesita la instalación de una válvula de retención. Potencia - 600 W.

La desventaja del modelo es su defecto de diseño. El cable de red es corto y la manguera que conecta el tanque a la bomba es muy delgada.

Una breve descripción de:

La bomba se enciende con frecuencia. El diseño es lo suficientemente confiable para realizar un trabajo eficiente sin averías durante mucho tiempo.

Descripción general de una estación de bombeo de AL-KO

El diagrama de conexión en una casa particular de la estación de bombeo AL-KO HWF 1000 tiene sus ventajas.

Con equipo adicional, este sistema proporciona una mayor comodidad:

• grosero filtrar limpia el líquido de hojas, partículas de arena y otros contaminantes;
• la válvula de retención evita la caída de presión;
• el sistema de funcionamiento en seco apaga la bomba en ausencia de agua.

Estación de bombeo AL-KO HWA 4500 Comfort con una capacidad de 4500 l / h

El acumulador hidráulico está hecho de material moderno: espuma de polipropileno. A pesar de la aparente fragilidad, las piezas de plástico dotan al equipo de todas las características necesarias.

Una breve descripción de:

¡Nota! El depósito de plástico puede dañarse por la caída de una estructura o un impacto accidental. Durante la instalación de la estación, se debe tener mucho cuidado para evitar daños al dispositivo.

El punto de funcionamiento óptimo, donde se realiza la ingesta de líquido más eficaz, se encuentra dentro de los 25-30 metros.

Estación de bombeo automática AL-KO HWA 1300 F

Características del equipo Quattro Elementi

Entre las estaciones de bombeo Quattro Elementi de fabricación china, el modelo Automatico 801 es uno de los diseños más demandados. El sistema no incluye una válvula de retención y un filtro de succión. Los consumidores tienen la opción de comprar estas piezas de forma adicional.

Aquí es donde terminan las desventajas del dispositivo. Las ventajas del modelo incluyen la eficiencia, que se manifiesta incluso cuando se opera en modo intensivo. El período de trabajo garantizado es de al menos cinco años.

Una breve descripción de:

El funcionamiento de la unidad tiene algunas características. Si hay un corte de energía frecuente en el sitio, se recomienda comprar e instalar un tanque de almacenamiento adicional. Es deseable que tenga grandes volúmenes.

Diagrama de conexión de una estación de bombeo para una casa particular.

Después de elegir y comprar una estación de bombeo, se realiza su instalación y puesta en marcha. Los términos del servicio operativo dependen de qué tan bien se realice el trabajo de instalación.

¡Consejo! Utilice accesorios para asegurar la correcta instalación de la bomba automática.

Esquema de conexión de la estación de bombeo a la red de suministro de agua.

Antes de instalar el equipo, debe cuidar la presencia de elementos de equipo adicionales:

1. Válvula de retención: permite que el líquido pase a la bomba, evita el reflujo de agua hacia la fuente natural (la instalación está permitida no solo al final del tubo de succión, sino también frente a la bomba).
2. Filtro de agua - evita la entrada de partículas de arena y otros contaminantes de una fuente natural en el cuerpo de la estructura o un tanque de almacenamiento.
3. Regulador de voltaje.
4. Relé para el sistema de protección "funcionamiento en seco" (su instalación es necesaria para evitar el sobrecalentamiento de la bomba en los casos en que el nivel de líquido en una fuente natural disminuya; en ausencia de un relé, la bomba bombeará aire y se sobrecalentará, lo que provocará una avería).
5. Interruptor de presión - supervisa los modos de funcionamiento y la presión en el tanque de almacenamiento.
6. La automatización es un dispositivo que tiene las capacidades de un interruptor de presión y un sistema de protección de funcionamiento en seco.

Diagrama de conexión de una estación de bombeo con tanque de almacenamiento

Características de instalar una bomba de drenaje en un pozo.

La elección de la ubicación de la estación viene dictada no solo por la distancia a la fuente, sino también por la profundidad de la que se tomará el agua. Las unidades suelen instalarse dentro de locales residenciales. El problema surge porque la bomba está demasiado lejos del pozo, lo que afecta la profundidad de succión.

Fórmula para calcular la profundidad de entrada de líquido real:

0,1хL + H = máximo 8 m

Valores de fórmula:

• L es la distancia entre el dispositivo y el pozo;
• H es la profundidad de la superficie del agua en la fuente;
• max 8 m es el resultado de cálculo máximo permitido.

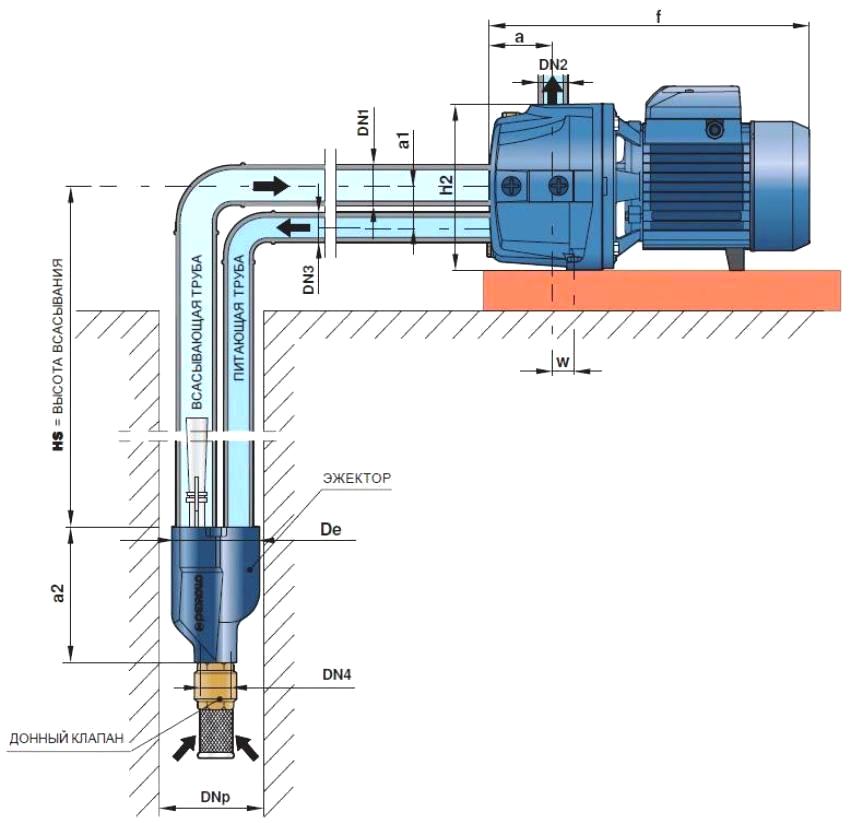

Diagrama de instalación de una estación de bombeo para el suministro de agua de una casa particular.

¡Consejo útil! Si el resultado del cálculo supera los 8 metros, la unidad debe acercarse a la fuente. Se permite la instalación en un pozo. Es imperativo protegerlo de la humedad y el frío. Otra posible solución es instalar una bomba sumergible.

El esquema de instalación paso a paso es el siguiente:

1. Instalación de equipos sobre superficie preparada. Alinee previamente el área de instalación. Se recomienda arreglar la estructura para excluir su movimiento durante el trabajo.
2. Formación de la carretera de entrada. La profundidad mínima de inmersión del tubo de succión en agua es de 0,3 metros. El segundo lado está unido a la bomba. Es imperativo observar una ligera pendiente en relación a la fuente.
3. Llenar la línea de entrada y la bomba con líquido. El agua fluye a través de la salida o el orificio de llenado, respectivamente.
4. Conexión a la estación del cabezal de presión. Se está ajustando la presión de aire en el tanque de reserva.

Diagrama de conexión de una bomba de agua con toma de agua de un pozo

Para comprobar el funcionamiento, el sistema está conectado a la red (toma de corriente). En este punto, la bomba debe arrancar y comenzar a bombear fluido. Como resultado, el agua llena la línea principal y el tanque de almacenamiento. El sistema debería apagarse automáticamente cuando el nivel de presión alcance 2,5-3 atm. Después de eso, debe ajustar el apagado / encendido de la bomba.

Incluso las estaciones más económicas de la actualidad pueden ofrecer al consumidor un excelente rendimiento y capacidades.El surtido moderno le permite elegir la unidad óptima para cualquier necesidad. Si se cumplen todos los requisitos para la instalación y el funcionamiento posterior, la estructura podrá funcionar durante 5-7 años.
