Relé de fotos para alumbrado público: criterios para una elección exitosa y sutilezas de instalación.

Las tecnologías del mundo moderno están en constante evolución. Uno de los descubrimientos más recientes son los desarrollos avanzados en el campo de la iluminación exterior. Además de las lámparas LED económicas y brillantes, un logro importante es el relé fotográfico para el alumbrado público. La última tecnología pertenece a la categoría de intelectual, ya que las lámparas, gracias a un software especial, se encienden y se apagan sin intervención humana. El artículo le informará en detalle sobre el dispositivo.

Relé de fotos o sensor de alumbrado público para encender la luz

Un relé fotográfico es un dispositivo para ajustar el alumbrado público. Se utiliza en varios lugares para ahorrar energía. El principio de funcionamiento del relé, que se basa en el efecto fotoeléctrico, es que con una pequeña cantidad de rayos de luz, los contactos están cerrados. Esto activa el sensor exterior. Cuando la iluminación sube al nivel requerido, los contactos se abren automáticamente y, en consecuencia, las lámparas se apagan.

El dispositivo tiene muchos nombres y definiciones. En algunos libros de texto técnicos, se llama interruptor de control de luz, en otras publicaciones, interruptor fotosensible. En el vocabulario no oficial, la mayoría de las veces puede escuchar la frase "sensor de luz" o "sensor de luz", "fotosensor". También hay nombres más simples como "sensor crepuscular" o "interruptor día / noche". Todos estos son los nombres del mismo artículo, que en la producción industrial se llama relé fotográfico.

Los relés de fotos se instalan en las entradas de las casas, en los territorios de los edificios administrativos, en las entradas de los edificios de apartamentos, en los postes de energía. Así, los accesos a locales, calles y carreteras estarán constantemente iluminados al anochecer. En presencia de un dispositivo de este tipo, no se requiere el encendido y apagado forzado de las lámparas y las lámparas del alumbrado público en los postes.Esto sucederá automáticamente y el costo de la electricidad se reducirá significativamente.

El principio de funcionamiento y dispositivo del sensor de luz para alumbrado público.

El foto relé se basa en un fotorresistor o fototransistor, que cambia sus parámetros con un cierto cambio de iluminación. Si les llega suficiente luz, entonces la fuente de alimentación está abierta. Con la aparición gradual de la oscuridad, la fotocélula comienza a reaccionar y, a una determinada lectura especificada en la configuración, el circuito se cierra. El proceso puede tener lugar no solo por la noche, sino también, por ejemplo, en un clima muy nublado. Cuando mejora la iluminación, es decir, llega la mañana (o se disipan las nubes y la niebla), entonces se abre el circuito.

¡Interesante saber! El dispositivo de relé fotográfico se considera universal y se puede utilizar para otros fines, por ejemplo, para el riego de céspedes. Para hacer esto, el dispositivo está conectado a un sistema de riego y, por lo tanto, el césped o el macizo de flores se humedecerán todas las noches.

Al instalar el alumbrado público, debe decidir qué características técnicas debe tener el relé fotográfico. Según este principio, se distinguen dos tipos de dispositivos:

• relé fotográfico con sensor remoto;

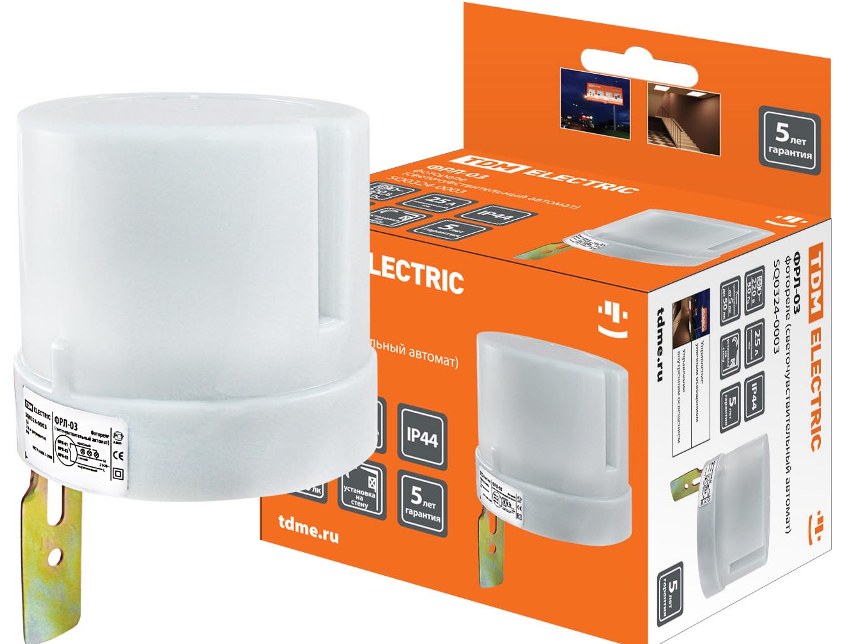

• dispositivo con incorporado sensor de luz.

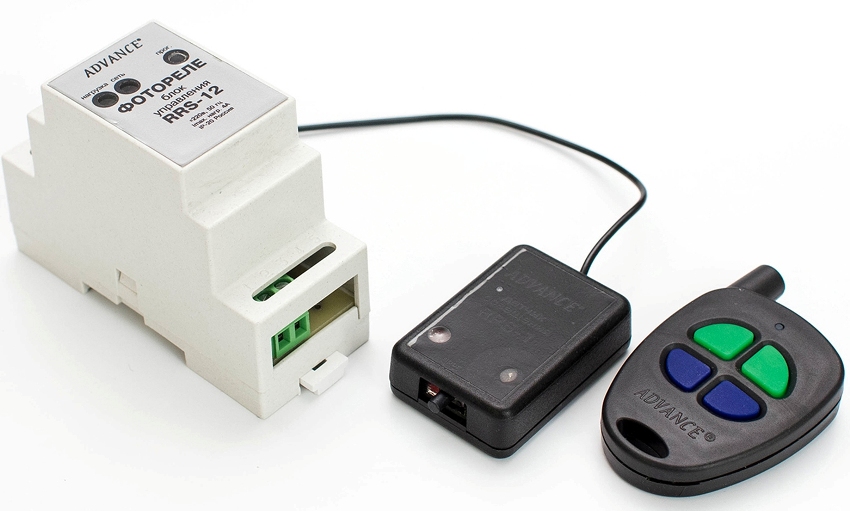

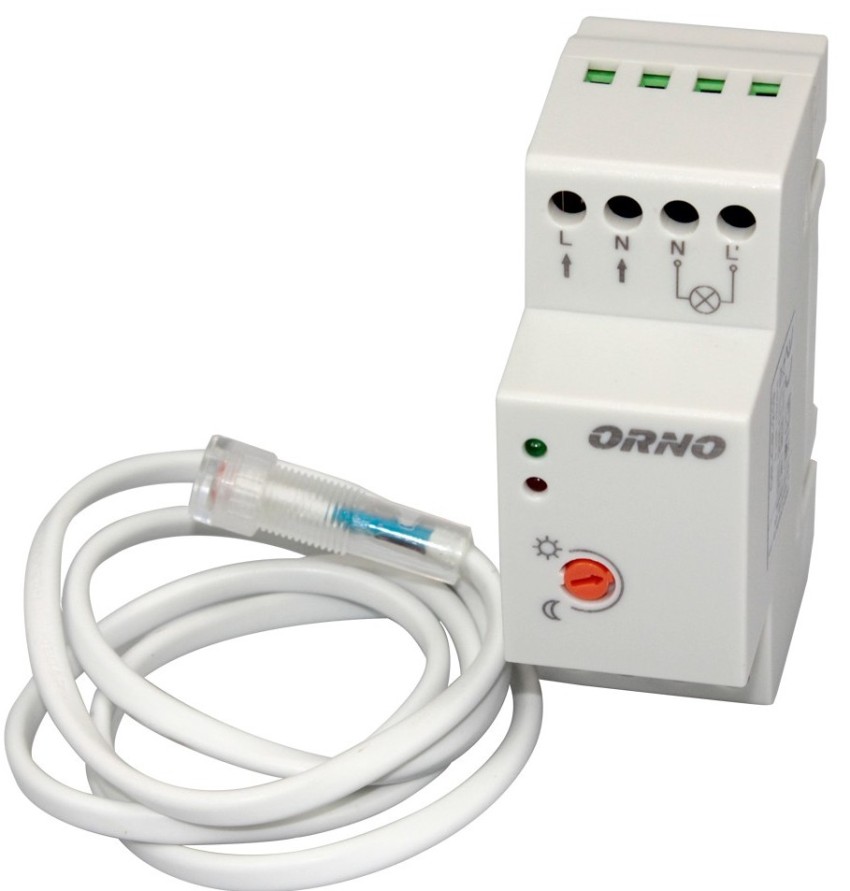

El dispositivo de sensor remoto es de tamaño pequeño, es más fácil protegerlo de las influencias negativas externas y la luz de fondo. Este dispositivo se puede colocar de forma autónoma, por ejemplo, en una sala eléctrica. Un ejemplo de este tipo de relé fotográfico es un modelo de carril DIN. El sensor incorporado debe ubicarse muy cerca del dispositivo de iluminación, por ejemplo, al lado de las lámparas, en los postes de alumbrado público. En este caso, es muy importante elegir un lugar para que la luz de la lámpara no incida sobre el fotosensor. Esta opción se utiliza con mayor frecuencia al instalar alumbrado público con energía solar.

Características de presentación sensor de luz exterior

Habiendo elegido el tipo de sensor requerido, es necesario determinar los parámetros técnicos del dispositivo. Los principales que afectan directamente la calidad del trabajo y la vida útil del relé de fotos son los siguientes:

1. Tensión de red. Puede ser de 220 o 12 V; la elección depende del voltaje que proporciona el alumbrado público. Los sensores de luz de doce voltios se utilizan con mayor frecuencia para la iluminación de la batería.
2. Modo operacional. Es necesario que el relé fotográfico funcione con caídas de temperatura significativas, lo que depende de las condiciones climáticas de una región en particular. Idealmente, el aparato debe poder soportar calor extremo y heladas severas.
3. Clase de protección de envolvente. Para la instalación de alumbrado público, el nivel de IP44 y superior es adecuado, lo que garantiza la protección del dispositivo contra salpicaduras de agua, suciedad y partículas sólidas con un diámetro de más de 1 mm. Si estamos hablando de instalar un relé fotográfico en una habitación, entonces es adecuado un nivel de protección a partir de IP23.
4. Poder. La operación de cualquier relé está diseñada para un cierto nivel de voltaje de la carga de energía, y la potencia total de todos los dispositivos conectados debe ser un 20% menor que la norma permitida. Por tanto, será posible reducir la tasa de desgaste de los dispositivos y prolongar su vida útil.

Esta es la lista principal, pero no la definitiva, de las características del foto relé que deben tenerse en cuenta al elegir un sensor. Un enfoque competente en este asunto tendrá un efecto positivo en el rendimiento del dispositivo y extenderá el período de su funcionamiento.

¡Aviso util! Una de las principales condiciones para el buen funcionamiento del foto relé es la presencia de un voltaje estable en la red, que debería ser un 30% más alto que este indicador del dispositivo en sí.

Opciones de conexión del sensor de luz

Casi todos los dispositivos tienen un sistema de ajuste automático que le permite seleccionar un modo de funcionamiento específico. La peculiaridad de este elemento del dispositivo es que debe ajustarse manualmente. Para hacer esto, gire el regulador especial en la dirección deseada y seleccione la opción requerida.

El relé de fotos puede incluir los siguientes controles de configuración:

1. Umbral de respuesta. Esta configuración implica aumentar o disminuir la sensibilidad del instrumento. Se recomienda bajar su nivel en invierno, especialmente en tiempo de nieve, para evitar el exceso de reflexión de la luz de la nieve, así como en lugares con alumbrado público brillante, por ejemplo, en megaciudades.
2. Un segundo retraso para encender o apagar el dispositivo. Si aumenta el retardo de apagado, podrá evitar las falsas alarmas que se producen cuando un rayo aleatorio incide en el relé fotográfico, por ejemplo, la luz de los faros de un automóvil. El retardo de encendido evitará que el dispositivo reaccione ante apagones fugaces del dispositivo, por ejemplo, de nubes o sombras de pájaros voladores.
3. Regulador de rango de iluminación. Al conectar un relé fotográfico, con esta configuración, puede proporcionar el nivel de iluminación requerido. En su límite inferior, el sensor se dispara, encendiendo la fuente de alimentación y, a la inversa, en los valores superiores lo apaga. El rango puede variar de 2 a 100 lux (2 lux - oscuridad total) o de 20 a 80 lux, (en este caso 20 lux - crepúsculo profundo, cuando los contornos de los objetos son apenas visibles).

El dominio y el uso efectivo de las configuraciones enumeradas ayudarán a garantizar el funcionamiento más óptimo del relé fotográfico, eliminando las falsas alarmas, haciendo que la iluminación sea más cómoda y el consumo de energía lo más económico posible.

Elegir la ubicación óptima para el sensor de alumbrado público

Antes de conectar el sensor de luz, debe decidir el lugar de su instalación, teniendo en cuenta una serie de puntos importantes:

• si el fotosensor es de tipo remoto, entonces su ubicación debe estar al alcance directo de la luz del día;
• las fuentes de iluminación artificial deben ubicarse lo más lejos posible del sensor, lo principal es que el relé no reacciona a su encendido o apagado;
• Es deseable excluir tanto como sea posible la entrada de luz de los faros de los automóviles.

La altura óptima de la instalación del relé de fotos es de 180 a 200 cm, lo que brindará la capacidad de ajustar los parámetros mientras está de pie en el suelo, sin usar taburetes y escaleras.

Hay algunos trucos que le ayudarán a cumplir con los requisitos anteriores. Por ejemplo, puede proteger el fotosensor de las linternas utilizando un tubo de plástico negro de gran diámetro de 15 a 20 centímetros de largo. Para ello, es necesario cortar la tubería en la parte inferior en un ángulo de 40-30 ° desde la pared vertical para que mire hacia arriba.

¡Aviso util! Para estandarizar el ensamblaje de dispositivos para indicar el relé fotográfico en diagramas y dibujos, se inventaron designaciones y términos especiales. Deben ser conocidos por aquellos que decidieron instalar el dispositivo de forma independiente.

Si el funcionamiento del relé está diseñado para una lámpara, pero de alta potencia, entonces el lugar ideal sería colocarlo directamente detrás de la lámpara. Aquí es donde la luz aleatoria golpeará menos. Es mucho más fácil configurar el sensor si está ubicado en el lado este u oeste del edificio. La condición principal para esto es la ausencia de objetos con luz brillante cerca. Por lo tanto, en este caso, debe elegir el lado donde la "exposición" se excluye al máximo.

Foto relé para alumbrado público: equipar con funciones adicionales

Ambos tipos de relé fotográfico, tanto con sensores integrados como remotos, tienen sus propias variedades.La clasificación de dispositivos se basa principalmente en su propósito y equipo funcional adicional. Ambos tipos de dispositivos tienen subespecies.

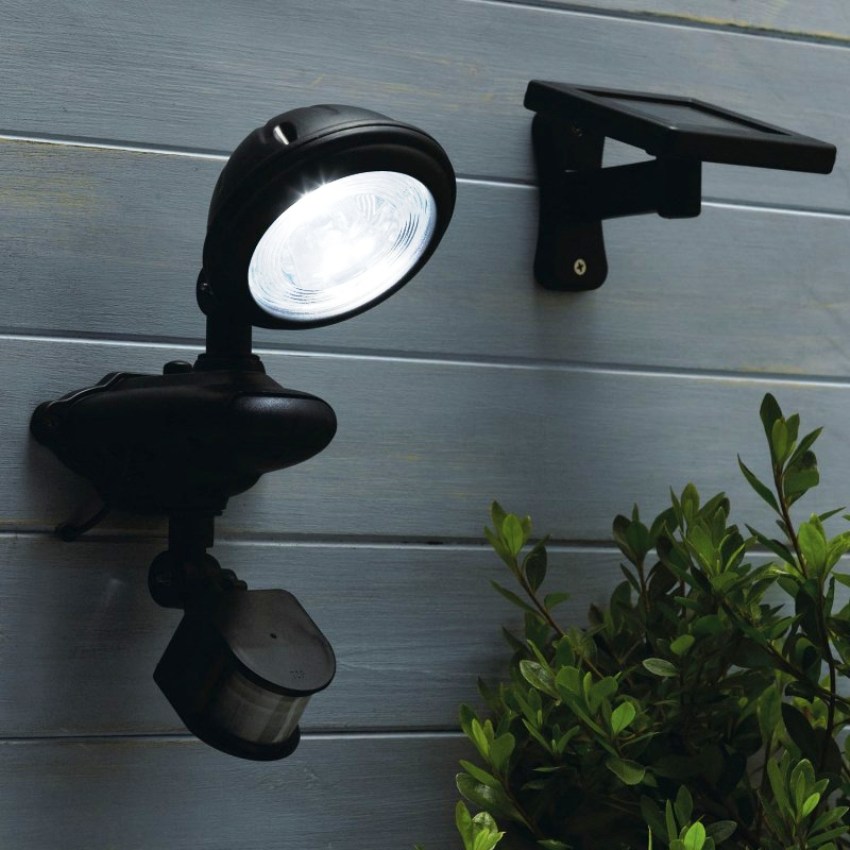

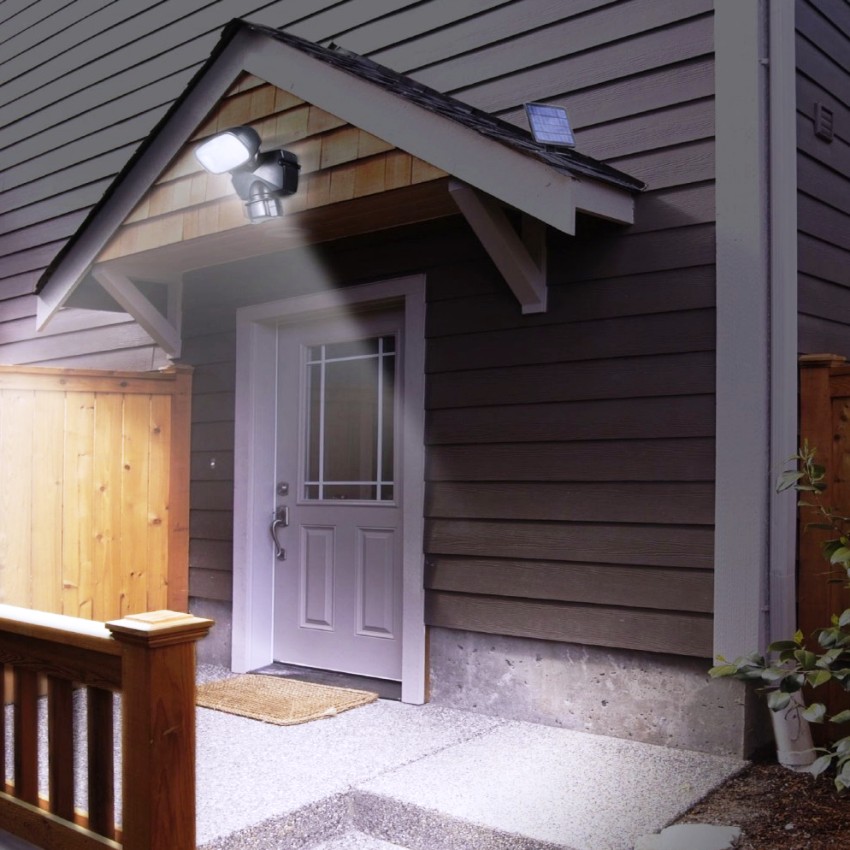

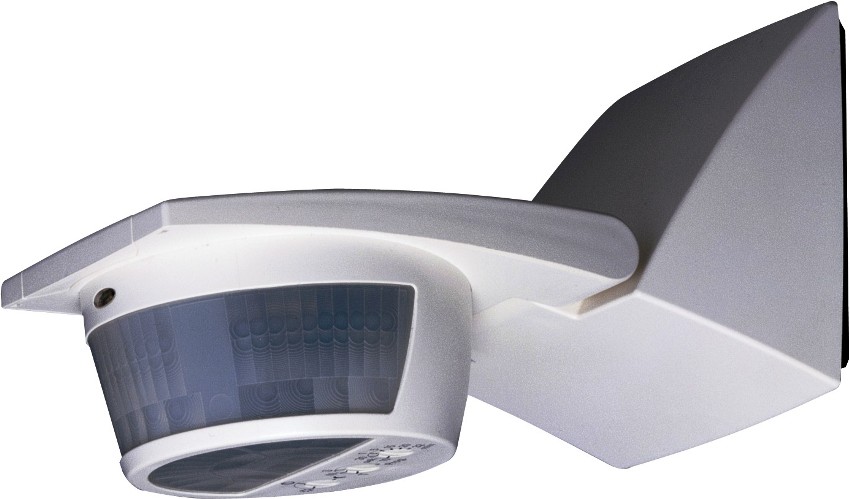

Relé de fotos con sensor de movimiento. Dicho dispositivo se instala donde se requiere iluminación solo durante la estadía de una persona, por ejemplo, en pasillos, en el patio de una casa de campo o en un garaje. El dispositivo reacciona al movimiento y al calor emitido por el cuerpo humano.

Relé de fotos con temporizador. Esta opción se utiliza cuando se requiere iluminación durante un tiempo determinado. Los usuarios del dispositivo establecen el tiempo deseado cuando se enciende o apaga. En consecuencia, el dispositivo está equipado con un temporizador para encender y apagar la luz. Dichos sensores son especialmente relevantes en la iluminación decorativa de solares o edificios personales.

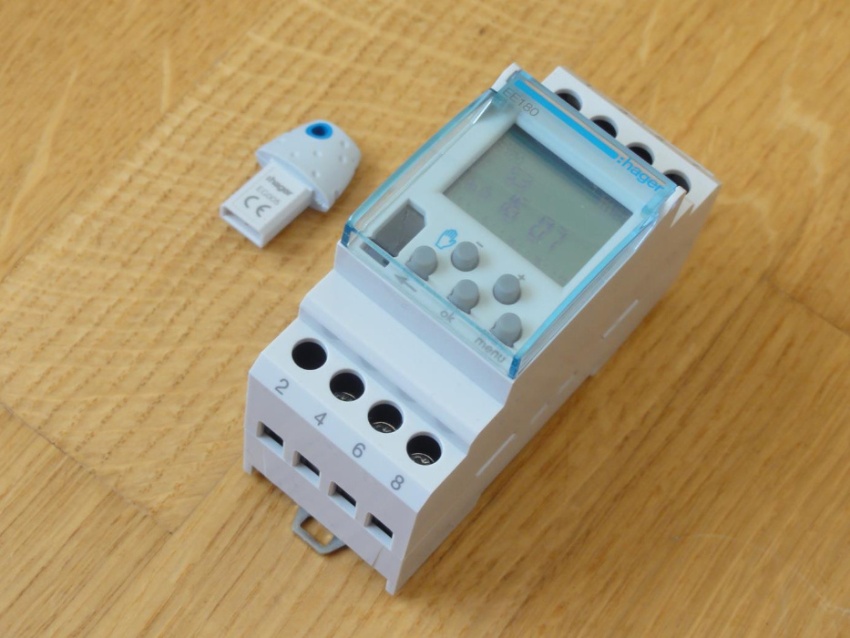

Astrotimer no es solo un relé de fotos, sino un dispositivo más avanzado, programado para amanecer o atardecer en diferentes zonas climáticas. Basta con seleccionar una zona horaria específica en la memoria. El dispositivo funcionará automáticamente a la hora especificada por el programa. El precio de un relé de fotos con astrotimer es mucho más alto, pero no debe preocuparse por el sitio de instalación.

Los dispositivos con funciones adicionales no son populares, ya que el precio de un relé fotográfico para el alumbrado público con sensores integrados puede ser el doble del costo de un dispositivo convencional de respuesta a la luz. Por lo tanto, para proporcionar funciones adicionales, no es necesario comprar un costoso relé de múltiples fotos, es suficiente comprar un dispositivo convencional e instalar adicionalmente sensores de movimiento o temporizadores.

Diagramas de conexión de relés fotográficos para alumbrado público

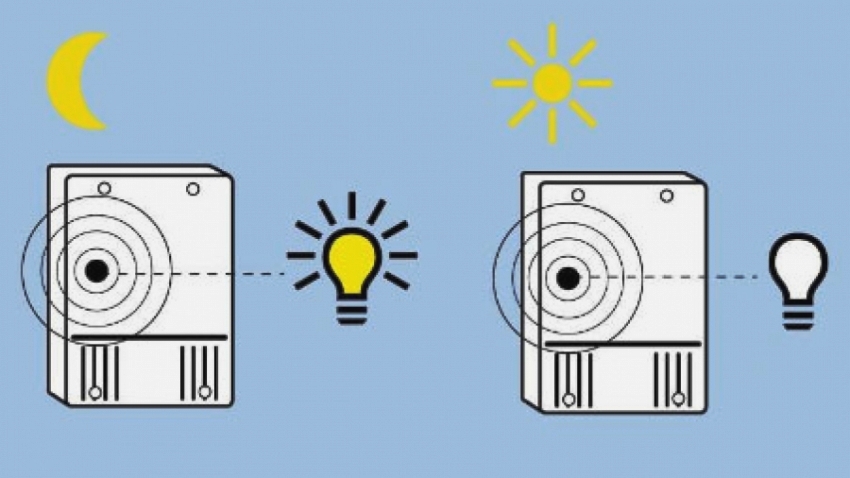

La función principal del relé de fotos es suministrar energía al anochecer y apagarlo al amanecer. Por tanto, es un disyuntor que funciona sin intervención humana. El elemento fotosensible juega el papel del botón de apagado. El diagrama de conexión del foto relé es similar: se aplica una fase al dispositivo, se interrumpe en las salidas y, si es necesario, el circuito se cierra, como resultado de lo cual se suministra voltaje a las lámparas o proyectores.

Artículo relacionado:

Luminarias LED para exteriores montadas en poste: durabilidad y eficiencia

Tipos, características tecnológicas de los dispositivos, detalles de la instalación. Valor por su dinero.

Para garantizar el funcionamiento del foto relé, también se requiere alimentación, por lo tanto, cero está conectado a ciertos contactos. Dado que se supone que la iluminación debe estar en un área abierta, es necesaria una conexión a tierra.

¡Aviso util! Para proporcionar funciones adicionales, puede comprar un relé de fotos con sensores de movimiento o temporizadores. Sin embargo, dos sensores separados, por ejemplo, luz y movimiento, son más baratos de comprar y mantener. Además, será más fácil reemplazar una pieza en uno de los dos dispositivos que reparar todos los relés fotográficos del complejo.

Desafortunadamente, no existe un diagrama de cableado universal que se ajuste a todos los tipos de relés fotográficos, pero ciertos puntos son característicos de todas las operaciones. Deben tenerse en cuenta, especialmente en el caso de instalar un relé de fotos con sus propias manos.

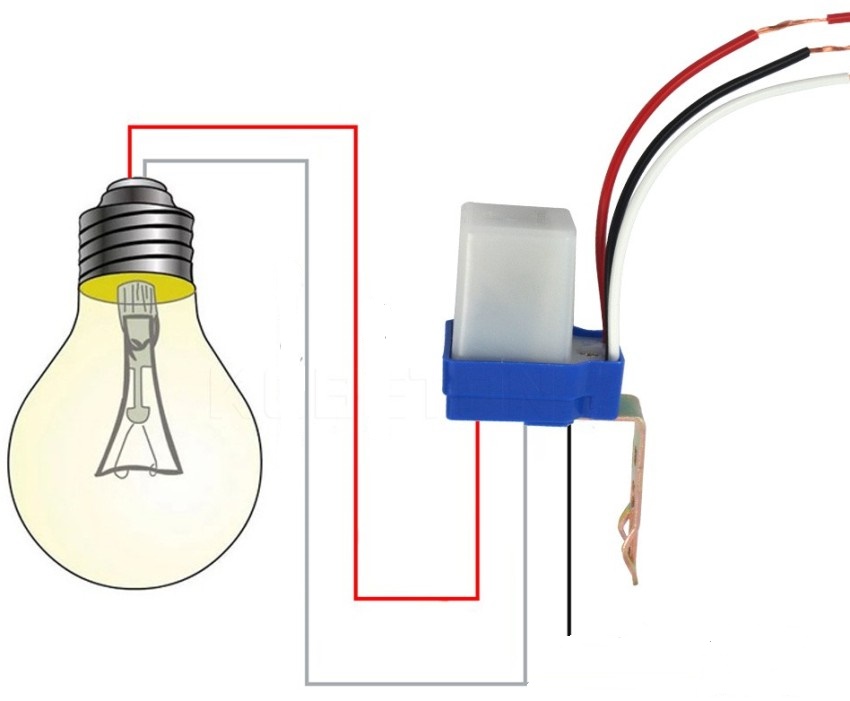

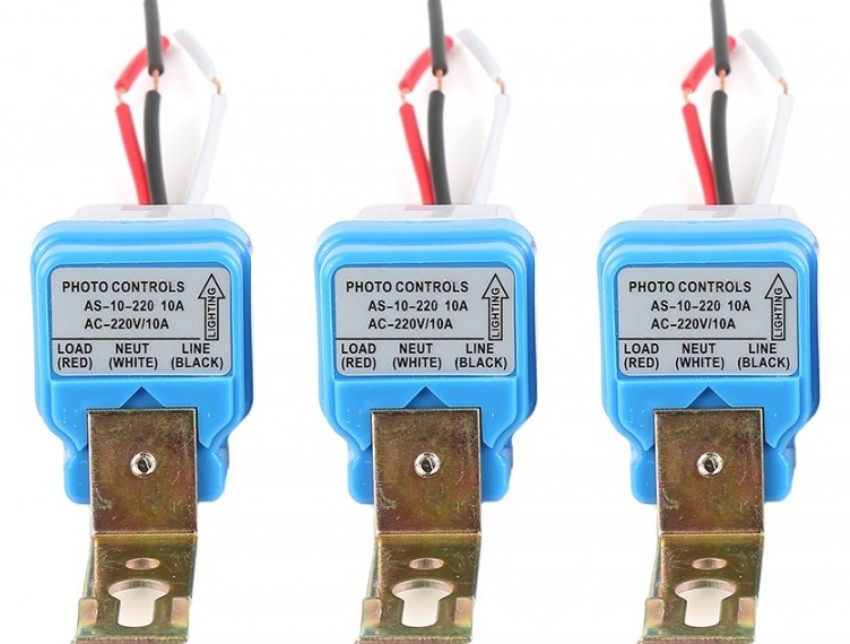

En casi todos los modelos, el relé en la salida tiene tres cables multicolores que corresponden a las siguientes designaciones:

• fase negra;
• verde - cero;
• rojo: la fase que cambia a la fuente de luz.

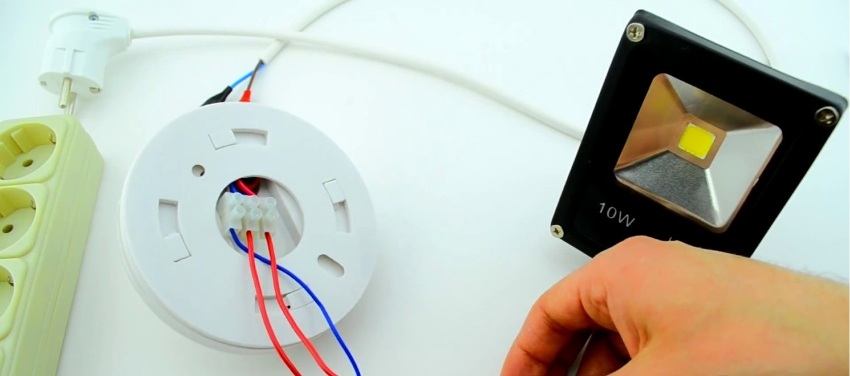

Instrucciones paso a paso para conectar un relé fotográfico para alumbrado público.

Las instrucciones a continuación le indicarán cómo conectar el relé de fotos por etapas, de forma rápida y correcta:

1. Preinstalación de la centralita. Por lo general, se monta en una pared y los conductores están conectados.
2. Conectando el foto relé según el diagrama, que se encuentra en la documentación técnica adjunta al propio dispositivo. Por lo general, se usa un soporte como sujetador. Está instalado en un lugar donde los rayos directos del sol caerán sobre el relé, pero otras fuentes de luz están aisladas.
3. Corrección del sistema mediante un regulador, es decir, la elección de parámetros para la respuesta del dispositivo a condiciones específicas de cambio de luz.
4. El regulador está instalado en el exterior del dispositivo con las características técnicas adecuadas: rango de sensibilidad - 5-10 lm; potencia - 1-3 kW, umbral de corriente permitida - 10A.

Si el dispositivo está montado en el medio de un panel eléctrico con una estructura compleja, donde los rayos del sol no penetran, entonces el relé y el interruptor se instalan por separado uno del otro. Conecte las partes del dispositivo entre sí con cables especiales.

Al instalar el alumbrado público, se recomienda seguir estas reglas:

1. Es mejor colocar un dispositivo con una fotocélula externa de tal manera que excluya la luz directa de la luminaria instalada. De lo contrario, el dispositivo no funcionará correctamente.
2. Para comprobar si el circuito está conectado correctamente o no, es necesario conectar el arrancador a la red. El resultado será claro cuando se encienda la lámpara.

Matices en los esquemas de conexión del sensor de luz.

El hecho de que el relé fotográfico se seleccione teniendo en cuenta la carga esperada puede afectar el costo del producto: según la potencia, el precio aumenta. Por lo tanto, para ahorrar dinero, es posible proporcionar alimentación no a través del fotosensor, sino a través de un arrancador magnético. Este es un dispositivo especial diseñado para un funcionamiento frecuente de encendido / apagado. El uso del gatillo le permite conectar la energía usando un elemento fotosensible con una carga mínima.

Por lo tanto, de hecho, solo se enciende el arrancador magnético, por lo que solo se tiene en cuenta la potencia consumida por él. Pero ya en los terminales del arrancador magnético, se permite el uso de una carga más potente.

¡Consejo útil! Antes de instalar y configurar el dispositivo, se recomienda estudiar detenidamente el diagrama de conexión de iluminación que se adjunta al dispositivo. El documento describe de forma clara y visual todos los cables del relé fotográfico, y también muestra dónde deben conectarse.

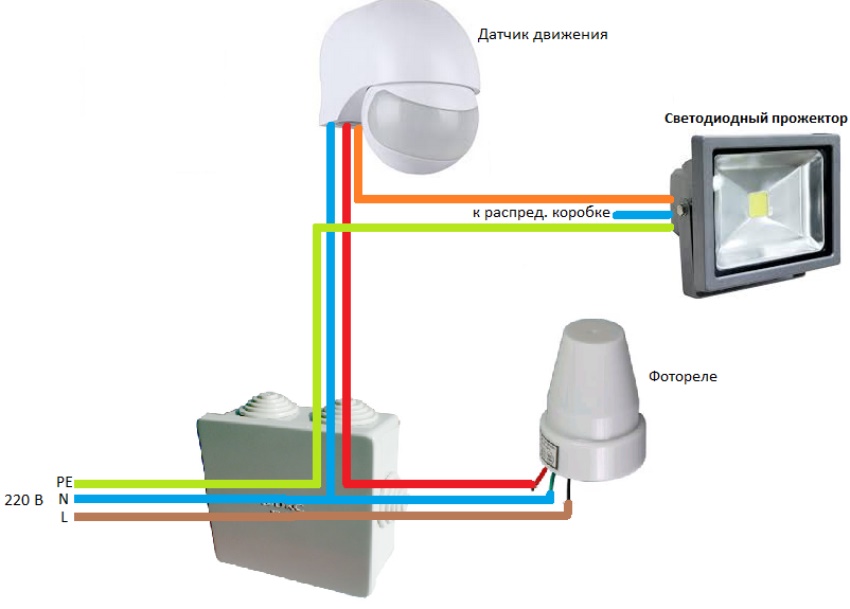

En el caso de que, además del sensor de día / noche, sea necesario conectar dispositivos con funciones adicionales, por ejemplo, un temporizador o un sensor de movimiento, se instalan después de que se instala el relé de fotos. En este caso, el orden de prioridad de los dispositivos adicionales no es importante.

Si la función de un temporizador o sensor de movimiento se proporciona en la estructura del dispositivo, pero no es necesaria en un caso específico, entonces estos dispositivos simplemente se excluyen del circuito general, es decir, no están conectados a cables. En este caso, si es necesario, estos elementos del dispositivo se pueden conectar.

Instalación de alumbrado público para una casa de campo.

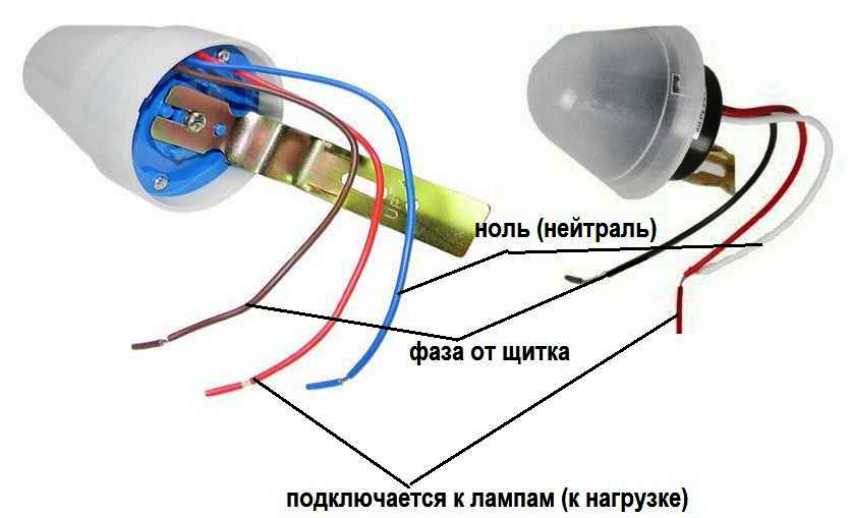

Una vez que se ha conectado el relé de fotos, es necesario configurarlo, teniendo en cuenta una serie de matices. Como se mencionó anteriormente, un relé fotográfico con un fotosensor incorporado tiene tres cables en la salida de la caja. Están conectados de esta manera:

• rojo, responsable de la carga eléctrica, va directamente a la linterna, lámpara o reflector;

• se conecta un cable marrón o negro a la fase procedente del blindaje;
• el cableado azul está conectado a cero en el cuerpo del blindaje.

Un punto opcional pero importante para garantizar la seguridad es la conexión a tierra. Para este propósito, se conecta un cable separado al terminal del cuerpo. En este caso, la sección transversal del cable debe seleccionarse de acuerdo con la potencia de la carga esperada del foto relé. El diagrama de cableado le dirá cómo hacerlo correctamente.

El dispositivo se configura después de la instalación. Para hacer esto, debe esperar el momento de la luz natural, cuando es conveniente encender las lámparas. Ajuste el dispositivo girando la rueda de afinación. Tienes que girar hasta que la lámpara se encienda.

Cabe señalar que el procedimiento para conectar un relé con un sensor remoto es ligeramente diferente al de conectar un dispositivo con una fotocélula incorporada. Aquí la fase se conecta al terminal A1 (L), que se encuentra en la parte superior del dispositivo, luego se lleva cero al terminal A2 (N). Desde la salida, dependiendo de la ubicación del cable, la fase se alimenta a las luces.

Características y características de conexión de los modelos de sensores individuales: relé fotográfico FR 601 y FR 602

El mercado nacional moderno está representado por una amplia gama de modelos de fotosensores diseñados para diferentes tipos y condiciones de iluminación, asumiendo diferentes potencias de lámpara y funciones adicionales.

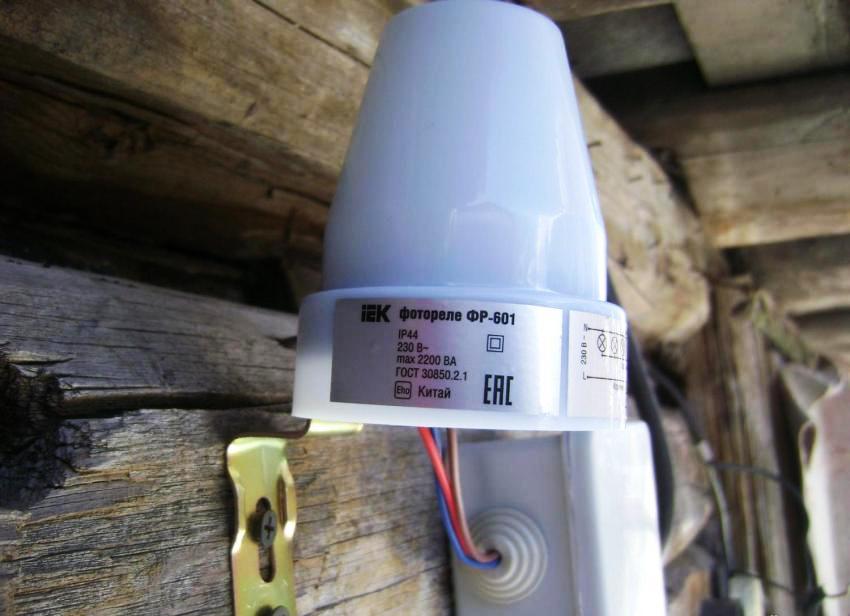

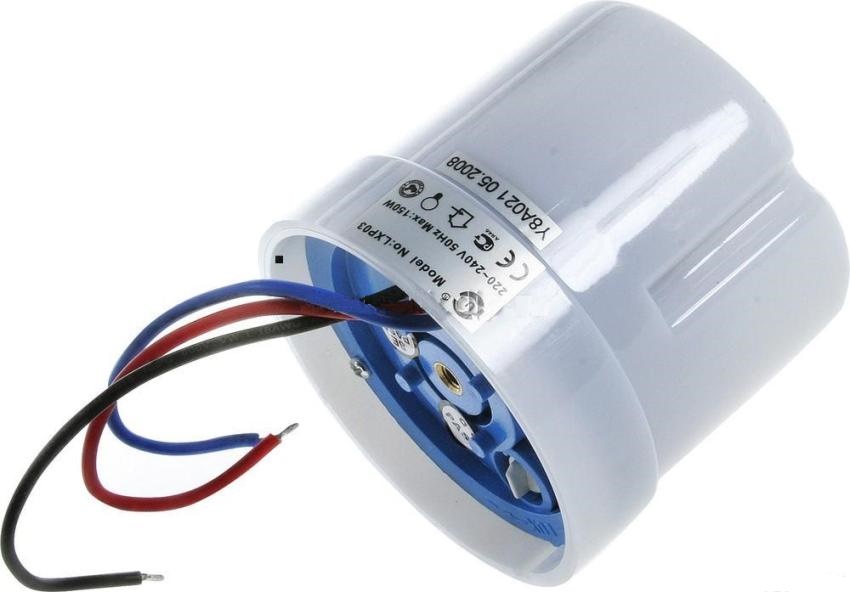

Los más populares entre los modelos monofásicos estándar son el sensor FR-601 y su análogo más avanzado del relé fotográfico FR-602. El fabricante de los dispositivos es la empresa IEK. Ambos tipos de sensores se caracterizan por su fiabilidad y facilidad de conexión. Las diferencias entre los modelos son insignificantes, funcionan con una corriente del mismo voltaje y frecuencia, y el consumo de energía es de 0,5 W. Exteriormente, los dispositivos son completamente idénticos.

¡Consejo útil! Para conectar varias luces al mismo tiempo, debe comprar un controlador especial. Este dispositivo recibirá una señal que controla la iluminación.

La única diferencia es la sección máxima de los conductores a conectar. El modelo FR-601 está diseñado para 1,5 mm² y el FR-602, para 2,5 mm². En consecuencia, tienen diferentes corrientes de carga nominales. En el caso del foto-relé FR-601 es de 10A, para el FR-602 - 20 A. Ambos dispositivos tienen una fotocélula incorporada y el ajuste está permitido en el rango de 0 a 50 lux con un intervalo de 5 lux.

Estos dispositivos se pueden construir incluso en casa. La principal diferencia entre un dispositivo casero y un relé fotográfico IEK de fábrica será la ausencia de la protección adecuada. Este nivel para los modelos en serie es IP44, lo que significa protección contra el polvo y la humedad. El esquema de conexión de los fotoreles FR 601 y FR-602 es estándar y sencillo. Los productos sirven durante mucho tiempo y pueden soportar los efectos de amplios rangos de temperatura.

Entre los análogos de este dispositivo se encuentra el modelo FR-75A, un relé fotográfico, cuyo circuito es más complicado de hacer en casa. El dispositivo es menos estable y menos duradero en la práctica.

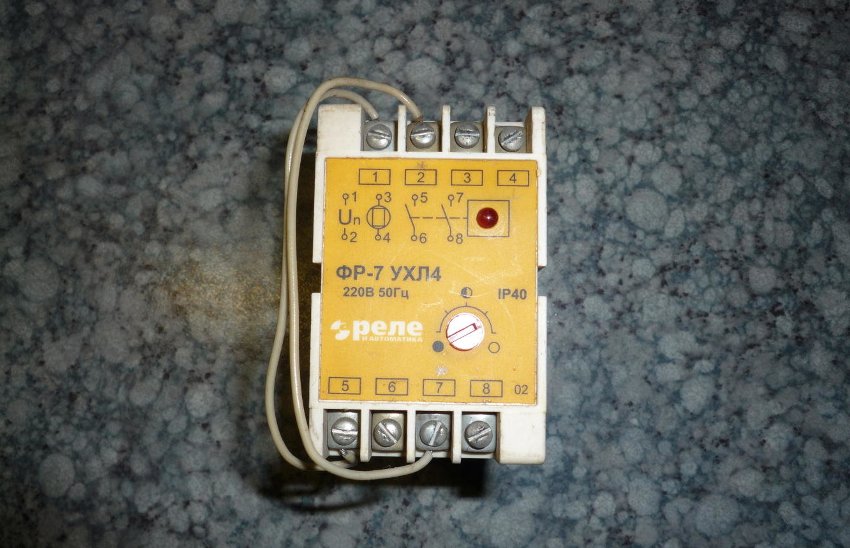

Sensores fotosensibles de alta potencia: relé fotográfico FR-7 y FR-7E

Los modelos discutidos anteriormente son ideales para garantizar el funcionamiento de las farolas en el territorio de una cabaña de verano o en el patio de una casa privada. Se utilizan modelos más potentes para ajustar la iluminación en las calles de la ciudad y en las carreteras. Estos incluyen FR-7 y FR-7e, que pueden operar en una red de 220 V CA con voltajes de hasta 5 amperios. El ajuste de estos dispositivos debe ser realizado por especialistas, ya que se requiere una conexión de un rango de 10 lux.

Entre las desventajas del relé fotográfico FR-7E, como su predecesor FR-7, cabe destacar el alto nivel de consumo de energía. Además, los dispositivos no tienen el nivel de protección requerido IP40, que protege contra los efectos negativos de la humedad.Además, los modelos no tienen una resistencia de recorte en el panel exterior protegido, los terminales son del tipo abierto.

Teniendo en cuenta los fotosensores individuales, es necesario mencionar el modelo popular del relé fotográfico FRL-11 con un elemento fotosensible externo. El dispositivo funciona en una amplia gama de iluminación (2-100 lux). El fotosensor está equipado con protección IP65, lo que permite su instalación en exteriores y a una distancia decente del relé. Los dispositivos se utilizan para ajustar la iluminación de objetos de gran tamaño: carreteras, aparcamientos, estaciones de tren, parques, etc.

Photorelay FR-16A pertenece a la categoría de los modelos más potentes con fotocélula incorporada. El sensor de luz se puede configurar para operar en un nivel de luz específico. El dispositivo requiere una corriente de conmutación de 16 A para funcionar y la potencia de carga del dispositivo es de 2,5 kW.

La instalación de un relé fotográfico en el alumbrado público elimina la intervención humana en el proceso de ajuste del funcionamiento de los dispositivos eléctricos de iluminación, lo que puede ahorrar significativamente en el consumo de electricidad. Al comprar equipos, el consumidor debe centrarse en los parámetros del dispositivo, eligiendo un modelo para fines específicos con el grado de carga requerido. Durante la conexión, debe seguir estrictamente las instrucciones y el diagrama adjunto, y durante el funcionamiento, las recomendaciones del fabricante.
