Una máquina para afilar brocas y otras herramientas: reglas de selección y uso.

Los requisitos para el mecanizado de diversos materiales son bastante elevados. Artículos con rosca mal ejecutada, orificio descentrado, extremo astillado después del corte, etc. La razón principal del procesamiento de productos de mala calidad es el estado incorrecto de la herramienta de corte. Una máquina afiladora de taladros ayudará a evitar estos problemas.

Afiladora ayudará a procesar taladros y otras herramientas con alta calidad

Los principales tipos de afiladoras para taladros y otras herramientas de corte.

La mejora de las tecnologías para la fabricación de diversos tipos de productos hace necesario el uso de herramientas de corte con perfecto afilado. De lo contrario, la calidad del procesamiento disminuye, las características de rendimiento de los artículos fabricados se pierden. Los elementos de corte fabricados incluso con los materiales más duraderos requieren una restauración periódica del borde de trabajo. Para estos fines se utilizan máquinas rectificadoras.

Todas las máquinas se pueden dividir en dos categorías: domésticas y profesionales.

Según el ámbito de aplicación, las instalaciones se dividen:

• en máquinas profesionales para afilar;
• Mecanismos domésticos.

También hay una división de dispositivos de afilado en universales y de enfoque estrecho. Las unidades universales tienen dispositivos que permiten afilar las hojas de los cuchillos y sierras domésticas comunes, cortadores, cinceles, etc. Los de dirección estrecha están diseñados para procesar herramientas del mismo tipo.

En su mayor parte, los diseños profesionales son universales. Se distinguen por sus grandes dimensiones y su correspondiente potencia, y están instalados de forma permanente. Tales máquinas requieren un consumo de energía significativo. La consecuencia de la alta potencia es un trabajo ruidoso, por lo que los dispositivos profesionales se colocan en habitaciones separadas. Trabajar con ellos se lleva a cabo con mayor frecuencia con el uso de equipos de protección contra el ruido.

Las amoladoras perforadoras domésticas son básicamente dispositivos móviles que se pueden montar en cualquier superficie horizontal.Las unidades son compactas, de bajo consumo y se utilizan para afilar herramientas domésticas.

Normalmente, las máquinas domésticas son dispositivos pequeños y móviles.

Diseño y equipamiento estándar de afiladores de brocas.

El diseño básico de cualquier rectificadora es bastante simple. El dispositivo incluye los siguientes elementos:

1. La carcasa en la que se coloca el motor. Se utiliza un motor de baja potencia para procesar elementos hechos de materiales blandos. Se utilizan modelos potentes para afilar piezas de carburo. La velocidad de rotación de los dispositivos de afilado depende de la potencia y, en consecuencia, del tiempo necesario para procesar la herramienta.
2. Muelas abrasivas montadas en paralelo de diferentes materiales. Para el afilado de elementos hechos de aleaciones duras, se utilizan discos de diamante, que pueden variar en tamaño. El diámetro exterior varía de 125 a 250 mm. El tamaño del asiento es importante: la opción más común es de 32 mm, pero hay tamaños de 21,7, 16, 20 mm. Un indicador igualmente importante es el tamaño de grano: 40-60 es suficiente para desbastar, 80-120 para acabado.
3. Cinta de lijar u otras herramientas especiales. Los elementos estructurales adicionales son inherentes a las afiladoras universales. Estas piezas también pueden tener diferentes dimensiones, estructura de revestimiento, etc.
4. Pantalla. Placa protectora transparente para un trabajo seguro.
5. Botón de inicio y parada de la unidad.

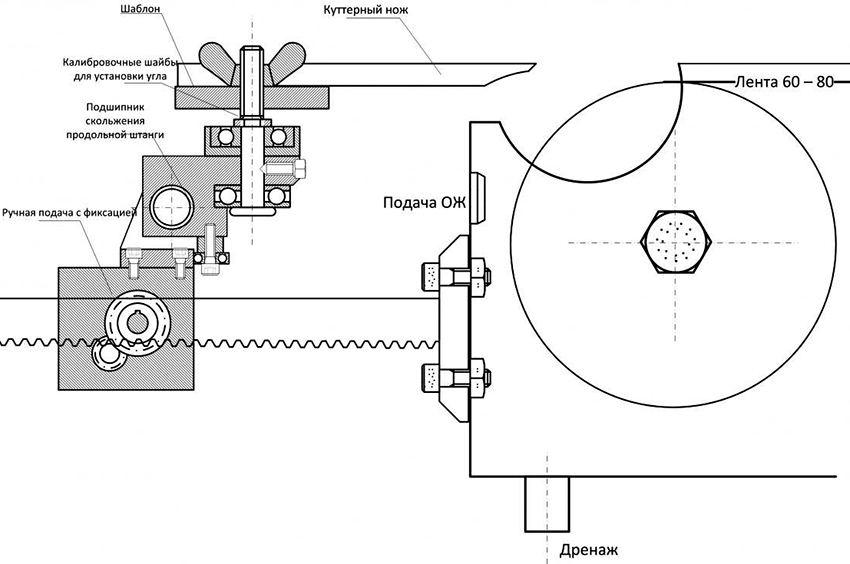

Diagrama que muestra el diseño estándar de una rectificadora

¡Aviso util! Los expertos recomiendan comprar rectificadoras con motores asíncronos. Estos dispositivos son más resistentes a las sobretensiones en la red.

Todas las dimensiones y características de los elementos deben indicarse en el pasaporte del molinillo.

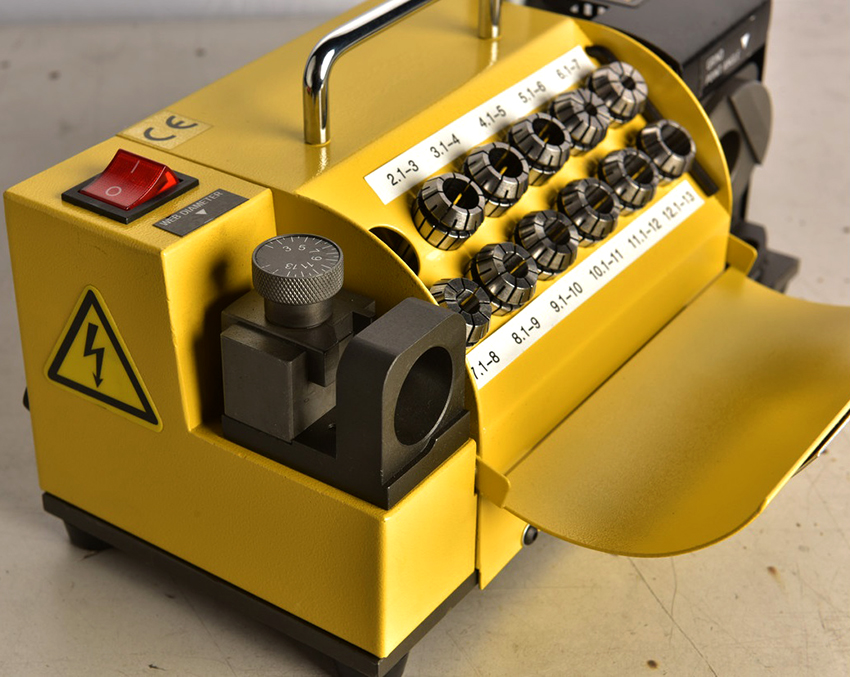

Afiladoras de taladros de fábrica y caseras

Los taladros son una herramienta que se utiliza activamente tanto en la producción como para fines domésticos. En cuanto a la escala industrial, vale la pena señalar que las máquinas universales casi siempre se utilizan para afilar. La otra opción simplemente no es rentable. Pero en el hogar y en el caso de actividades periódicas a pequeña escala (en escuelas vocacionales, centros de reentrenamiento, etc.), se utilizan ampliamente unidades de enfoque limitado para afilar taladros.

Dichas máquinas se pueden dividir en dos tipos:

• dispositivos para afilar brocas helicoidales;
• máquinas para restaurar la superficie de corte de taladros de plumas.

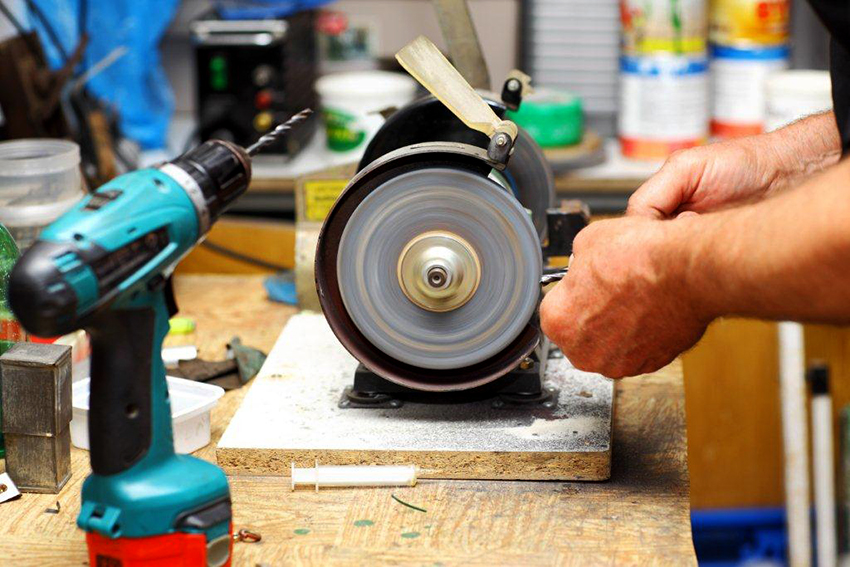

Para uso doméstico, se puede hacer una máquina afiladora a mano.

Los diámetros de las toberas a reacondicionar varían de 2 a 18 mm. Las características del equipo le permiten realizar el ángulo de inclinación para taladros con bolígrafo 170-180 °, para opciones en espiral: 140-180 °.

Mucha gente prefiere usar máquinas caseras para afilar taladros. Más precisamente, no máquinas, sino dispositivos improvisados. Esto puede ser, por ejemplo, abrazaderas "rápidas" y una amoladora. La construcción funciona de la siguiente manera:

1. El taladro encaja en la abrazadera en el ángulo requerido para afilar.
2. El pestillo descansa contra la máquina herramienta, luego se lleva suavemente a la superficie abrasiva giratoria. Se debe tener cuidado de no cambiar el ángulo de mecanizado.
3. Después de afilar los elementos de corte, se procesa la parte trasera.

¡Aviso util! Teniendo en cuenta que al afilar un dispositivo de este tipo, el ángulo se controla visualmente, vale la pena tener una muestra de un taladro con una superficie de corte completa para su verificación.

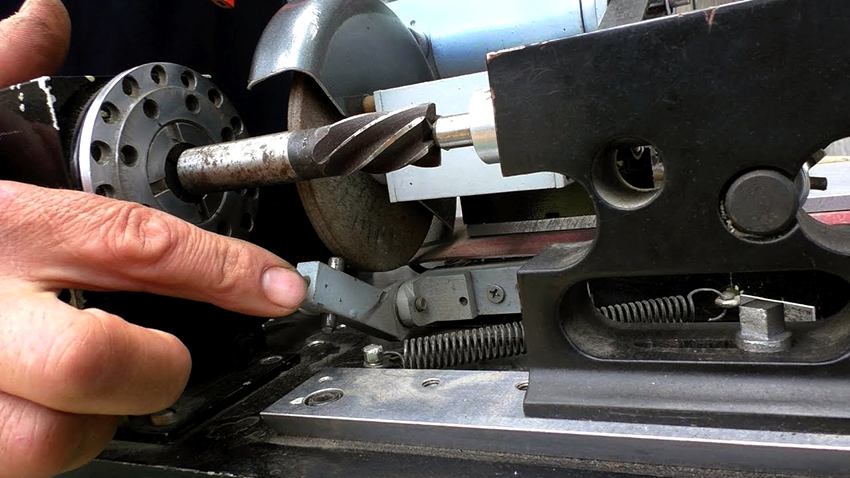

Máquina para afilar fresas para metal, restauración de sierras de corona para madera

Los accesorios de fresado pueden tener una amplia variedad de formas: cilindro, cono, semiesfera, etc. Hay muchos tamaños estándar de esta herramienta de corte. Es por eso que el afilado es bastante difícil, especialmente para los no profesionales.Para que el resultado sea positivo, es decir, después del procesamiento, el cortador recupera sus capacidades funcionales, vale la pena usar una máquina para afilar cortadores para metal.

El afilado de cortadores es un proceso bastante difícil para un principiante.

La complejidad de restaurar la superficie de corte de estas brocas se debe a dos características:

• suficientemente largo;
• geometría curva de la forma de los dientes.

Con respecto a esta última característica, se distingue entre fresas con dientes puntiagudos y rebajados. Los primeros tienen una superficie trasera plana, es en ella donde se realiza el afilado. Los dientes reforzados son característicos de las fresas. La complejidad de las muestras que realizan afecta la forma de afilado: se realiza a lo largo de las superficies internas de los dientes. No se recomienda utilizar varios dispositivos para afilar cortadores de metal.

Si hablamos de boquillas de anillo para madera, entonces debe decirse que un bloque de diamante delgado se puede usar como una máquina de pulir casera. Se fija al borde de la mesa y el cortador se guía a lo largo de su superficie. Es importante tener en cuenta el grado de desgaste de la herramienta para seleccionar correctamente el tamaño de grano de la superficie de la barra y llevar a cabo un procesamiento eficaz.

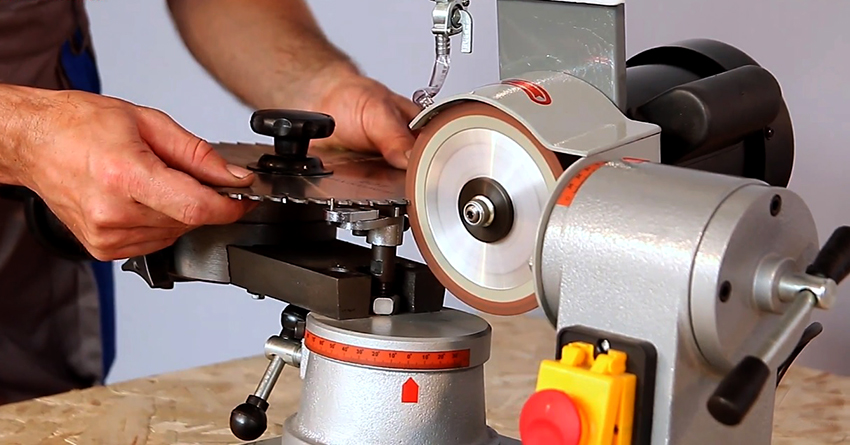

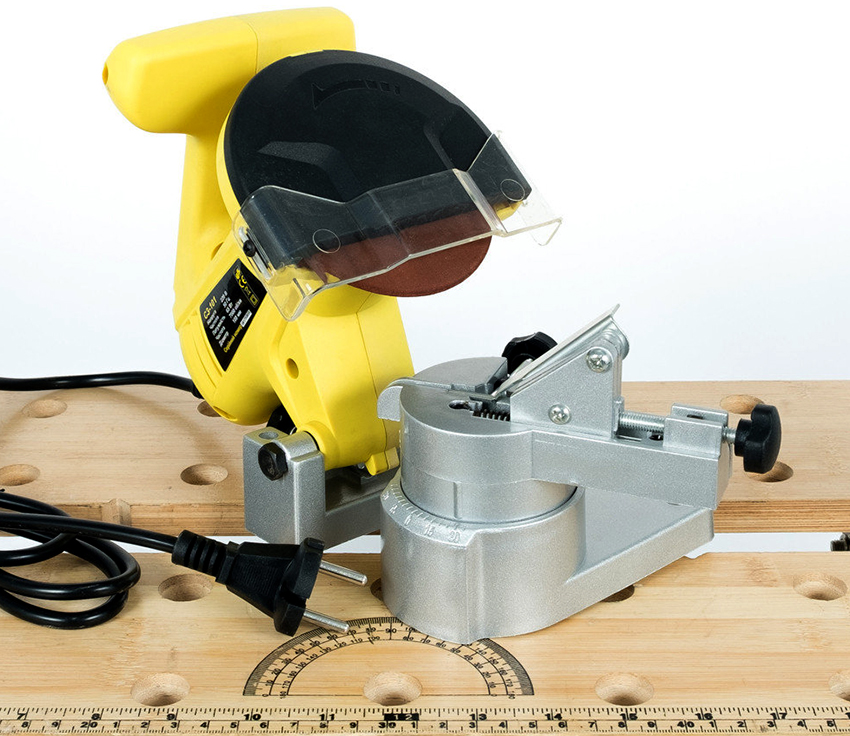

Afiladoras de discos: diseños, métodos de funcionamiento.

Las máquinas de afilado de discos pertenecen a una categoría de mecanismos de afilado de enfoque restringido. Por su diseño, se pueden realizar de la siguiente manera:

• el motor y la muela permanecen estáticos, solo se mueve el disco procesado;
• tanto los elementos de afilado de la instalación como la sierra circular giran;
• el mecanismo del motor y el equipo se mueven, el disco afilado permanece estacionario.

Los afiladores de discos son productos muy específicos.

Este último tipo incluye máquinas para el afilado manual de discos. El principio de funcionamiento de tales dispositivos se ve así: se fija una sierra circular, se rastrea un mecanismo eléctrico manual a lo largo de la superficie procesada de los dientes. El afilado de dientes de sierras circulares se puede realizar en los siguientes tipos de ángulos:

• frente;
• espalda;
• bisel de las partes delantera y trasera;
• afilado (tamaño) de las esquinas delanteras y traseras.

Todas las características anteriores dependen de las características del uso de sierras circulares:

• para el aserrado longitudinal, se requiere un ángulo de 15-20 °;
• el corte transversal requiere un ángulo de inclinación de 5 a 10 °;
• la hoja de sierra universal tiene un ángulo de 15 ° (promedio).

¡Importante! El ángulo de corte debe tenerse en cuenta no solo al seleccionar una sierra circular para fines específicos. También es importante para la calidad del material utilizado: cuanto más densa sea la estructura de la pieza de trabajo, más pequeños deben ser los ángulos frontal y posterior.

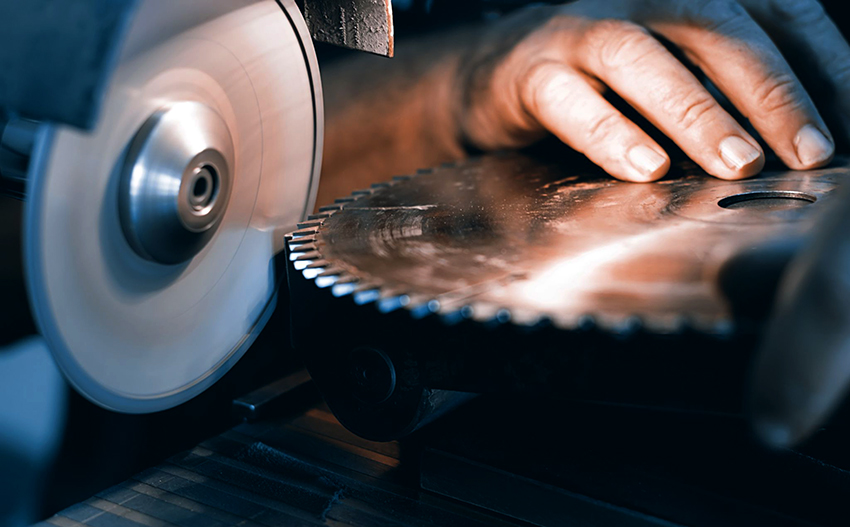

Al afilar discos, recuerde el ángulo de corte

Afiladoras de cepillos: automáticas y manuales

Las cepilladoras están disponibles en casi todos los talleres privados o grandes producciones donde se procesa la madera. Los siguientes hechos indican la necesidad de mantener los cuchillos en las condiciones adecuadas:

• al cepillar la superficie con cuchillos sin filo, se cubre de pelo e incluso puede presentar irregularidades importantes;
• los bordes cortantes desgastados se desmoronan durante el trabajo;
• el uso de superficies de corte desgastadas sobrecargará el motor, lo que puede provocar una falla prematura.

Las máquinas afiladoras de cuchillos se diferencian en la forma en que se alimentan. Los cuchillos se pueden alimentar:

• a mano;
• automáticamente.

Las máquinas de alimentación manual tienen el siguiente diseño:

• plataforma base;
• elemento abrasivo;
• carro para fijar la pieza de trabajo.

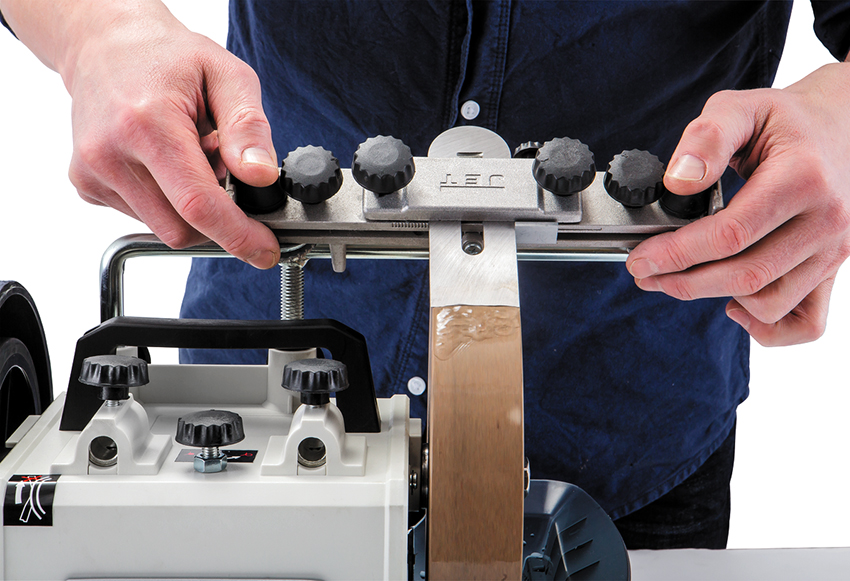

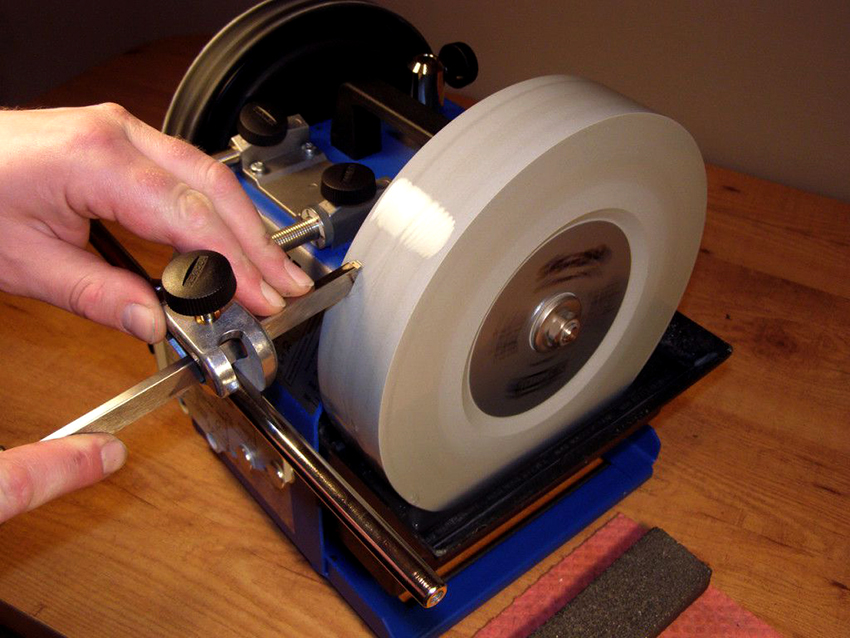

Los dispositivos para afilar máquinas cepilladoras son manuales y automáticos.

Durante el funcionamiento de este dispositivo, el cuchillo se mueve con el mango. Tal dispositivo es de tamaño pequeño, se puede colocar en cualquier superficie horizontal.

Las máquinas totalmente automatizadas se instalan en una cama de hierro fundido, son de gran tamaño y una gama bastante diversa de opciones. La velocidad de procesamiento y el grosor de la capa eliminada se establecen automáticamente. Dichos dispositivos pueden procesar simultáneamente varios cuchillos.

Hay máquinas automáticas para afilar cuchillos cepilladores y electrodomésticos. Se caracterizan por sus pequeñas dimensiones y también tienen la capacidad de ajustar la velocidad. Sin embargo, solo se puede mecanizar una unidad de herramienta a la vez.

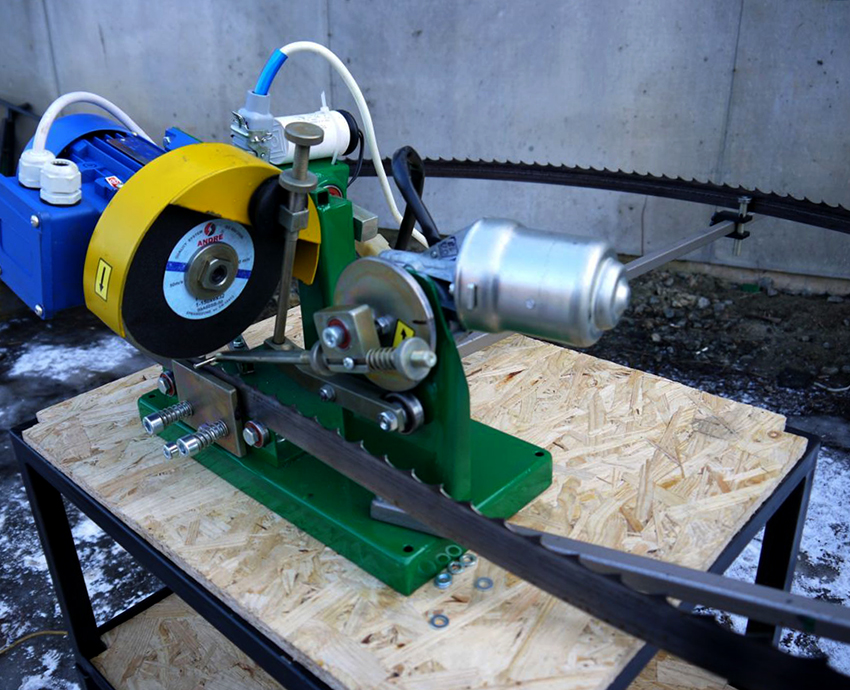

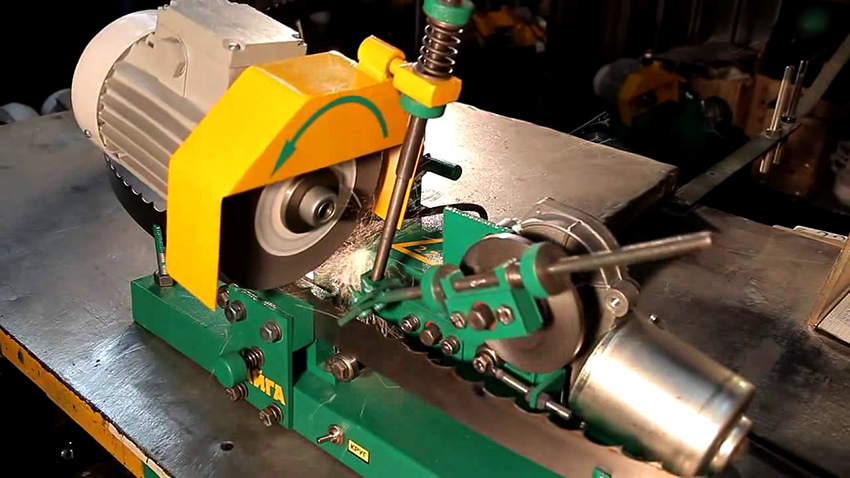

Características del uso de máquinas para afilar sierras de cinta.

Una sierra de cinta es una tira de metal con dientes a lo largo de un borde con un bucle cerrado. Con esta herramienta, se cortan una amplia variedad de configuraciones de materiales. Naturalmente, después de un cierto ciclo de trabajo, dicha sierra debe recuperar su potencial. El principal indicador que indica la necesidad de afilado es la excesiva rugosidad de la superficie procesada.

Si la sierra de cinta es áspera, es hora de afilar

Primero, se envía la sierra para ajustar la configuración, es decir, para corregir la flexión de los dientes en diferentes direcciones. Dependiendo de la funcionalidad, existen varias formas de posicionar los elementos de corte: disposición ondulada, cada tercer diente permanece intacto, curvatura alterna de cada elemento.

Después del fraguado, la herramienta se procesa en una máquina afiladora de sierras de este tipo. El elemento principal de las máquinas (círculos) debe corresponder al material del que está hecha la sierra de cinta. Para las opciones bimetálicas, son adecuados los abrasivos de borazón o diamante. Para las sierras de acero para herramientas, basta con una rueda giratoria de corindón.

Artículo relacionado:

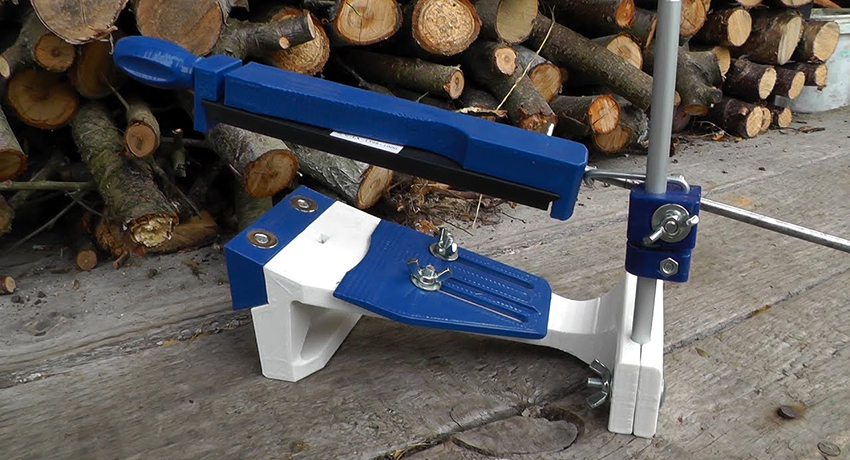

Afilador de cuchillos de bricolaje: cómo hacer una herramienta eficaz

Por qué es necesario, qué diseño es mejor. Esquemas y dibujos. Materiales utilizados para crear una superficie abrasiva. Cómo afilar la cuchilla correctamente.

Las ruedas de corte se seleccionan de acuerdo con la forma y el tamaño de las hojas de sierra. Varias opciones de máquinas pueden equiparse con los siguientes tipos de abrasivos:

• plano;
• en forma de disco;
• taza;
• perfil.

¡Aviso util! Antes de afilar en la máquina, la hoja de la sierra de cinta debe girarse y dejarse en este estado durante 8-10 horas. El proceso de procesamiento será más eficiente.

Las máquinas de sierra de cinta pueden equiparse con abrasivos de copa, perfil, planos o de placa

Cortadores de molienda para un torno

Los cortadores giratorios constan de dos elementos principales: la varilla base, con la que se fija la herramienta en la máquina, y el cabezal. El procesamiento del metal se realiza mediante un borde formado combinando las superficies principal (trasera) y delantera. Al utilizar la herramienta, los ángulos son de suma importancia. Hay varios, en total son 90 °.

Según los detalles de la aplicación, los cortadores se pueden dividir en los siguientes tipos:

• aburrido;
• para enhebrar;
• frente a;
• para hacer ranuras, chaflanes;
• conformado.

Las herramientas de torneado pueden tener insertos de corte extraíbles. Tal herramienta no se puede restaurar. El resto de opciones requieren una actualización constante de las superficies de corte. El procesamiento se realiza en máquinas afiladoras de última generación. Las grandes empresas suelen tener unidades instaladas de forma permanente y subdivisiones completas de especialistas que trabajan para ellas.

En casa, puede ser una versión manual del afilador. Los cortadores se acercan a la rueda giratoria y se evalúa visualmente el proceso. En este caso, es muy importante elegir el material abrasivo adecuado. Para herramientas de carburo, necesita ruedas de carburo de silicio verde. Y los cortadores de acero de alta velocidad o acero al carbono se recuperarán bien después de afilarlos con ruedas de corindón de dureza media.Este método de afilado es ciertamente inferior al procesamiento en máquinas electrónicas, pero sujeto a ciertas reglas, puede ser bastante efectivo:

Para la opción manual de afilar cortadores, es importante elegir el abrasivo adecuado

• durante el afilado, la herramienta debe verterse con agua en el punto de contacto con el círculo de giro;
• cuando se afila en seco, la herramienta no debe sumergirse en agua después del procesamiento; aparecerán grietas;
• la presión sobre la muela abrasiva durante el procesamiento debe ser la misma, no fuerte.

Después del afilado, es imperativo afinar los cortadores (4 mm desde el borde de la parte de corte): la herramienta de carburo debe refinarse con una piedra de toque de cobre lubricada con una pasta especial, otros tipos, con una piedra de toque de abrasividad media utilizando queroseno o aceites de máquina.

Algoritmo de ensamblaje de la máquina rectificadora de bricolaje

Muchas personas rara vez utilizan dispositivos para afilar taladros. En tales situaciones, sujeto a la disponibilidad de ciertos elementos, es muy posible ensamblar una máquina para afilar taladros con sus propias manos. Por ejemplo, un dispositivo para reacondicionar las mismas sierras circulares puede constar de las siguientes partes estructurales:

• un motor eléctrico con un eje en el que se puede instalar un accesorio de molienda;
• una mesa u otro tipo de soporte, cuyo plano superior quedará enrasado con el eje de la muela abrasiva;
• bisagras y tornillos. El primero proporcionará la fijación del soporte en un lado, el segundo (giratorio): cambie la altura en el otro. Se forma una cierta pendiente, que permite el afilado angular de los planos delantero y trasero de los dientes de corte;
• abrazaderas, mediante las cuales se fijará en el soporte el disco que necesita afilado;
  un dispositivo con el que será posible mover el motor o pararse con un disco durante el funcionamiento;
• topes que aseguran la solidez de la instalación.

Si existe la oportunidad y el deseo, la máquina afiladora se puede ensamblar con sus propias manos.

La ventaja indiscutible de hacer una máquina afiladora de bricolaje no es solo el precio, sino también la capacidad de tener en cuenta las características técnicas del mecanismo tanto como sea posible de acuerdo con el propósito previsto.

Afiladoras de brocas: precios y fabricantes

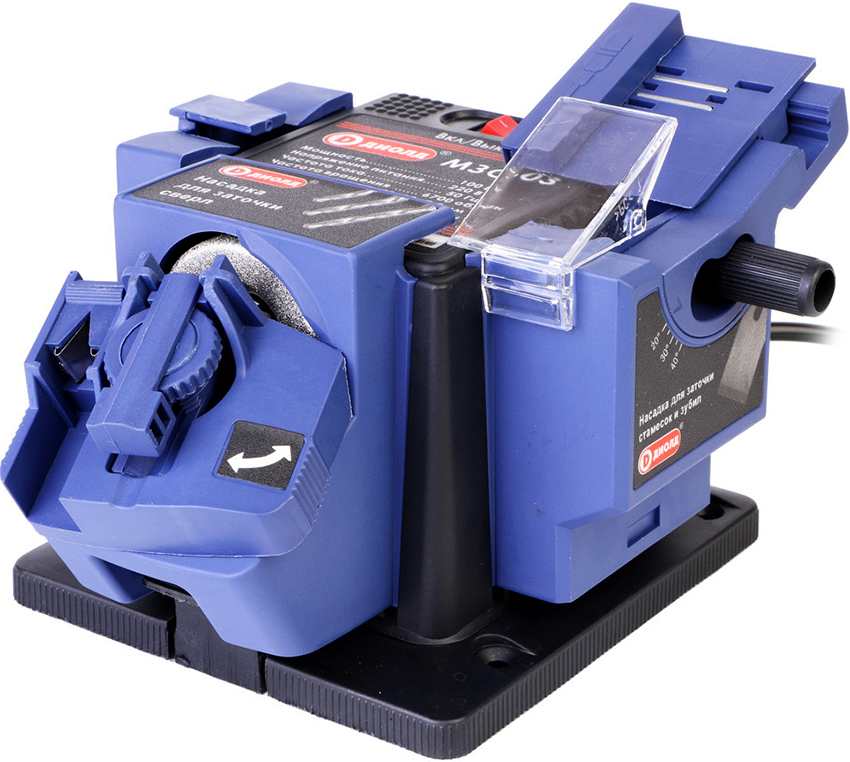

La empresa Diold es muy popular entre los fabricantes nacionales. El precio de las máquinas de afilar taladros y cuchillos es bastante razonable. Por ejemplo, el modelo MZS-02 se puede comprar por 2900 rublos. El dispositivo tiene un potente motor colector, de alta velocidad. La disposición racional del motor y las toberas hizo posible colocar un elemento de enfriamiento, un impulsor, en la carcasa. Las desventajas del modelo incluyen un nivel de ruido bastante alto y ruedas abrasivas no estándar.

Las máquinas Sturm también tienen demanda. La oficina central de la empresa se encuentra en Alemania, los talleres de producción se encuentran en muchos países europeos, así como en China. Hay muchos modelos de hogar económicos entre los productos de este fabricante. En particular, esta es la máquina Sturm BG6010S. El dispositivo tiene un motor de potencia media que satisface las necesidades diarias. Es posible establecer el ángulo de afilado. El precio del dispositivo es de 2300 rublos.

¡Aviso util! Antes de comenzar a jugar con una afiladora casera, vale la pena calcular los costos y evaluar el resultado esperado. Puede resultar mucho más económico adquirir un modelo económico.

Se puede comprar una máquina Diold de fabricación nacional por 2.9 mil rublos

Entre las máquinas para afilar sierras circulares, se puede distinguir la opción JMY8-70. El instrumento se fabricó en China, pero debe atribuirse a modelos funcionales y de bastante alta calidad. El cuerpo está hecho de acero duradero. Disco abrasivo de diamante, el diámetro más utilizado es de 125 mm, la frecuencia de rotación es de 2850 rpm. El porta sierra tiene una posición inclinada que permite un afilado angular.

Afiladora de taladros: comentarios y opiniones de los usuarios

En gran medida, las reseñas son opiniones subjetivas.Lo que se considera aceptable e incluso muy conveniente para un usuario puede ser exactamente lo contrario para otro. Pero las mismas ventajas o desventajas mencionadas en varias revisiones indican cierta calidad.

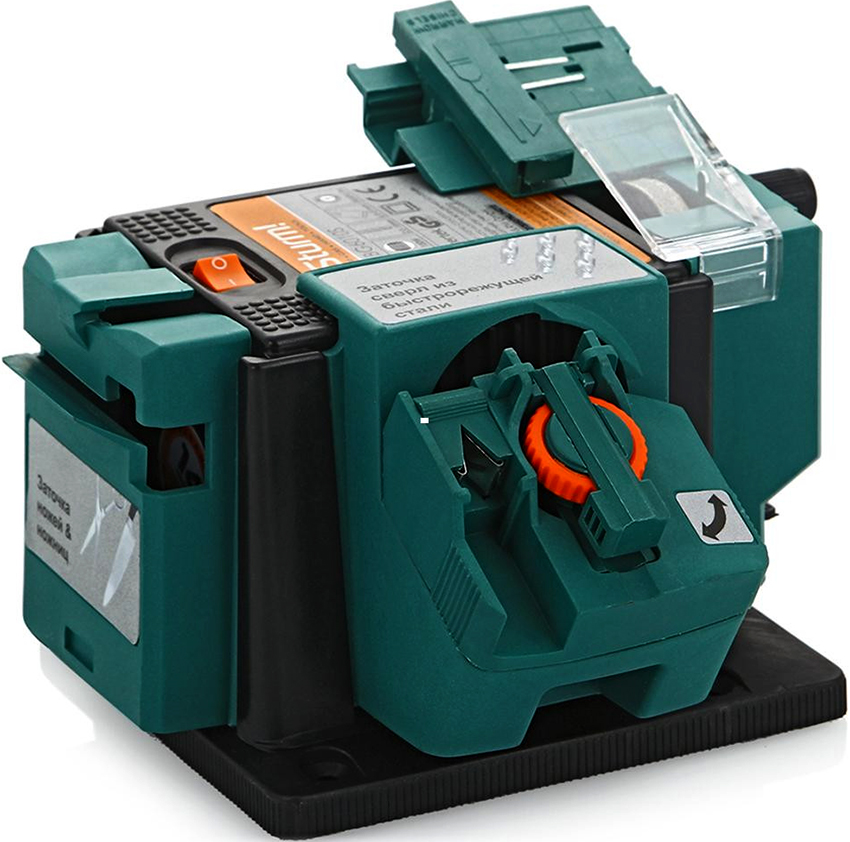

Algunas opiniones sobre el afilador de taladros Sturm BG6017S:

“Está perfectamente ensamblado, sin contragolpes en ninguna parte. Nivel de ruido medio. Sencillo, sencillo, pero solo para el hogar, pocas funciones. Afila brocas de 4 mm. El fabricante no ofrece consumibles en stock, entonces usted mismo lo obtiene. Vale el precio. "

Ivan, Kislovodsk

“Lo afilé a mano durante mucho tiempo, luego compré una máquina así. ¿Y qué? .. Lo hago mejor. Un mecanismo de total ineptitud ".

Evgeny, Irkutsk

La máquina TRIOD UTG-220 tiene muchos comentarios positivos de los usuarios

“… Una piedra no estándar, difícilmente pude encontrar una similar. Mecanismo para "cuatro ..."

Sergey, Kursk

Las opiniones sobre la fresadora TRIOD UTG-220 123015 son más positivas:

“Instalado en un taller privado. Sirve a tres fresadoras. Trabaja 12 horas al día prácticamente sin descansos, excepto los fines de semana. Con tal carga, cambiamos el tazón 1 vez en 2 meses. Estamos absolutamente satisfechos. Estable, potente, perfecto para afilar ".

Vlad, Zelenogorsk

“No esperaba una calidad tan alta de un dispositivo con un precio bajo. La instrucción es detallada, no recurrí a nadie en busca de ayuda. He estado trabajando durante el segundo mes, hasta ahora no hay problemas. Las rpm son altas, el disco está fijado de forma segura. Dusty demasiado sólo ".

Alejandro, Serpukhovo

Los usuarios de Sturm BG6017S elogian la calidad de construcción y la facilidad de uso

Afiladora de taladros: como elegir la correcta

Al elegir un afilador para taladros para metal, madera y otros materiales, vale la pena centrarse en tres indicadores principales:

• ergonomía del dispositivo;
• Calidad de construcción;
• opciones.

En cuanto a la ergonomía, es imperativo entender qué tan conveniente y seguro será el uso: realizar procesamientos directos, reemplazar muelas, mover la máquina, etc.

La calidad de construcción debe ser perfecta. En el proceso de trabajo, todas las deficiencias existentes de dicho plan afectarán negativamente la calidad del afilado. La vibración (es inevitable para las máquinas de este propósito), junto con el juego, agravará significativamente la desviación de la trayectoria de las partes móviles.

La disponibilidad de algunas opciones simplificará enormemente el uso de la máquina y le permitirá realizar el afilado correcto. Por lo tanto, vale la pena elegir los siguientes modelos:

Al comprar una máquina afiladora, debe prestar atención a su funcionalidad, calidad de construcción y ergonomía.

• con la presencia de iluminación del área de trabajo;
• que tiene la función de ajustar el número de revoluciones;
• con la posibilidad de utilizar una posición inclinada del soporte o los elementos procesados ​​para realizar el afilado de las esquinas;
• provisto de un tanque de agua para refrigeración;
• con un juego de muelas abrasivas de diferentes tamaños de grano.

¡Aviso util! Para uso doméstico, vale la pena comprar diseños de máquinas donde el cuerpo esté hecho de un material duradero pero liviano. Esto simplifica enormemente el proceso de mover la herramienta.

El afilado de herramientas es un proceso que acompaña a la actividad principal. La configuración de la máquina no debe llevar mucho tiempo y el mecanizado de la superficie de corte debe ser claro y accesible. Una herramienta seleccionada correctamente le permitirá cumplir con los requisitos anteriores. Y entonces el trabajo será realmente un placer.
