Válvula de tres vías para calefacción con termostato: tipos y ventajas.

Una de las principales prendas de confort de la casa en época de frío es el calor que aporta el sistema de calefacción. Hoy en día, un sistema de calentamiento de agua incluye no solo baterías, tuberías y una caldera, sino también elementos menos visibles, pero importantes. Uno de ellos son las válvulas de cierre y control, en particular, una válvula de tres vías para calefacción con termostato. Veamos por qué esta parte del sistema es tan importante y para qué sirve.

¿Cuál es la responsabilidad de una válvula de tres vías para calentar con un termostato?

La válvula termostática garantiza la practicidad y eficiencia del sistema. Las válvulas de tres vías para calefacción están diseñadas para regular el flujo de calor, lo que garantiza el confort interior y un uso económico.

Por qué regular el flujo de calor

Antes de continuar con el diseño del sistema de calefacción, se realiza un cálculo térmico. En función de sus resultados, se selecciona una potencia y un tipo de dispositivos de calefacción adecuados que puedan mantener un régimen de temperatura óptimo en la habitación.

Se tiene en cuenta el área de la habitación, luego de lo cual se analiza la posible pérdida de calor. En base a esto, se calcula la capacidad del sistema de calefacción, que es necesaria para crear un microclima confortable en las habitaciones.Después de eso, se compila un balance de calor para todas las habitaciones.

Sin embargo, estos cálculos se realizan en condiciones específicas que pueden cambiar durante el funcionamiento. Los factores que afectan el funcionamiento del radiador son diferentes:

• la temperatura baja afuera;
• actividad solar;
• fuerza del viento;
• la presencia de electrodomésticos que generan calor.

Como resultado, el equilibrio de temperatura calculado se altera y la habitación se calienta. Sin embargo, es imposible quitar partes del radiador de la habitación o ahogar la radiación de calor. Por lo tanto, se hace necesario controlar la energía generada por los dispositivos de calefacción para mantener un microclima confortable en la habitación.

Mantener una temperatura agradable con una válvula de tres vías para calentar

Hay dos formas de regular la energía liberada por el radiador:

1. Un cambio cualitativo en las propiedades del radiador.
2. Regulación cuantitativa del calor generado.

En ambos casos son necesarias manipulaciones con el fluido que circula por las tuberías.

Cambio cualitativo en las propiedades del radiador.

Para regular el microclima en la habitación, puede cambiar el generador de calor a un modo de funcionamiento diferente; como resultado, la temperatura del agua que ingresa a los radiadores cambia.

Puede cambiar el modo en una caldera montada en la pared, si estamos hablando de una casa de campo. Sin embargo, la situación es mucho más complicada en el caso de la sala de calderas del microdistrito urbano.

¡Consejo útil! En el caso de un apartamento urbano, cuando no se tiene acceso a la sala de calderas, queda regular la energía ya liberada por el refrigerante.

Regulación cuantitativa del flujo de calor con una válvula de tres vías para calefacción con termostato.

En el caso de que no pueda influir en la temperatura del agua suministrada al radiador, puede ajustar su cantidad. Para ello, es necesario comprar válvulas de tres vías para calefacción con termostato. Estos dispositivos le permiten limitar la cantidad de agua que pasa por el radiador, y como resultado, con la misma área de la batería, más o menos calor ingresará a la habitación, por supuesto, dentro de los límites limitados por la potencia del sistema.

La válvula de tres vías para el sistema de calefacción y el controlador de temperatura instalados en el radiador se pueden usar por separado, pero en los sistemas de calefacción autónomos de apartamentos modernos y cabañas privadas, a menudo se usa un método combinado para aumentar la eficiencia. Por lo tanto, es recomendable comprar una válvula de tres vías para calentar con termostato.

Límite de ajuste del flujo de calor

Es importante tener en cuenta que el principio de funcionamiento de la válvula mezcladora de tres vías le permite aumentar o disminuir la temperatura del radiador solo dentro de los límites establecidos. Estos límites vienen dictados por las características técnicas del dispositivo térmico, es decir, el valor de su máxima transferencia de calor, y dependen de cada radiador específico.

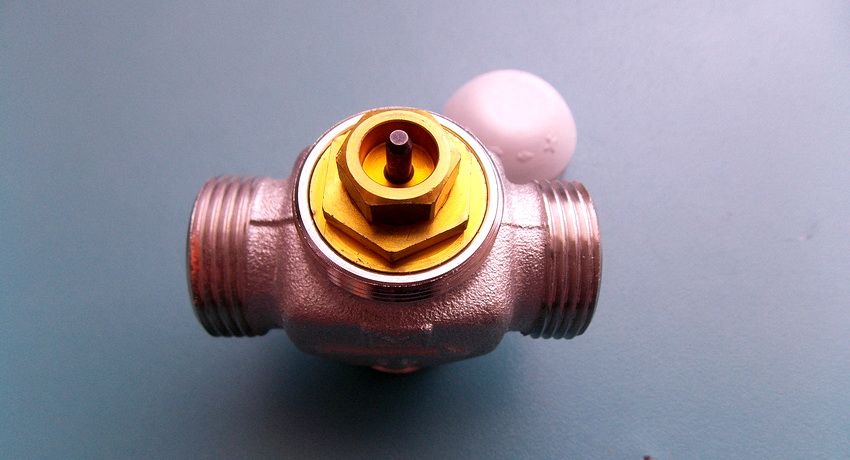

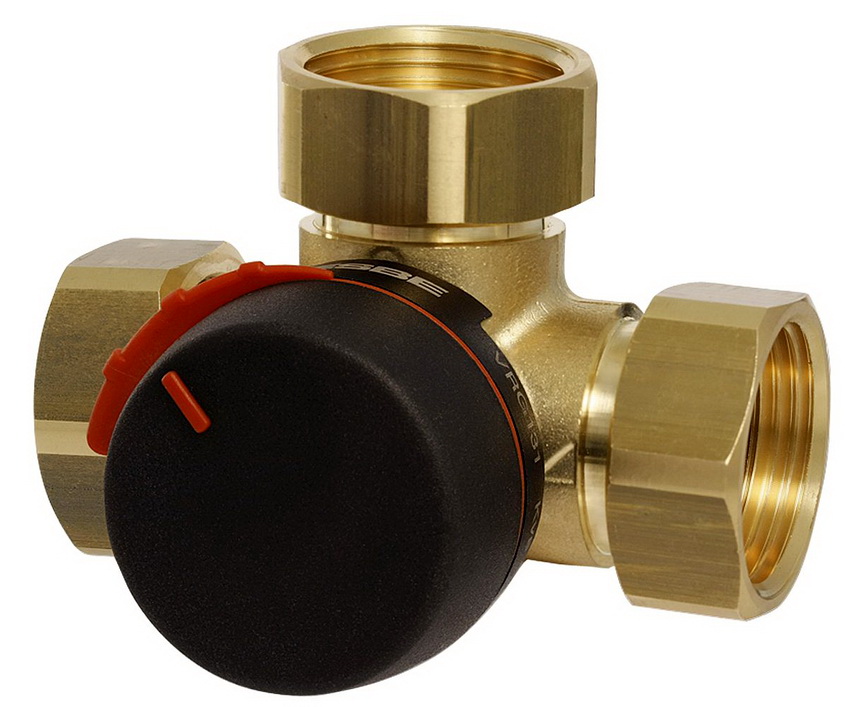

Dispositivo de válvula de tres vías para calefacción.

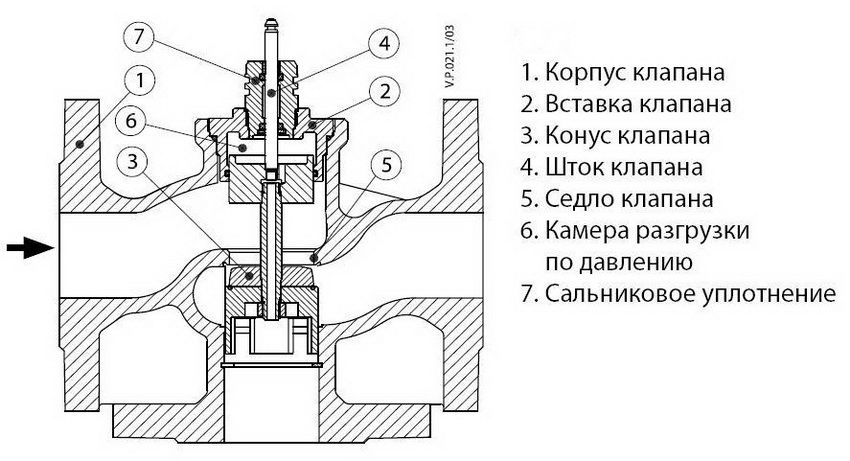

Para comprender cómo funcionan las válvulas de tres vías en un sistema de calefacción, es importante comprender su diseño.

Visualmente, este dispositivo parece una camiseta de metal normal. El latón se usa generalmente como material para la fabricación de la válvula, a veces se toma hierro fundido o acero. Hay tres ramales en el cuerpo del dispositivo.

Sin embargo, dentro de la T hay un mecanismo en el que se basa el principio de funcionamiento de las válvulas de tres vías. Regula automáticamente los flujos de calor, lo que le permite mantener un microclima confortable en la habitación.

El principio de funcionamiento de las válvulas de tres vías en el sistema de calefacción, según el tipo de actuador.

Hay dos tipos de actuadores que afectan el funcionamiento de una válvula de tres vías en un sistema de calefacción.

Tipos de actuador de válvula de tres vías:

Tipo de actuador	Principio de funcionamiento	Dispositivo
Actuadores de sillín	Equipado con un vástago de pistón que se mueve progresivamente hacia arriba o hacia abajo.	En el interior del cuerpo hay una silla cerrada por un cono, que se fija en el extremo del vástago de trabajo.
Actuadores rotativos	Equipado con una bola o sector que gira.	El vástago no se mueve verticalmente, pero el actuador lo desplaza de manera que el movimiento de la bola con apertura, como en las válvulas de bola, se abre o, por el contrario, bloquea parcialmente la comunicación entre las boquillas.

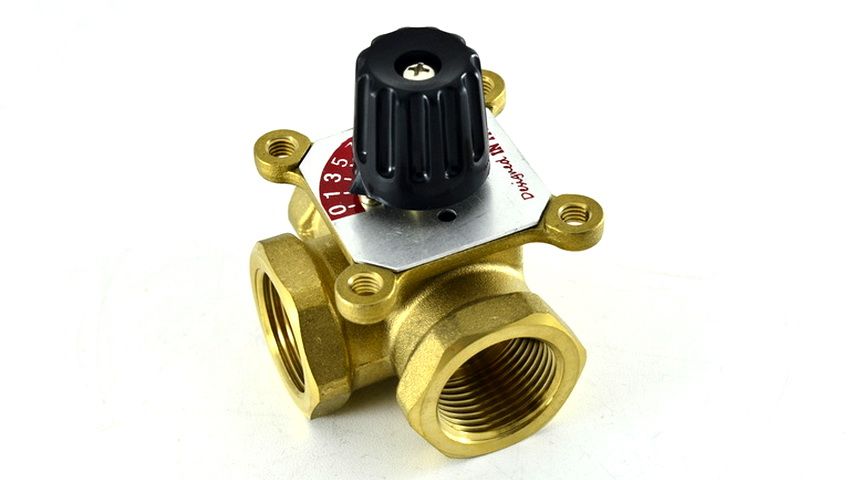

¡Consejo útil! Para uso doméstico, se puede optar por una válvula con un sector de trabajo de cierre o con una bola: estos modelos son óptimos para los casos en los que no se requiere resistencia a temperaturas extremadamente altas y caudales elevados.

Tipos de actuador de válvula de tres vías

Una unidad externa es responsable de mover la barra de trabajo. Hay varias variedades de esta parte del sistema.

Válvulas mezcladoras termostáticas de tres vías

Según el principio de funcionamiento, las válvulas termostáticas de tres vías se dividen en:

• válvulas de acción directa;
• válvulas indirectas.

Muy a menudo, este tipo de válvula se usa en instalaciones domésticas, y el precio de una válvula termostática de tres vías es más bajo que el de otros tipos de este equipo.

Este tipo de dispositivo funciona de la siguiente manera: cuando cambia la temperatura del dispositivo térmico, el líquido expansivo del "fuelle", del elemento sensible a la temperatura, presiona la parte de trabajo del dispositivo, el vástago. El cabezal térmico de la válvula de tres vías también se encuentra aquí, pero este elemento no está presente en todos los dispositivos.

Una sonda ubicada dentro de la tubería también puede actuar como sensor en dicha válvula.

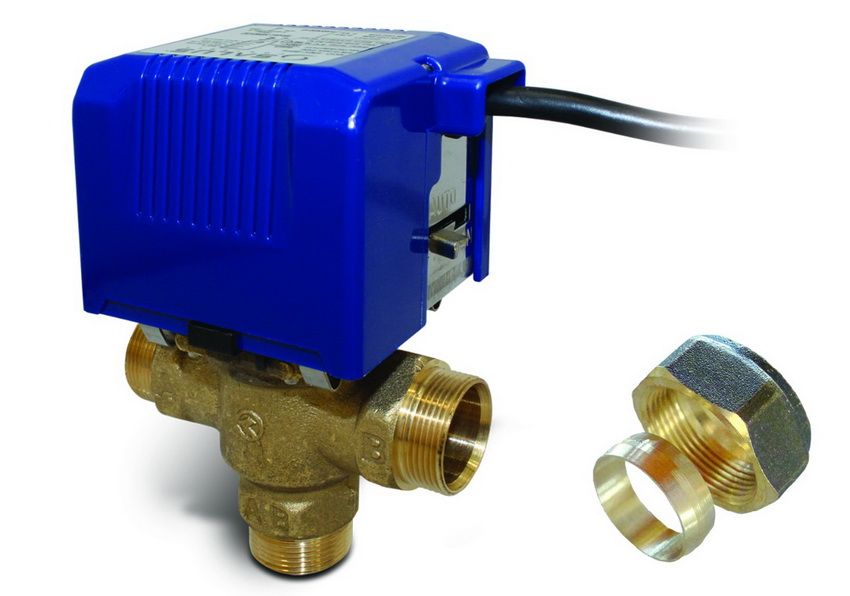

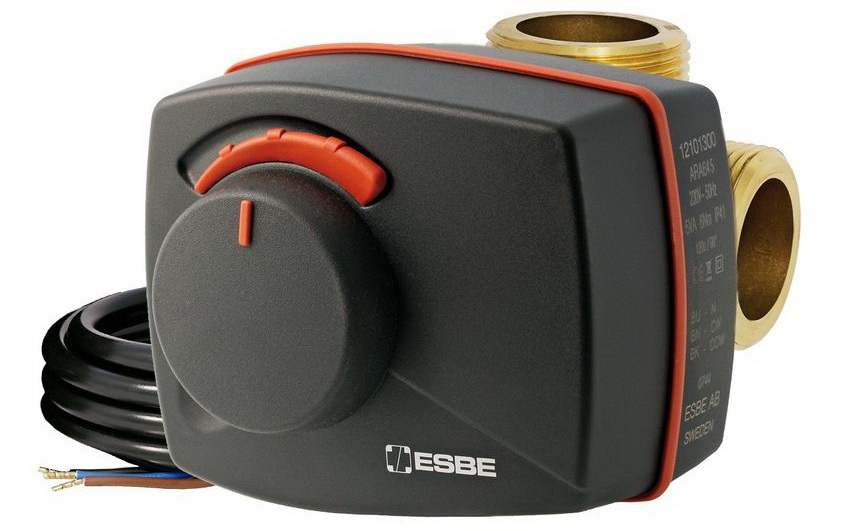

Válvulas de tres vías con accionamiento eléctrico

Varios elementos actúan como accionamiento eléctrico para válvulas de control de tres vías con accionamiento eléctrico. Hay dos tipos:

• válvulas de tres vías para calefacción con accionamiento eléctrico en forma de imán eléctrico;
• válvulas de tres vías con servoaccionamiento basado en un motor eléctrico.

El actuador recibe un comando directamente de los sensores de temperatura o del controlador de control. Los modelos de válvulas de tres vías para calefacción con accionamiento eléctrico son los más efectivos, ya que le permiten proporcionar la regulación más precisa de los flujos de calor.

¡Consejo útil! Puede comprar válvulas de tres vías para calefacción sin un accionamiento estándar y luego elegir la opción más adecuada para sus propósitos.

Válvulas de 3 vías operadas eléctricamente: características y beneficios

Independientemente de la posición del vástago en la válvula de tres vías, la circulación no se detiene, por lo que este tipo de dispositivo no es adecuado para reducir el caudal del refrigerante. Esta es la principal diferencia entre una válvula de bola de tres vías con accionamiento eléctrico y válvulas de dos vías, reguladores y otros dispositivos.

El principio de funcionamiento de la válvula de tres vías con accionamiento eléctrico.

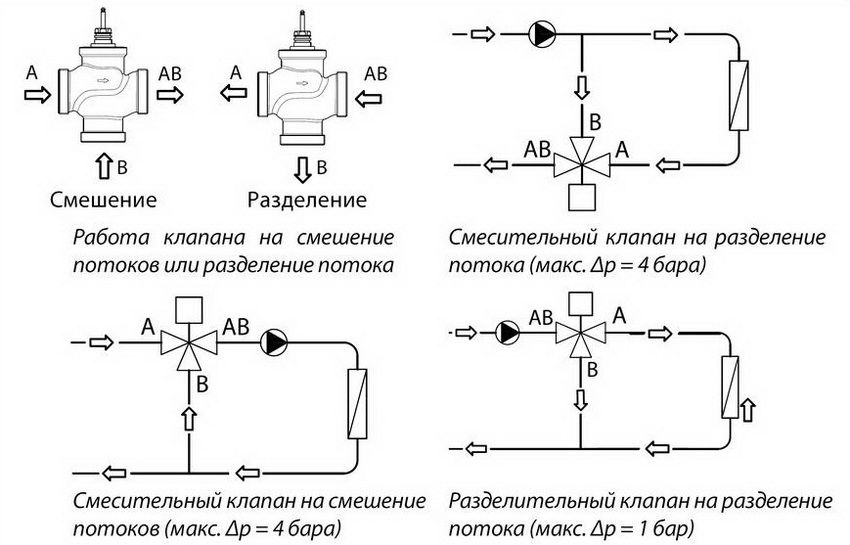

Esta válvula está diseñada para mezcla o separación, distribución de flujos. La válvula de separación regula la cantidad de agua dejando que parte del líquido pase por la ruta de derivación en lugar de la ruta recta. Dos ramales del dispositivo sirven para la salida y uno para la entrada.

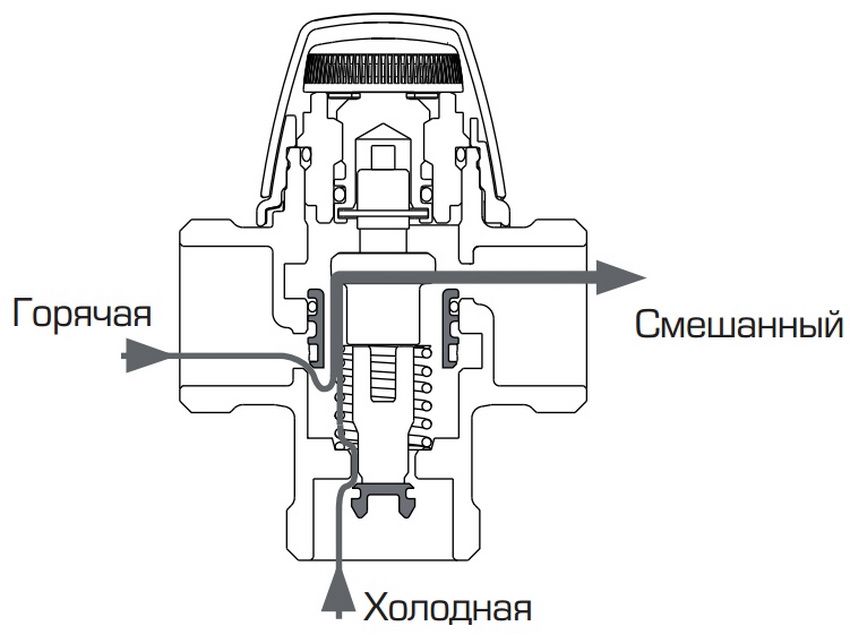

El principio de funcionamiento de una válvula mezcladora de tres vías con cabezal térmico se basa en mezclar uno más frío con un portador de calor caliente o uno caliente con uno más frío.Como resultado, la característica cualitativa, a saber, la temperatura del flujo de calor, cambia y el nivel de este cambio depende de la proporción establecida de los chorros conectados.

Artículo relacionado:

Calentamiento de agua de bricolaje de una casa privada, diagramas de diseño.
Cómo calentar agua en una casa con tus propias manos. Planos de construcción. La diferencia entre circulación de agua natural y forzada.

Dos puertos de entrada y uno de salida también pueden realizar la función de división. Estas válvulas se pueden utilizar de diversas formas.

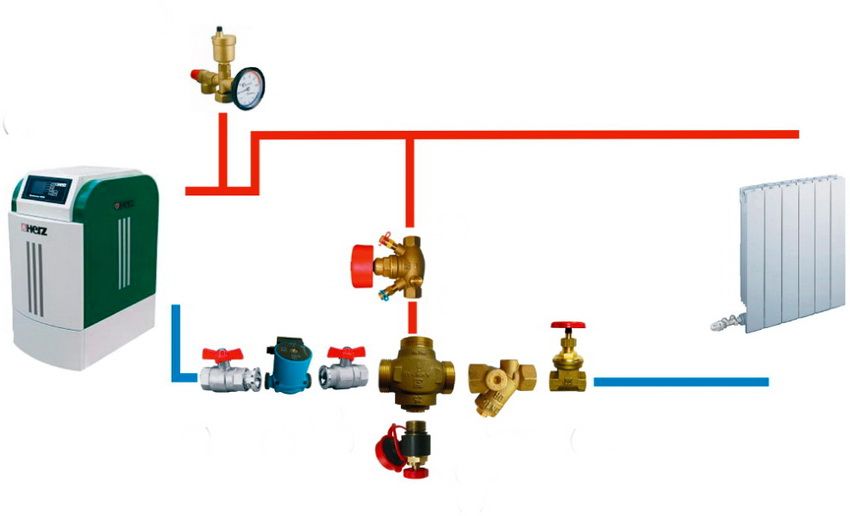

A menudo es relevante utilizar válvulas de tres vías para calderas de combustible sólido, en cuya cámara cae el condensado al comienzo del horno. En este caso, la válvula ayuda a cortar temporalmente el agua fría y dejar que parte del líquido caliente a lo largo del cortocircuito.

Válvulas de tres vías para suelo radiante y otros usos

Hay varias opciones para usar este tipo de válvula:

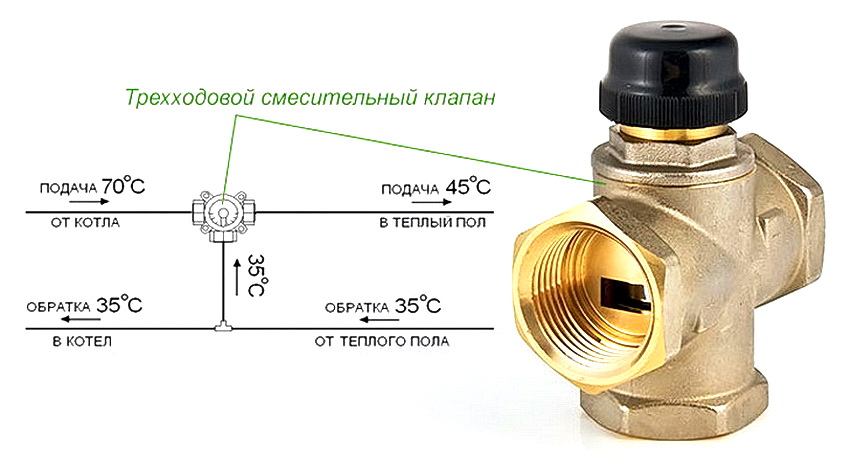

1. Se instalan válvulas mezcladoras de tres vías para calefacción por suelo radiante para evitar el sobrecalentamiento de los sistemas de veto individuales. Como resultado, el piso calentado por agua se calienta de manera uniforme, lo que contribuye a un microclima agradable en la habitación, así como a la seguridad del sistema.
2. La compra de válvulas de tres vías para calderas de combustible sólido le permite hacer frente a la situación en la que el condensado cae en la cámara de la caldera al comienzo del horno.
3. Las válvulas de tres vías están instaladas en el sistema de calefacción para separar los flujos y alimentar el circuito de ACS.
4. Los dispositivos de tres vías se utilizan para la tubería de derivación de los radiadores.
5. Las válvulas son óptimas para crear un cortocircuito durante la preparación del retorno.

Válvula de tres vías para calefacción con termostato: principio de funcionamiento y finalidad.

Los termostatos están instalados en los tapones del radiador. Si es necesario, estos dispositivos bloquean total o parcialmente el flujo del refrigerante. La válvula realiza la misma función, sin embargo, si tiene un termostato, configure los parámetros requeridos una vez, después de lo cual la válvula térmica mantiene la temperatura establecida de forma independiente. Las válvulas térmicas electrónicas proporcionan la máxima precisión y funcionalidad.

Es importante comprender que el termostato no puede cambiar la potencia inicial de la fuente de calor, sin embargo, le permite administrar de manera competente la energía térmica y crear condiciones cómodas en la habitación.

¡Consejo útil! En el caso de las baterías de hierro fundido, el uso de un termostato no tiene sentido, ya que la inercia térmica es demasiado alta. Como resultado, aunque el precio de una válvula de tres vías para calentar con termostato es más alto que el precio habitual de una válvula mezcladora de tres vías, el regulador de temperatura mejora significativamente la usabilidad y la eficiencia del dispositivo.

El principio de funcionamiento del termostato.

El controlador de temperatura es un dispositivo bidireccional que consta de dos partes principales:

• válvula ("válvula");
• cabeza térmica.

Dispositivo de termostato:

Elemento	Función	Dispositivo	Principio de operación
Válvula (válvula)	Mecanismo de bloqueo	Consta de asiento, cono y vástago.	El vástago de trabajo se retrae, lo que reduce la distancia entre el asiento y el obturador y, por lo tanto, reduce el flujo. Por el contrario, a medida que aumenta la distancia entre estas partes, aumenta el flujo.
Cabeza térmica	Control de varilla	El “fuelle” (cilindro especial) contiene una sustancia termosensible.	El principio de funcionamiento se basa en la expansión de gases y líquidos en caso de calentamiento. Bajo la acción del refrigerante caliente, la sustancia en el fuelle se expande, empujando el pistón cargado por resorte. Actúa sobre el tallo con un cono hacia el asiento. Con una disminución en el flujo de refrigerante, se produce un enfriamiento y, en consecuencia, una disminución en el volumen de la sustancia activa. El resorte devuelve el pistón, el cono y la varilla a su lugar y aumenta el flujo. La repetición del ciclo le permite regular el grado de calentamiento del radiador con alta precisión.



¡Consejo útil! La eficiencia del termostato se basa en la precisión y velocidad de respuesta del cabezal térmico al ajuste de modos y su cambio. Cuanto más rápida sea esta reacción, mejor será el dispositivo y mayor será el precio de una válvula de tres vías.

Variedades de termostatos para un radiador.

Hay varios tipos de clasificación de termostatos para una válvula de tres vías.

Clasificación de termostatos por el método de ajuste de la temperatura y control del régimen de temperatura:

Tipo de termostato	caracteristicas:
Termostatos mecánicos	El dispositivo está preajustado mediante una perilla graduada. El vástago es impulsado por un fuelle y un resorte de retorno.
Termostatos manuales	El principio de funcionamiento es similar al de una grúa convencional. Este modelo se puede reemplazar fácilmente con un regulador para el funcionamiento automático de válvulas en condiciones cambiantes.
Termostatos electronicos	Posee un panel digital. La fuente de energía son las baterías. Tenga en cuenta la temperatura del refrigerante. Permite programar el modo por tiempo.



Los termostatos manuales y mecánicos se pueden clasificar según el tipo de sustancia activa en el fuelle. Se puede utilizar un líquido o un gas como sustancia sensible a la temperatura en los fuelles, respectivamente, los termostatos son:

• líquido;
• gas.

Además, los termostatos se dividen por propósito. Dependiendo de las características, los termostatos están diseñados:

• para sistemas de distribución de dos tubos;
• para sistemas de distribución monotubo.

Según el método de conexión, los termostatos son:

• esquina;
• lineas rectas.

Elección de una válvula de tres vías: características de modelos de diferentes compañías.

Para elegir una válvula adecuada, es necesario comparar todas las características de los diferentes modelos, a saber, el tipo de actuador, el tipo de actuador, la presencia y el tipo de termostato, así como el fabricante y el precio de una válvula de tres vías para calefacción. Vale la pena prestar atención a los modelos de los principales fabricantes.

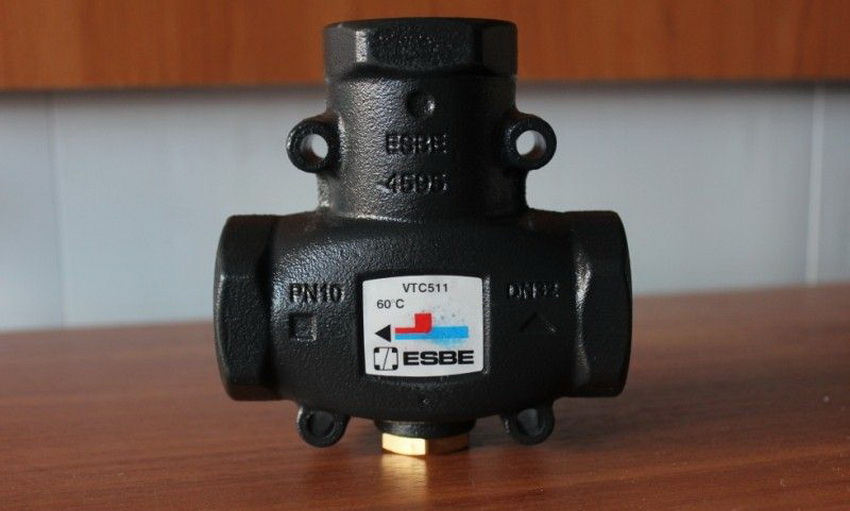

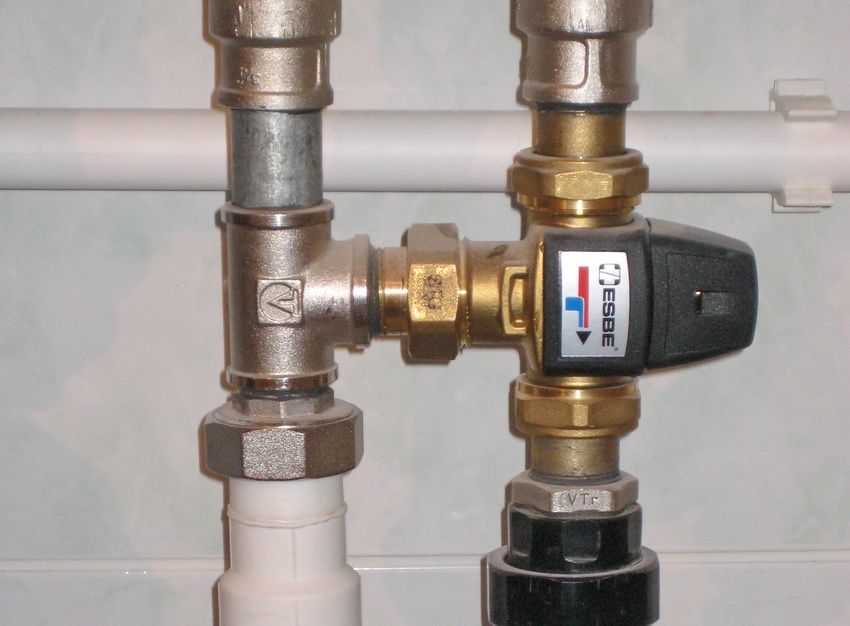

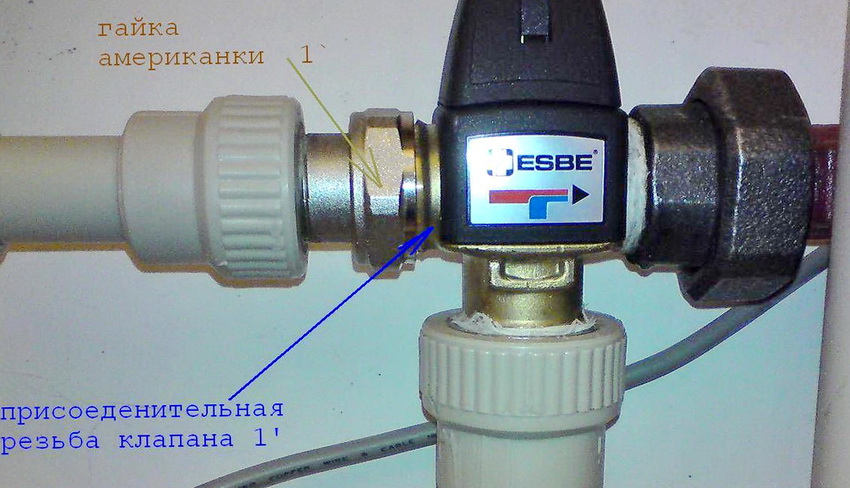

Válvulas de tres vías Esbe: instrucciones y características de instalación

Entre las principales ventajas de los modelos de Esbe se encuentran la simplicidad y el costo asequible.

¡Consejo útil! Si necesita ajustar la válvula, descarte los modelos simples, cuyo principal inconveniente es la incapacidad de estabilizar la temperatura de salida.

Al instalar la válvula, tenga en cuenta una serie de características:

1. La unidad de mezcla le permite crear un circuito adicional en el sistema, conectado al colector de distribución por dos puntos, lo que garantiza la circulación continua del agua de salida.
2. En la entrada, el flujo está asegurado en caso de necesidad de calor adicional.
3. La válvula del termostato está conectada a la unidad de mezcla.
4. Para aumentar el caudal del equipo de bombeo, que a menudo es insuficiente debido a la estrechez de las válvulas que convergen en un punto, se requiere una línea adicional para reducir el consumo de energía de la bomba. Sin embargo, tales medidas no son relevantes para todos los modelos de Esbee.
5. Si se requiere una segunda línea, se planea instalar una válvula de equilibrio o conectar la bomba a esta línea adicional, lo que conduce a la igualación de las temperaturas de los flujos de entrada y salida.

Válvulas de tres vías Navien: características y ventajas

La empresa Navien se especializa en la producción de calderas de calefacción. Las válvulas de tres vías de este equipo están diseñadas para cambiar las prioridades entre calentar agua para el suministro de agua y el sistema de calefacción. Vale la pena comprar estas válvulas si tiene equipos Navien, porque los componentes y equipos de un fabricante son la clave para un funcionamiento prolongado y eficiente del sistema.

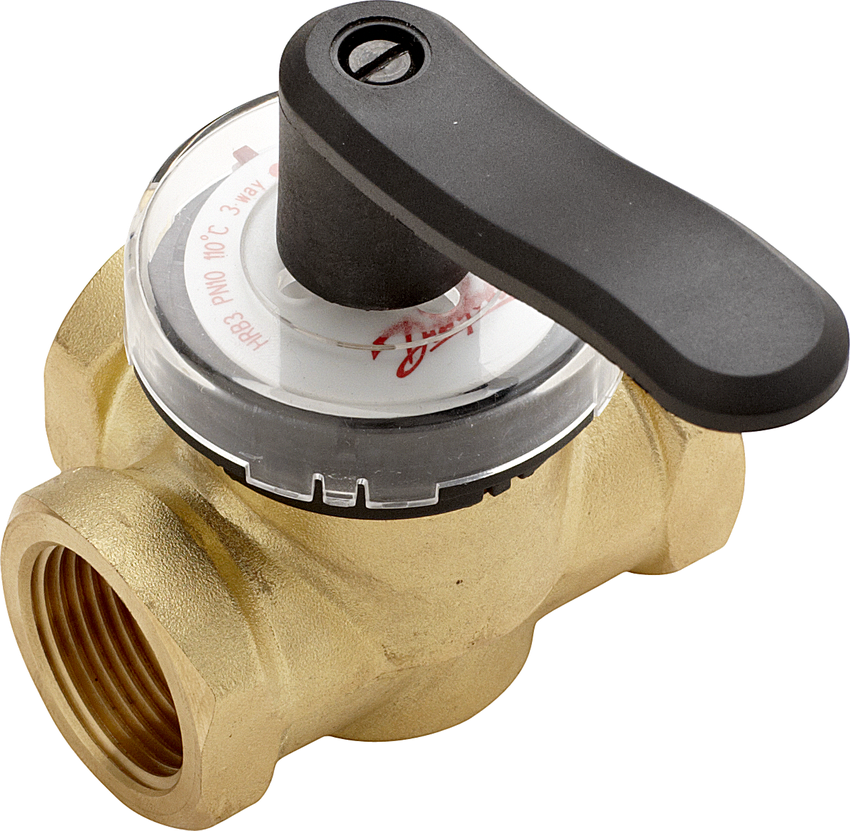

Válvulas de 3 vías Danfoss: características y beneficios

Las válvulas Danfoss se utilizan en sistemas de suministro de agua y calefacción.Entre las ventajas de este tipo de equipos:

• estabilidad y precisión de la regulación;
• perfecta compatibilidad con otros elementos termostáticos de Danfoss;
• fiabilidad y larga vida útil sin pérdida de rendimiento;
• facilidad de instalación, mantenimiento y operación;
• trabajo completamente automático;
• la capacidad de instalar en la tubería en cualquier posición, excepto con la válvula hacia abajo.

Después de haber estudiado cuidadosamente las características técnicas y los consejos para elegir una válvula de tres vías para sistemas de calefacción, puede elegir el dispositivo adecuado para una habitación y condiciones de funcionamiento específicas.
