Andamios de bricolaje: un asistente confiable para trabajos de reparación

Al construir o renovar, el trabajo a menudo debe realizarse en altura. Será un inconveniente producirlos utilizando una escalera. Para estos fines, puede ensamblar andamios con sus propias manos. Existen diferentes opciones de diseño, que se seleccionan en función de la naturaleza y complejidad del trabajo. Qué tipo de producto es mejor elegir, cómo ensamblarlo o hacerlo usted mismo, puede leer en este artículo.

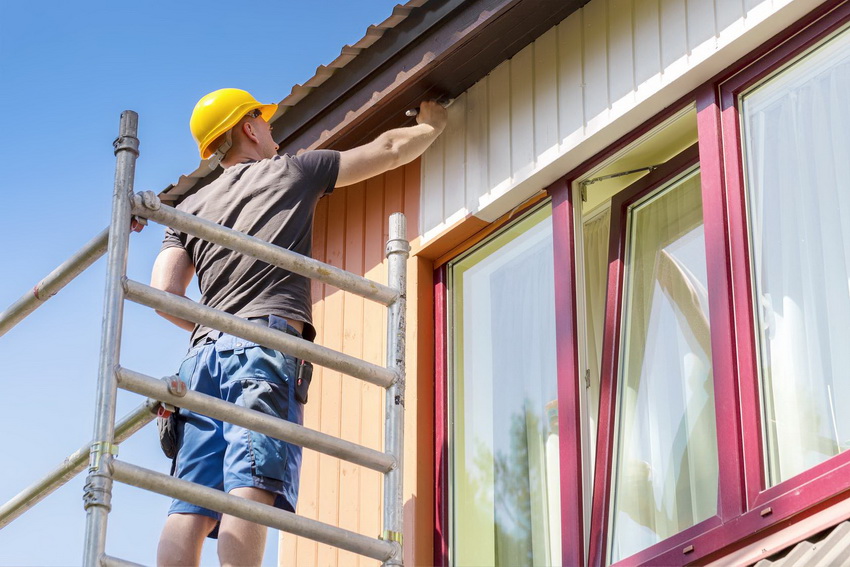

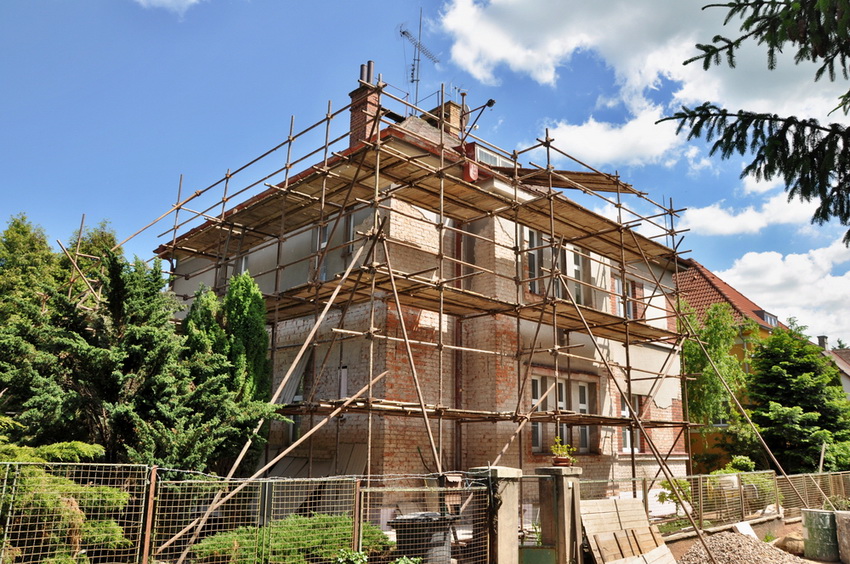

Andamio: un elemento esencial a la hora de realizar trabajos de reparación en altura

Andamios de andamios: requisitos de diseño y productos

Los andamios se utilizan ampliamente en reparación y construcción. Este es un atributo indispensable al realizar trabajos de acabado interior y exterior a cierta altura. El tamaño y el diseño del andamio dependen de la naturaleza y complejidad de la instalación. El objetivo principal de este elemento de construcción es crear un entorno de trabajo cómodo y seguro. Esto aumenta la eficiencia del trabajo y ahorra tiempo y esfuerzo.

Independientemente del tipo de construcción, los andamios deben estar hechos de materiales duraderos.

Independientemente del tipo de construcción, los andamios deben ser confiables y duraderos, teniendo en cuenta la ubicación de personas, materiales y herramientas en ellos. El producto debe colocarse en una zona preparada, firme y nivelada. La estructura debe ubicarse a una distancia de no más de 150 mm de la pared para uso en exteriores y no más de 100 mm para uso en interiores.

¡Aviso util! En el caso de usar la estructura durante mucho tiempo, es necesario proporcionar zanjas para drenar el agua de lluvia del sitio para que el suelo no se lave debajo de los bastidores del dispositivo.

El andamio consta de los siguientes elementos:

• bastidores
• puntales diagonales y horizontales, que imparten fuerza espacial a la estructura;
• dinteles para pisos;
• topes diseñados para asegurar la estabilidad de la estructura y evitar que se caiga;
• piso de tablones donde se parará una persona;
• un elemento protector para evitar que el empleado se caiga;
• escaleras de mano o escaleras para subir al nivel requerido.

La estructura del andamio debe poder soportar el peso de trabajadores y materiales.

El ancho de la plataforma debe ser de al menos 1,5 m.La altura entre los niveles debe ser de al menos 1,8 m. Entre las tablas y las tablas, se permiten ranuras de no más de 10 mm de ancho. Si se crea un piso continuo, las tablas se pueden superponer a lo largo biselando los extremos de los elementos.

¡Aviso util! Al realizar trabajos de renovación y construcción al aire libre, se recomienda utilizar una malla de andamio de fachada, que evitará que los trabajadores, materiales y herramientas se caigan. También proporcionará protección contra el sol, el polvo, las ráfagas de viento y las precipitaciones.

Dependiendo de la composición de los elementos funcionales y la opción de su fijación, todos los andamios se dividen en cuatro tipos: cuña, abrazadera, marco y pasador. Las estructuras se adjuntan, se pueden montar en bastidor y se pueden plegar. La excepción son los andamios, donde se utilizan marcos en lugar de postes verticales. También hay dispositivos de suspensión que se pueden instalar no solo en el suelo, sino también en el edificio. Estos incluyen andamios de abrazadera, copa y cuña.

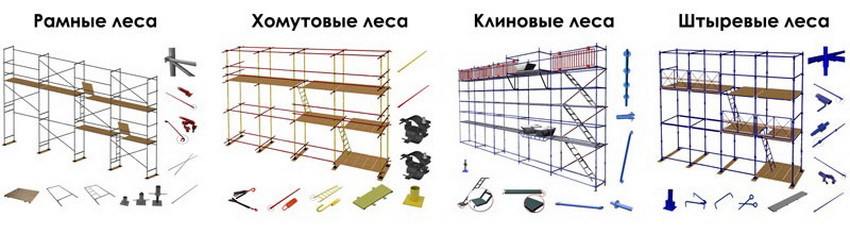

Tipos de construcción de andamios

De qué material están hechos los andamios: fotos del producto

Los andamios (las fotos muestran claramente diferentes opciones) pueden ser de madera, galvanizados, de acero y de aluminio. La última opción es la más ligera y móvil, es recomendable utilizarla para trabajos en interior o exterior a poca altura. Las más fuertes y duraderas son las estructuras de acero que son fáciles de reparar, lo que no se puede decir de los andamios de aluminio. Los productos galvanizados también son duraderos. Su principal ventaja es la resistencia a la corrosión, por lo que esta es la mejor opción para trabajos al aire libre, donde pueden permanecer mucho tiempo en condiciones climáticas adversas.

El precio de los andamios de acero y galvanizado será mucho más alto que el de los andamios hechos de otros materiales. Además, estas estructuras son las más pesadas, lo que complica su transporte. Sin embargo, tales bosques pueden soportar no solo a las personas, sino también a las herramientas y materiales necesarios. Por lo tanto, las estructuras de acero y galvanizadas se utilizan con mayor frecuencia para trabajos de construcción e instalación a gran escala.

Hoy en día, las estructuras metálicas de la planta de andamios Dmitrovsky son muy populares. Los productos se caracterizan por su alta resistencia, confiabilidad, durabilidad y costo razonable.

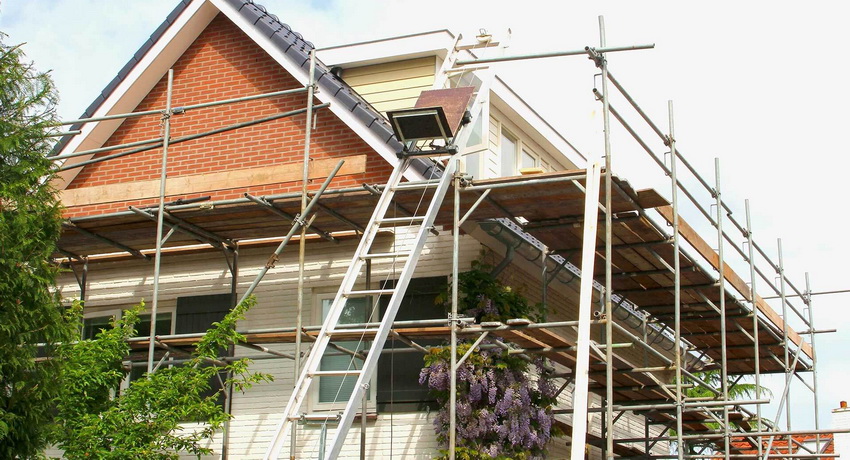

Las estructuras de andamios de metal son las más populares en la actualidad.

Además de los andamios metálicos, a menudo se utilizan productos de madera, que son de ejecución sencilla y económica. Pueden fabricarse fácilmente independientemente de los materiales de desecho. Sin embargo, este diseño es más engorroso. A pesar de que es plegable, como otros análogos, las tablas, debido al hecho de que se mancharán y dañarán con los clavos, difícilmente se pueden usar para otros eventos. Dicho producto está diseñado para realizar trabajos en el nivel máximo del segundo piso.

Andamio de estructura desmontable: precio del producto

Los andamios tipo marco son la opción más barata y fácil de operar. La estructura incluye elementos prefabricados de tubos huecos soldados en forma de marcos verticales, soportes, lazos horizontales y diagonales. Debido al hecho de que no se gasta una gran cantidad de metal en la fabricación de elementos, la estructura se caracteriza por su peso ligero, instalación y desmontaje rápidos.

El montaje del andamio marco se realiza mediante sujetadores de bandera o abrazaderas. Dichas estructuras se utilizan tanto para la decoración de interiores de locales como para trabajos de enlucido y pintura externos de edificios con una fachada simple. Debido a su bajo peso, en el andamio, puede cambiar fácilmente el seccionamiento, así como transferirlos a otro lugar.

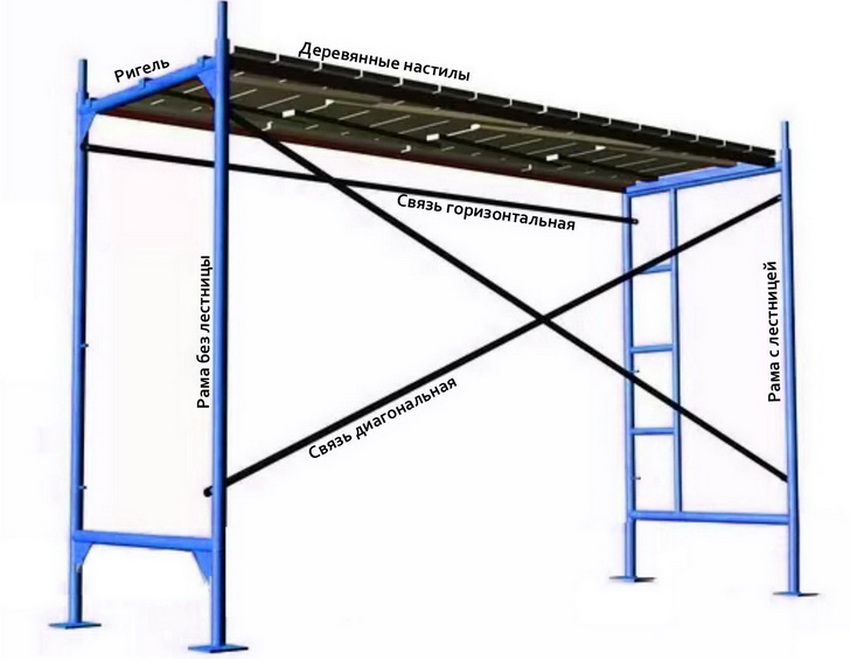

Andamio marco - construcción

Puede comprar andamios de marco de uno de los tipos: LRSP-30, LRSP-40, LRSP-60 y LRSP-100, donde el valor numérico indica la altura máxima de instalación. Sin embargo, las estructuras difieren no solo en tamaño, sino también en el diámetro de las tuberías y el grosor de las paredes de los elementos constituyentes. Los dos primeros tipos se fabrican con un diámetro de 42 mm y un espesor de 1,5 mm, y los otros dos son de 48 y 3 mm, respectivamente. El precio de los andamios de estructura de construcción comienza desde 125 rublos / m².

Las estructuras se pueden equipar con ruedas, lo que facilita el movimiento de la unidad en terreno plano. Las dimensiones estándar del producto son las siguientes: altura de la sección - 2 m, longitud - 2-3 m, ancho de paso - 1 m. Para un trabajo único, puede alquilar un andamio de marco, el precio será de 55 rublos / m².

Instalación de andamios andamios: secuencia de acciones.

Los zapatos y los espaciadores de madera se instalan en una plataforma nivelada preparada y apisonada. Los soportes de tornillos se pueden colocar según sea necesario. Los marcos adyacentes del primer nivel se colocan en los zapatos con su posterior conexión mediante lazos diagonales y horizontales. En incrementos de tres metros, se colocan los siguientes dos cuadros con ataduras. El proceso se lleva a cabo hasta la creación de un andamio ligero de marco de la longitud requerida. En los bordes de la estructura, se montan marcos de barandilla con la posterior instalación de las escaleras.

¡Importante! Las superficies de apoyo deben ubicarse estrictamente en el plano horizontal.

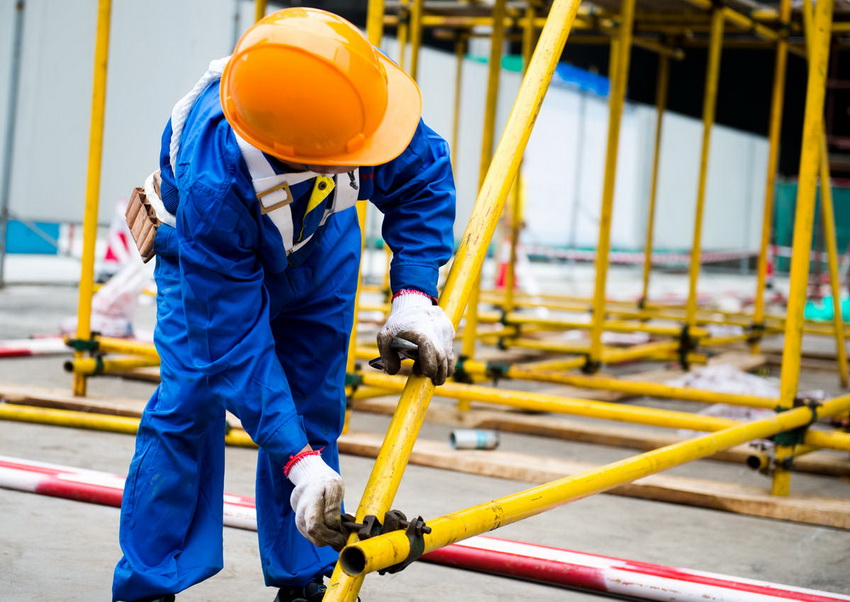

Montaje de andamio tipo abrazadera

A continuación, proceden a la instalación del segundo nivel, que también está conectado por lazos, sin embargo, los elementos diagonales están escalonados con respecto a la fila anterior. Aquí puede utilizar las barras transversales sobre las que se coloca el suelo de madera. Para mover personas entre los niveles, se instalan escaleras inclinadas en los lugares reservados para las trampillas.

Enmarcar el andamio sujeto a la pared de manera escalonada en incrementos de 4 m utilizando ganchos con manguitos o tacos con abrazaderas o escuadras fijados a los montantes de los marcos del andamio. Los pasos anteriores se llevan a cabo hasta alcanzar la altura de instalación requerida.
En el nivel de seguridad y trabajo hay conexiones longitudinales y finales de vallas, que se montan en el lugar donde no hay ataduras diagonales. Los bosques se instalan a lo largo de una plomada. El desmontaje del andamio plegable se realiza en orden inverso, comenzando desde la fila superior.

Andamio móvil sobre ruedas

La opción más rentable para realizar reparaciones rápidas es el andamio giratorio, que se considera un tipo de instalación de marco. El diseño es robusto y fácil de montar. La movilidad de la unidad es proporcionada por ruedas ubicadas en la base de los soportes verticales. Una ventaja significativa de la torre de gira es la presencia de un conector en el diseño del dispositivo. La altura del producto no supera los 20 m La capacidad de carga de la instalación es de 300 kg / m².

Para trabajos de reparación a pequeña escala, una opción muy conveniente es el andamio móvil.

La estructura está hecha principalmente de aluminio, lo que la hace ligera y fácil de mover. Con menos frecuencia se pueden encontrar recorridos de acero con alta resistencia y fiabilidad, pero caracterizados por una movilidad reducida debido a su alto peso.

Los tours de torre se utilizan activamente en la instalación de aires acondicionados, iluminación, videovigilancia, pancartas, vallas publicitarias, cornisas, decoración de paredes y balcones, reparación de canalones y techos. Hay dos tipos de construcción: telescópica no plegable y plegable. En la primera versión, se proporciona un mecanismo especial, gracias al cual el recorrido se extiende a la altura requerida. Este tipo se utiliza en interiores.

Para trabajos de acabado o reparación en exteriores se utilizan torres plegables, que tienen una estructura más compleja con soportes y ataduras diagonales.Cada sección posterior está integrada en los soportes del módulo inferior de los casquillos, lo que da como resultado un diseño general. Con una altura de instalación de 1,3 m, la estructura se completa con pasamanos y laterales. Hoy puede alquilar una torre o comprar andamios, cuyo precio está en el rango de 150-200 rublos / m².

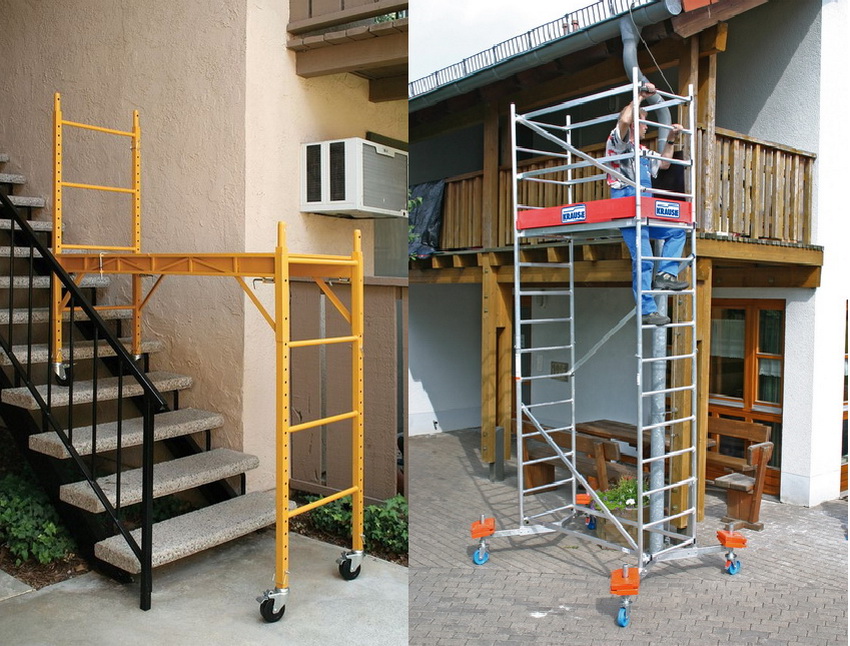

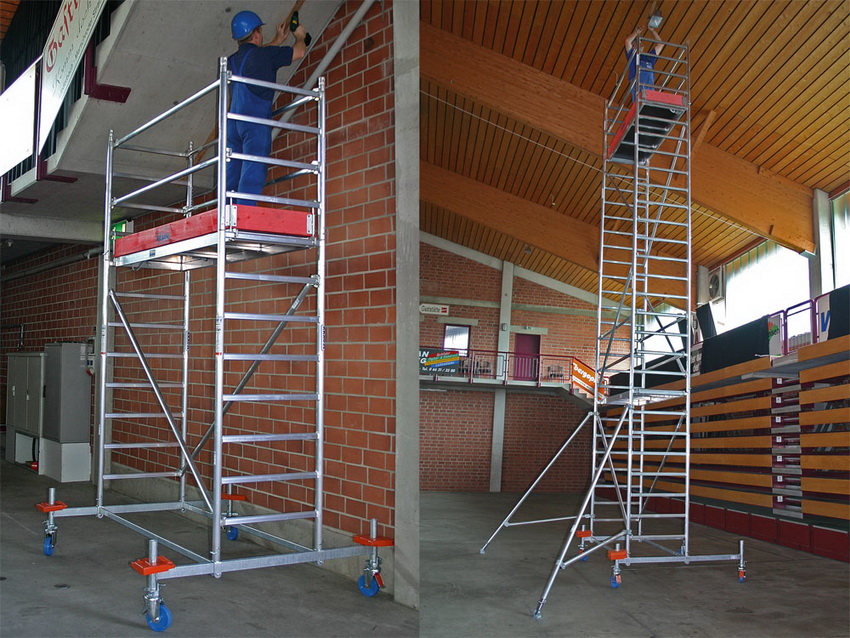

Los andamios móviles le permiten instalarlos en cualquier lugar conveniente

Se deben utilizar andamios móviles sobre ruedas en los casos en que sea necesario cambiar con frecuencia la ubicación de la instalación. Se utilizan tornillos de freno especiales para fijar la estructura en su lugar.

Andamio de abrazadera: características de diseño

Este tipo de andamio es el más laborioso de montar, ya que cada unión de soportes verticales con tirantes horizontales, diagonales y transversales se realiza mediante abrazaderas especiales, que se aprietan con llave. Los sujetadores pueden ser ciegos o giratorios. Dependiendo de esto, la conexión de los racks se puede realizar a la derecha o en cualquier ángulo, respectivamente. Debido al hecho de que se requiere una gran cantidad de sujetadores para la instalación de una estructura, los andamios de abrazadera son los más costosos.

¡Aviso util! Al ensamblar la estructura, puede combinar abrazaderas, lo que creará la instalación de la configuración deseada.

Debido a la presencia de lazos diagonales, la estructura es fuerte, confiable y estable. Sin embargo, esta es la opción más difícil de instalar y desmontar para los andamios.

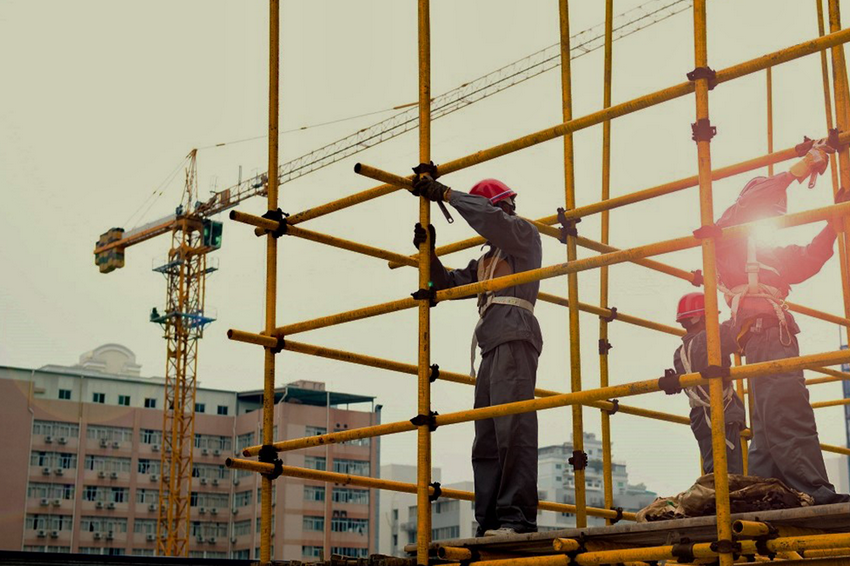

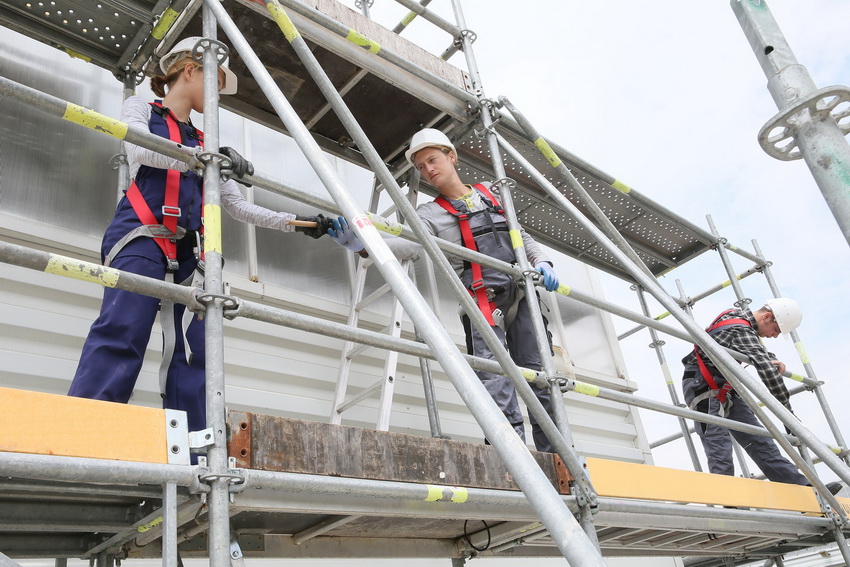

La peculiaridad de los andamios abrazados es que pueden tener cualquier configuración

Las principales ventajas del diseño son la posibilidad de fabricar una instalación de cualquier forma y la conveniencia de combinarla con otra versión de la estructura metálica auxiliar de montaje en rack. Dicha estructura se monta alrededor del perímetro de un edificio de cualquier configuración, incluso con elementos sobresalientes. El dispositivo se puede utilizar para estructuras inclinadas.

Artículo relacionado:

Aislamiento de una casa de madera en el exterior: la elección del material y la tecnología.
Qué materiales se utilizan para aislar una casa de madera. ¿Necesito aislar la base? Las mejores tecnologías modernas para el aislamiento de casas de madera.

Los fabricantes producen varias opciones para andamios del tipo de abrazadera, que se diferencian en la altura máxima de instalación, que puede ser de 30 a 80 m.El ancho estándar del andamio es de 1-1.5 m, el paso del nivel es de 2-2.5 m. configuración de la estructura. La carga máxima en la estructura es de 150-250 kg / m. La unidad se puede comprar o alquilar. El precio de los andamios comienza desde 250 rublos / m2. El alquiler costará 80 rublos. por m2.

¡Aviso util! Se recomienda el andamio de abrazadera para la creación de escenarios y gradas.

Andamio móvil de cuña

Esta estructura se crea a partir de elementos funcionales mediante una fijación de cuña especial. Las tuberías con bridas se utilizan como componentes verticales, las tuberías con soportes se utilizan para componentes horizontales. Para que la instalación sea más móvil, se recomienda equiparla con ruedas especiales. Tales andamios se caracterizan por su resistencia y confiabilidad. Al instalar la unidad, puede cambiar el ángulo de dirección de los elementos de conexión, lo que crea estructuras de varios niveles de varias configuraciones.

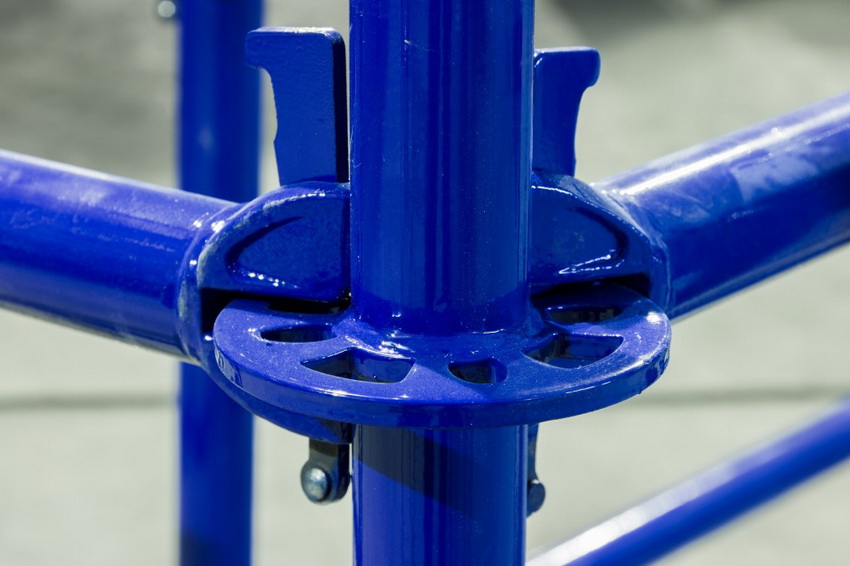

Conector de andamio de cuña

Los fabricantes producen andamios de cuña en las siguientes dimensiones: altura de sección - 2 m, longitud - 2-3 m, ancho de paso - 1-3 m. La estructura puede tener alturas de 60 y 100 m. La instalación es capaz de soportar una carga pesada de hasta 500 kg / m², por lo tanto, el dispositivo utilizado durante la construcción de objetos complejos en el caso de que se levanten unidades y materiales pesados.

¡Aviso util! Para garantizar la seguridad de las personas que puedan estar cerca del sitio de construcción, se recomienda comprar una red de andamios diseñada para encerrar la fachada del edificio.

Los andamios son fáciles de usar, pero requieren una instalación laboriosa. El diseño se caracteriza por su versatilidad, gracias a lo cual se puede utilizar no solo en la construcción de edificios, sino también en la construcción de escenarios, gradas, galpones, pasos superiores. Es una instalación insustituible en la construcción de barcos y aviones. El costo de la construcción comienza a partir de 425 rublos / m². Puede alquilar andamios por 85 rublos / m².

Andamio de metal plegable tipo pasador

Estos diseños son muy populares en los sitios de construcción debido a la instalación y el desmontaje fáciles y rápidos de la unidad. Como punto de conexión en el andamio, se utilizan pasadores, que se encuentran en los soportes de los cojinetes. Encajan en los orificios de las tuberías del elemento de conexión. Las instalaciones se caracterizan por su solidez, fiabilidad, rigidez, estabilidad, resistencia al desgaste y durabilidad. Se pueden utilizar muchas veces y se pueden transportar fácilmente de un lugar a otro en forma desmontada.

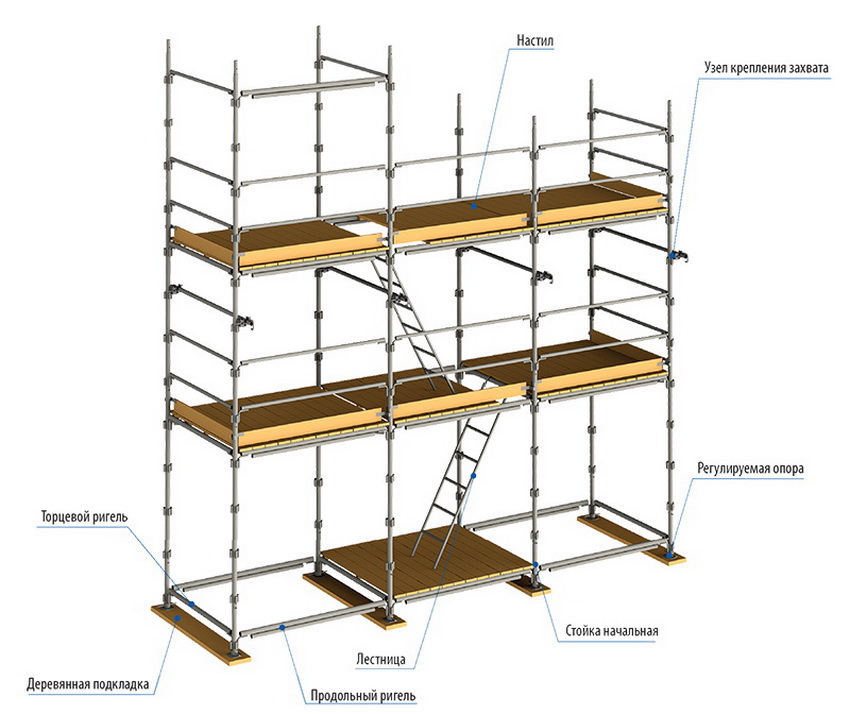

Diagrama de montaje de andamios tipo pasador

Debido a su alta capacidad de carga, la estructura puede soportar una cantidad significativa de materiales de construcción pesados. Dichos bosques se utilizan en áreas con terrenos difíciles y durante los trabajos de construcción e instalación de estructuras de configuración curva. Las desventajas del diseño incluyen el gran peso de la instalación, que está asociado con una cantidad significativa de metal.

En la actualidad, se realiza la venta de andamios tipo pasador de las siguientes variedades:

• LSH-50: hasta 50 m de altura, seccional de 2 m de altura, 1,5-3 m de largo, 1-2 m de ancho;
• ЛСПШ-2000-4 - 40 m de alto, paso de 1,6 m de ancho, secciones de 2 m de alto, 2,5 m de largo;
• E-507 - 60 m de altura, paso de 1,6 m de ancho, 2 m de largo y tramos de altura.

Puede comprar una estructura desde 519 rublos / m². Además, algunas empresas ofrecen alquilar la instalación. El precio de un metro cuadrado de andamio es de 90 rublos / metro cuadrado.

Andamio de madera de bricolaje

Si desea ahorrar dinero y tiene materiales de madera a mano, puede crear una estructura usted mismo. Antes de hacer andamios con sus propias manos, debe estudiar los requisitos del producto para que sea duradero y confiable.

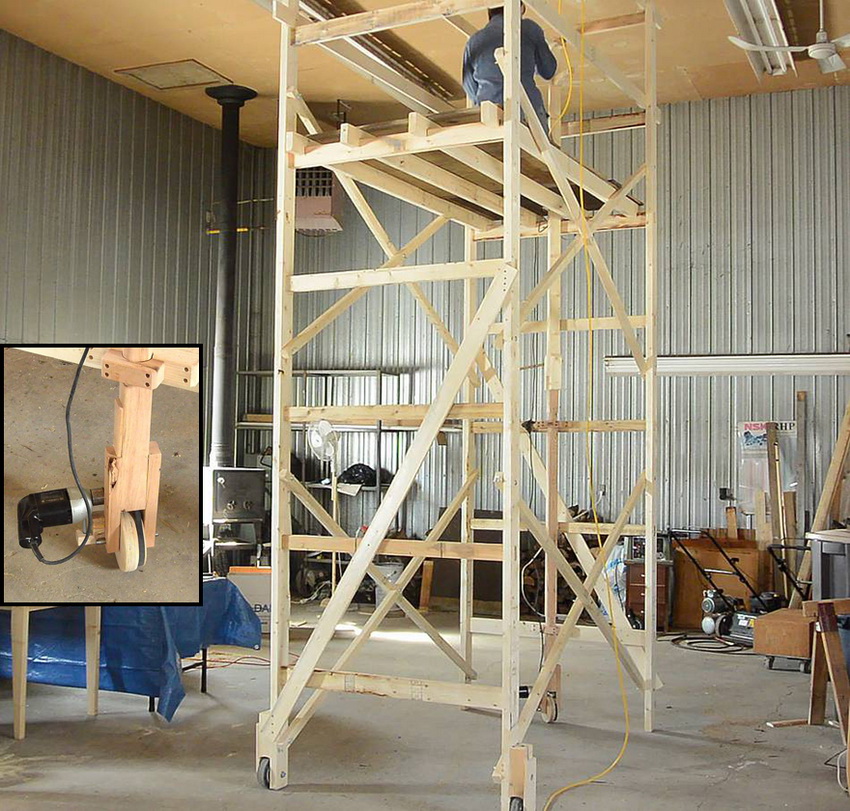

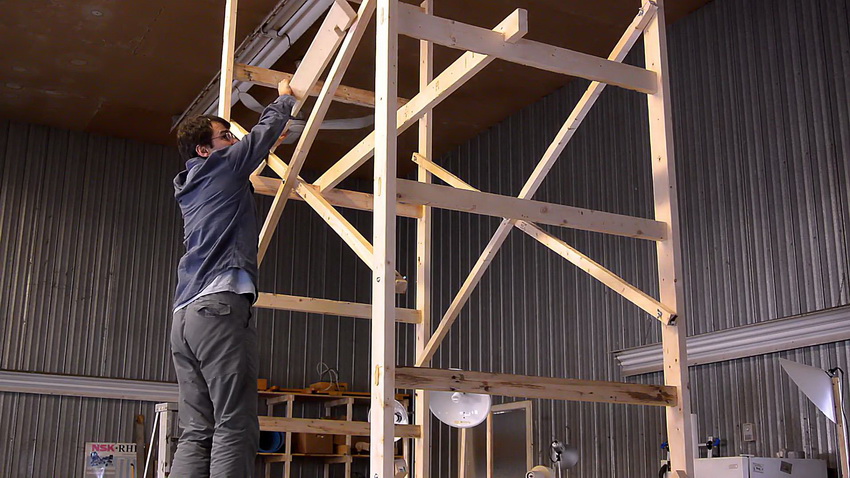

Si es necesario, se pueden construir andamios con tablas a mano

La distancia entre los postes verticales no debe ser mayor de 2.5 m. La altura de instalación alcanza los 6 m. El ancho del piso puede ser cualquiera, pero no menos de 1 m. Es importante que no solo una persona pueda caber en él, sino también las herramientas y materiales necesarios para el trabajo ...

Para soportes y bastidores, use vigas de madera con una sección de 100x100 mm y tablas de 50x100 mm. El grosor de los productos para los espaciadores no debe ser inferior a 30 mm y el grosor del piso, 50 mm. Para los refuerzos, necesitará productos con un grosor de 25 mm. Se pueden utilizar tablas delgadas como elementos de cerramiento. Para crear una estructura confiable, es necesario utilizar exclusivamente clavos de construcción. Los tornillos autorroscantes no pueden crear una conexión confiable.

¡Aviso util! Al instalar andamios de madera, debe cuidar su conveniente desmontaje. Para esto, no se recomienda clavar los clavos por completo, y también puede usar un espaciador de madera entre el elemento de la estructura y la cabeza.

Una vez preparado el equipo de la instalación, comienzan a ensamblarlo. El trabajo comienza con grandes elementos funcionales. Se colocan dos vigas en una superficie horizontal a una distancia de la longitud de la estructura para que las partes superiores de los elementos converjan ligeramente, lo que agregará estabilidad a la instalación. Por ejemplo, si la distancia entre los extremos inferiores es de 3 m, entonces no debe haber más de 2,6 m entre los extremos superiores.Las paredes laterales se unen al lado interior de los soportes, que son la base de las cubiertas.Se hace una operación similar con las otras dos barras.

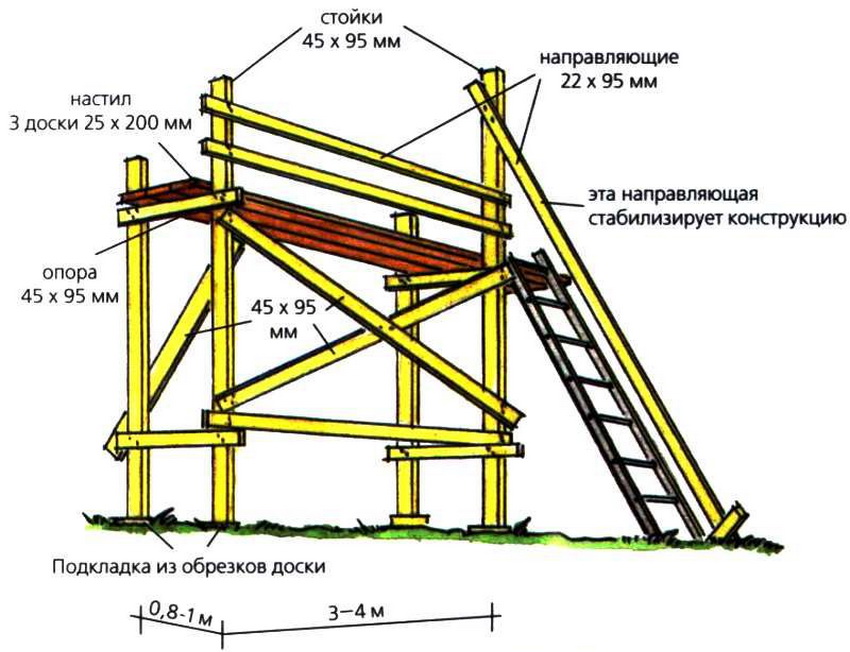

Diagrama de montaje de bricolaje de andamios de madera.

¡Aviso util! Los travesaños laterales deben tener diferentes longitudes para dar como resultado una estructura piramidal.

Los lados están colocados verticalmente e inclinados uno hacia el otro para mayor estabilidad. La posición se fija con largos clavos transversales. Para evitar que el andamio caiga en la pared de la estructura, se recomienda hacer las barras transversales con un margen de 20-30 cm.

Las estanterías se instalan a una distancia de 2-2,5 m, según el grosor de las tablas utilizadas para el pavimento. Los elementos se unen entre sí mediante pendientes, gracias a las cuales la estructura no se pliega hacia un lado. Cuantos más foques y travesaños, más fuerte y confiable es el andamio hecho a mano. Si la altura de la estructura es más de 3 m, es necesario fijarla adicionalmente para que no se caiga hacia adelante. Para ello, se instalan foques que, por un lado, se clavan a las vigas, y por otro, se entierran en el suelo.

La etapa final es la instalación del piso a las vigas transversales. También es posible instalar rieles adicionales sobre cada plataforma para aumentar la seguridad. Si agrega barras transversales a los elementos laterales, se forma una escalera. Para dar estabilidad a la estructura, los extremos de los soportes deben afilarse y enterrarse en el suelo.

Los andamios de cualquier tipo y diseño deben instalarse en un suelo firme y nivelado.

Andamios y pórticos de construcción acoplables

Los andamios acoplables se utilizan para trabajos de acabado sencillos donde se utilizan materiales ligeros. Las estructuras de madera se apoyan contra la superficie de la pared del edificio y se sujetan con un tope. Aunque la unidad parece poco confiable, es conveniente y segura de operar. Hay dos versiones de los andamios adjuntos: tradicional y armenio. La primera instalación es simple y confiable, sin embargo, no es ajustable en altura. Se puede utilizar para archivar voladizos de techo, instalación de canalones y otras obras que se caracterizan por una pequeña variación de altura.

Los bosques armenios se producen a partir de la mínima cantidad de materiales, y se ensamblan, mueven y desmontan fácil y rápidamente. Lo principal es hacer triángulos, elevarlos a una altura predeterminada, disponerlos en incrementos de 3 my apoyarlos con vigas inclinadas que se fijan en el suelo.

Para la decoración exterior de edificios de una sola planta y para trabajos en frontones, se utilizan bastidores de construcción, donde el piso se coloca sobre vigas de madera. Las instalaciones también se utilizan en los casos en que no se puede apoyar nada en las paredes. La estructura no es voluminosa y liviana, se puede mover a la ubicación deseada.

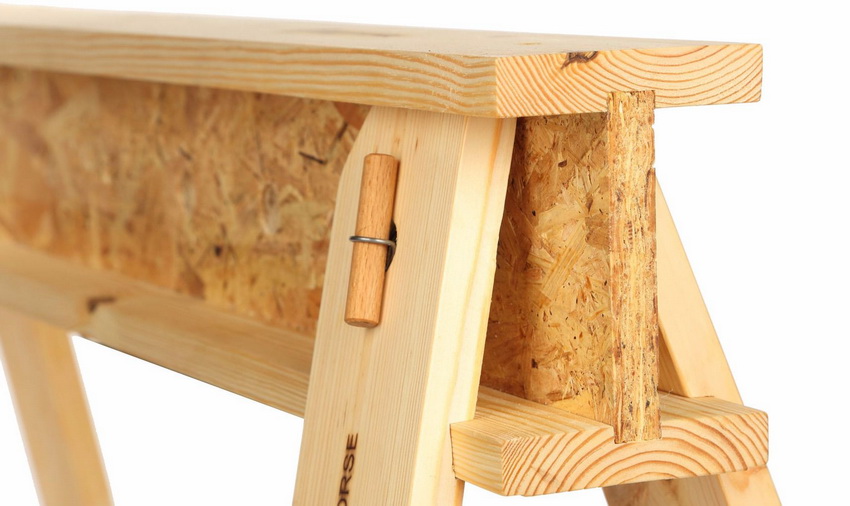

Una construcción como un caballete de construcción se utiliza para trabajos a baja altura.

La cabra de construcción es una estructura de madera de cuatro patas que se asemeja a la forma de la letra "A", cuya altura alcanza la altura de un maestro. El número de espaciadores puede ser arbitrario. Se utilizan marquesinas convencionales para conectar los extremos superiores de los soportes. Las piernas se fijan con topes. Por un lado, el soporte se puede realizar en vertical, sin inclinación. Esto le permitirá instalar la estructura más cerca de la pared, lo que es conveniente para pintar, calafatear o realizar un tratamiento preventivo.

Gracias a las múltiples opciones de andamios, es posible seleccionar la estructura requerida para un trabajo específico. Al elegir un producto, es importante tener en cuenta no solo su costo, sino también las características del terreno, la superficie a tratar, el momento del trabajo. Con base en esta información, es fácil elegir su tipo de construcción para cada caso.
