Válvula de retención para ventilación: criterios de aplicación y selección de dispositivos

La válvula de retención ajusta la dirección del flujo de aire a través del respiradero

Válvula de retención para ventilación: dispositivo y clasificación de mecanismos.

Echemos un vistazo a cómo funcionan las válvulas de ventilación inversa. El diseño de la válvula de retención de ventilación es bastante simple: las paletas de la válvula están ubicadas en el mismo eje para que el aire pueda fluir en una sola dirección. Si cambia la dirección del flujo, la válvula se cierra. Además de la función de bloquear el flujo inverso, la válvula se puede utilizar para regular el volumen de aire de suministro cambiando la sección del conducto de aire.

Las válvulas de retención de aire para ventilación se distinguen por las siguientes características:

• material para la fabricación: las válvulas de plástico o acero galvanizado se utilizan en varios conductos de aire;

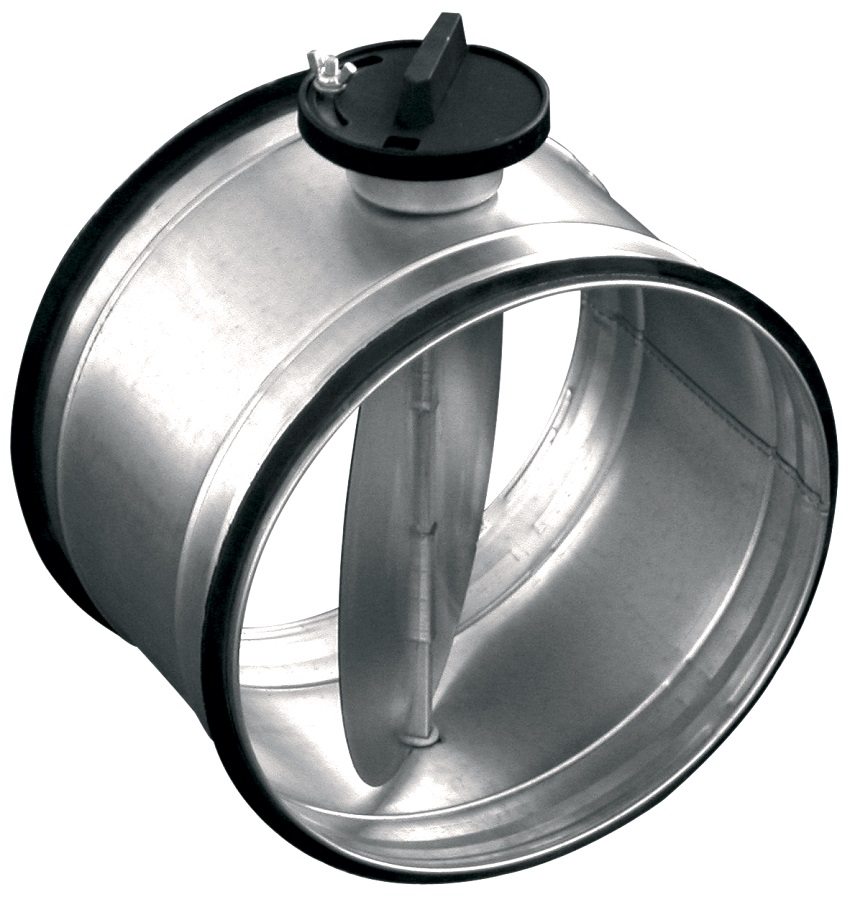

Válvula de retención redonda de acero galvanizado

• por diseño: celosía, mariposa, pétalo o membrana. En el dispositivo de la parrilla con válvula de retención para ventilación, se proporcionan rejillas que se abren bajo la presión del aire solo en una dirección, lo que elimina el flujo inverso. Tales rejillas con una válvula de retención pueden tener varias formas y diseños y se instalan en la entrada o salida del conducto de ventilación. La válvula de mariposa se asemeja a una válvula de mariposa hecha de dos placas sujetadas por un resorte. La válvula de retención de diafragma es una aleta delgada que se desvía incluso con un ligero flujo de aire y se adhiere a la rejilla de ventilación cuando el flujo cambia de dirección. Se utiliza, por regla general, con ventilación natural. La válvula de retención de charnela es similar en principio a la válvula de diafragma, pero se realiza en forma de un amortiguador rígido fijado en un eje, que gira bajo la presión del aire y abre o cierra el canal, según la dirección del flujo;
• en forma - rectangular o redonda. Se eligen en función de la forma y el tamaño de la sección del conducto, donde se instalará la válvula de retención.Las válvulas redondas para necesidades domésticas se producen con un diámetro de 100 mm, 120 mm, 125 mm, 150 mm y más. Las válvulas de retención utilizadas en los sistemas de ventilación industrial tienen diámetros de 150 mm a 1000 mm.

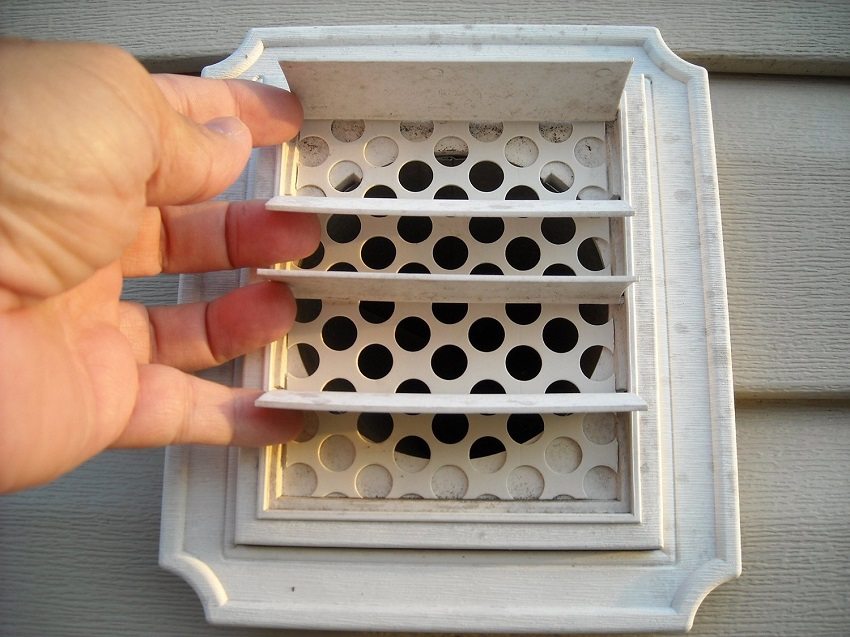

Rejilla de ventilación externa con válvula antirretorno

• método de control - las válvulas según su dispositivo son manuales y eléctricas. La válvula de retención de ventilación manual se puede ajustar manualmente mediante una palanca o una corredera. La válvula eléctrica funciona junto con otros dispositivos de ventilación de suministro y escape y regula automáticamente el flujo de aire;
• método de instalación: el dispositivo se puede montar vertical u horizontalmente, según el diseño de los conductos de aire;
• rendimiento: el volumen de aire que pasa a través de la válvula por unidad de tiempo puede ser diferente.

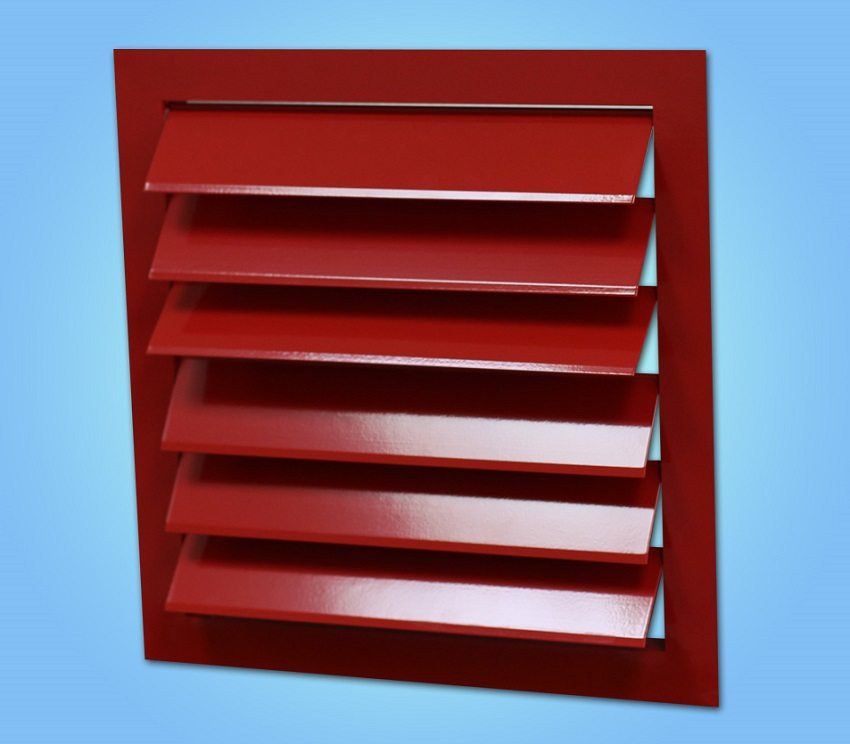

Las persianas con mecanismo de acción gravitacional se bajan por su propio peso en ausencia o cambio de dirección del tiro

El uso de válvulas de retención para diferentes sistemas de ventilación.

Independientemente del tipo de ventilación, ya sea un sistema de suministro y escape natural o un sistema mecánico, el tiro inverso es posible en él.

Para la ventilación natural, donde se utilizan conductos de ventilación, se utilizan válvulas de retención, que son especialmente sensibles a los cambios en la dirección de las masas de aire. Para un intercambio de aire de alta calidad, es mejor instalar una válvula de retención para ventilación simultáneamente con la instalación de conductos de ventilación.

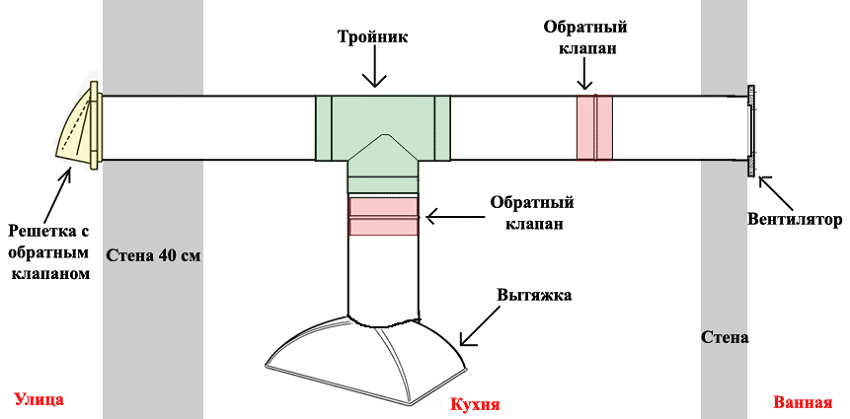

Un ejemplo de la disposición de la ventilación por extracción mediante válvulas de retención.

La instalación de una válvula de retención para ventilación en un apartamento, donde se lleva a cabo la circulación de aire natural, se lleva a cabo en las paredes entre las habitaciones. Por lo general, los agujeros en las paredes de un apartamento se hacen cerca de las puertas y se instalan rejillas de válvulas de retención en ellas, que controlan el flujo de aire.

Suministro de ventilación, cuyo diseño consiste en un conducto de aire integrado en la pared exterior, equipado con una rejilla para la toma de aire desde el lado de la calle. Un filtro limpia el aire exterior y un dispositivo de válvula de retención regula el volumen de aire de suministro y ayuda a mantener la temperatura ambiente. Al mismo tiempo, la instalación de una válvula de retención para la ventilación de suministro permite no recurrir a la ventilación adicional de las habitaciones donde se instalan ventanas de plástico, el intercambio de aire será suficiente.

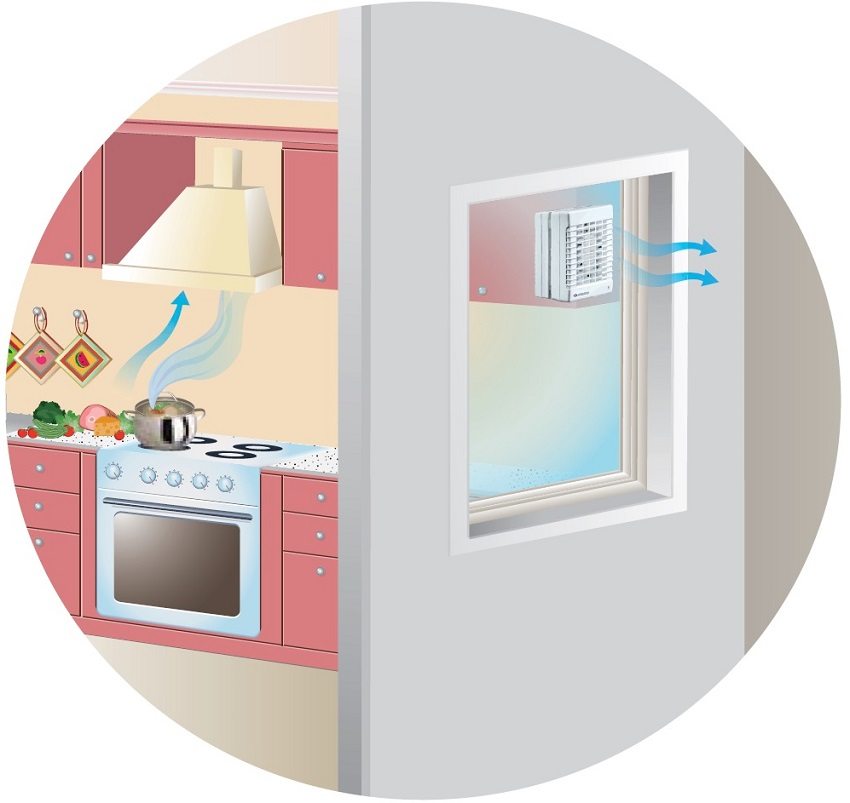

Ventilación por extracción mecánica en la cocina con extracción de aire de extracción al exterior

Usar una válvula de retención en la cocina y el baño

La instalación de una válvula de retención para ventilación en la cocina le permite bloquear incluso cuando está apagada capucha el flujo de olores extraños con tiro inverso, pero al mismo tiempo no evita la extracción del aire de escape de la cocina hacia el canal de ventilación.

Para mantener la ventilación en funcionamiento, los conductos de aire están equipados con rejillas de ventilación con válvula de retención para ventilación natural con aberturas por las que se extrae el aire de escape sin el uso de una campana extractora. Recientemente, la demanda ha sido de una campana extractora con la eliminación del aire contaminado directamente a la calle. En el exterior, el conducto de aire está equipado con una válvula de retención de ventilación de escape, que no permite que el aire frío del exterior ingrese a la habitación.

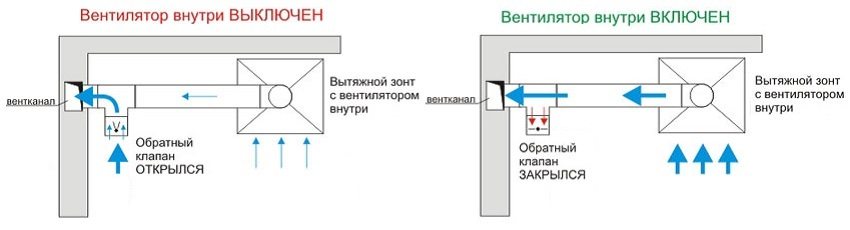

Incluso cuando el aparato está apagado, la ventilación por extracción en la cocina se realiza mediante una válvula de retención

En el baño, el moho y un olor persistente a humedad son comunes. Esto se debe a una ventilación ineficaz. La premisa del baño, en primer lugar, necesita una eliminación de alta calidad del aire húmedo y la prevención de los olores de otros apartamentos. Y dado que el baño puede ser utilizado por los vecinos para fumar, el humo del tabaco con escaso intercambio de aire puede entrar por el conducto de ventilación hacia su baño y, por tanto, hacia el apartamento. La instalación de una válvula de retención para ventilación en el baño resolverá el problema de la llegada de olores extraños.

Qué guiarse al elegir una válvula de retención

Para determinar qué válvulas de retención son mejores para la ventilación, debe tener una idea de los principales criterios de selección:

• el dispositivo debe funcionar incluso con un pequeño movimiento de aire, que es típico de la ventilación natural. La fuerza de empuje con tal intercambio de aire es pequeña, por lo tanto, para un intercambio de aire efectivo, es mejor instalar un ventilador de extracción completo con una rejilla de ventilación y una válvula de retención;

¡Importante! Debe entenderse que si el modelo de válvula de retención se selecciona incorrectamente, el intercambio de aire en la habitación puede deteriorarse, hasta el cese total.

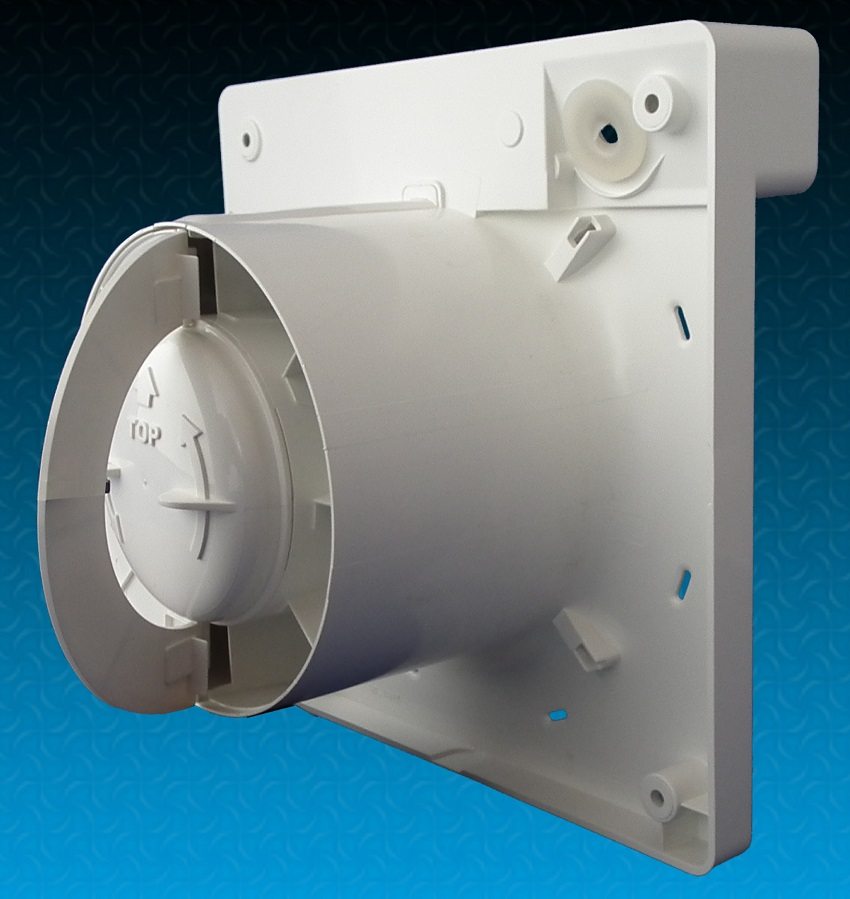

Ventilador con válvula de retención de mariposa integrada

• Los parámetros de la válvula de retención deben corresponder a las características del ventilador: por ejemplo, si la válvula tiene un diámetro de 150 mm, entonces el ventilador debe tener el mismo diámetro. La potencia del ventilador debe ser suficiente para que se cree el flujo de aire para abrir los pétalos de la válvula;
• condiciones ambientales. Algunos dispositivos de válvula de retención no pueden funcionar a bajas temperaturas. Por lo tanto, solo se montan en interiores;
• características del sistema de ventilación. Si el conducto de aire del sistema tiene una forma rectangular, entonces, para facilitar la instalación, se proporciona una válvula de retención para ventilación de una sección rectangular. Las dimensiones también se seleccionan teniendo en cuenta la sección de la caja. Para las necesidades domésticas, a menudo se utilizan conductos de aire y válvulas de retención para ventilación de 100 mm.

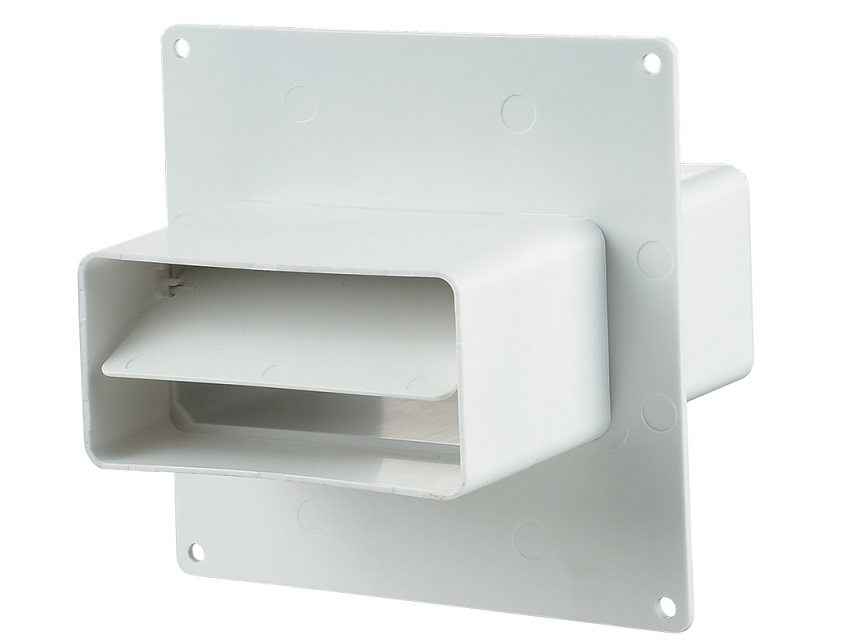

Elemento conducto de plastico sección rectangular con válvula de retención de pétalo incorporada

¡Aviso util! Para estar seguro de la calidad y el cumplimiento del dispositivo con las características, es necesario comprar válvulas de retención de fabricantes de renombre.

La cadena de hipermercados Leroy Merlin ofrece una amplia gama de equipos de ventilación de fabricantes de confianza. Puede familiarizarse y solicitar un modelo adecuado de válvula de retención en el sitio web oficial de la compañía Leroy Merlin. En las tiendas Leroy Merlin, puede consultar directamente con especialistas y comprar válvulas de retención de varios modelos y tamaños.

Proporcionar una ventilación eficaz en el baño eliminará la humedad y el olor a humedad en la habitación.

Modelos populares de válvulas de retención para ventilación ofrecidos por la red Leroy Merlin:

Además de las válvulas de retención, la red Leroy Merlin ofrece una gran selección de rejillas de ventilación, tanto internas como externas, de diversas formas, tamaños y colores, gracias a las cuales pueden servir adicionalmente como decoración.

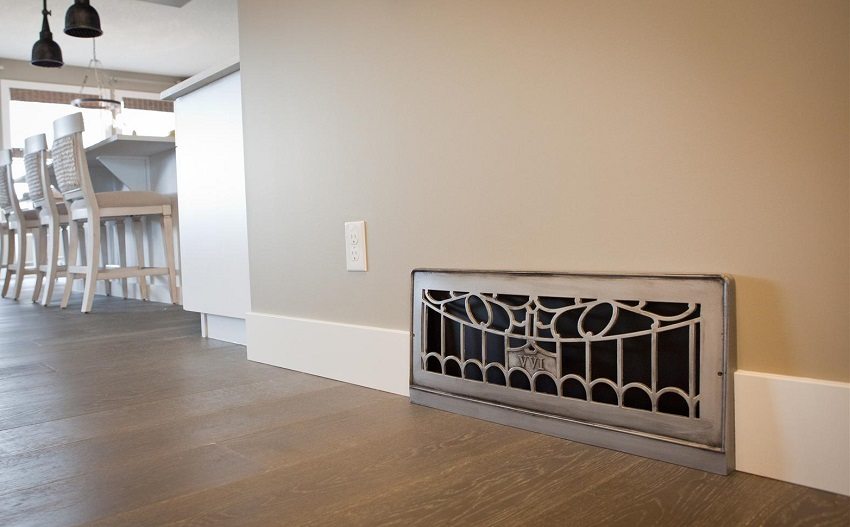

Además de las funciones principales, la rejilla de ventilación también puede desempeñar un papel decorativo.

Instalación de bricolaje de una válvula de retención para ventilación.

Para instalar correctamente el dispositivo con sus propias manos, en primer lugar, debe determinar en qué lugar ocupará la válvula de retención esquema de ventilación.

Artículo relacionado:

Una rejilla de ventilación con una válvula de retención está montada en la entrada o salida del conducto de ventilación. Tal instalación es muy simple de hacer con sus propias manos: la rejilla de ventilación se sujeta lo más firmemente posible a la pared con tornillos autorroscantes o con la ayuda de "clavos líquidos", cerrando completamente la abertura del conducto de aire.

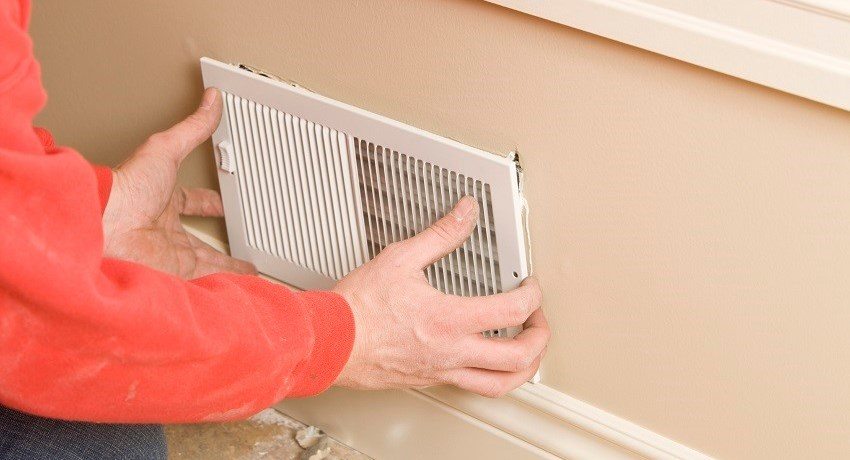

Instalar una rejilla de ventilación con una válvula de retención es bastante fácil

Si la válvula de retención está instalada en el eje de ventilación detrás del ventilador, primero se desmonta el ventilador. Luego se inserta una válvula en el orificio de ventilación y se colocan marcas para asegurar el dispositivo. Después de sacar la caja, se perforan agujeros para la fijación en los lugares marcados. Después de eso, el cuerpo se instala en el canal y, a través de los orificios hechos, los lugares para la fijación ya están delineados en la pared de concreto. Con la ayuda de un perno, se hacen agujeros en los lugares designados, donde luego se martillaran las clavijas. Luego, la válvula se monta en el conducto de ventilación.

¡Aviso util! Si, al instalar la válvula de retención con sus propias manos, hay espacios entre la pared del conducto de ventilación y el cuerpo del dispositivo, están llenos de sellador de silicona.

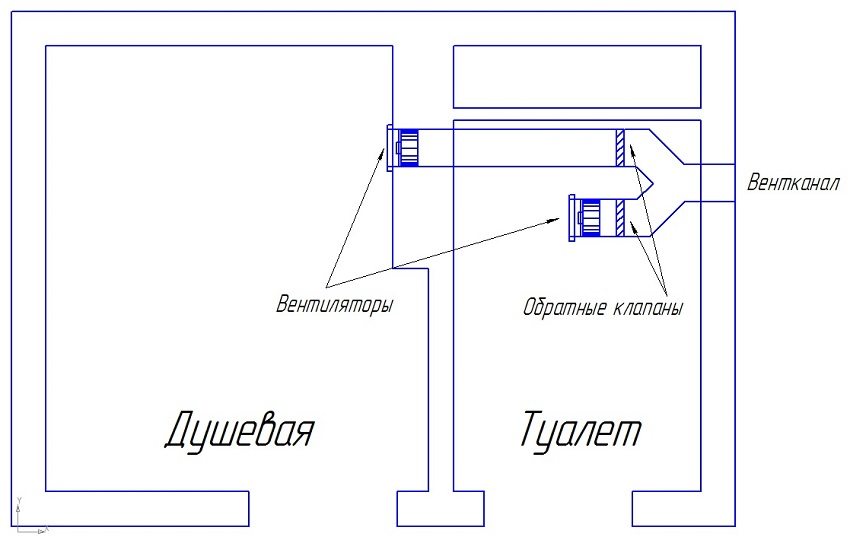

El principio de cableado de ventilación en un baño con un conducto de ventilación común y válvulas de retención.

Después de instalar la válvula de retención, el ventilador se monta en su lugar. Si la instalación es correcta, la válvula de retención evitará que el aire de retorno entre en la habitación.

Una válvula de retención de ventilación es un dispositivo simple pero efectivo que promueve una ventilación de alta calidad y un clima interior saludable.
