Ventilación forzada. Características funcionales de las unidades de tratamiento de aire

La ventilación de aire fresco garantiza un aire limpio incluso en habitaciones cerradas

Ventilación natural y forzada de locales

La ventilación de suministro, a diferencia de los métodos de ventilación natural, tiene la función de enfriar el aire y saturar la habitación con oxígeno. La necesidad de instalar ventilación forzada se explica por el uso masivo de ventanas de plástico selladas en las instalaciones. Al mismo tiempo, la ventilación interior se reduce a cero: la habitación se vuelve cargada, hay un alto grado de humedad y la formación de un hongo dañino para el cuerpo.

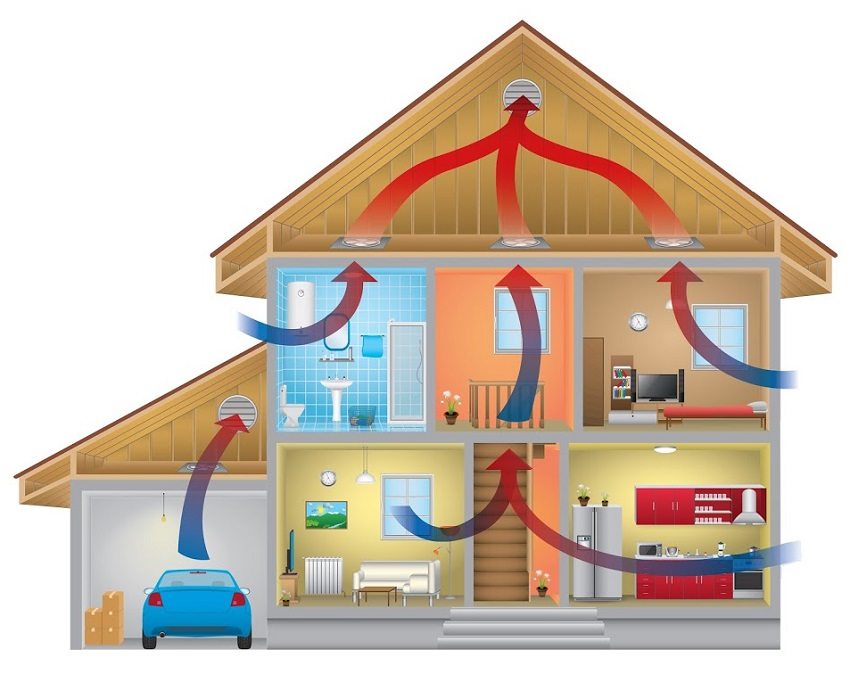

Patrón de movimiento de aire en una casa con ventilación natural.

Los sistemas de ventilación forzada pueden ser de varios tipos. Estos incluyen el diseño sencillo de la solapa de la ventana, que se monta en la parte superior del marco.ventana de plastico y permite la entrada de aire fresco. Otro dispositivo es un ventilador de suministro. Se instala en una abertura de ventana o en una abertura de pared preparada. Estas unidades elementales de tratamiento de aire tienen varias desventajas:

• el aire que ingresa a la vivienda no se limpia, lo cual es importante cuando las ventanas dan al exterior (calzada) de la calle;
• en invierno, el flujo de aire tiene una temperatura baja, lo que puede afectar negativamente a la salud;
• El aire húmedo que entra en la habitación puede dañar los muebles (hincharse o rajarse), despegar el papel pintado, etc.

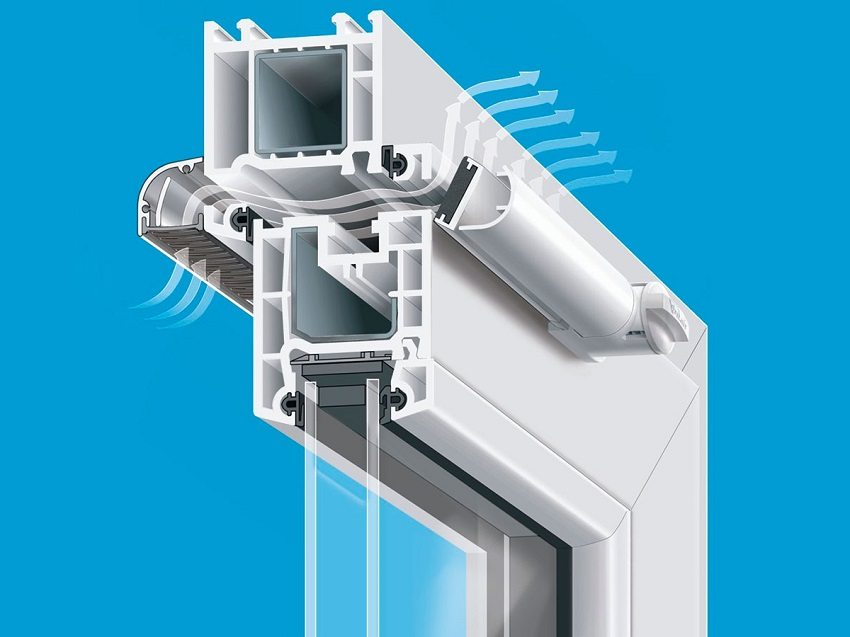

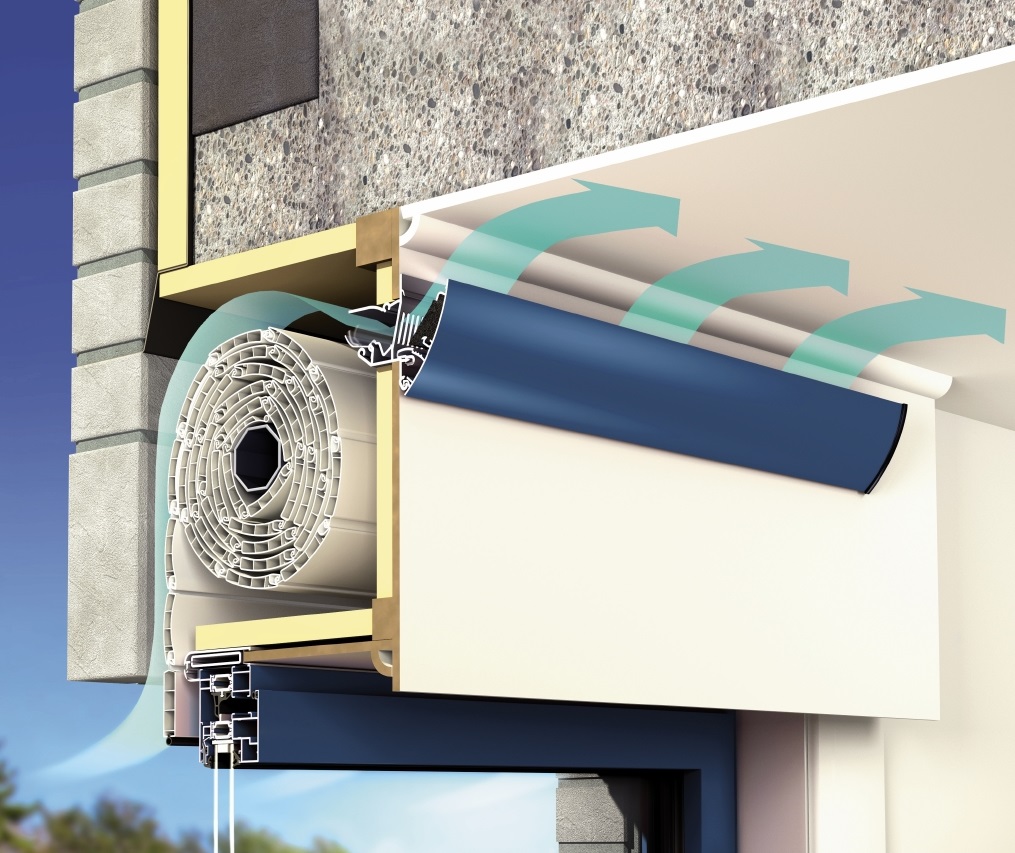

Ventana de plástico reforzado con compuerta de aire instalada

Variedades de sistemas de ventilación de suministro.

Los sistemas de ventilación de suministro se pueden dividir en varios subgrupos.

Con y sin conducto:

• sin canales: el flujo de aire ingresa a través de aberturas especiales en las paredes o ventanas;
• canalizado: el aire se suministra a través del conducto.

Diseño del sistema de ventilación:

• prefabricado: una red de dispositivos individuales que se conectarán mediante un conducto de aire;
• monobloque: varios elementos se recogen en un dispositivo de ventilación de suministro (ventilador, filtro, calentador, silenciador, etc.)

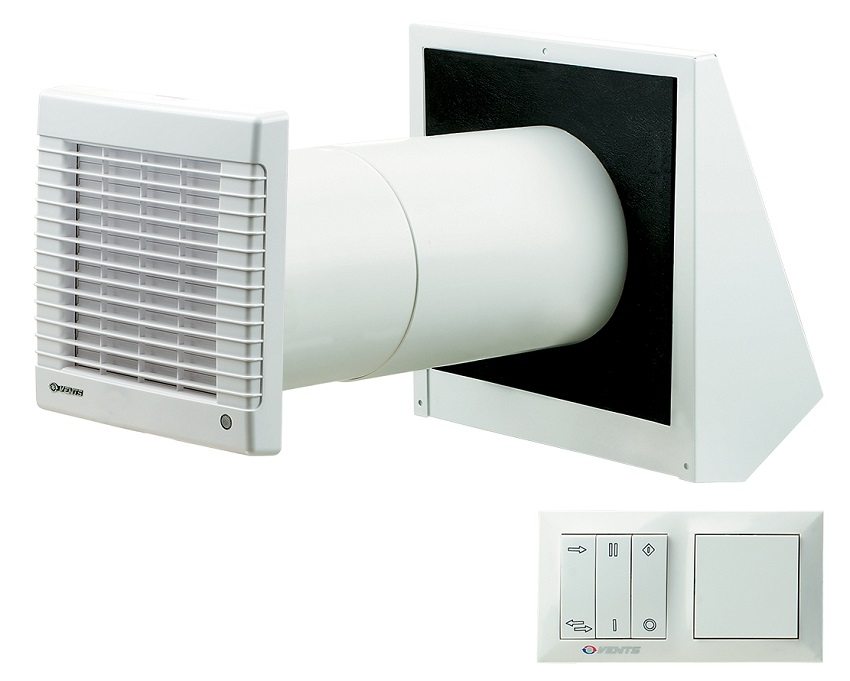

Recuperator es una solución simple y eficaz para organizar la ventilación descentralizada de ahorro de energía de habitaciones individuales

Usando el método de ventilación:

• local (local): el aire fresco ingresa a un lugar específico de la habitación;
• complejo: en el que hay un intercambio de aire medido en toda la habitación;
• emergencia - sistemas de seguridad anti-humo;
• recuperativo (con recuperación de calor): la recuperación se produce debido al calor del flujo de salida. Dispositivo de recuperación de calor (recuperador) es un equipo caro, pero su período de recuperación es bastante corto.

¡Aviso util! Los sistemas de ventilación de suministro simple se pueden ensamblar y ensamblar a mano.

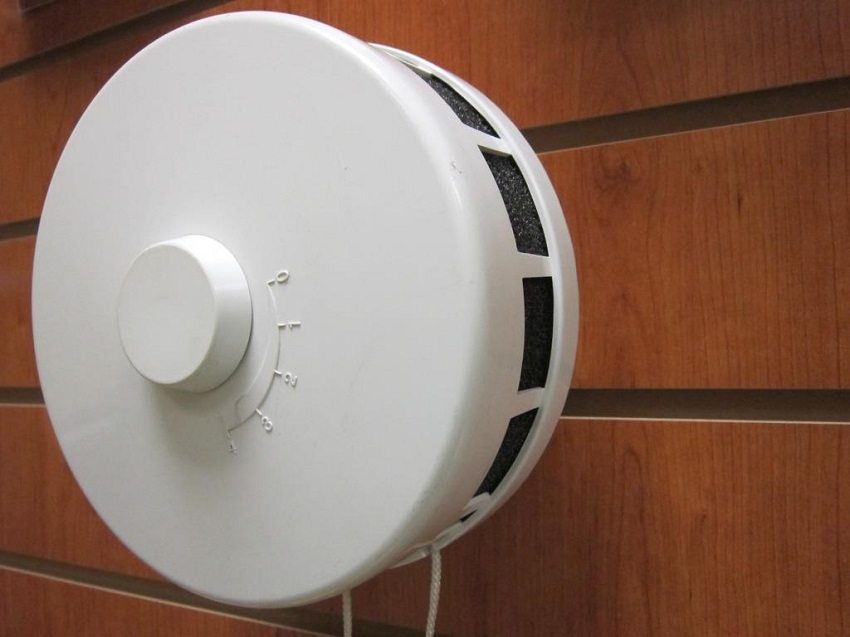

Difusor autorregulable para ventilación natural

Ventilación forzada. El dispositivo, funcionamiento y tipos de sistemas.

La ventilación de suministro puede proporcionar suficiente ventilación para un apartamento, casa privada o espacio de oficina.

Artículo relacionado:

Suministro de ventilación en el apartamento con filtración. Indicadores de aire estancado. Tipos y principios de suministro de ventilación en el apartamento. Instalación e instalación de equipos por su cuenta. Consejos útiles.

Todos los elementos de la unidad de alimentación están ensamblados en un bloque de aislamiento acústico, que es de tamaño compacto y se puede instalar a mano en logias (balcón) o directamente en el interior.

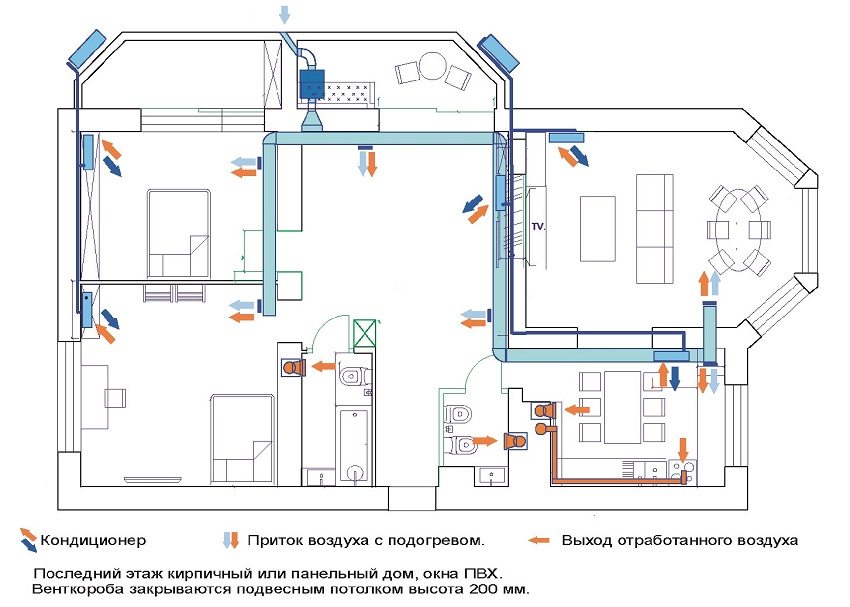

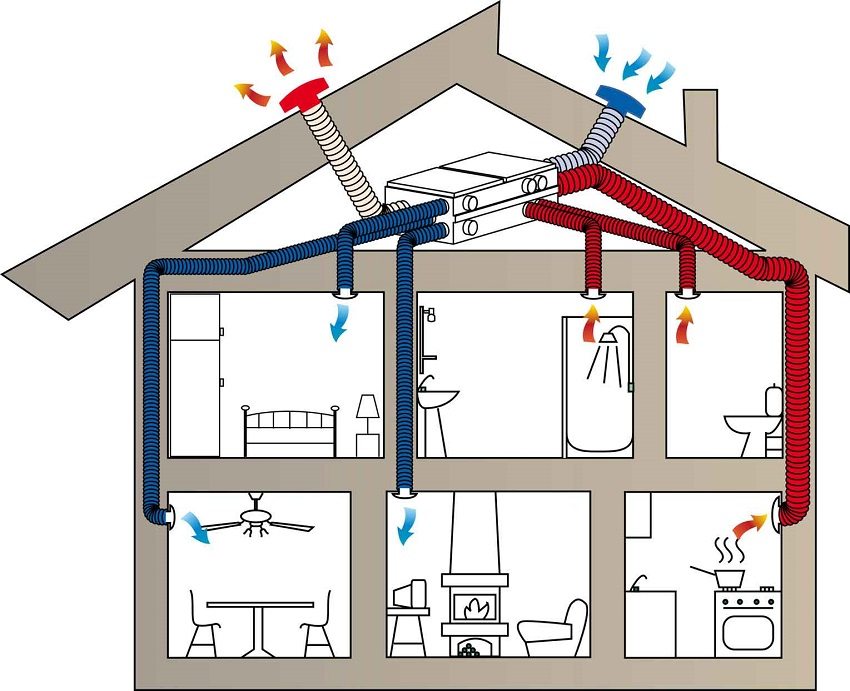

Diagrama de flujo de aire en una casa con ventilación forzada

Ventilación forzada. Dispositivo

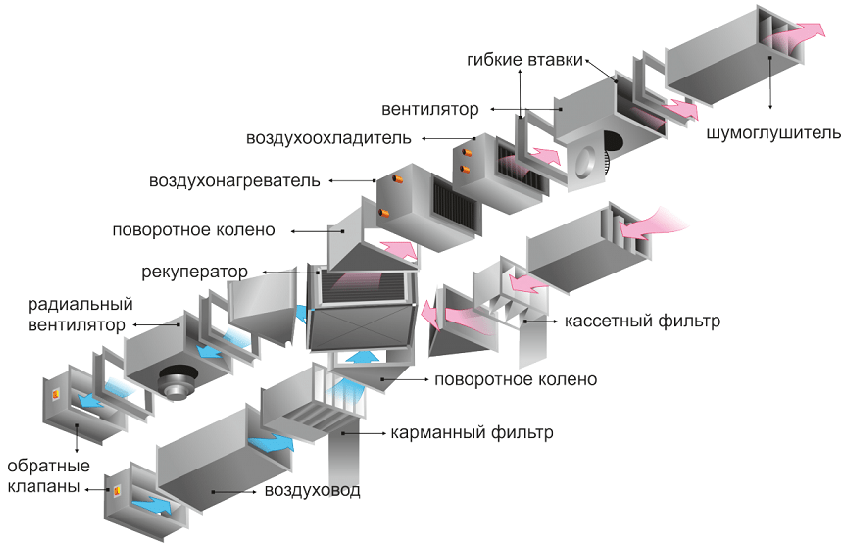

El dispositivo de ventilación de suministro consta de los siguientes elementos:

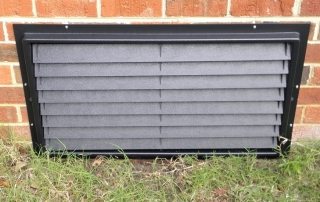

• rejilla de entrada de aire: a través de ella, el aire ingresa al sistema de ventilación, evita la precipitación y la entrada de objetos pequeños;
• válvula de aire: una válvula automatizada que bloquea la entrada de aire del exterior cuando el modo de ventilación está apagado;
• filtro: sirve como protección para el sistema de ventilación. Hay varios tipos de filtros para la ventilación de suministro: filtros de limpieza gruesa, fina y puramente fina.
• calentador de aire: calienta el aire entrante en clima frío. Para habitaciones pequeñas, se utilizan calentadores eléctricos. Con un área de más de cien cuadrados, se recomienda utilizar calentadores de agua;
• silenciador: sirve para absorber el ruido cuando el ventilador está funcionando;

Suministro de dispositivo de ventilación

• ventilador: proporciona suministro de aire de la calle y suficiente presión de flujo de aire en el sistema;
• conducto de aire: distribuye el aire en la habitación. El diseño y el tamaño del conducto se establecen según el cálculo de la tasa de intercambio de aire;
• distribuidores de aire: dispositivos para suministrar aire desde un conducto de aire directamente a una habitación;
• sistema de control: un dispositivo para la regulación, control y monitoreo de la ventilación. Incluye automatismos para controlar el calentador de aire, válvula de aire, control de obstrucción del filtro.

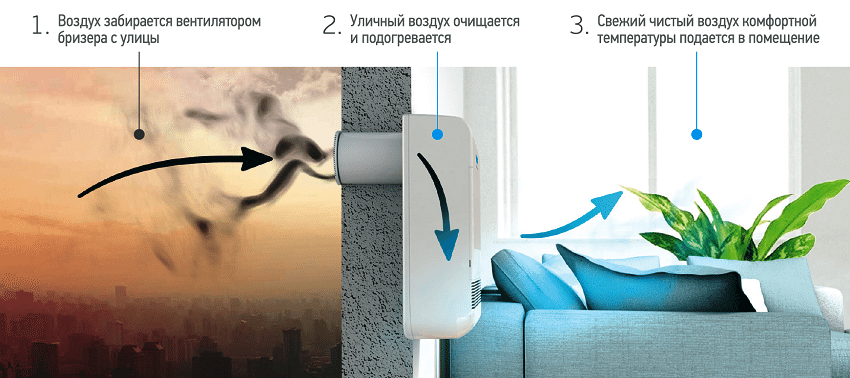

El respiradero proporcionará aire fresco en el apartamento incluso con las ventanas cerradas.

Suministro de ventilación con aire caliente.

Uno de los tipos de unidad de suministro es la ventilación de suministro con un sistema de recuperación de calor. Permite que el flujo de aire entrante se caliente mediante el calor del aire extraído de la habitación, lo que ahorra energía de forma significativa. Una gran parte del flujo de aire exterior se calienta mediante un calentador. El sistema de ventilación de suministro con recuperación de calor está equipado con un intercambiador de calor conectado a los conductos de ventilación de suministro y escape.

El aire desplazado de la habitación, que se mueve a través del dispositivo de recuperación, transfiere calor al flujo de aire entrante. En este proceso, los flujos de aire (entrantes y salientes) no se mezclan. Mediante la ventilación de suministro con recuperación, es posible reducir efectivamente el costo de calentar el flujo entrante en la estación fría. Y en la estación cálida, cuando la habitación funciona aire acondicionado con un sistema de ventilación de suministro, mediante la recuperación, la corriente caliente entrante se enfría a la temperatura requerida.

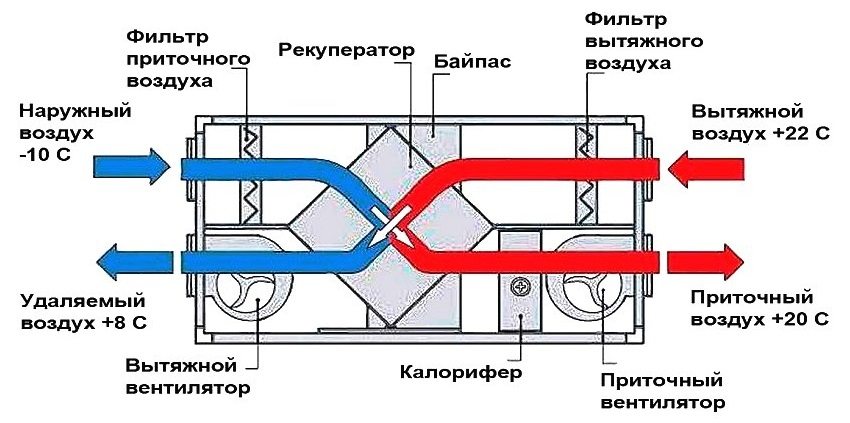

Esquema de trabajo de un recuperador con calentamiento de aire.

La ventilación de suministro con aire caliente se puede equipar con un calentador eléctrico o de agua. Para la ventilación de suministro de casas, a menudo se utilizan grandes oficinas, almacenes, calentadores de agua, ya que el problema del ahorro de energía es especialmente grave.

La ventilación de suministro con aire caliente tiene control automático, que se realiza mediante un mando a distancia. La instalación de bricolaje de dicho sistema está asociada con cálculos precisos, por lo que es mejor confiarlo a profesionales.

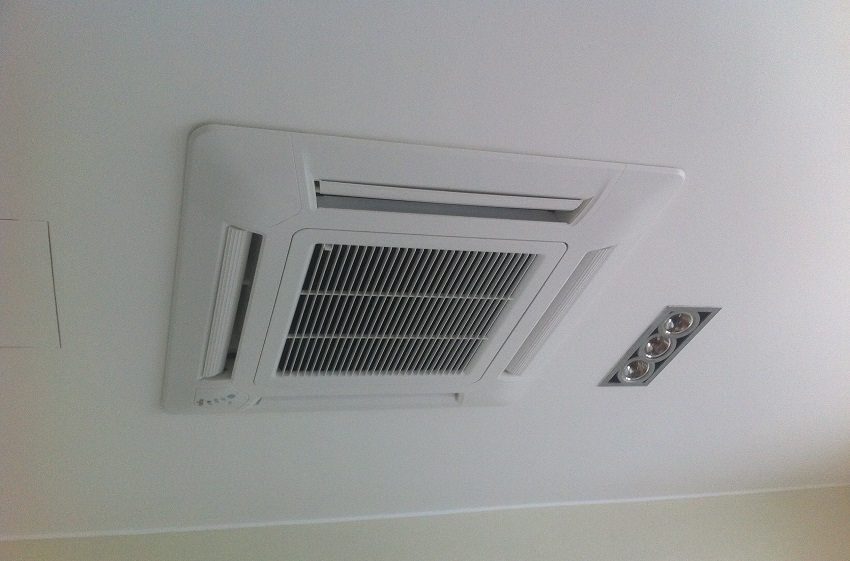

Ejemplo de disposición de ventilación de techo

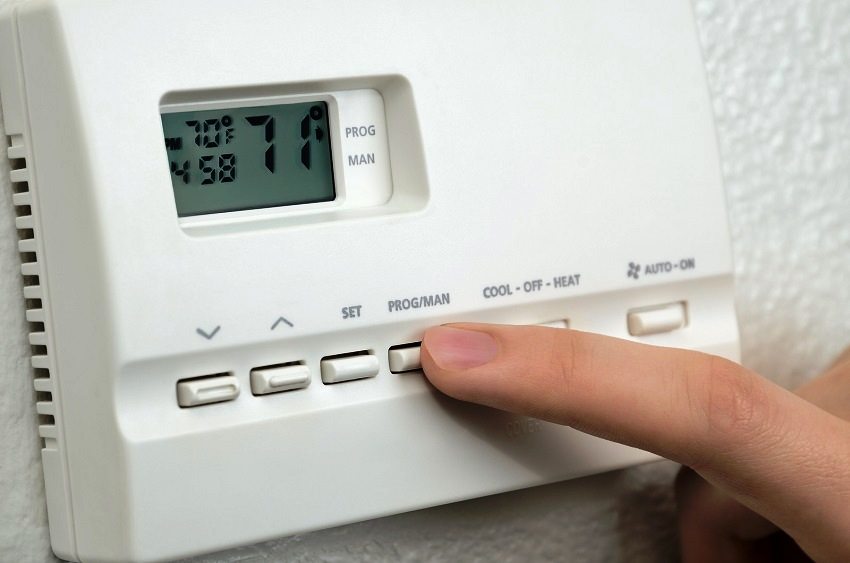

Suministro de control de ventilación

El control se realiza mediante un panel de control independiente. El caudal de aire fresco está regulado (configuración de cinco etapas), la temperatura de salida del aire, el temporizador está integrado.

La configuración automática le permite sincronizar el encendido / apagado del ventilador de suministro. Hay un sistema de protección que proporciona un apagado de emergencia. El devanado del motor del ventilador está equipado con protección térmica (cuando se activa la protección, el dispositivo automático apagará el ventilador). Un calefactor con termostato integrado garantiza la protección contra el sobrecalentamiento o el fuego.

Sistema de calentamiento de aire - una solución universal para combinar la calefacción de espacios con ventilación y aire acondicionado

Las unidades de suministro están equipadas con un manómetro que mide la diferencia de presión de aire en el filtro y en el área donde está instalada la válvula de ventilación de suministro. Entonces, cuando el sistema se ve obligado a detenerse, el flujo de aire exterior hacia la habitación se detiene automáticamente. Además, la diferencia de presión puede aumentar dependiendo de qué tan sucio esté el filtro. Tan pronto como el límite de contaminación del filtro supere el nivel permitido, el sistema le notificará la necesidad de reemplazarlo (o limpiarlo). Esto se puede hacer a mano. En las entradas de aire de suministro de presupuesto, simplemente se propone fijar el recuento de vida útil del filtro.

La válvula para la entrada de aire fresco atrae por sus pequeñas dimensiones generales, bajo precio y facilidad de instalación.

Suministro de válvula de ventilación

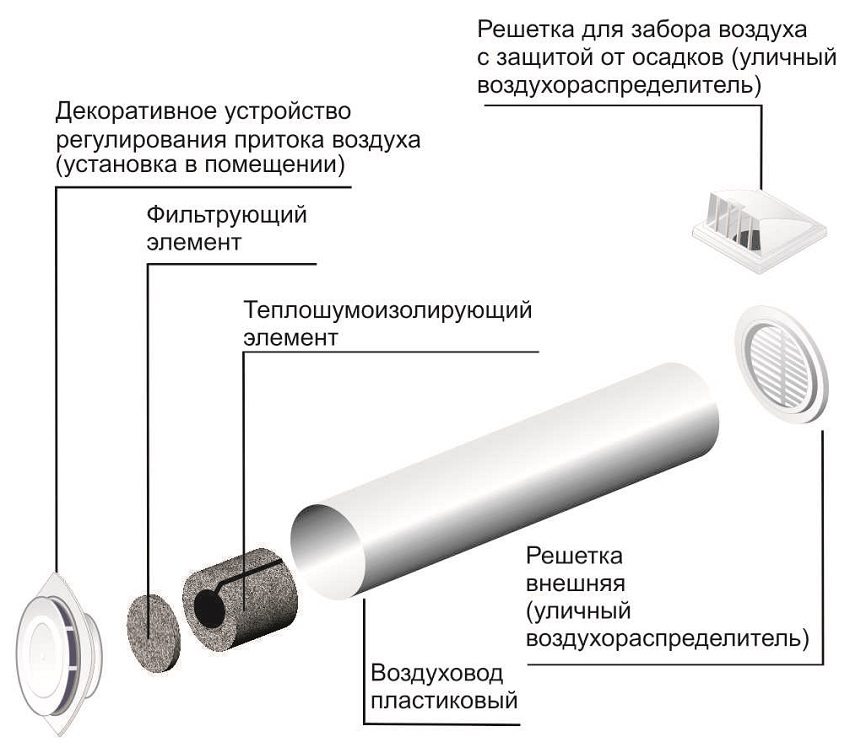

Uno de los tipos de sistema de ventilación sin conductos es una válvula de ventilación de suministro. Su función es que deja entrar el aire exterior a la vivienda sin abrir las rejillas de ventilación y ventanas, excluyendo el polvo y el ruido de la calle. El dispositivo ayuda a normalizar la humedad en la habitación.

La instalación de la válvula de suministro por su cuenta es bastante simple. La válvula se instala en un orificio pretaladrado en la pared sobre el radiador de calefacción. El aire frío se calienta batería, gracias a lo cual la habitación siempre está caliente. El amortiguador de pared está equipado con un absorbente de sonido y un filtro de aire grueso. La válvula está controlada por un amortiguador con el que se regula el volumen de aire suministrado.

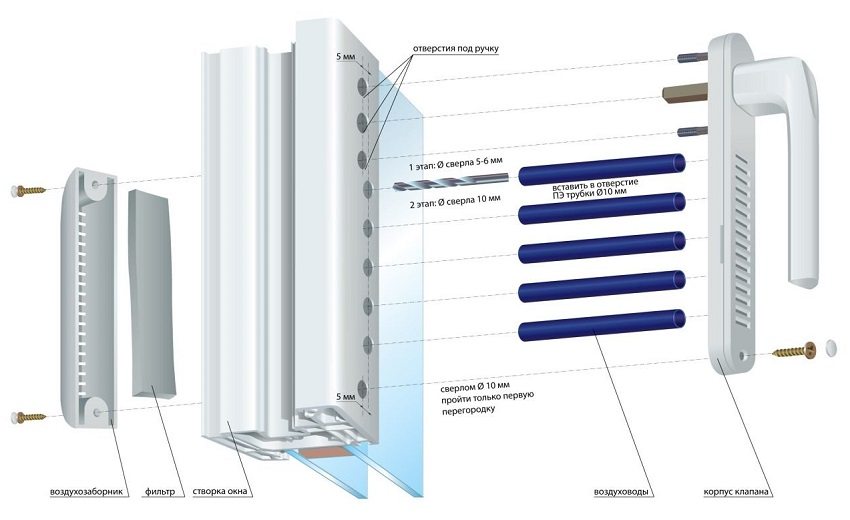

Diagrama de instalación de la válvula de suministro incorporada en el marco ventana de metal y plástico

Calefacción de aire por ventilación forzada

Uno de los tipos de calefacción modernos y más prometedores es el calentamiento por aire. La posibilidad de tal calefacción se proporciona combinando la calefacción de espacios con ventilación y aire acondicionado. Durante la estación fría del año, el aire caliente se suministra a través del mismo sistema de conductos que transporta el aire frío en climas cálidos. Ésta es la versatilidad y economía de la calefacción por aire, que se puede utilizar en un edificio residencial u oficina.

El calentamiento del aire funciona gracias a la ventilación de suministro con un calentador de aire, que se calienta mediante un sistema de calefacción centralizado a base de agua.

Diseño del sistema de ventilación de suministro y escape

La calefacción de aire está equipada con un sistema de automatización que regula automáticamente el suministro de la cantidad de calor requerida.Es posible configurar el sistema de calefacción en un modo económico (por ejemplo, cuando no hay nadie en la casa, puede reducir la temperatura al mínimo). En caso de volver al modo de calefacción normal, las habitaciones de la casa se calientan rápidamente.

¡Aviso util! El cálculo y el diseño del calentamiento de la ventilación de suministro se lleva a cabo teniendo en cuenta todas las características de diseño y los parámetros técnicos de las partes que componen el sistema de ventilación. El cálculo preciso y la instalación correcta garantizan un funcionamiento sin problemas de la unidad de tratamiento de aire.

La calefacción de aire está equipada con un sistema de automatización que regula a su vez el suministro de la cantidad de calor requerida.

Al ensamblar e instalar la ventilación del suministro de calefacción en la casa con sus propias manos, debe recordarse que el cálculo de los valores de ventilación del suministro es bastante complicado y específico. Sería útil consultar con expertos en este campo.

Cálculo de ventilación de suministro

El cálculo de la ventilación de suministro para una casa se realiza teniendo en cuenta el propósito de las instalaciones, ya que las diferentes habitaciones de la casa tienen su propio microclima. Será lógico si el cálculo de la ventilación lo hacen profesionales. Al comenzar a calcular la ventilación con sus propias manos, primero es necesario tener en cuenta la potencia del sistema, la configuración para cada habitación, la recuperación de calor y el control de la automatización.

El cálculo de la ventilación de suministro para la casa lo realiza un especialista.

Al calcular la ventilación, tenga en cuenta lo siguiente:

• propósito general de las instalaciones (casa de campo, apartamento, área de las instalaciones, número de personas, humedad del aire);
• elaborar un esquema para calcular las secciones transversales del conducto;
• intercambio de aire (el cálculo se puede realizar utilizando la tabla elaborada según las normas);

¡Aviso util! Debe entenderse que incluso un error insignificante en el cálculo puede provocar una disminución en la eficiencia del sistema de ventilación y un aumento irrazonable en el consumo de energía.

Los sistemas de ventilación modernos encajan perfectamente en el interior de la casa.

• desarrollar un plan que incluya todos los esquemas y cálculos;
• coordinar el proyecto con las autoridades competentes;
• Haga la instalación de ventilación de suministro para la casa con sus propias manos.

Los sistemas de ventilación son un elemento importante en el diseño de naves industriales, oficinas y edificios residenciales, ya que su funcionamiento de alta calidad está directamente relacionado con el estado de salud de las personas que los integran.
