Contracción térmica para alambres y su uso como material aislante

La contracción térmica de los cables sirve como aislante en áreas vivas. Su uso permite asegurar el proceso de uso de la electricidad en edificios de los sectores residencial, industrial y comercial. Este artículo lo ayudará a determinar qué versión del tubo termorretráctil es mejor para aislar cables y cómo instalarlo correctamente. El texto contiene información sobre características, precios medios, así como recomendaciones para la selección de productos.

La contracción por calor para cables es un aislante y puede asegurar el proceso de uso de electricidad.

Que es la contracción por calor: su propósito, ventajas y desventajas.

El tubo termocontraíble (termocontraíble) es un producto de plástico con propiedades aislantes. Para la fabricación se utilizan materias primas con termoplasticidad. Cuando se calientan, estos materiales se vuelven prácticamente líquidos. A medida que se enfrían, se convierten en una masa que se estira y se solidifican.

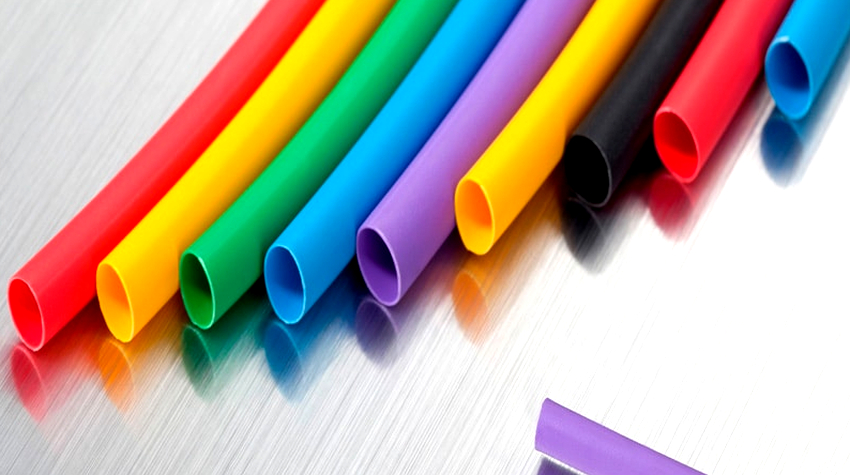

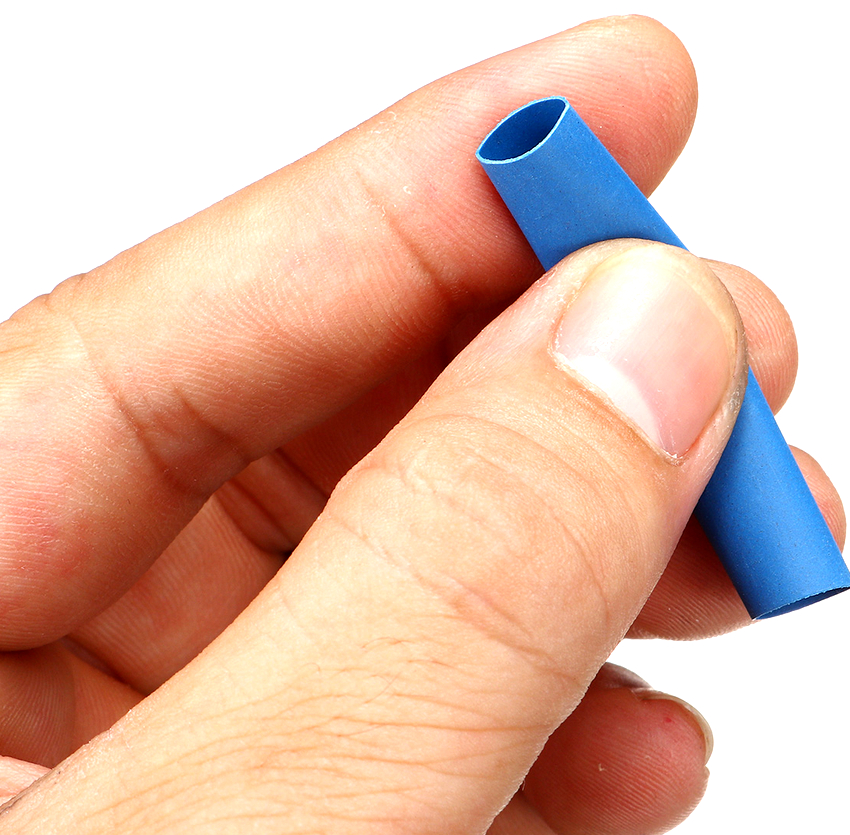

El tubo termorretráctil se contrae y toma la forma del objeto en el que se usa

Los tipos de plásticos termoplásticos incluyen:

• poliéster;
• polietileno;
• fluoroelastómero, etc.

Gracias a estas propiedades, es posible dar cualquier forma al producto calentado, que lo retendrá después del enfriamiento, lo que ha ampliado enormemente el ámbito de aplicación de la contracción térmica. El sistema de instalación es bastante simple. Para hacer esto, debe colocar el producto en una sección de un cable u otro equipo que necesite aislamiento y luego calentarlo.

Bajo la influencia de la temperatura, el tamaño del tubo termorretráctil disminuye, se contrae y toma la forma del objeto en el que se usa. Solo queda esperar hasta que el producto se endurezca. Para calentar se suele utilizar un secador de pelo o un quemador de edificios.

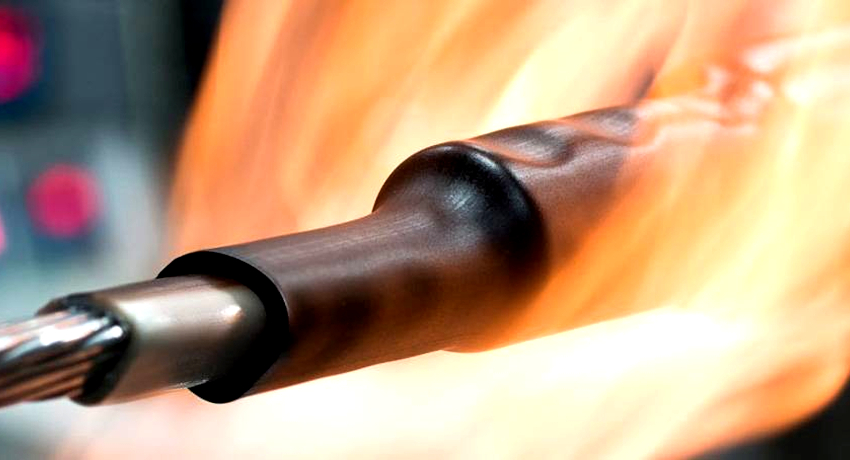

¡Nota! Se puede usar una llama abierta para calentar el tubo termorretráctil, a menos que lo prohíban las normas de seguridad.

Un tubo termocontraíble es un producto de plástico que, cuando se calienta, se convierte en una masa que se estira y se endurece a medida que se enfría.

Alcance y propósito de los tubos termorretráctiles

Las propiedades termorretráctiles como la elasticidad, elongación, la resistencia a productos químicos agresivos y la alta resistencia a la tracción han determinado su campo de aplicación.

La contracción térmica se utiliza principalmente en el sector energético para realizar las siguientes tareas:

• cables aislantes, así como partes de equipos eléctricos que transportan corriente;
• protección de áreas donde se conectan líneas de cable;
• instalación de terminales y acoplamientos en cables;
• marcado de cables.

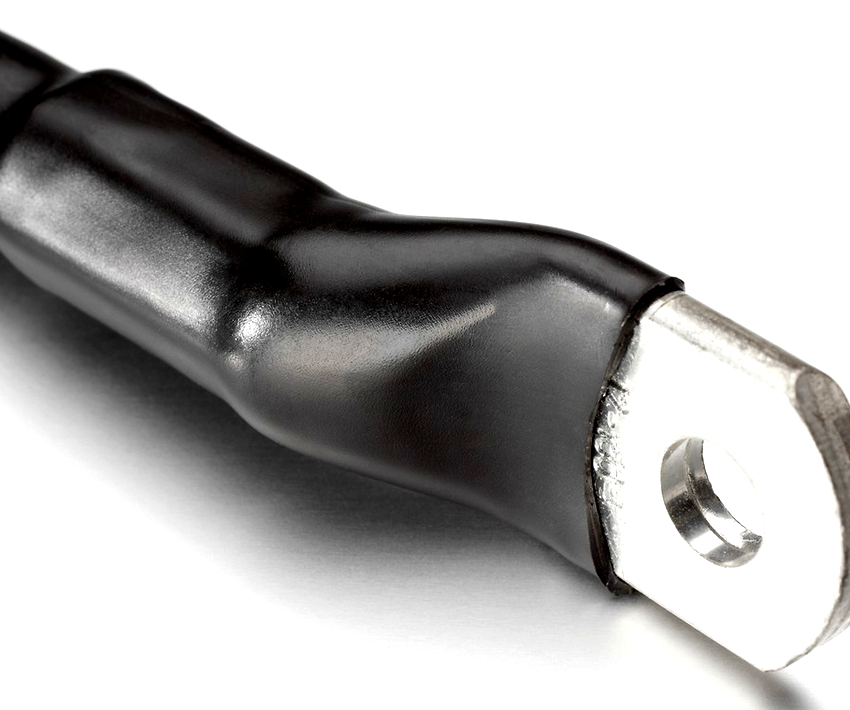

El objetivo principal de la contracción térmica es aislar cables y partes de equipos eléctricos que transportan corriente.

Además, los termocontraíbles han encontrado aplicaciones industriales útiles. Se utilizan activamente en las industrias química, automotriz y otras.

Con aislamiento resistente al calor para cables, puede:

• reparar piezas rotas de máquinas;
• proteger varios elementos estructurales de influencias ambientales agresivas, por ejemplo, corrosión, así como sustancias químicamente activas;
• proteger las piezas de las altas temperaturas;
• procesar herramientas de cerrajería, por ejemplo, llaves o destornilladores, para garantizar su seguridad (creando un revestimiento aislante);
• proteger de la abrasión las áreas que están constantemente expuestas a esfuerzos mecánicos (áreas donde los mecanismos de la estructura y sus unidades están en contacto).

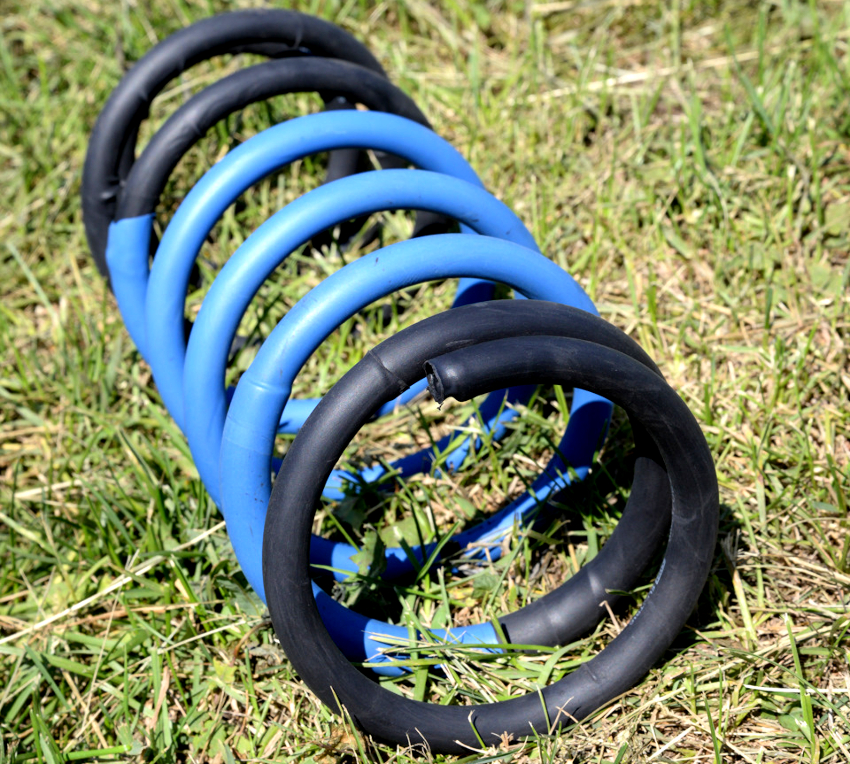

Tubo termorretráctil en resorte de automóvil para protegerlo de la corrosión

Características comparativas de la cinta y los tubos termorretráctiles

La termocontracción, como cualquier otro tipo de material aislante, tiene ventajas y desventajas, que determinan lo conveniente y útil que será utilizar el producto en una determinada situación. Para evitar cortocircuitos e incendios en un lugar donde los cables están conectados, generalmente se usa una cinta aislante o un tubo protector. Es posible determinar qué versión del producto es mejor solo comparando sus pros y contras.

¡Consejo útil! Si se utilizan tubos termorretráctiles como herramienta aislante, es mejor utilizar productos con una superficie corrugada o acanalada para este propósito. No solo mejorarán la ergonomía de los mangos, sino que también proporcionarán un agarre más seguro.

Características comparativas de la cinta aislante y el tubo termorretráctil:

Contracción térmica para alambres: clasificación de productos.

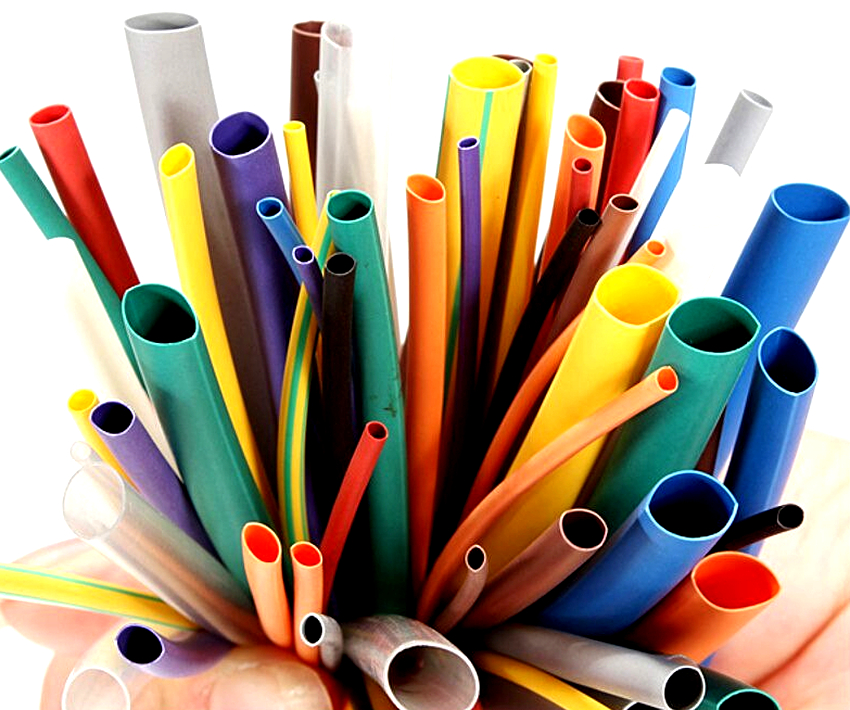

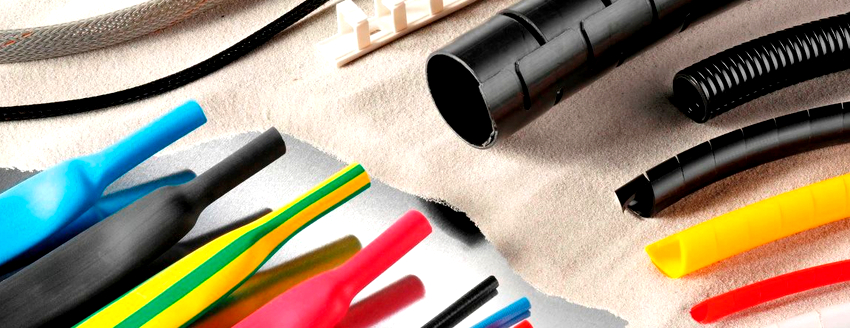

La gama existente de fundas retráctiles se puede dividir en varias categorías.Los productos se clasifican según los siguientes criterios:

• material de fabricación;
• parámetros geométricos (espesor y diámetro de la pared);
• metodo de instalacion;
• grado de contracción;
• formar;
• accesibilidad, etc.

La contracción por calor se clasifica según las siguientes características: material de fabricación; espesor y diámetro de la pared, método de instalación, grado de contracción y forma

La forma del tubo termorretráctil es ovalada, redonda y aplanada. Este parámetro se selecciona teniendo en cuenta el método de almacenamiento y transporte. Los productos ovalados y planos son tubos de gran diámetro o paredes delgadas. Las fundas redondas retráctiles suelen tener paredes gruesas. Entre ellos, a veces hay tubos de pequeño diámetro. Las fundas redondas retráctiles tienen una capa adhesiva.

¡Nota! El rendimiento del aislamiento es independiente de su forma.

Clasificación de tubos termorretráctiles por tipo de material

Las empresas industriales producen una gran cantidad de materiales poliméricos con propiedades termoplásticas:

• cloruro de polivinilo;
• poliéster;
• fluoroelastómero;
• polietileno;
• polivinilideno;
• tereftalato de polietileno;
• polímeros que contienen una poliolefina.

Esta materia prima se utiliza en diversos grados en la producción en el proceso de fabricación de termocontracción.

En el proceso de fabricación de termocontraíbles, se pueden utilizar materias primas como cloruro de polivinilo, poliéster, fluoroelastómero, polietileno, polivinilideno.

Termorretráctil de poliolefina: aislamiento para cables, compuesto de polietileno reticulado. Antes de su uso, la materia prima se somete a radiación y tratamiento químico. Además, los fabricantes incluyen retardadores de llama y componentes de pigmentos en el material. Este tipo de tubo se considera el más común. El rango de temperatura de funcionamiento del aislamiento de poliolefina es de -50 ° C a +150 ° C. La contracción por calor tolera fácilmente el contacto con oxidantes y benceno, y los combustibles y lubricantes destruyen su estructura con una interacción prolongada.

El elastómero es un material a base de caucho artificial. Dichos tubos no temen la influencia de combustibles y lubricantes, así como las altas temperaturas (el límite superior es +170 ° C). El costo de tales productos es bastante alto.

Se utiliza un material como el poliéster para producir tubos termorretráctiles de gran diámetro con paredes delgadas y ultradelgadas. Al mismo tiempo, los productos resultantes, a pesar de su pequeño espesor, resisten bien el estrés mecánico y la exposición a productos químicos.

Los productos a base de silicona son flexibles, muy duraderos y químicamente inertes. El material no contiene componentes tóxicos. El aislamiento de silicona se degrada con disolventes orgánicos.

Los tubos termorretráctiles a base de silicona tienen una alta flexibilidad y un gran margen de seguridad

El aislamiento fluoroplástico tiene características de rendimiento únicas. El proceso de fabricación de estos productos es bastante complicado, por lo que su coste es muy elevado.

Los tubos aislantes hechos de cloruro de polivinilo termoplástico tienen un rango de temperatura de funcionamiento limitado, de -20 ° C a + 80 ° C.

¡Nota! El cloruro de polivinilo termoplástico pertenece a la categoría de materiales combustibles. Durante la combustión, libera sustancias nocivas.

Tipos de productos por método de instalación: termocontracción con y sin capa adhesiva

Según el método de instalación, se distinguen los productos con pegamento y sin pegamento. En termocontraíbles, que se instalan sin pegamento, la tensión y la fuerza de la conexión dependen completamente de la tensión del agarre y la presión.

Los tubos termorretráctiles se dividen en productos con pegamento y sin pegamento según el método de instalación.

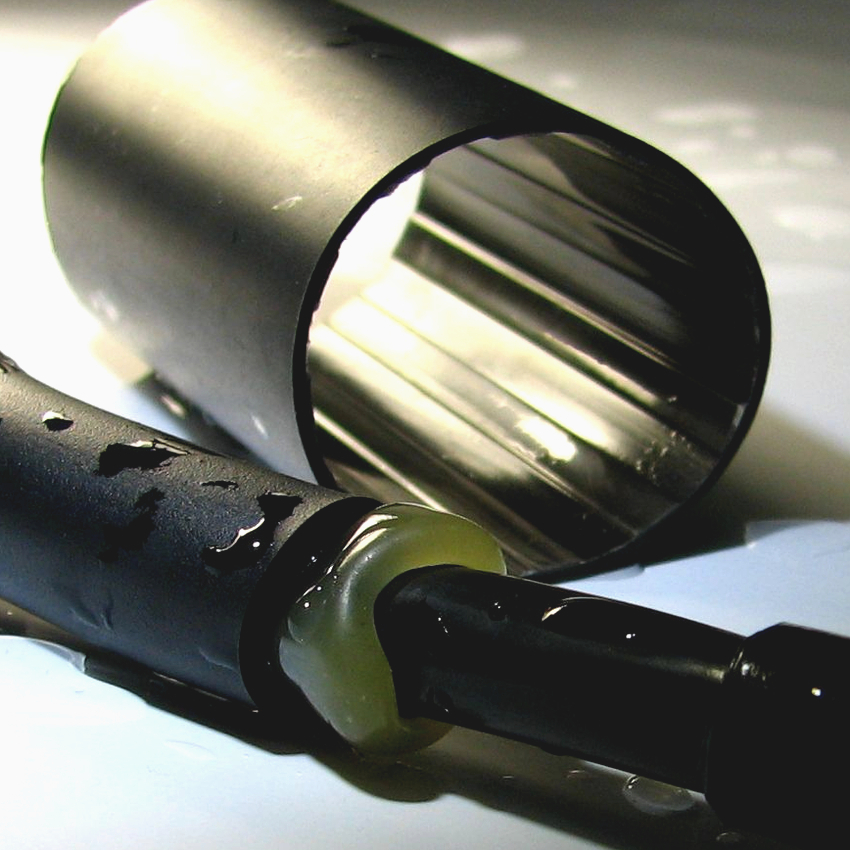

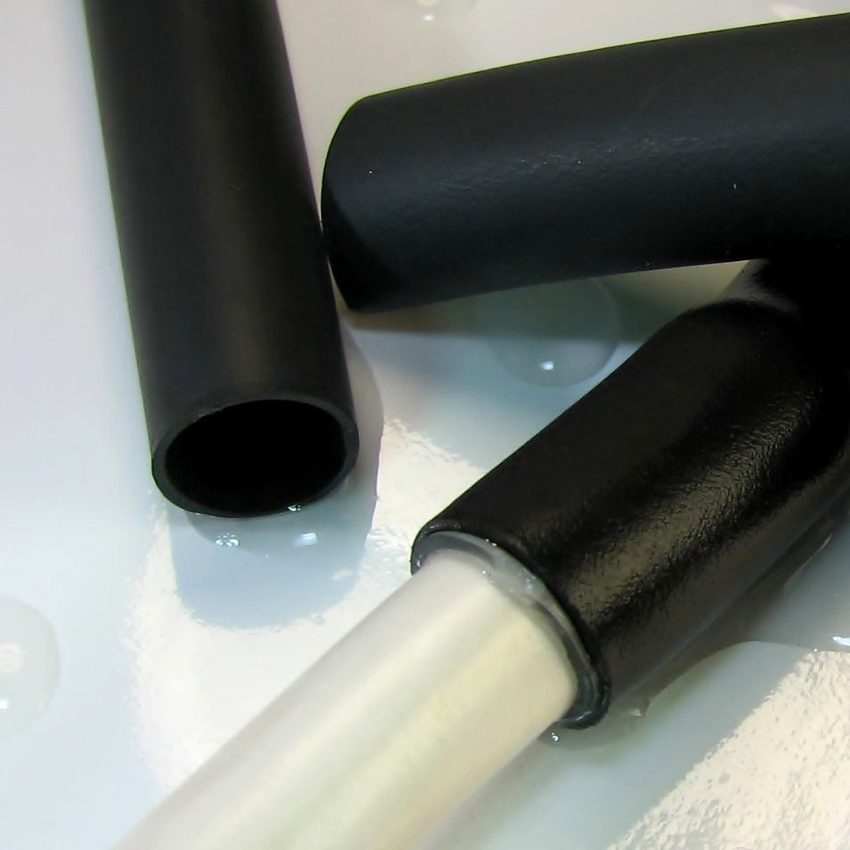

Los cables termocontraíbles con adhesivo proporcionan una conexión más fuerte y segura. En estos productos, la superficie interior se trata con un adhesivo termoendurecible.Una vez instalado el tubo, esta sustancia asegura la estanqueidad de la conexión y la contracción por calor en sí disminuye en diámetro aproximadamente tres veces.

Además, existen productos con sellado longitudinal adicional, por ejemplo, Deray Duomelt 105. Tienen la forma de una cinta fundida de dos capas recubierta con masilla de caucho butílico. Las cintas se utilizan no solo para sellar cables, sino también para reducir el impacto del sonido, así como para proteger contra la humedad.

¿Cómo utilizar la cinta retráctil? Deberá hacer lo siguiente:

1. La cinta fusible se utiliza junto con los tubos de la misma empresa.
2. Se coloca dentro del arnés de cableado en el área donde se instalará el termocontraíble.
3. Cuando el tubo se calienta, la cinta se derrite y llena los huecos dentro del haz entre los cables.

Los cables termocontraíbles con una capa adhesiva proporcionan una conexión más fuerte y hermética.

Gracias a la cinta fundida, el cableado está protegido de forma fiable contra la humedad, la condensación, el polvo e incluso el aire.

Características de los tubos termorretráctiles adhesivos y soldados

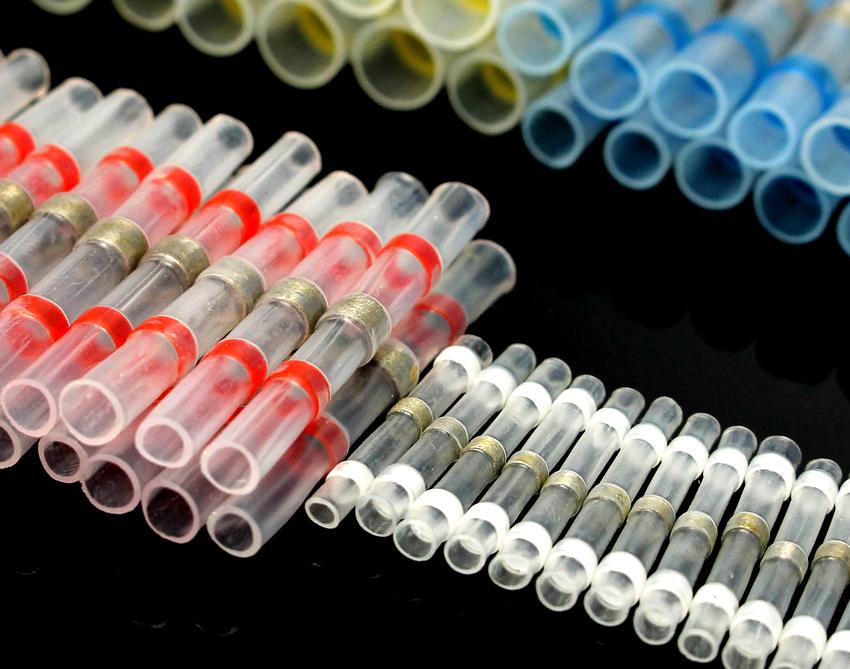

La categoría de productos adhesivos incluye la contracción térmica para alambres soldados. Estos tubos tienen anillos rojos. Estas áreas pigmentadas son termocontraíbles engrosadas con una capa adhesiva. Durante el proceso de calentamiento, los anillos rojos se comprimen y se fijan de forma segura sobre la funda aislante del cable. Esto protege la conexión de la penetración de humedad y también reduce la probabilidad de ruptura.

Artículo relacionado:

Hágalo usted mismo cableado eléctrico en una casa de madera. Método paso a paso para realizar el trabajo.
Desarrollo de proyectos, selección de dispositivos. Dispositivo de puesta a tierra y RCD. Pruebas.

La soldadura con fundente se encuentra entre los anillos. La fusión de este material requiere un efecto de temperatura relativamente baja: +120 ° C. El diámetro del tubo termorretráctil puede variar en diferentes extremos. Fabricantes de productos codificados por colores para facilitar a los compradores la selección del manguito conductor.

Tabla de tamaños de encogimiento de alambre de soldadura

¡Nota! Hay algunas cosas a considerar antes de calentar la contracción por calor para cables de soldadura. Si usa un encendedor, la conexión estará cubierta de hollín, pero la fijación resultará ser muy confiable. El secador de pelo conserva su estética y sujeta bien los cables. Sin embargo, dicha conexión no podrá soportar curvas frecuentes.

Variedades de conectores para cables de automóviles con termorretráctil.

El llenado de automóviles modernos incluye muchos componentes electrónicos y eléctricos. Para asegurar un funcionamiento confiable y estable del equipo, todas las conexiones deben ser fuertes y de alta calidad. Este resultado se puede lograr utilizando aislamiento de alambre termocontraíble. Los productos tienen propiedades únicas, por lo que el 50% de los productos fabricados por fabricantes europeos se utilizan en la industria del automóvil.

Usando aislamiento para cables con contracción térmica, puede garantizar un funcionamiento confiable y estable de los equipos eléctricos en el automóvil

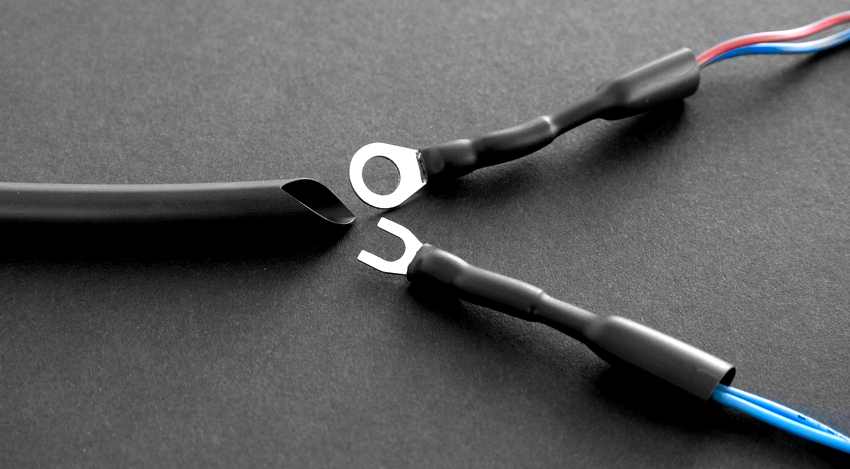

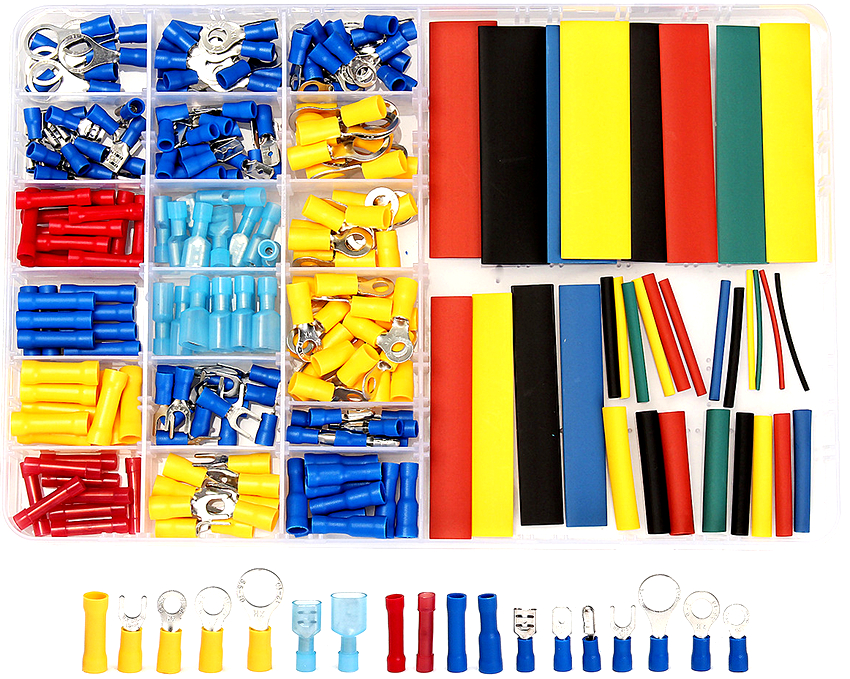

Esta categoría de elementos de conexión incluye tubos de calor adhesivos y sin cola para cables aislantes, así como productos termocontraíbles:

• terminales;
• rizar mangas;
• puntas con tubo de pegamento;
• guantes de cable;
• tapones y terminales;
• acoplamientos.

Todos ellos pueden combinarse con adhesivos y selladores termoplásticos y no termoplásticos.

Con la ayuda de conectores para cables con contracción térmica, es posible proteger los puntos de conexión de la tensión mecánica, así como proporcionar un buen aislamiento eléctrico. En los automóviles, estos productos se utilizan para empalmar cables, conductores y contactos, así como algunos componentes del motor eléctrico, el arrancador y el generador. Los termocontraíbles tienen propiedades dieléctricas.Una amplia gama de tamaños permite al comprador elegir un producto para proteger cualquier arnés o cable del automóvil.

Los tubos de aislamiento de cables se pueden utilizar para sellar conectores y conexiones. Debido al hecho de que los fabricantes de automóviles modernos han aumentado la vida útil del motor, así como la temperatura de funcionamiento en su compartimiento, los accesorios de goma, así como la tecnología de rociar plástico sobre el molde, no pueden excluir la posibilidad de que la humedad llegue a las juntas. El encogimiento por calor para cables con una relación de compresión alta hace frente con éxito a esta tarea. En tales productos, generalmente se aumenta la cantidad de adhesivo.

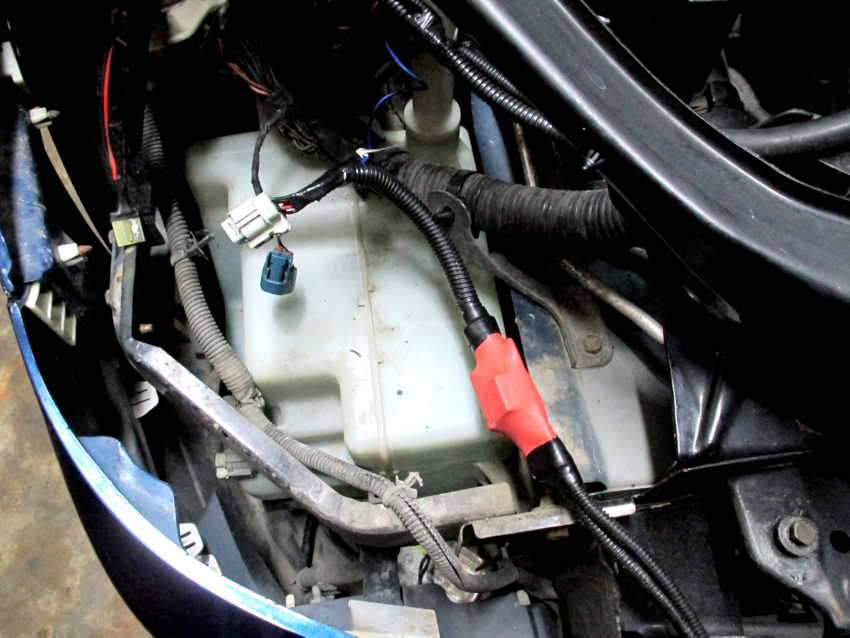

Los conectores termocontraíbles para cables de automóviles protegen las uniones de la tensión mecánica y proporcionan un excelente aislamiento eléctrico

También hay productos a la venta que se utilizan para sellar un paquete completo de cables. Son tubos termoplásticos combinados con perfiles y adhesivos (selladores).

¡Nota! Si el tubo se va a colocar en el compartimento del motor, es aconsejable utilizar un producto que esté diseñado para funcionar en condiciones de +135 ° C o más. Estas características no son necesarias para los cables en el maletero y el interior del automóvil.

Espesor de pared y dimensiones de alambres termocontraíbles

Al elegir un termocontraíble para sellar cables, es imperativo tener en cuenta el diámetro y otros parámetros dimensionales de los tubos. Todos los fabricantes etiquetan sus productos. Además, el diámetro del orificio (interior) generalmente se indica en los productos, por lo que no es necesario calcular de forma independiente las proporciones durante la compresión.

Las marcas en los tubos son las siguientes:

• la abreviatura "AQUÍ" indica que este producto es termocontraíble;
• el número fraccionario refleja el diámetro del producto antes de la contracción (primer valor) y después (segundo valor);
• los números que siguen a la fracción corresponden al grosor del encogimiento.

El diámetro del tubo termorretráctil puede variar entre 0,2 y 20 cm.

A veces, el nombre del producto contiene notas adicionales. Por ejemplo, la marca "ng" significa que el tubo no admite la combustión.

Los encogimientos pueden tener otras propiedades:

• alto voltaje (algunos productos pueden soportar alto voltaje, hasta 1000 V);
• resistencia al aceite;
• estabilización de luz (resistencia a la luz solar directa);
• resistencia al ambiente químico;
• resistencia al calor (no existe tal cualidad como inflamabilidad).

El diámetro de la contracción por calor se puede variar. Se selecciona teniendo en cuenta el tamaño del cable donde se instalará el producto. El diámetro de dichos tubos puede variar de 0,2 a 20 cm.

Los productos se entregan a las tiendas en rodajas o en bobinas (versiones planas de productos). Dependiendo del diámetro del tubo, la longitud de la contracción por calor en una bobina puede ser de 10-100 m. Los productos cortados generalmente tienen una longitud de 1 m. En cuanto a la contracción por calor con una capa adhesiva, el tamaño de dichos tubos es estándar: 1,22 m.

Los termocontraíbles adhesivos y de paredes gruesas proporcionan una capa impermeabilizante con un espesor de 1 a 4 mm

¡Nota! Los tubos con paredes gruesas o con una capa adhesiva no deben doblarse ya que pueden romperse. Por tanto, los productos de este tipo no se venden en bobinas, sino en lonchas.

Los parámetros dimensionales de los productos incluyen características tales como el coeficiente de contracción. Varía entre 200-600%. Bajo la influencia de la temperatura, el tubo se contrae y disminuye de diámetro. Este matiz debe tenerse en cuenta al elegir un producto para la instalación.

Para los tubos de paredes delgadas, así como para los productos sin pegamento, la relación de contracción suele ser de 4: 1. Como resultado, se forma una junta aislante con un grosor de 1 mm en el cable. Los termorretráctiles adhesivos de paredes gruesas forman una capa impermeabilizante en la superficie con un espesor de 1 a 4 mm. La relación de compresión en tales productos es 6: 1.

Compra de tubos termorretráctiles: precios de los productos

Los tubos termorretráctiles están presentes en la gama de cualquier ferretería. Se pueden solicitar en Internet, comprar a organizaciones especializadas que se ocupan de comunicaciones de baja corriente y resuelven problemas de suministro de energía, en tiendas de electricidad y de iluminación.

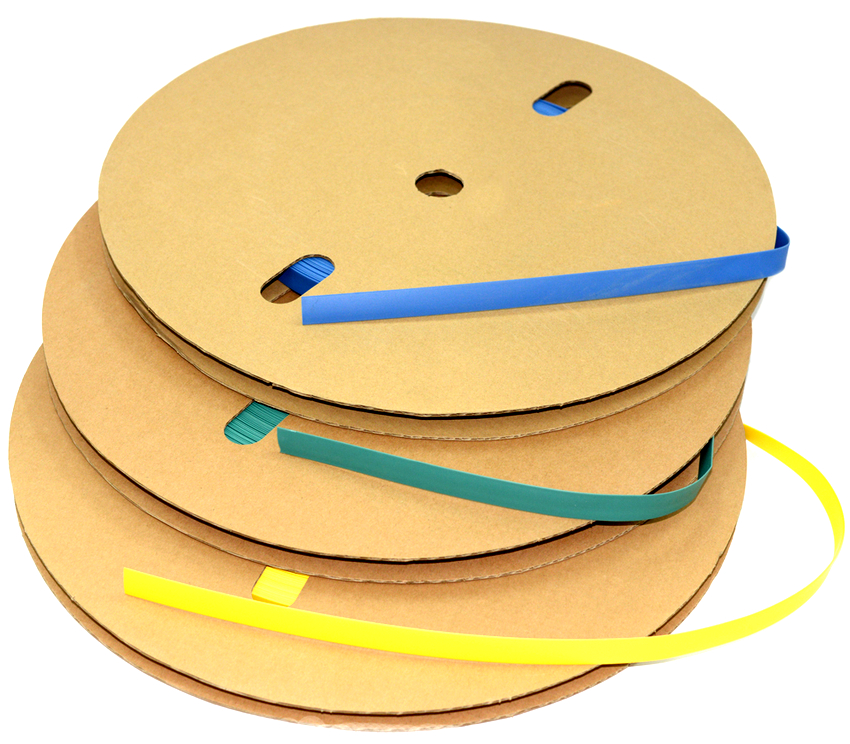

Los productos se entregan a las tiendas en lonchas o en bahías de 10-100 m

Las siguientes empresas se encuentran entre los fabricantes más demandados:

• LG;
• Zeux;
• DAG-Canusa;
• Sumitomo;
• 3M;
• Raychem.

Sin embargo, el costo de los productos de marca es bastante alto, por lo que no todos los compradores pueden pagarlo. Termoform, Metatron y TMARK son populares entre las marcas rusas.

Diferentes tipos de precios de contracción por calor:

¡Consejo útil! Para aislar conexiones en arneses, cables de alimentación y tuberías, es mejor utilizar termocontraíbles con una relación de compresión de 6: 1.

Cómo utilizar los tubos termorretráctiles: proceso de instalación

Antes de continuar con la instalación del termocontraíble, es necesario realizar una serie de trabajos preparatorios.

Antes de continuar con la instalación del termocontraíble, es necesario elegir el tubo correcto y preparar la herramienta adecuada.

En esta etapa, se requieren las siguientes operaciones:

• elija un tubo del tipo y tamaño adecuados;
• determinar la cantidad de material necesario para el trabajo;
• preparar la herramienta.

Además de una pistola de aire caliente para contraer el calor, puede utilizar otras herramientas, como un soldador de gas o un soplete de propano portátil. Un quemador de infrarrojos también es adecuado para estos fines.

¿Cómo usar el termocontraíble para cables? Esto requiere:

• Limpie la superficie de los cables de suciedad y escombros.
• Corta un trozo de tubo del largo deseado.
• Aplique termocontraíble a la sección del cable donde se realiza la conexión.

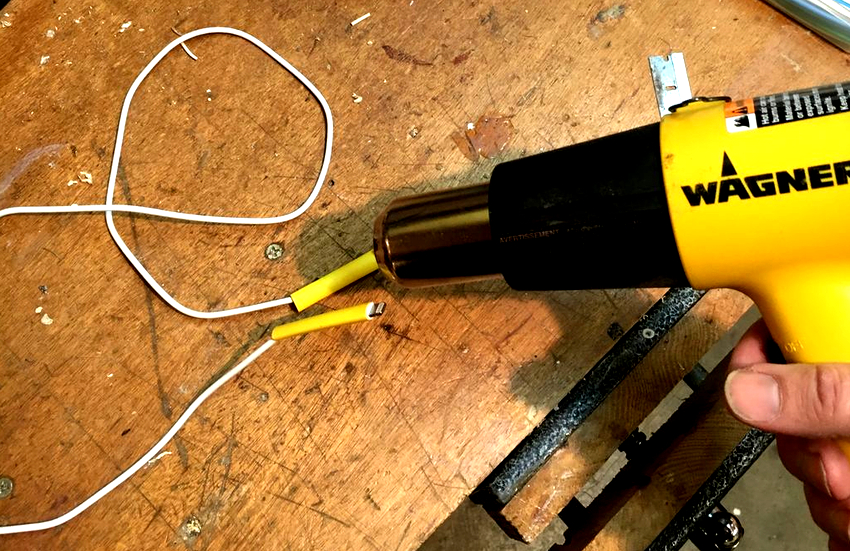

• Con la herramienta seleccionada, caliente el tubo en toda su longitud.

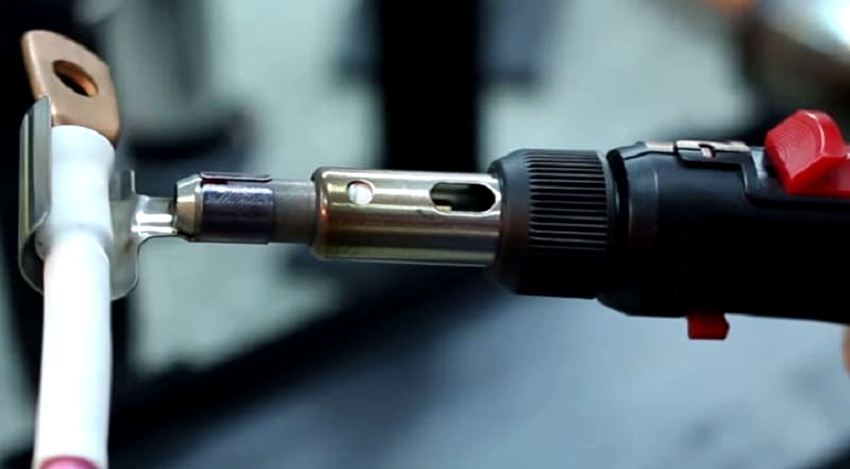

Además del secador de pelo de construcción para contraer el calor, puede usar un soldador de gas, una antorcha de propano e incluso un encendedor.

El proceso de instalación de la contracción por calor es simple, por lo que cualquier persona puede realizar este procedimiento de forma independiente. Si se utiliza una pieza larga de gran diámetro para el aislamiento, se debe calentar en la dirección desde el medio hacia los bordes, habiendo realizado previamente el vuelco del tubo alrededor de la circunferencia.

Si la instalación de contracción térmica se llevará a cabo sobre una base metálica con una alta conductividad térmica, dicha superficie debe precalentarse. Si hay bordes afilados en la zona de conexión, deben deshacerse de ellos; de lo contrario, como resultado de la contracción, se formarán perforaciones en el aislamiento. No debe estirar el producto si su longitud no es suficiente para cubrir el área de la junta, ya que esto afectará negativamente las propiedades dieléctricas y las características de resistencia de la contracción térmica.

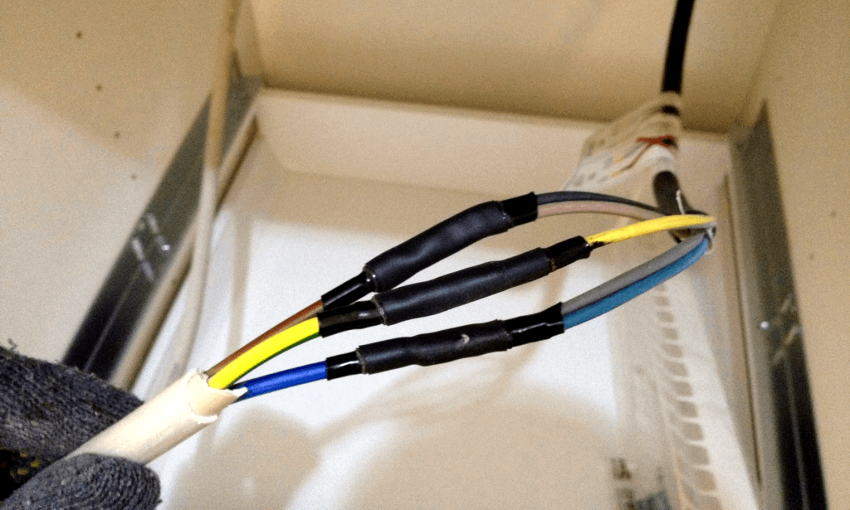

Los tubos termorretráctiles protegen de forma fiable las conexiones eléctricas. La contracción por calor como método de aislamiento tiene muchas ventajas, por lo que es muy popular.
