Un taller de reparación de automóviles moderno debe estar equipado con un dispositivo especial en forma de prensa hidráulica. Con la ayuda de dicha herramienta, se llevan a cabo el desmontaje de piezas de automóviles, la fabricación y ajuste de la forma de los espacios en blanco auxiliares de metal y una serie de otras operaciones tecnológicas. Cómo elegir las prensas hidráulicas manuales adecuadas, las características del dispositivo y las áreas de uso, puede aprender de este artículo.

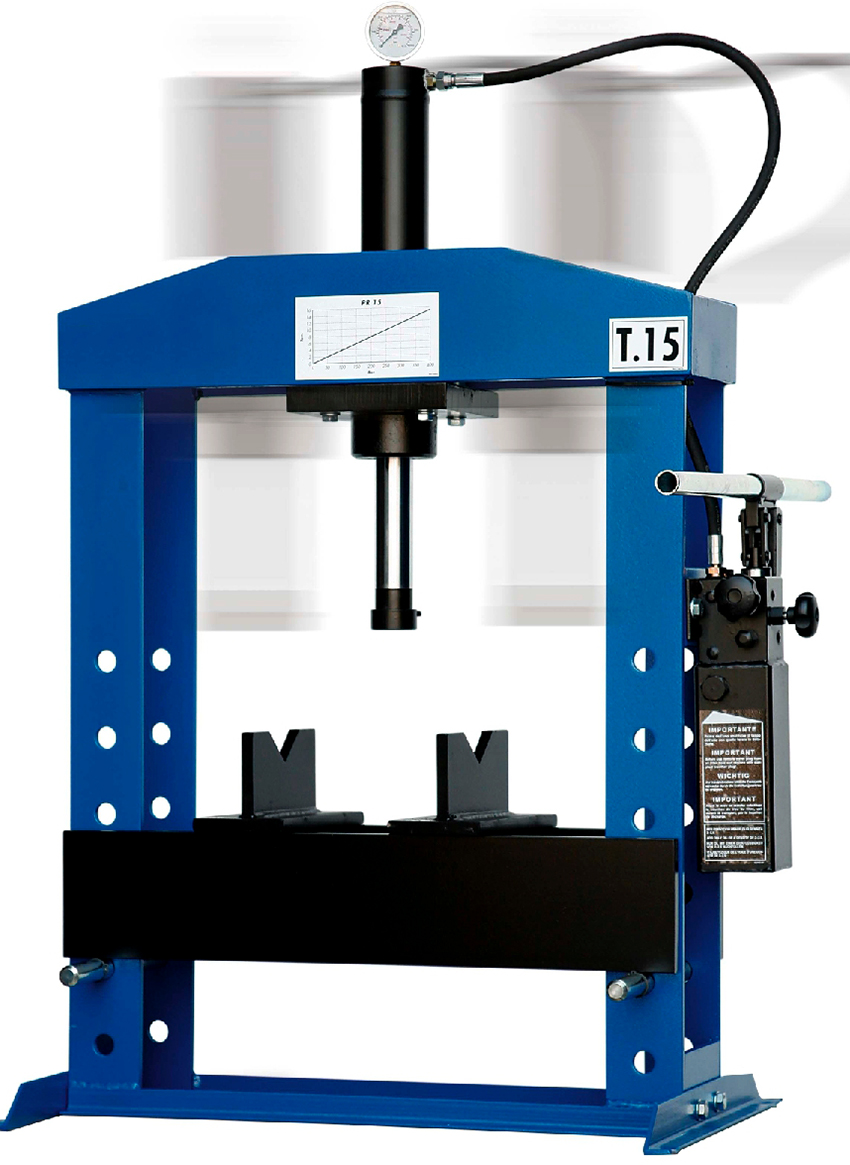

La prensa hidráulica manual es una herramienta indispensable en el garaje
Contenido
- 1 Qué es una prensa hidráulica: descripción del dispositivo
- 2 Diseño de una prensa hidráulica manual
- 3 Principio de funcionamiento de una prensa hidráulica
- 4 Rasgos característicos del funcionamiento de prensas hidráulicas.
- 5 Prensas hidráulicas manuales: clasificación de equipos
- 6 Qué prensa hidráulica comprar: mesa o suelo
- 7 Reglas básicas para el funcionamiento de una prensa manual hidráulica.
- 8 Otra área de actividad de las prensas: prensa hidráulica para terminales de cable
- 9 ¿Qué puedes hacer con una máquina de prensa hidráulica?
- 10 Cómo purgar un gato hidráulico: instrucciones en video
Qué es una prensa hidráulica: descripción del dispositivo
El inventor de la prensa hidráulica es Joseph Bram, quien patentó su descubrimiento en 1795. Inicialmente, el dispositivo se utilizó para extraer aceite vegetal, exprimir jugo de uvas y fardos de heno. Hoy en día, una máquina tan especial se utiliza para procesar elementos metálicos y piezas de trabajo, con su ayuda, se realiza el procesamiento de plástico, madera contrachapada y caucho.
La prensa hidráulica se inventó originalmente para prensar uvas y producir aceite vegetal.
El dispositivo se usa a menudo en talleres de automóviles para doblar y comprimir materiales, presionar y presionar rodamientos, al realizar revisiones de cajas de cambios, suspensiones y la planta de energía de un automóvil. No se requiere un esfuerzo significativo para utilizar el dispositivo.
La prensa incluye un bastidor con bancada, dos cilindros hidráulicos de diferente diámetro, una bomba hidráulica y un manómetro. Ambos cilindros están interconectados. Cada uno de ellos contiene un aceite mineral especial. En apariencia, el dispositivo se parece a un gato que funciona de acuerdo con las leyes de la hidráulica.
¡Importante! El marco de la prensa hidráulica debe estar hecho de acero grueso, lo que tiene un efecto positivo en el valor del umbral de carga máxima.
El control de la fuerza necesaria para procesar las piezas de trabajo se realiza con un manómetro. La presencia de equipos de control y medición le permite ajustar la fuerza de carga, que es necesaria para una herramienta de alta potencia.

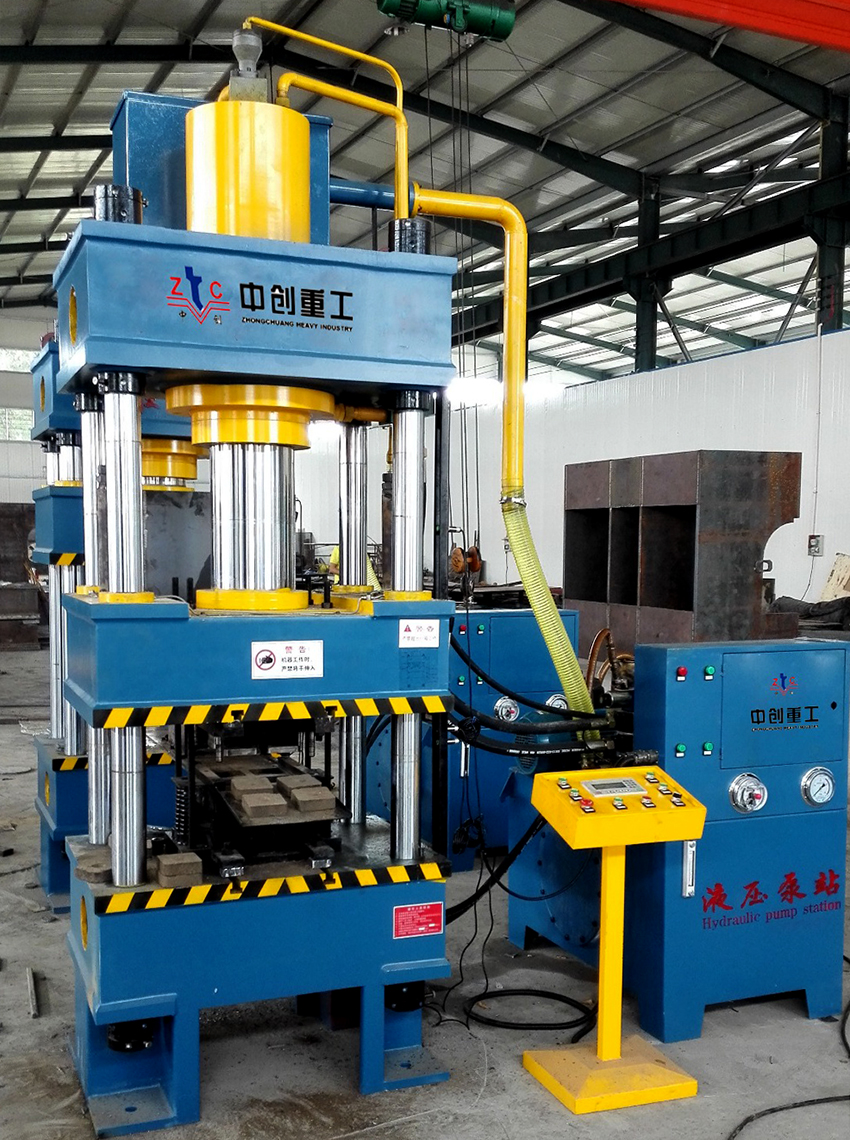

Las prensas hidráulicas se utilizan para presionar y extraer cojinetes, reparar piezas de automóvil, así como para doblar y comprimir materiales.
La prensa hidráulica puede ser manual, neumohidráulica o eléctrica. El dispositivo manual desarrolla una fuerza de hasta 20 toneladas. Se utiliza principalmente en pequeños talleres y garajes. El producto neumohidráulico incluye un servomotor hidráulico y un cilindro neumático. Tal prensa hidráulica de 40 toneladas desarrolla un esfuerzo. Los modelos eléctricos se utilizan en la producción. La fuerza máxima posible para tales prensas hidráulicas es de 100 toneladas.
Diseño de una prensa hidráulica manual
La prensa hidráulica para metal consta de los siguientes elementos. Se utiliza un recipiente para bombear el fluido de trabajo al cilindro hidráulico. El funcionamiento seguro del dispositivo está garantizado por la presencia de una válvula de cierre y una válvula de descarga. El mecanismo es accionado por una palanca especial que suministra fluido a la cámara del cilindro hidráulico. Esto se lleva a cabo como resultado del movimiento del pistón, cuyo vástago crea una fuerza que actúa sobre el actuador del dispositivo.
Una característica distintiva de la prensa manual es el uso de un mecanismo de palanca, mediante el cual la varilla se puede colocar en una posición determinada, dependiendo de la naturaleza de la operación tecnológica. Para prensas con alta productividad, se instala un pedal.
Como accionamiento, aquí se utiliza una bomba hidráulica manual, que realiza movimientos alternativos del elemento de trabajo del dispositivo. Consta de un cuerpo, un asa y un recipiente para líquido. El cilindro hidráulico puede ser de émbolo o pistón, dependiendo del fluido de trabajo utilizado para la prensa. Si se utiliza una emulsión acuosa, se instala el primer tipo de dispositivo. El aceite mineral viscoso requiere un cilindro de pistón de prensa hidráulica.

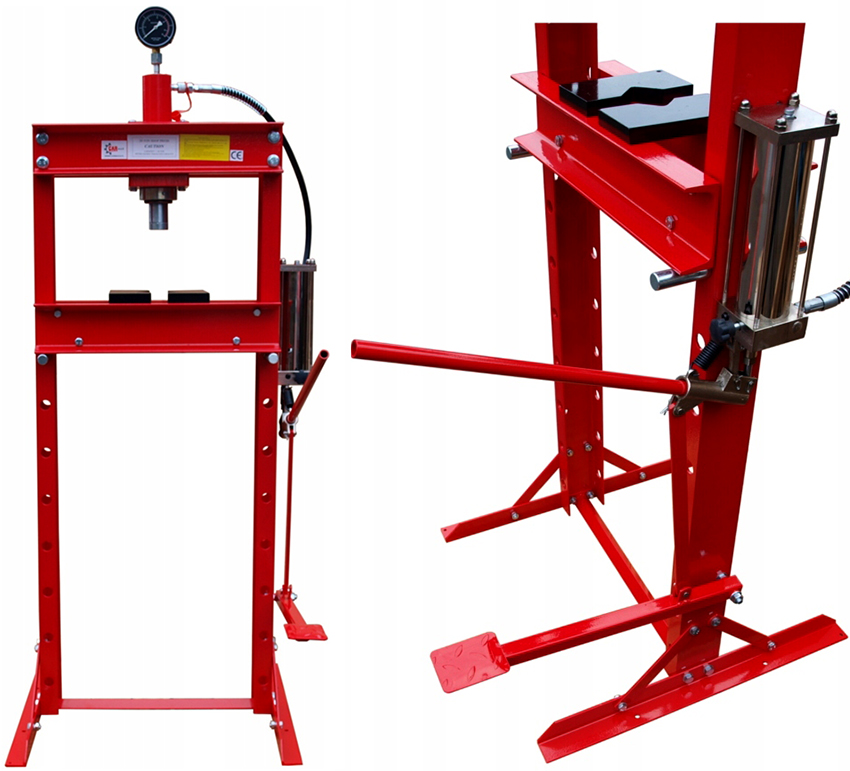

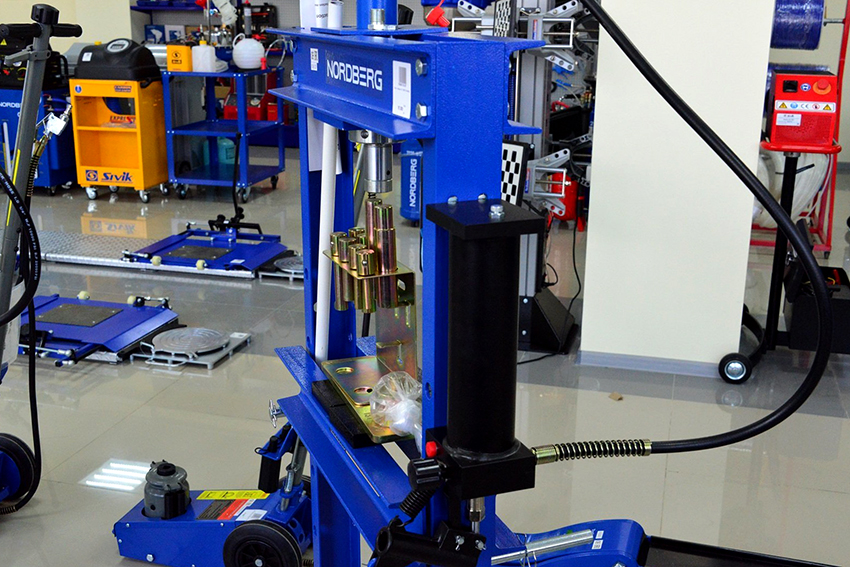

La palanca manual de la prensa hidráulica pone el dispositivo en condiciones de trabajo
¡Importante! Se puede utilizar una prensa hidráulica manual para piezas que se encuentran en áreas de estructuras de difícil acceso.
Principio de funcionamiento de una prensa hidráulica
A continuación, echemos un vistazo a cómo funciona una prensa hidráulica. El principio de funcionamiento se basa en la ley de Pascal, que determina que la presión se puede transmitir sin cambios a cualquier punto del líquido. Al actuar sobre el pistón, la fuerza se transmite a través del fluido de trabajo de un recipiente con un diámetro más pequeño a un cilindro con una gran sección transversal. Esto aumenta la fuerza aplicada tantas veces como el área del pistón del recipiente más grande excede el área del cilindro hidráulico más pequeño.
La presión en cilindros con diferentes secciones depende del área de superficie del pistón y de la fuerza aplicada. Si aplica un poco de fuerza al cilindro pequeño, puede obtener una resistencia significativa del costado del recipiente más grande. Para obtener los mejores resultados, el pistón más pequeño debe recorrer una distancia mayor.
El principio de funcionamiento de una prensa hidráulica manual es la ley de Pascal.
El principio de funcionamiento de una prensa hidráulica se puede comparar con el principio de funcionamiento de una palanca mecánica. La fuerza transmitida sobre su hombro aumenta en proporción a la relación de la longitud de los hombros (grandes y pequeños). En los dispositivos hidráulicos, el fluido actúa como palanca. La fuerza aplicada aumentará en proporción a las áreas de las superficies de trabajo de los cilindros hidráulicos.
Rasgos característicos del funcionamiento de prensas hidráulicas.
La prensa hidráulica manual para metales tiene una serie de ventajas. Con la ayuda de dicho dispositivo, se pueden realizar operaciones de diversa complejidad, realizándolas rápidamente y con alta precisión.Esto se debe al efecto de la alta presión del fluido, que permite cambios precisos en la forma de las piezas de trabajo, recreando configuraciones complejas de productos.
El diseño no incluye dispositivos de protección contra sobrecargas, lo que simplifica el funcionamiento de la herramienta y contribuye a su bajo costo. Al usar el dispositivo, es posible ajustar suavemente la fuerza de trabajo y mantener el parámetro seleccionado durante mucho tiempo. El valor de presión no se ve afectado por la posición de la mesa de trabajo móvil. La instalación hidráulica le permite cambiar los parámetros de la longitud y la altura de la carrera de trabajo.
¿Cómo es la prensa y por qué es necesaria? Con la ayuda de un dispositivo manual, puede montar y desmontar elementos de conjuntos de rodamientos, ejes y casquillos. El dispositivo permite realizar estampados y calibrados de piezas metálicas. Se utiliza una prensa hidráulica manual para ajustar y cambiar la configuración de productos metálicos. El dispositivo es una herramienta versátil que se puede utilizar no solo en talleres de reparación de automóviles, sino también en talleres de reparación, talleres domésticos y garajes.

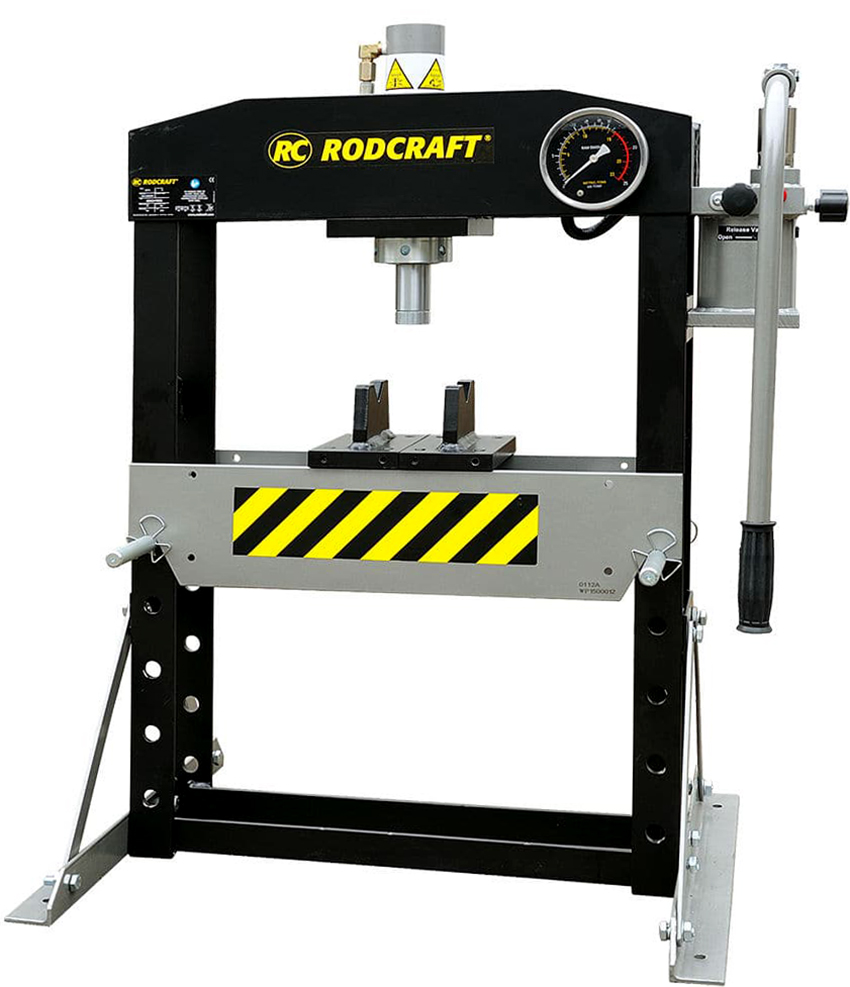

La prensa hidráulica es fácil y segura de operar
La máquina puede funcionar en diversas condiciones. A diferencia de un dispositivo estacionario, que tiene dimensiones impresionantes, dicha herramienta no ocupa mucho espacio, lo que ahorra espacio y elimina la necesidad de construir una base pesada.
El uso independiente se caracteriza por la máxima seguridad, simplicidad y facilidad de uso, lo que ayuda a reducir los costes laborales. La prensa hidráulica tiene un costo asequible, que está respaldado por un largo período de operación.
Las desventajas de una prensa hidráulica incluyen una baja velocidad de la superficie de trabajo. Es imposible eliminar tal error. Si lo hace, puede provocar un golpe de ariete cuando la superficie de trabajo entra en contacto con la pieza de trabajo, lo que puede provocar una falla del dispositivo.
Prensas hidráulicas manuales: clasificación de equipos
Las prensas manuales hidráulicas se pueden clasificar de acuerdo con varios parámetros. En función de la dirección de movimiento de la varilla de trabajo, se distinguen modelos en los que este elemento puede moverse hacia arriba o hacia abajo. La mayoría de los dispositivos modernos están equipados con un vástago que se mueve hacia abajo.

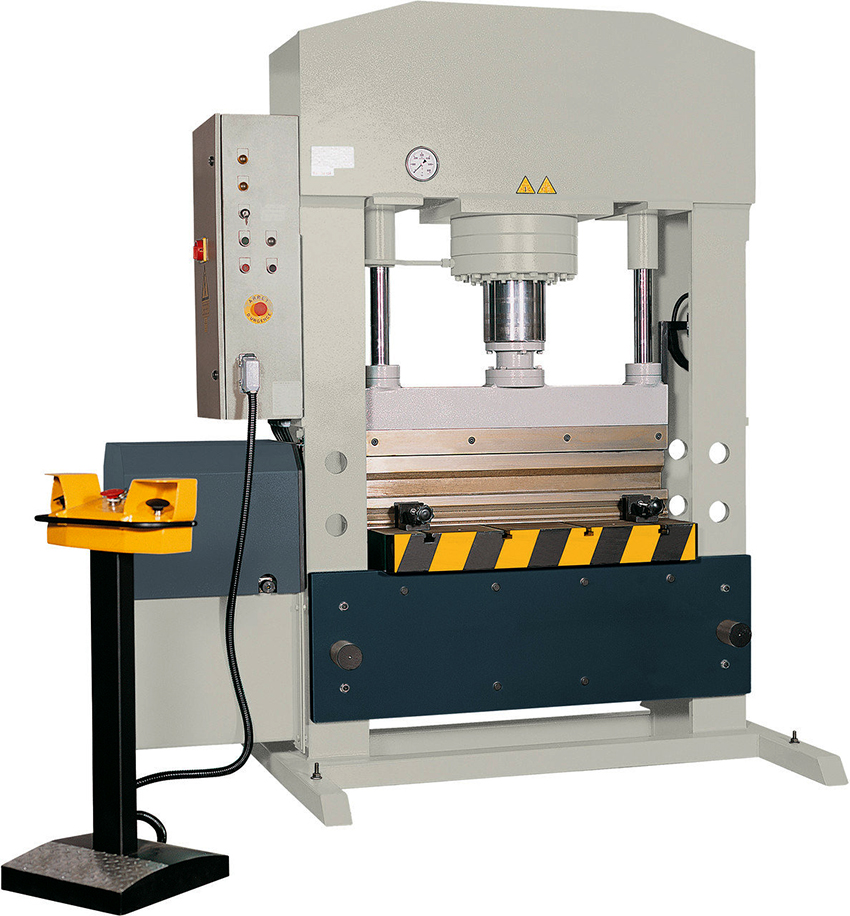

Por tipo de diseño, las prensas se dividen en verticales y horizontales
Dependiendo de las dimensiones de la prensa hidráulica, hay un tipo de dispositivo de pie y de mesa. También se aplican a dicha herramienta varios métodos para influir en el mecanismo, lo que garantiza el funcionamiento del dispositivo. La prensa hidráulica manual es accionada por una bomba manual, que en algunos modelos puede ser reemplazada por una bomba hidráulica eléctrica, lo que aumenta la productividad del equipo. El instrumento de pie tiene unas dimensiones más impresionantes y se opera con un interruptor de pie.
Según el tipo de construcción, la prensa hidráulica manual puede ser horizontal o vertical. Los dispositivos difieren en la dirección de movimiento de la placa de presión. Puede moverse horizontal o verticalmente.
La plegadora hidráulica horizontal se utiliza para doblar, cortar y enderezar piezas metálicas. La prensa hidráulica vertical se utiliza para presionar y descomprimir elementos.
¡Consejo útil! La prensa hidráulica manual horizontal se puede utilizar para la eliminación de desechos: prensado de papel usado, contenedores de cartón corrugado, textiles, botellas de plástico, plumas, pelusa y otros artículos.
El tamaño de las prensas manuales puede ser de pie o de mesa.
La expansión de la funcionalidad se ve facilitada por la disponibilidad de varios accesorios de vástago, que se incluyen en el conjunto completo de modelos modernos de prensas manuales. El equipo se caracteriza por un buen grado de movilidad. Los accesorios de piso y mesa están equipados con ruedas especiales que le permiten mover sin esfuerzo la herramienta a la ubicación de las piezas para su procesamiento.
Qué prensa hidráulica comprar: mesa o suelo
Al elegir un tipo de dispositivo de suelo o mesa, primero debe decidir para qué es la prensa.
El dispositivo de suelo tiene un tamaño impresionante. El instrumento se coloca en el suelo. Se utiliza para procesar piezas dimensionales. El tipo de prensa hidráulica de piso a menudo es elegido por grandes estaciones de servicio, cuya actividad principal es la reparación de automóviles. Gracias a dicho dispositivo, aumenta la productividad de los procesos tecnológicos. Además, la presencia de una prensa hidráulica contribuye a la ampliación de la lista de servicios prestados.
¡Consejo útil! Para la ejecución rápida de procesos tecnológicos que requieren alta potencia, es más conveniente que una estación de servicio adquiera una prensa hidráulica con accionamiento eléctrico.

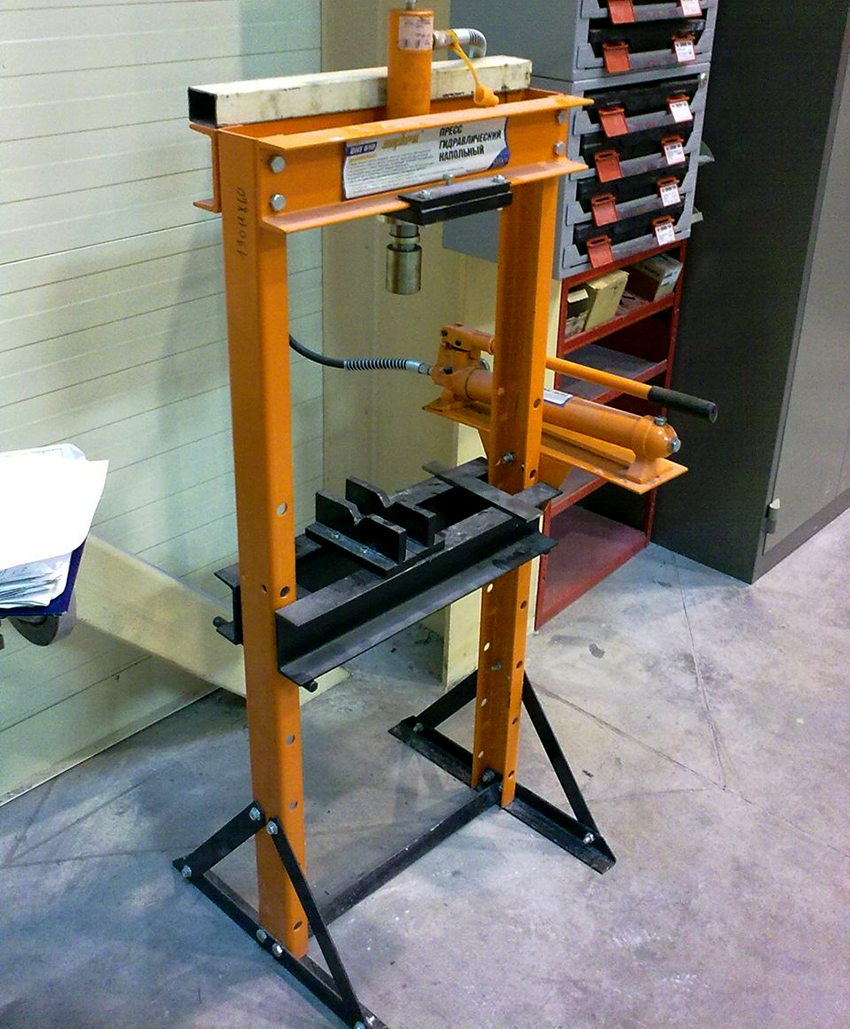

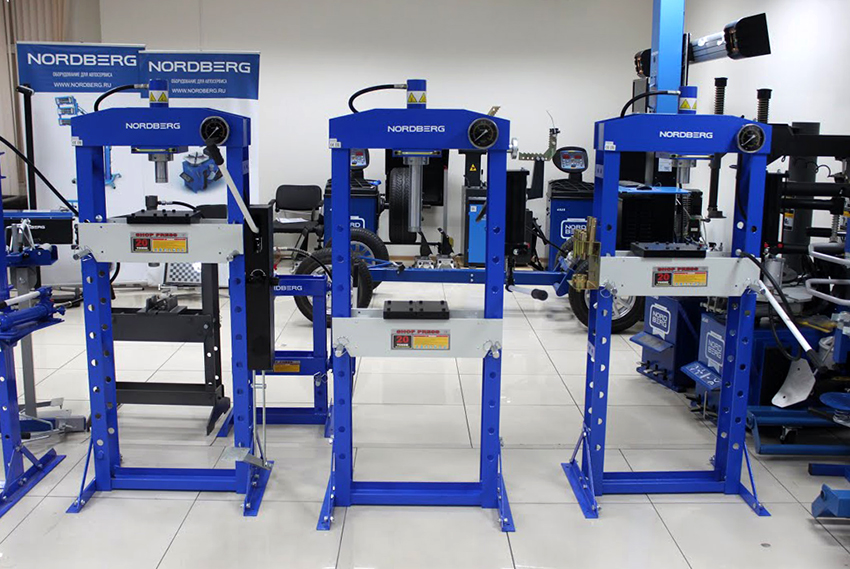

Prensas hidráulicas de suelo para piezas grandes
Las prensas hidráulicas de suelo se seleccionan en función de las características del cilindro hidráulico y los parámetros de diseño donde se instala. Un factor importante es el valor máximo de la fuerza que la herramienta puede ejercer sobre la pieza que se está procesando. Este criterio varía en el rango de 5 a 20 toneladas El funcionamiento efectivo de la prensa de piso depende de la distancia que recorra la varilla al actuar sobre la pieza.
¡Importante! Al elegir una prensa hidráulica, debe estudiar los parámetros técnicos de la herramienta, que se muestran en el pasaporte del equipo.
Características especiales de la prensa hidráulica de sobremesa para garaje
El press de banca es más estable. Cuenta con un rango extendido de ajuste de la mesa de trabajo. Esto hace posible mecanizar piezas de diferentes tamaños.
A menudo, se elige una prensa hidráulica de mesa para un taller o garaje en casa. La capacidad máxima de elevación del dispositivo alcanza las 12 toneladas. Dicha herramienta se caracteriza por sus pequeñas dimensiones y peso, lo que facilita su operación. Se puede instalar en un banco de trabajo para ahorrar un valioso espacio en el piso.

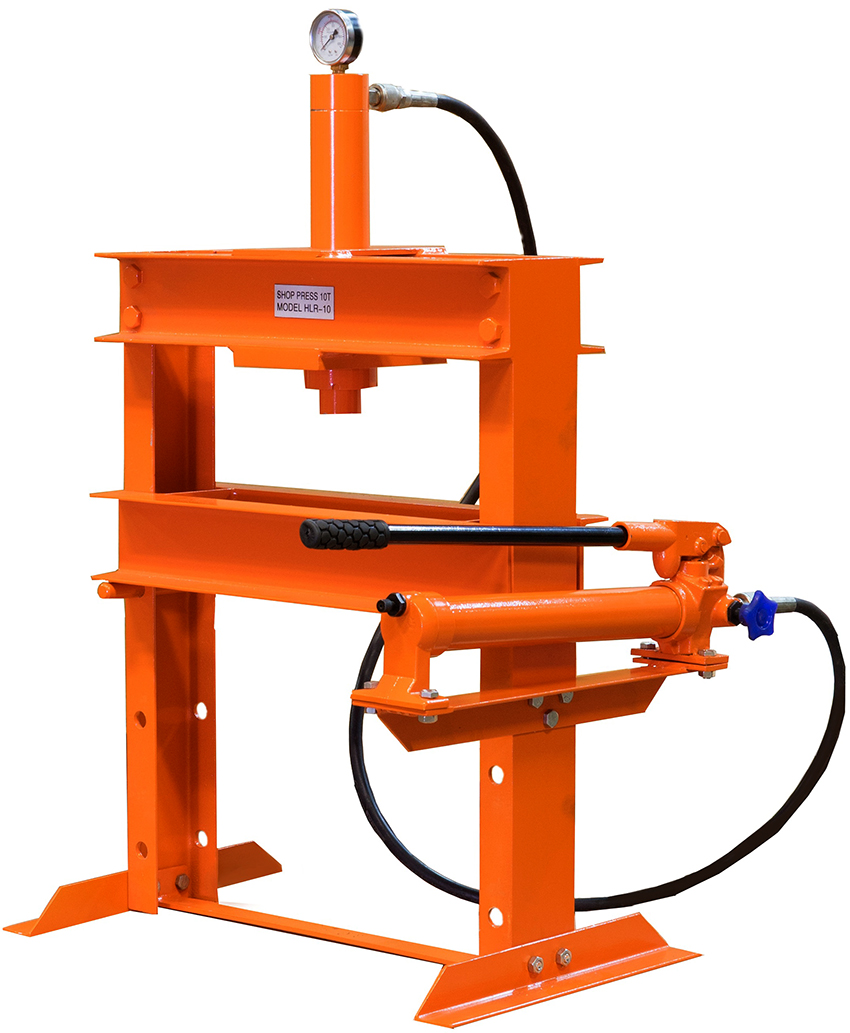

Prensa hidráulica de sobremesa ideal para el taller doméstico
Al elegir un dispositivo, uno debe guiarse por el tamaño y el peso del dispositivo, el tipo y las características de la plataforma de trabajo, que difiere en diferentes diseños y dimensiones. La estructura se puede equipar con ranuras para montar elementos adicionales. Una pregunta importante es cuánto cuesta la prensa. Se puede comprar un instrumento de piso por 30 mil rublos. El precio de una prensa hidráulica de mesa es en promedio de 10 a 20 mil rublos.
Algunos modelos tienen la capacidad de mover la prensa a lo largo del marco en relación con el vástago. Se pueden incluir elementos de amortiguación con la herramienta. Son necesarios para compensar el exceso de presión que se aplica a la estructura.
Artículo relacionado:
Afiladoras de cuchillos: una forma cómoda de mantener en orden su herramienta de trabajo
Para qué se pueden utilizar las herramientas. Los principales tipos de estructuras. Cómo elegir el adecuado. Revisión de modelos populares de dispositivos de afilado.
Al elegir una prensa hidráulica de cualquier tipo, también debe tener en cuenta el material de fabricación y el grosor de la placa base del accesorio, donde se instala la pieza durante su procesamiento.
Reglas básicas para el funcionamiento de una prensa manual hidráulica.
Una vez que haya decidido por qué necesita una prensa, puede comprar el modelo que desee.Sin embargo, para el funcionamiento eficaz y duradero del dispositivo, es necesario cumplir con ciertas reglas de uso del dispositivo. En primer lugar, se presta atención a la correcta instalación de la herramienta. Toda la información necesaria sobre este asunto se describe en el documento adjunto del dispositivo, proporcionado por el fabricante.
Es necesario verificar el nivel de líquido en el cilindro antes de cada operación.
Consideremos las recomendaciones básicas que se deben seguir para evitar frecuentes averías de la prensa y la necesidad de repararla. Antes de cada uso y durante la operación, es necesario verificar el nivel del fluido de trabajo en los cilindros. El llenado del recipiente determinará el valor de presión que el cilindro hidráulico puede crear. Es necesario lubricar regularmente los elementos estructurales que se frotan y se mueven.
El estado de las juntas tóricas se comprueba periódicamente. Con el tiempo, estos elementos pierden su elasticidad. Antes de comenzar a trabajar, verifique la confiabilidad de la fijación de la pieza a procesar.
Pueden producirse fallos durante el funcionamiento de una prensa industrial. La información sobre las posibles causas de su aparición y las reglas de eliminación se encuentran en las instrucciones de la herramienta.
Otra área de actividad de las prensas: prensa hidráulica para terminales de cable
La prensa hidráulica se utiliza ampliamente para engarzar terminales de cable para líneas de alta tensión. Con la ayuda del dispositivo, se lleva a cabo el proceso de engarzado mecánico de la conexión, que después del procesamiento tendrá una mayor resistencia, conducirá bien la corriente eléctrica, no se sobrecalentará, lo que reduce la probabilidad de daños en los contactos y la ocurrencia de accidentes.

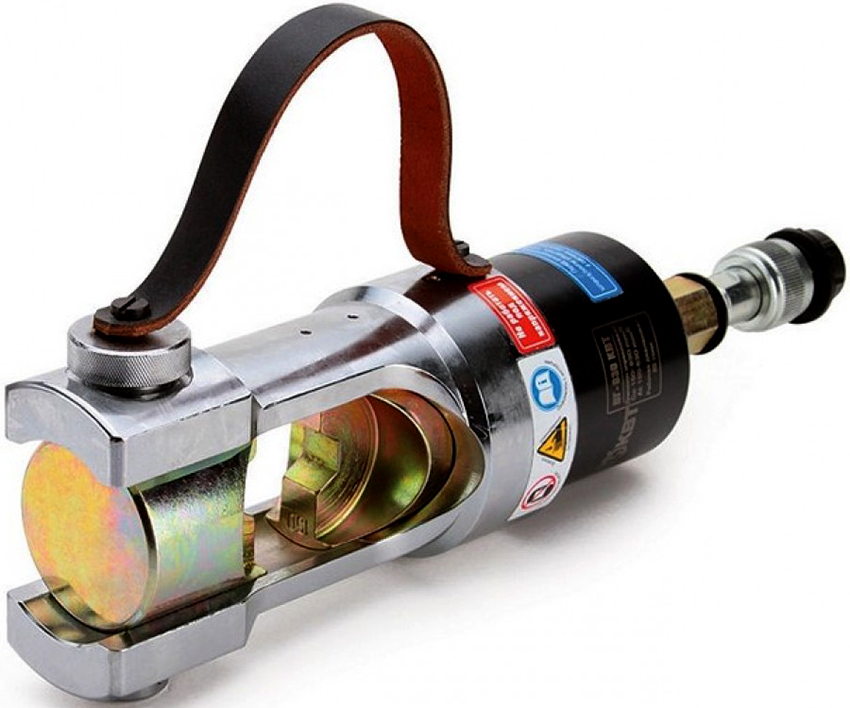

Las prensas se pueden utilizar para engarzar terminales de cable
La prensa de orejetas hidráulica manual está diseñada para trabajar con cables con una sección transversal de 5-400 mm². Al elegir una herramienta, se deben tener en cuenta algunos parámetros del dispositivo. La prensa debe tener una válvula limitadora de presión. Tales dispositivos son más confiables porque evitan la sobrepresión.
Un criterio importante es el tipo de cabezal de prensado, que puede estar abierto o cerrado. La primera opción proporciona una operación más conveniente y simple para cualquier longitud de cable. Para trabajar con una prensa de tipo cerrado, primero debe abrir el tapón, quitar la matriz, insertar el alambre y la punta y cerrar el dispositivo. Solo después de tales manipulaciones se engarza el cable.
Al elegir una prensa hidráulica, es importante tener en cuenta el diámetro de la sección transversal del cable. Dependiendo de esto, todos los modelos de herramientas se pueden dividir en tipos. La variedad PG-70 se utiliza para cables con una sección transversal de 4-70 mm². El tipo PG-120 está diseñado para cables con un diámetro de 10-120 mm², PRG-240 - 16-240 mm². La prensa hidráulica PGR-300 es capaz de trabajar con un cable con una sección transversal de 16-300 mm². El modelo PG-1000 está diseñado para cables con un diámetro de 400-1000 mm².
Todos los modelos de instrumentos pueden funcionar con cables de cobre o aluminio. Muchos dispositivos modernos están equipados con un mecanismo de desplazamiento rápido y cabezales giratorios. Las prensas hidráulicas manuales KBT de fabricantes nacionales son muy populares. Esto se debe al costo democrático del instrumento y la alta calidad de su desempeño.

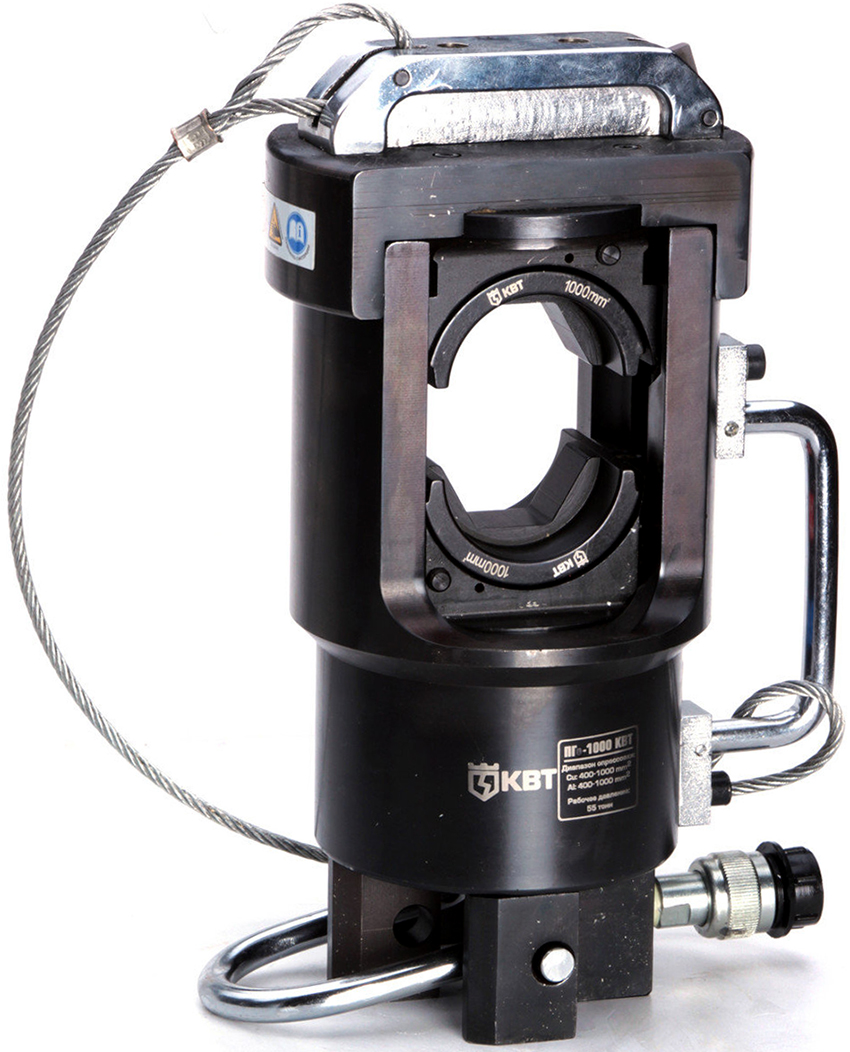

Las prensas hidráulicas PG-1000 se utilizan para alambres con un diámetro de 400-1000 mm²
¡Importante! El kit de la prensa hidráulica KBT incluye ocho matrices reemplazables para crimpar.
¿Qué puedes hacer con una máquina de prensa hidráulica?
La herramienta más popular para hacer una prensa hidráulica es un gato, que se basa en el principio hidráulico. De acuerdo con las leyes de la física, el líquido que contiene bajo presión no disminuye su volumen.Por lo tanto, no se observa pérdida de potencia cuando se expone a la pieza de trabajo. Además, el gato se caracteriza por una alta eficiencia, por lo que puede contar con una fuerza de compresión significativa.
Para hacer un dispositivo casero, puede usar el esquema de la prensa hidráulica de un gato, que se puede encontrar en Internet. En la primera etapa, se crea un marco de estructura a partir de un tubo perfilado de acero, esquinas metálicas y una placa. Se instala un gato entre la placa de empuje y la plataforma, y es necesario que, cuando se retrae, la punta de la varilla esté dentro del retenedor. La base de la herramienta está atornillada al tope móvil.

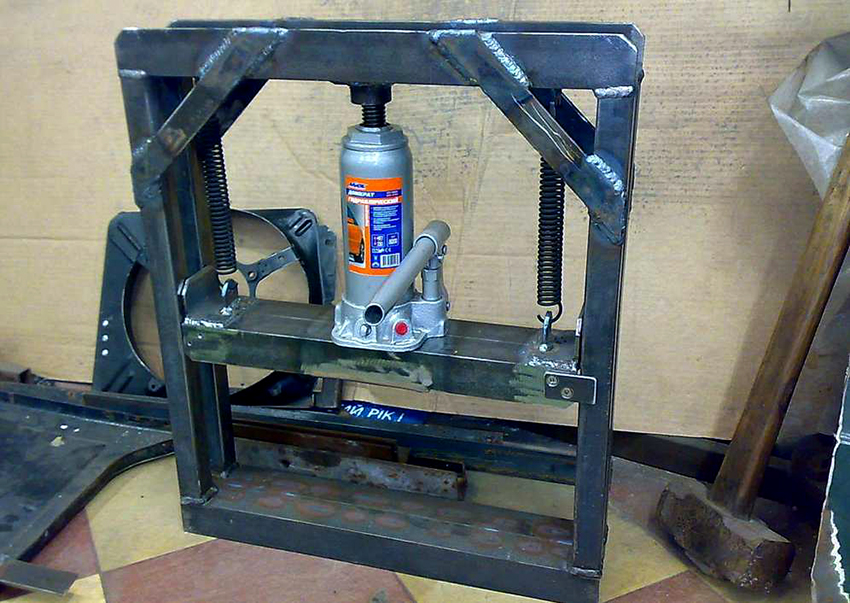

Para la fabricación de hágalo usted mismo prensa hidráulica usar un gato
Para engarzar espacios en blanco de metal, el producto se coloca sobre una plataforma, el gato se levanta cuando se aplica la palanca. En este caso, tiene lugar el proceso de prensado. Es importante saber cómo bajar el gato hidráulico, qué se debe hacer al final del trabajo. Para ello, la herramienta está equipada con una válvula de derivación. Es una cabeza redonda con hombros salientes. Debe aflojarse, haciendo que el dispositivo baje.
El gato también tiene una válvula de retención que, cuando está cerrada, bombea aceite al pistón. El funcionamiento normal del dispositivo indica que hay suficiente líquido en el sistema. Si la herramienta comienza a funcionar lentamente o se detiene por completo, significa que tiene poco líquido de trabajo. Necesita saber cómo llenar el gato hidráulico con aceite. Para ello, hay un tapón de llenado especial en el cuerpo del dispositivo, que debe desenroscarse. A continuación, el tanque se llena al volumen requerido. Al final del procedimiento, se bombea el gato.
La prensa hidráulica manual es un equipo multifuncional que se usa ampliamente en los talleres de reparación de automóviles. Es un asistente indispensable para el taller de tu casa. Al elegir un dispositivo, es importante determinar el alcance de su uso. Para fines domésticos, es suficiente un dispositivo diseñado para una fuerza de hasta 20 toneladas, y para una estación de servicio grande, se necesita una prensa hidráulica de 50 toneladas. Puede ahorrar dinero haciendo una prensa desde un gato con sus propias manos.
